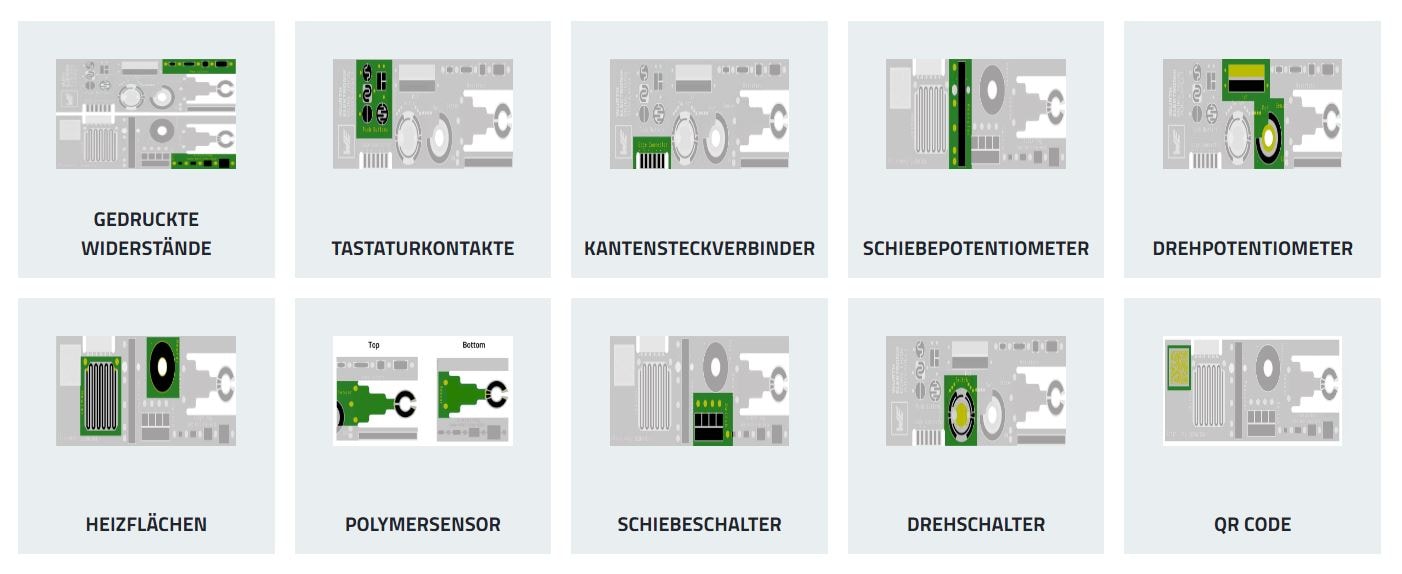

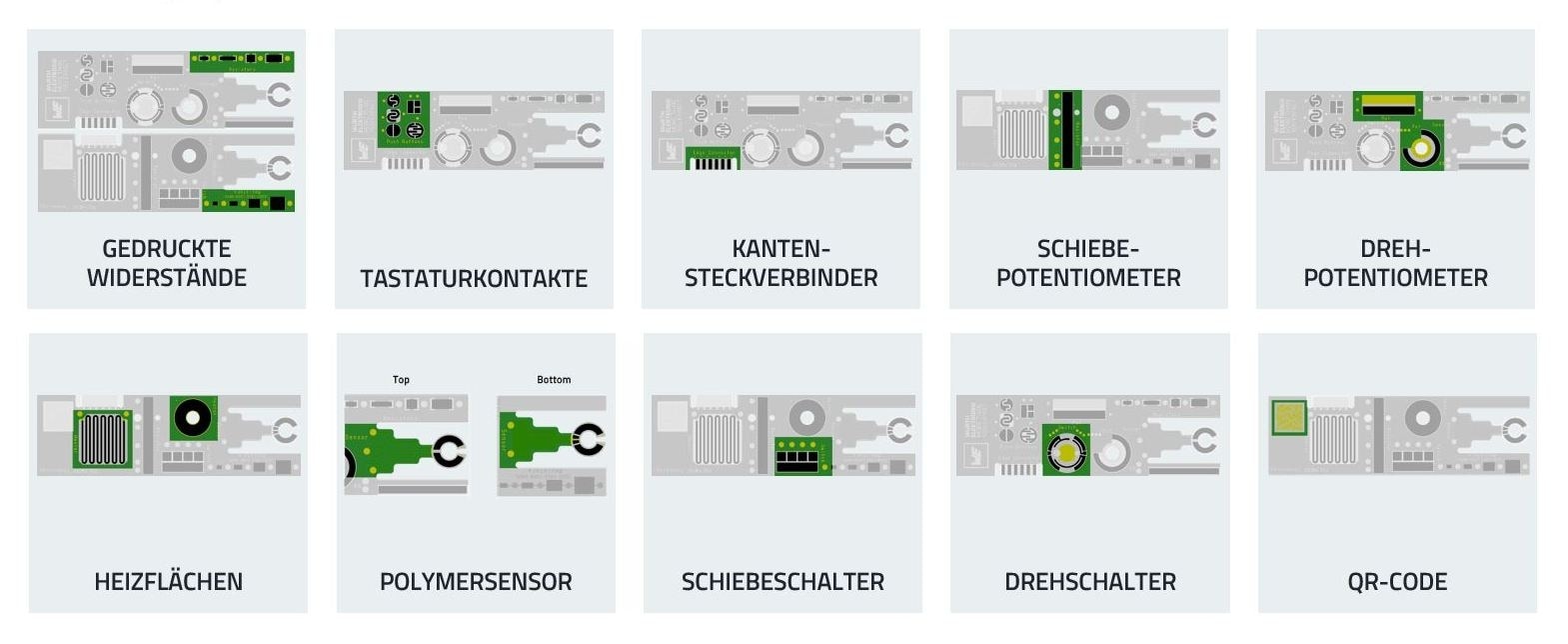

Unser Handmuster WE.polymer zeigt Ihnen verschieden Funktionen der Polymer-Technologie, von Widerständen über Kontakte, Heizflächen und Schalter bis hin zu Sensoren.
Als Lötoberfläche wird chemisch Nickel/Gold (ENIG) eingesetzt.
Die Kontur ist gefräst.
Ausführung: Die gedruckten Widerstände sind vielseitig über einen Widerstandsbereich von 10 Ohm bis 1 GigaOhm einsetzbar.
Erläuterungen: Gedruckte Widerstände eignen sich ideal als pull up/down und/oder Endwiderstände. Die Toleranzen liegen ungetrimmt bei <+/- 30 %, mittels Laserabgleich sind Toleranzen von +/- 5 % erreichbar. Bei Spannungsteiler kann ein Teilerverhältniss von < 3 % erreicht werden.
Die Widerstände können auf Innenlagen und auf Aussenlagen gedruckt werden.
Beschreibung: Tastaturkontakte werden über Schaltmatten oder Kontaktfedern betätigt.
Es werden zwei Kontaktflächen mit unterschiedlichen Potentialen kurzgeschlossen.
Erläuterungen: Die Bedruckung dient als Passivierung und sorgt für einen gleichmäßigen Übergangswiderstand über die gesamte Lebensdauer
Der Übergangswiderstand wird durch den Gegenkontakt und den Anpressdruck beeinflusst, liegt in der Regel bei < 20 Ohm. Mehrere Millionen Tasthübe sind ohne Probleme möglich, erprobt in Mobiltelefonen vor der Touchscreen Generation.
Beschreibung: Durch die Abriebfestigkeit des Polymerdruckes und Widerstandsfähigkeit gegen Umwelteinflüsse eigenen sich Polymerpasten auch als Kantensteckverbinder. Sie sind robuster als eine Ausführung in ENIG und günstiger als galvanisch Gold.
Ausführung: Mit einer Kombination von Widerstandsdruck und einem Schleifer lassen sich sehr einfach Potentiometer herstellen.
Erläuterungen: Je nach Designausführung sind lineare oder logarithmische Widerstandsverläufe möglich. Zwischenabgriffe und Widerstandsverhältnisse sind leicht möglich.
Ausführung: Mit einer Kombination von Widerstandsdruck und einem Schleifer lassen sich sehr einfach Schiebe- und Dreh-Potentiometer herstellen.
Ausführung: Mit der großen Kontaktfläche lässt sich die Verlustleistung an einem Printed Polymer Widerstand gezielt als Heizung auf Leiterplattenbasis realisieren. Durch die Polymereigenschaften sind die Heizungen selbstregulierend, brauchen als keine Steuerung über einen Microcontroller.
Ausführung: Durch die physikalischen Eigenschaften der PRINTED.polymer Pasten lassen sich verschiedene Sensoren realisieren. Beispielhaft ein Dehnungsmessstreifen oder ein Temperatursensor.
Erläuterungen: Sie haben eine Idee? Bitte sprechen Sie uns an!
Beschreibung: Schalter werden über Schleifkontakte betätigt, dabei werden Kontaktflächen mit unterschiedlichem Potential geschlossen.
Erläuterungen: Der Polymerdruck sorgt für einen gleichmäßigen Übergangswiderstand über die gesamte Lebensdauer. Der Übergangswiderstand wird durch den Gegenkontakt und den Anpressdruck beeinflusst, liegt bei < 20 Ohm. Es sind mehr als 200.000 Schaltzyklen bei Standardschleifern erreichbar.
Beschreibung: Schalter werden über Schleifkontakte betätigt, dabei werden Kontaktflächen mit unterschiedlichem Potential geschlossen.
Erläuterungen: Der Polymerdruck sorgt für einen gleichmäßigen Übergangswiderstand über die gesamte Lebensdauer. Der Übergangswiderstand wird durch den Gegenkontakt und den Anpressdruck beeinflusst, liegt bei < 20 Ohm. Es sind mehr als 200.000 Schaltzyklen bei Standardschleifern erreichbar.
Ausführung: Link zu dieser Seite via www.we-online.com/polymersample
