Ansys Bibliotheken
Würth Elektronik verfügt über ein wachsendes Portfolio an Modellen, die für die Verwendung in Ansys HFSS (High Frequency Simulation Software) oder Ansys Icepak (Thermal Simulation) verfügbar sind. Diese Modelle ermöglichen es den Anwendern von Ansys, HF-, EMI- oder Thermal-Probleme genau zu simulieren, Fehler zu beheben und zu lösen, bevor sie in die Produktion gehen.
Unsere Modelle werden erstellt, um die bestmöglichen Simulationsergebnisse zu erzielen. Sie bieten:
Unser Ansys Modellportfolio umfasst eine wachsende Anzahl von Produkten
Vierteljährliche Aktualisierung, Stand Mai 2022
Wichtig! Ansys-Modelle können nicht in Ansys-Softwareversionen verwendet werden, die älter sind als die Version, in der das Modell erstellt wurde. Modelle werden in Ansys v21.2 erstellt, sofern nicht anders angegeben.
Filterdrosseln (HFSS)
HF-Komponenten (HFSS)
Wärmemanagement (Icepak)
Abschirmung (HFSS)
SMA-Steckverbinder (HFSS)

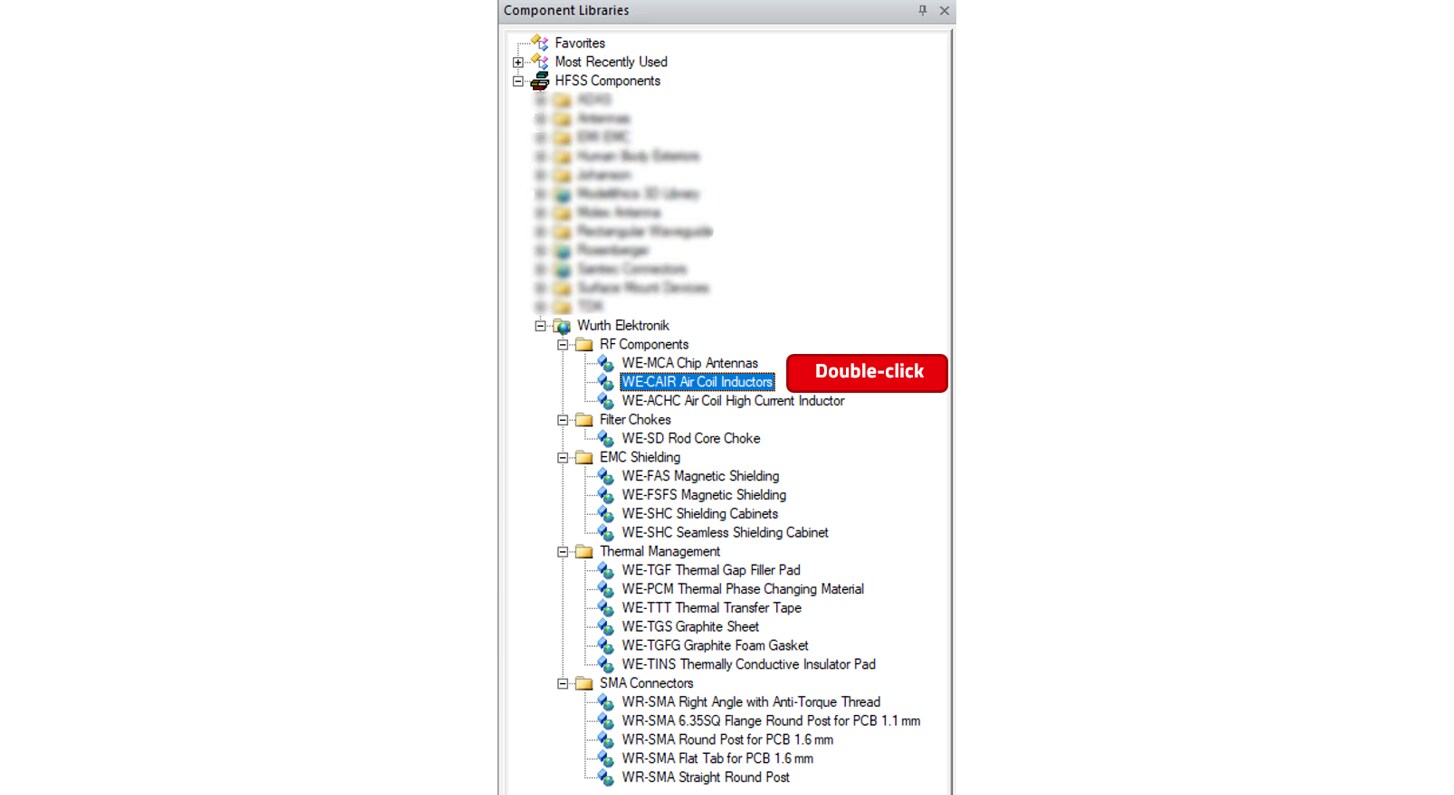

XML-Datei für den Zugriff auf die Modelle in Ansys
Installieren Sie die xml-Dateien der Würth Elektronik-Bibliothek (siehe oben) in den entsprechenden Solver-Ordner des 3Dcomponents-Verzeichnisses in den Ansys-Programmdateien.
C:\ Programmdateien\ AnsysEM\ (Version)\ Win64\ syslib\ 3Dcomponents\ (Solver)\
Hinweis: Die HFSS-xml-Datei ist bereits standardmäßig in Ansys installiert.
Ansys wurde 1970 gegründet, um die Finite-Elemente-Analyse (FEA) zu automatisieren, die zuvor von Hand durchgeführt wurde. Sie haben eine Software-Suite entwickelt, die heute mechanische, strukturelle, CAD-, Fluid-, Material- und elektromagnetische Simulationen umfasst.
