EMV-Labore Waldenburg & München

Allgemeine Informationen zu unseren EMV-Laboren

Als Spezialist im Bereich der passiven Bauelemente mit langjähriger Erfahrung in der Durchführung von Kundenschulungen im Themengebiet der Elektromagnetischen Verträglichkeit, verfügt die Würth Elektronik eiSos GmbH & Co. KG über umfassend eingerichtete EMV-Labore.

Gerne unterstützen wir Sie auch bei der Entstörung Ihres Produkts, der Auswahl geeigneter EMV-Produktnormen und bei allgemeinen Fragen zur EMV.

Die Prüfplätze der EMV-Labore stellen wir unseren Kunden zu entwicklungsbegleitenden Prüfungen zur Verfügung.

Sprechen Sie uns darauf an!

Broschüre herunterladen Labor kontaktieren

Produktentwicklungsprozess

Die Konformität eines Produktes mit den geltenden europäischen Richtlinien ist von dessen Hersteller zu erklären und wird gegenüber dem Verbraucher durch das CE‑Zeichen dargestellt.

Eine dieser europäischen Bestimmungen ist die EMV‑Richtlinie 2014/30/EU, deren Schutzziele eingehalten werden müssen, falls ein Produkt im europäischen Binnenmarkt verkauft wird. Schon während der Produktentwicklung sollte das EMV-Verhalten des Produkts beachtet werden. Das Durchführen von entwicklungsbegleitenden EMV-Prüfungen ist eine wichtige Maßnahme zur Reduzierung der Entwicklungskosten, da EMV-Probleme im frühen Entwicklungsstadium lokalisiert werden.

So können geeignete Gegenmaßnahme noch kostengünstig im Produkt implementiert werden und ein Verzug im Projektplan vermieden werden. Mittels unseres großen Portfolios an Entstörbauteilen können im EMV-Labor teilweise direkt Optimierungen an Schaltungen und an Gehäusen vorgenommen werden. Bei komplexeren Änderungen unterstützen wir durch Beratung beim Redesign der Schaltung und des Layouts, der Bauteilpositionierung oder einer Konzeptänderung des Prüflings.

Optimierungsbeispiel der gestrahlten Störfeldstärke eines Prüflings

Orange Kurve: Prüfling bei erstem Test im Labor
Grüne Kurve: Prüfling nach einer Optimierung im Labor

Optimierungsbeispiel_gestrahlte-Stoerfeldstaerke-Pruefling

Ausstattung der EMV-Labore

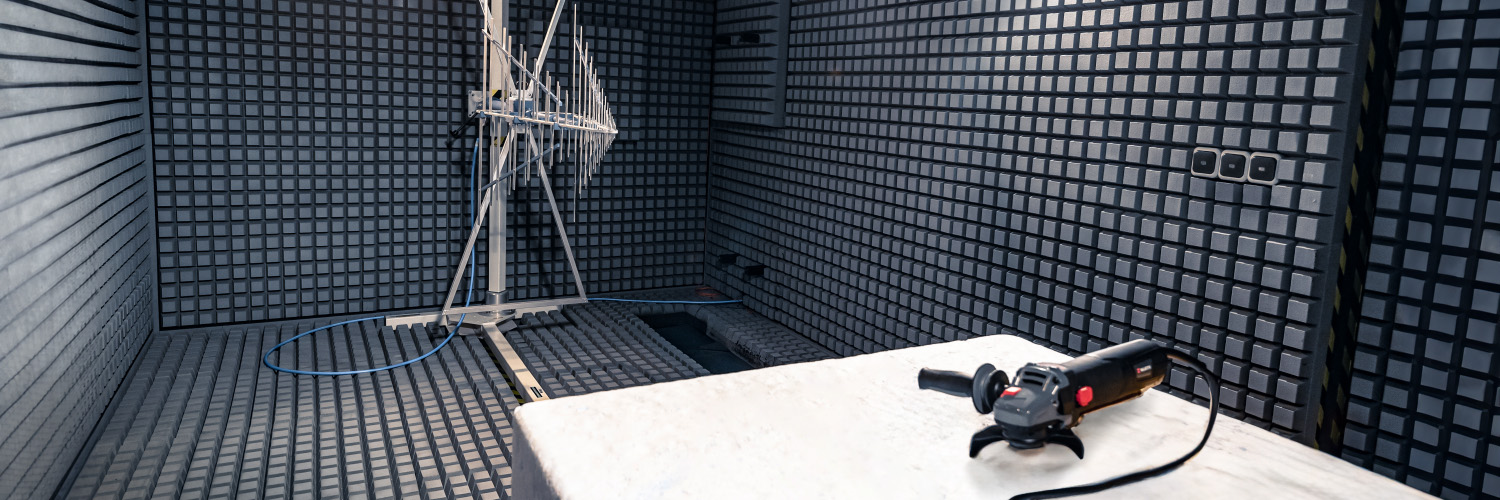

Prüfung der gestrahlten Störaussendung und Störfestigkeit

Reduzierte Distanz zwischen Prüfling und Antenne: 2 m

Störaussendung

30 MHz bis 6 GHz

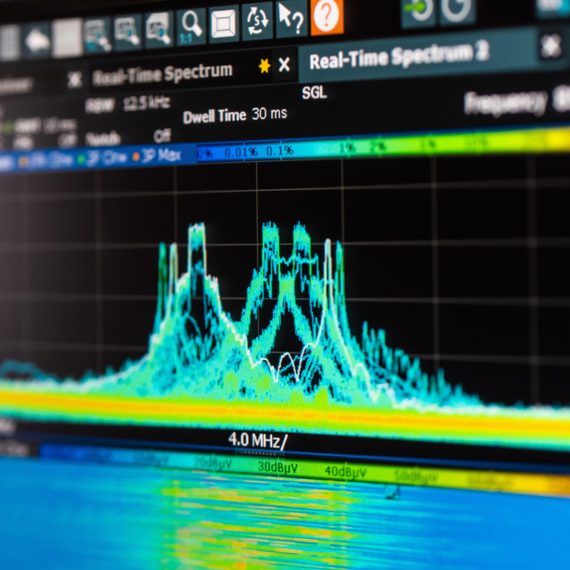

Messempfänger Rohde & Schwarz ESW (8 GHz) mit FFT-Analyse und Real-Time Spectrum Analyse
Log-Periodische Antenne 30 MHz bis 6 GHz

Störfestigkeitsprüfung

80 MHz bis 6 GHz
Störfestigkeitsprüfung angelehnt an IEC 61000-4-3 bis Feldstärken von 20 V/m

Adaptierte Automotive Monopolmessung

Störaussendungsmessung von 150 kHz bis 30 MHz
An die Messkammer angepasster Aufbau der CISPR 25 Prüfung

Spezifikation Prüfling

Gewicht maximal 500 kg
Prüfling muss auf eine Europalette passen und darf eine maximale Höhe von 1,5 m haben

Prüfung der leistungsgeführten Störaussendung und Störfestigkeit

Störaussendung

9 kHz bis 30 MHz
Störaussendungsmessung nach CISPR 16-2-1
Messempfänger Rohde & Schwarz ESW (8 GHz) mit FFT-Analyse und Real-Time Spectrum Analyse

Störfestigkeitsprüfung

Störfestigkeitsprüfung nach IEC 61000-4-6:
Frequenzbereich 150 kHz bis 300 MHz
Einspeisung mittels Koppelnetzwerk und EM-Koppelzange
Störfestigkeitsprüfung nach IEC 61000-4-16 von 15 Hz bis 150 kHz
Störfestigkeit IEC 61000-4-19 auf Nachfrage

Spezifikation Prüfling

Gewicht maximal 500 kg
Prüfling muss auf eine Europalette passen und darf eine maximale Höhe von 1,5 m haben

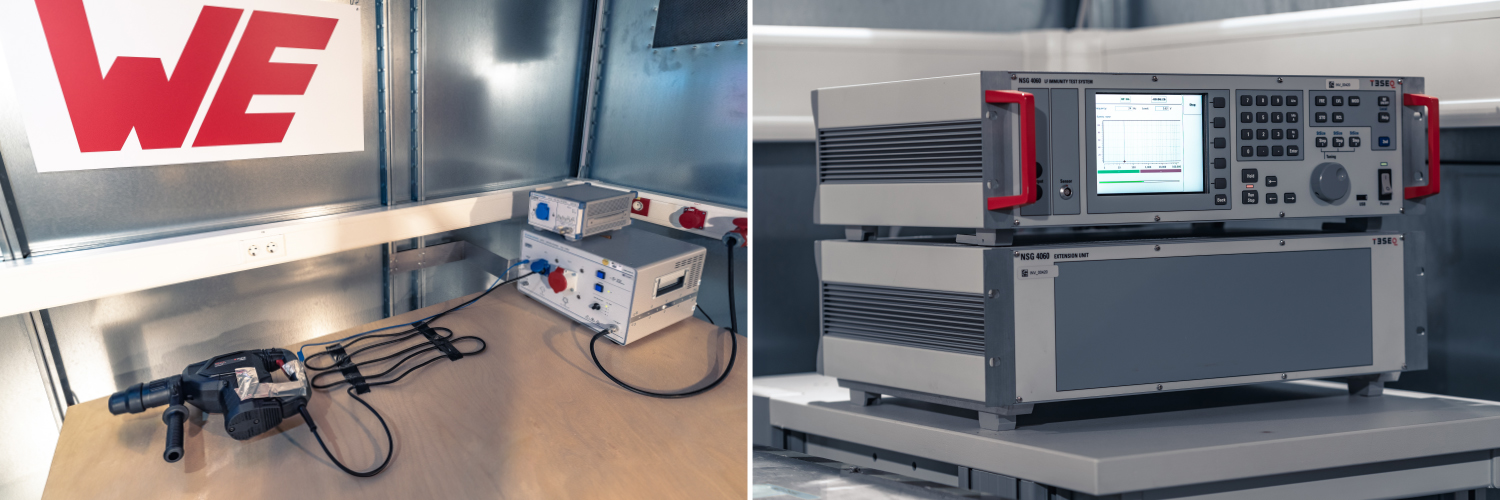

Prüfung der Immunität gegen Transiente Störgrößen

Burst- und Surge-Prüfung

Prüfgenerator emtest UCS 500N
IEC 61000-4-4; Burst bis 5,5 kV
IEC 61000-4-5; Surge bis 5 kV
Einkopplung von Surge und Burst auf DC- und AC-Ports
Burst-Einkopplung mittels kapazitiver Koppelzange
Surge-Einkopplung mittels Koppelnetze auf Signalleitungen

ESD-Prüfung

IEC 61000-4-2
ESD bis 30 kV
R/C-Netzwerk: 150 pF / 330 Ω; 150 pF / 2000 Ω

Prüfung niederfrequente Störgrößen

Spannungseinbrüche und Spannungsunterbrechungen IEC 61000-4-11
Magnetfeld mit energietechnischer Frequenz IEC 61000-4-8 bis 1000 A/m

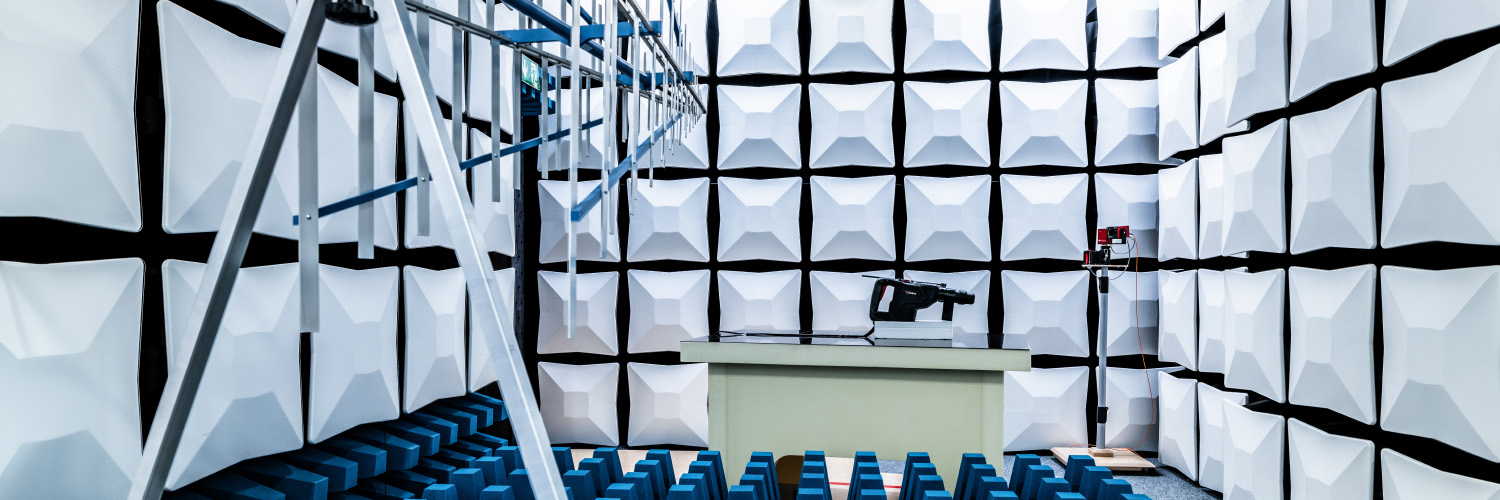

Prüfung der gestrahlten Störaussendung und Störfestigkeit

Fully Anechoic Chamber: 3 m

Störaussendung

30 MHz bis 26 GHz
Messempfänger Rohde & Schwarz ESW (26 GHz) mit FFT-Analyse und Real-Time Spectrum Analyse
Antenne Rohde & Schwarz Ultralog HL562e 30 MHz bis 6 GHz
Antenne Rohde & Schwarz Log-Periodische HL050 850 MHz bis 26,5 GHz
Drehtisch (0 – 360°), Continous- und Stepmode

Störfestigkeitsprüfung

80 MHz bis 6 GHz
Störfestigkeitsprüfung nach IEC 61000-4-3 bis Feldstärken von 20 V/m
80 MHz – 2,7 GHz, 20V/m
2,7 GHz – 6 GHz, 10V/m

Spezifikation Prüfling

Gewicht maximal 500 kg
Prüfling muss auf eine Europalette passen und darf eine maximale Höhe von 1,5 m haben

Prüfung der leitungsgeführten Störaussendung und Störfestigkeit

Störaussendung

Störaussendungsmessung nach CISPR 16-2-1
Frequenzbereich 9 kHz bis 30 MHz

Störfestigkeitsprüfung

Störfestigkeitsprüfung nach IEC 61000-4-6
Frequenzbereich 150 kHz bis 250 MHz
Einspeisung mittels Koppelnetzwerk und EM-Koppelzange

Spezifikation Prüfling

Gewicht maximal 500 kg
Prüfling muss auf eine Europalette passen und darf eine maximale Höhe von 1,5 m haben

Prüfung der Immunität gegen Transiente Störgrößen

Burst- und Surge-Prüfung

Prüfgenerator AMETEK NX5
IEC 61000-4-4; Burst bis 5,5 kV
IEC 61000-4-5; Surge bis 5 kV
Einkopplung von Surge und Burst auf DC- und AC-Ports
Burst-Einkopplung mittels kapazitiver Koppelzange

ESD-Prüfung

ESD generator AMETEK NSG435
IEC 61000-4-2
ESD bis 16,5 kV
R/C-Netzwerk: 150 pF / 330 Ω
Air-discharge: 200 V to 16.5 kV
Contact-discharge: 200 V to 9 kV

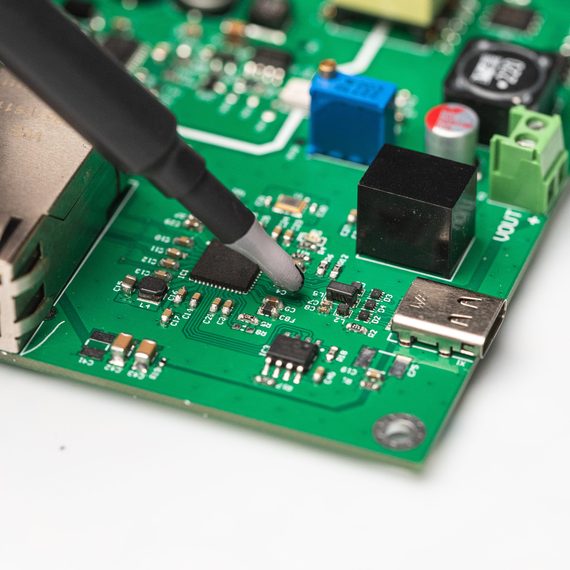

Entstörung im EMV-Labor

Wir bieten Unterstützung bei der Entstörung Ihrer Baugruppe vor Ort. Die schnelle und effektive Identifizierung der Störer erfolgt mit modernster Messtechnik und bewährter Methodik.
