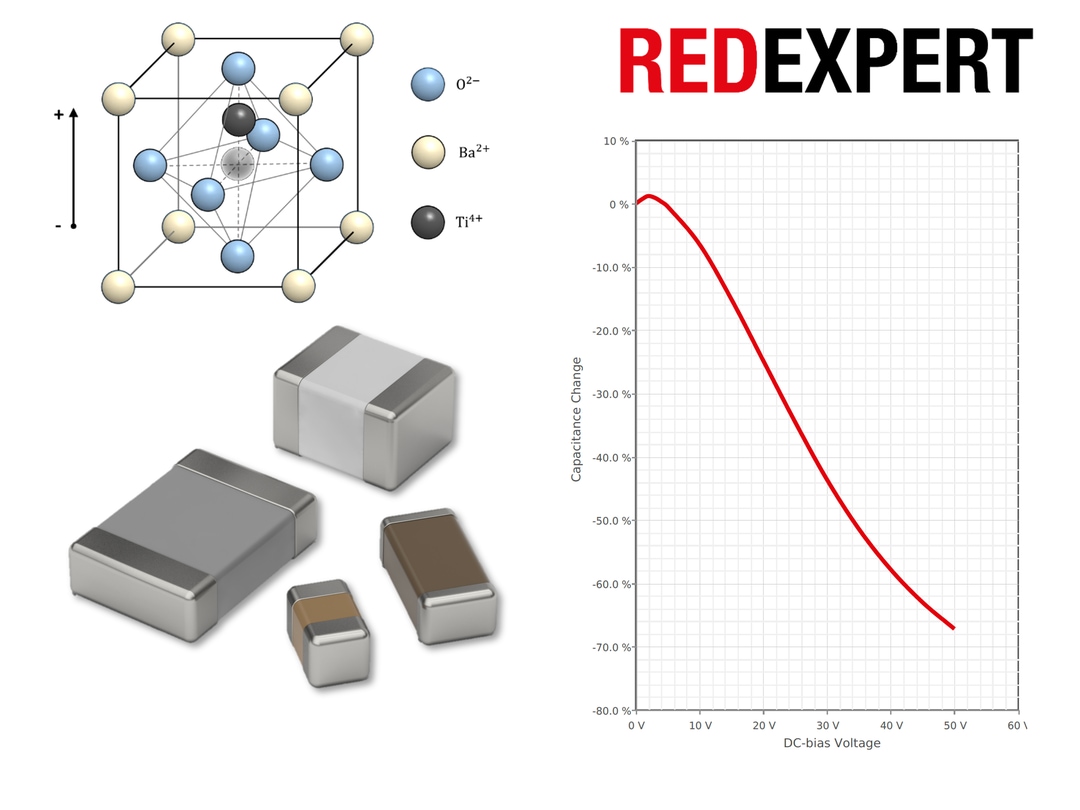

Lang -und kurzfristige Spannungsabhängigkeit von ferroelektrischen Klasse 2 MLCCs
Neuste AppNotes
Lang -und kurzfristige Spannungshabängigkeit von ferroelektrischen Klasse 2 MLCCs
Für den Design-In-Prozess ist es üblich geworden, Simulationssoftware wie SPICE einzusetzen. Der Entwickler kann Dateien für keramische Vielschichtkondensatoren (MLCCs) in die Software laden, um den Einfluss des Spannungs- und Frequenzverhaltens der MLCCs auf die Schaltung zu simulieren. Um diese Simulation rechnerisch effizient zu gestalten, ist es notwendig, elegante mathematische Modelle für die MLCCs zu implementieren.
In diesem Dokument wird kurz der physikalische Hintergrund der spannungsabhängigen Kapazität von Klasse 2 MLCCs erläutert. Außerdem wird die Entwicklung des mathematischen Polarisationsmodells beschrieben, das sich für die Implementierung von Simulationssoftware eignet.
Content:
- Motivation und Hintergrund
- Experimentelle Details
- Unmittelbare Polarisationseffekte bei Kapazitätsspannungsmessungen
- Auswirkungen der Alterung auf Kapazitätsspannungsmessungen
- Fazit und Folgerung für das Design-In
Herunterladen: ANP123
