Bauform	L (mm)	W (mm)	H (mm)	Montageart

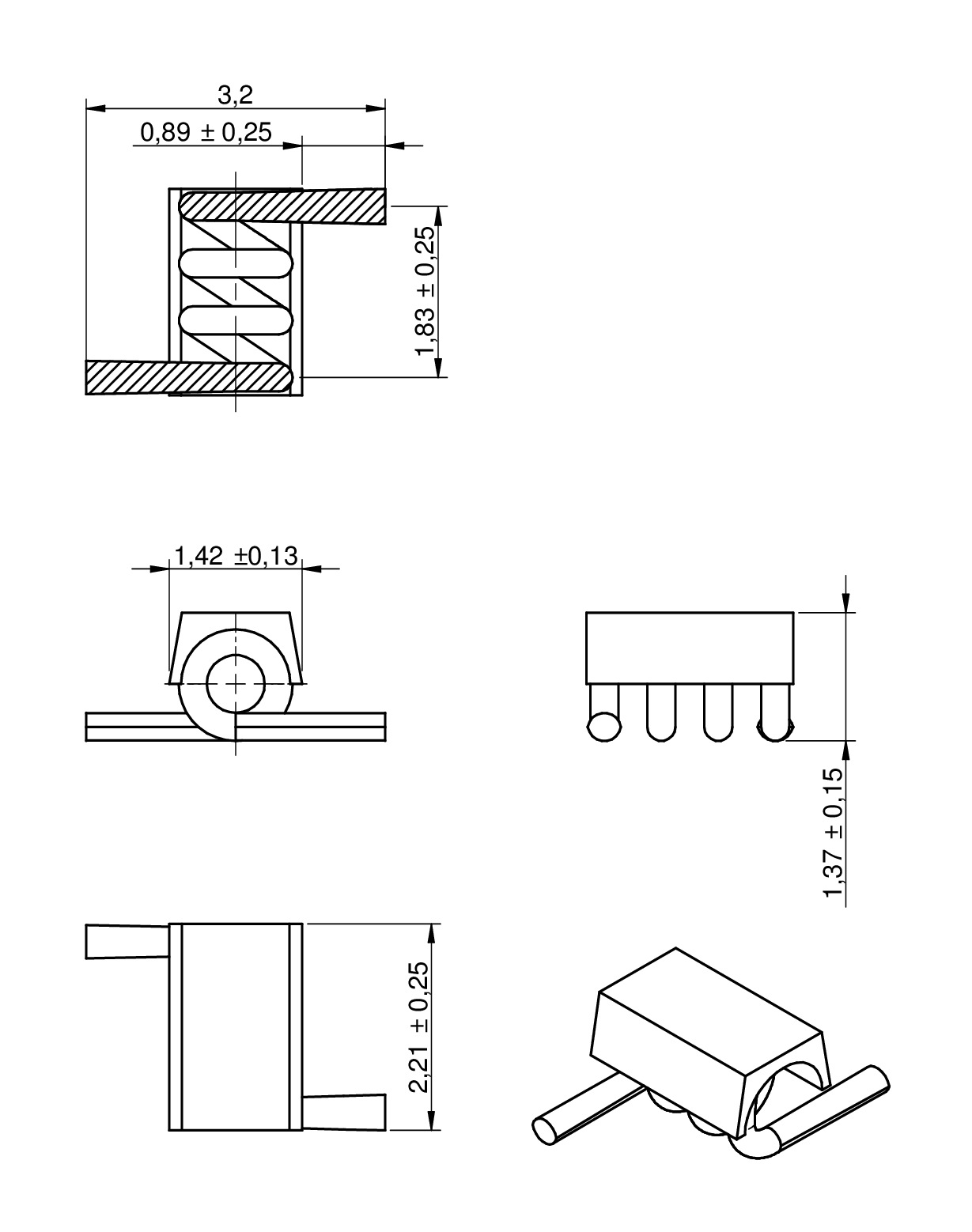

1322	2.21	1.42	1.37	SMT

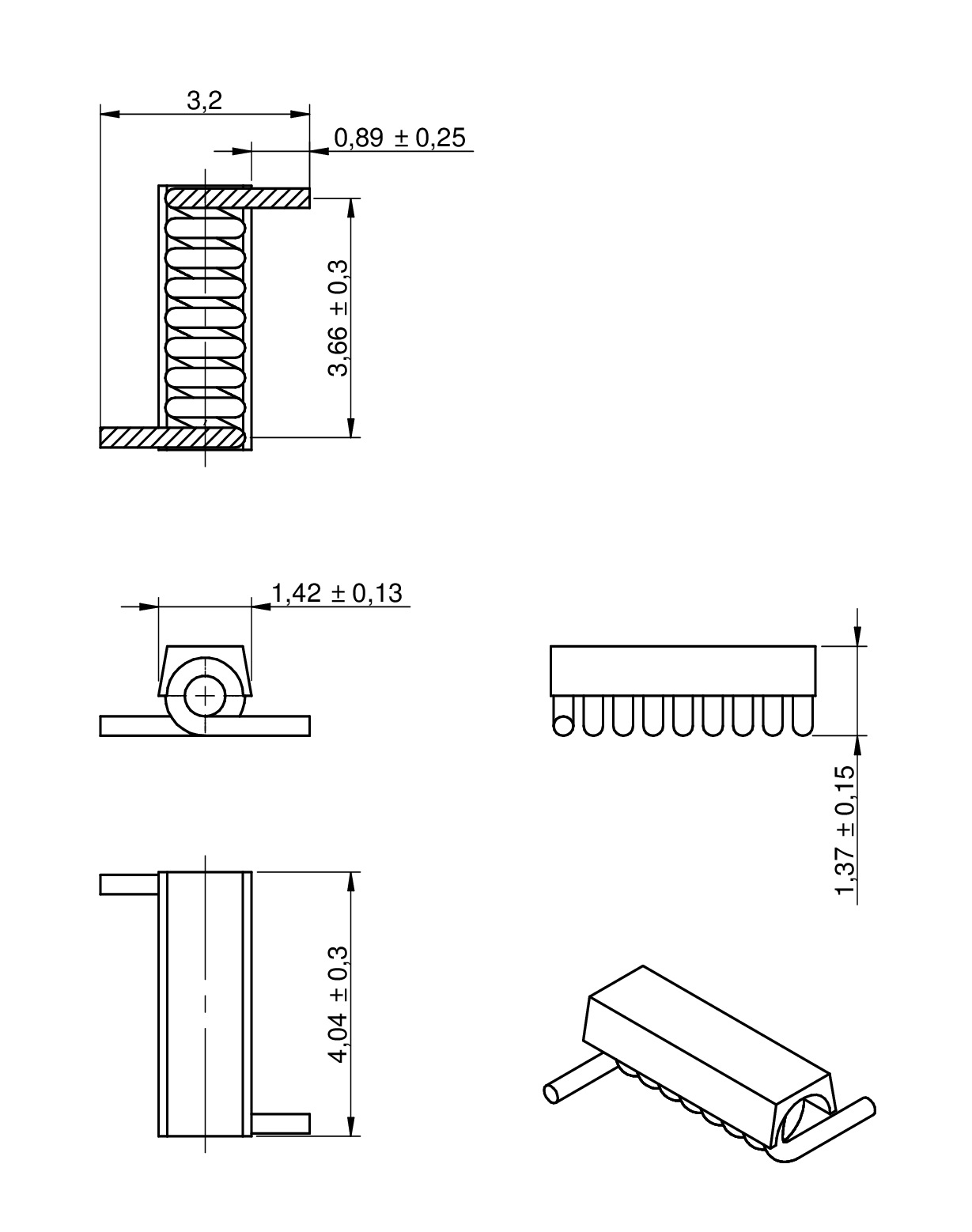

1340	4.04	1.42	1.37	SMT

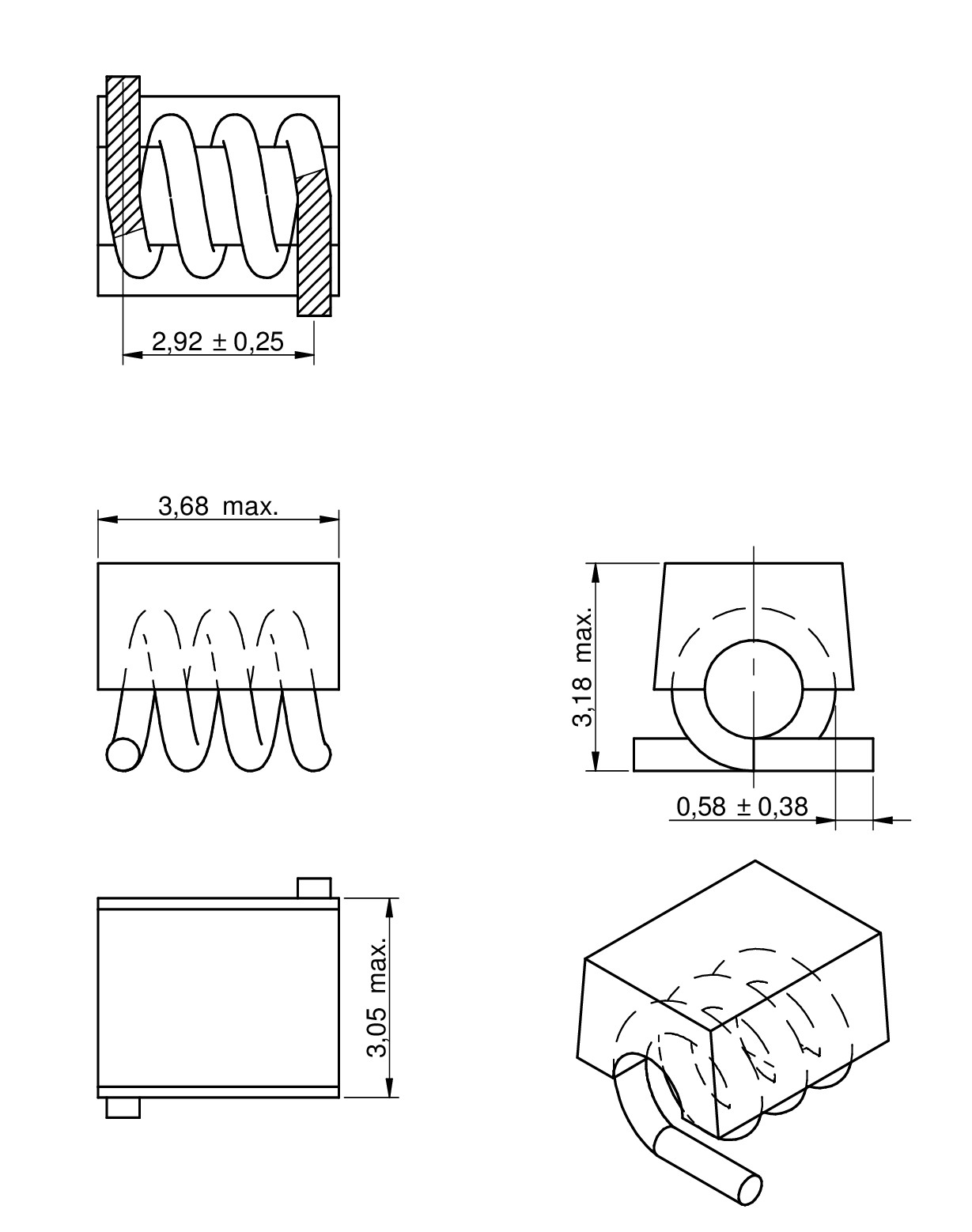

3136	3.68	3.05	3.18	SMT

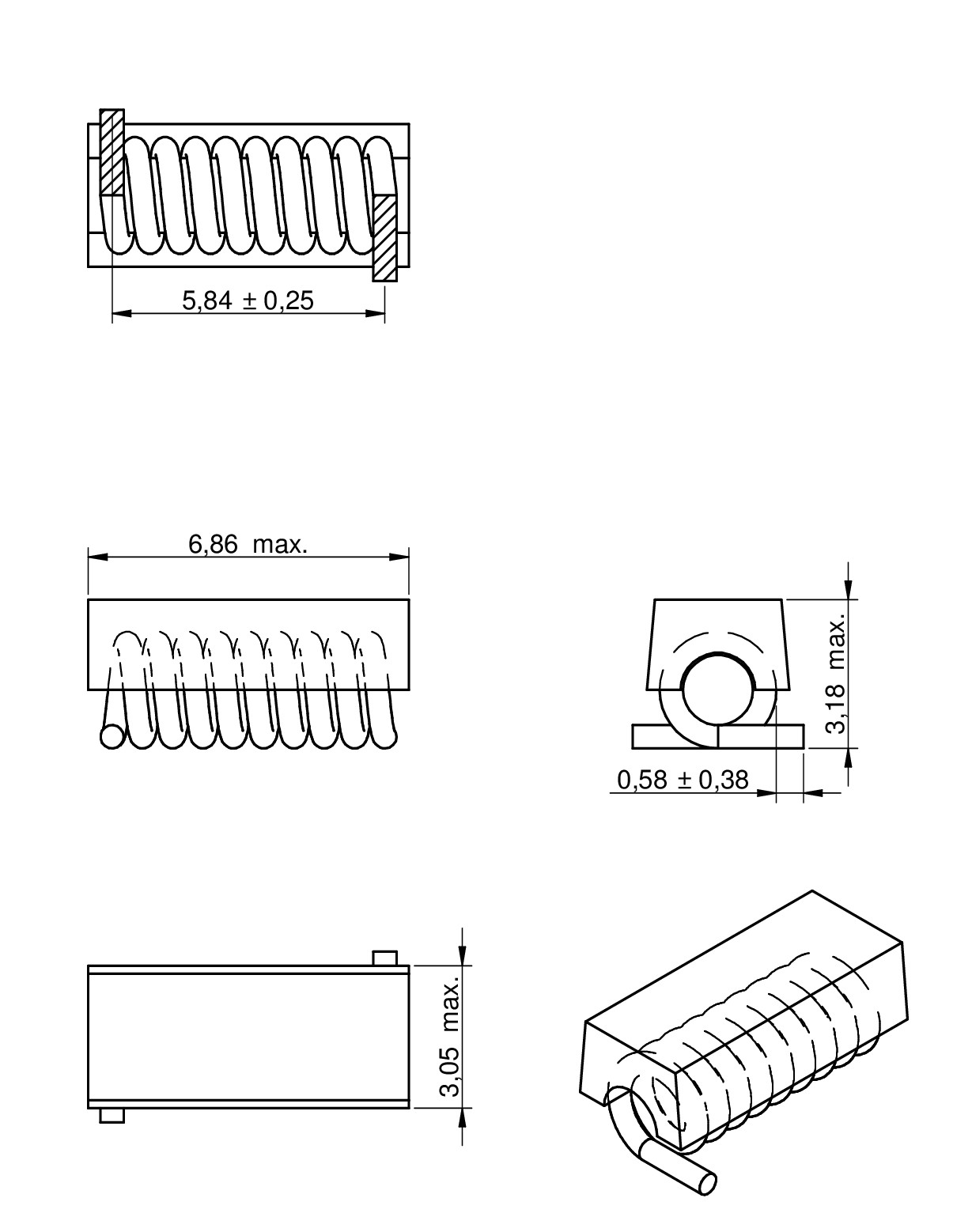

3168	6.68	3.05	3.18	SMT

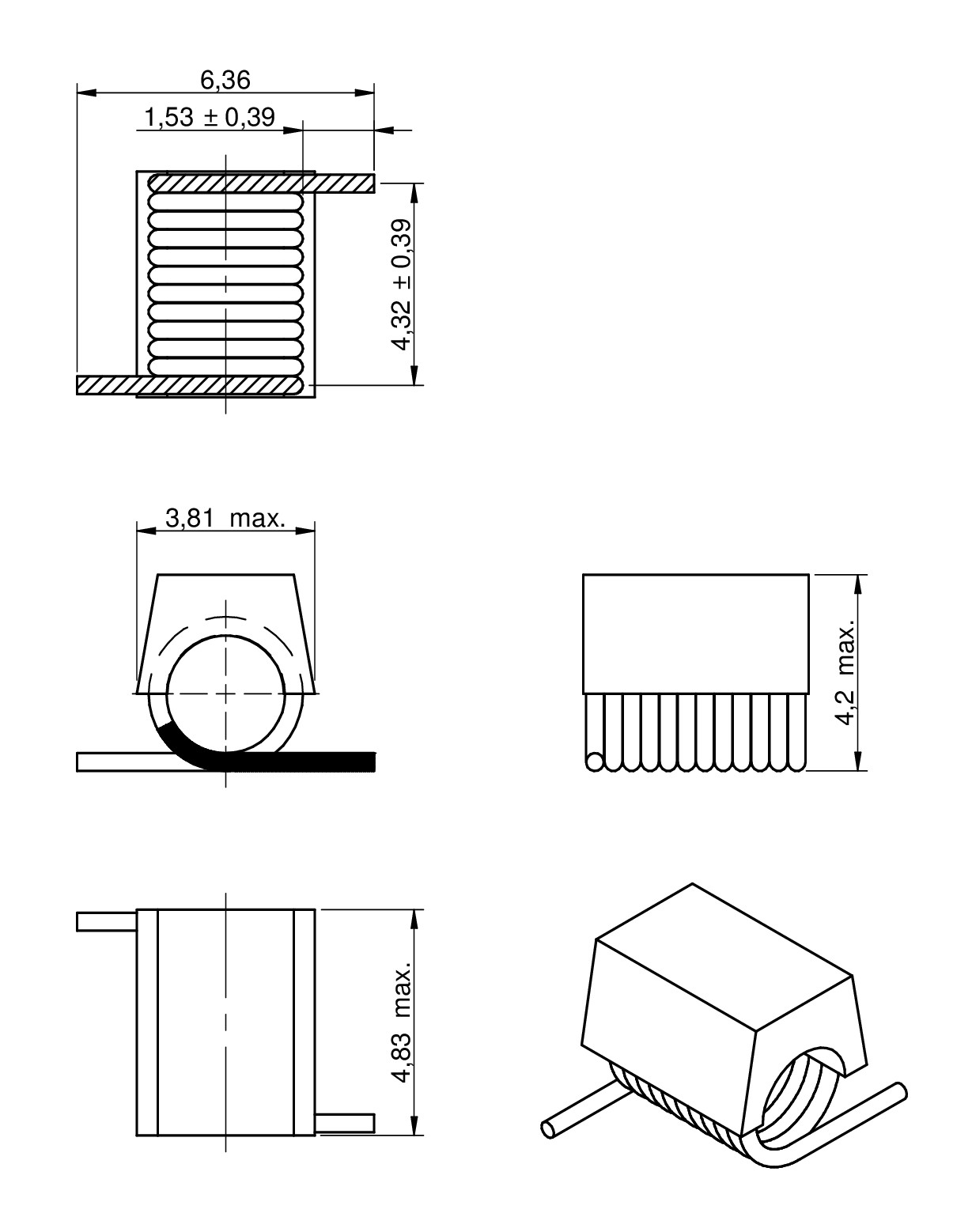

4248	4.83	3.81	4.2	SMT

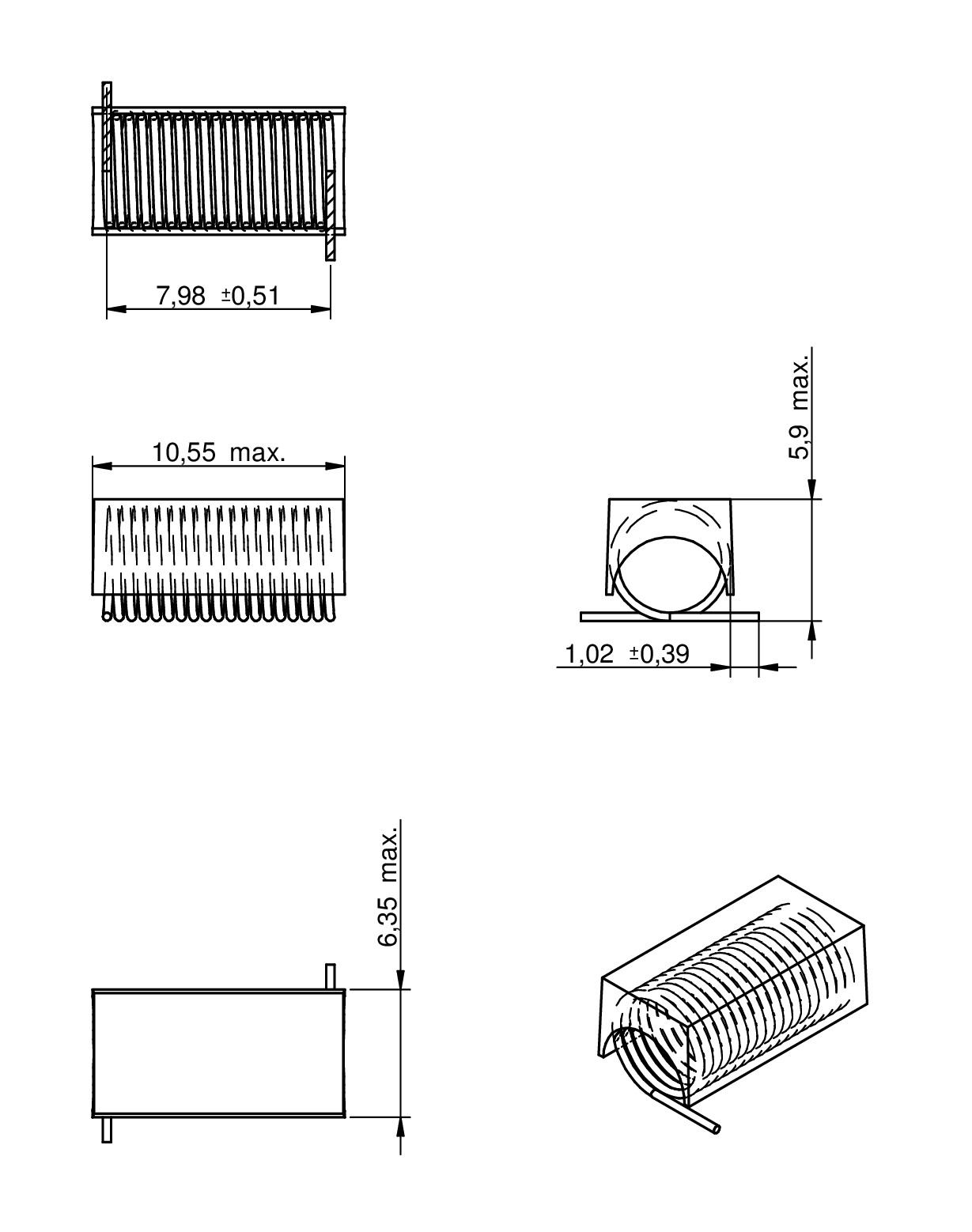

5910	10.55	6.35	5.9	SMT

LTSpice-Dateien

LT
LTSpice_WE-CAIR (rev22a).zip
|
5 KB

Merkmale

Induktivitätswerte von 1.65 nH bis 538 nH
Sehr hohe Güte > 100
Hohe Eigenresonanzfrequenz
Hohe Ströme bis 4.0 A
Induktivitätstoleranzen 2%, 5% und 10%
Pick- and Place-Prozess möglich
Gute Lötbarkeit (verzinnte Anschlusspins)
Betriebstemperatur: -40°C bis +125°C

Anwendung

Speziell für HF-Anwendung
Ideal für Applikationen mit hohen Strömen
Breitband-Filter
Entkopplung in HF-Schaltungen

Modelithics-Simulationsmodelle

Integrieren Sie diesen Teil in Ihre Konstruktion mit den hochpräzisen messbasierten Simulationsmodellen von Modelithics. Die Modelithics-Bibliotheken sind auch für das Advanced Design System (ADS) von Keysight Technologies, die NI / AWR-Designumgebung / Microwave Office ™, Gensys, ASYSS® HFSS ™, Sonnet® und Cadence von Keysight Technologies verfügbar.

Artikeldaten

Alle

1322

1340

3136

3168

4248

5910

Artikel Nr.	Datenblatt	Downloads	Status	L (nH)	Tol. L	Testbedingung L	Q_min. (%)	Testbedingung Q	R_{DC max.} (mΩ)	I_R (A)	f_res (GHz)	Design Kit
744910016	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744910016 (rev22a).a3dcomp \| 446.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_1322 (rev1).igs \| 229.9 KB STP WE-CAIR_1322 (rev1).stp \| 120.3 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744910016 (rev22a).s2p \| 84.3 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.65	±10%	800 MHz	100	800 MHz	4	1.6	10	74491
744913025	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3136 (rev1).igs \| 57.2 KB STP STP_WE-CAIR_3136_744913xxx (rev1).stp \| 59.6 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744913025 (rev22a).s2p \| 80.4 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.5	±5%	150 MHz	140	150 MHz	1.1	4	12.5	74491
744910025	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744910016 (rev22a).a3dcomp \| 446.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_1322 (rev1).igs \| 229.9 KB STP WE-CAIR_1322 (rev1).stp \| 120.3 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744910025 (rev22a).s2p \| 84.4 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.55	±5%	800 MHz	100	800 MHz	5	1.6	8.2	74491
744910038	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744910016 (rev22a).a3dcomp \| 446.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_1322 (rev1).igs \| 229.9 KB STP WE-CAIR_1322 (rev1).stp \| 120.3 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744910038 (rev22a).s2p \| 84.1 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.85	±5%	800 MHz	100	800 MHz	6	1.6	7.5	74491
744913050	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3136 (rev1).igs \| 57.2 KB STP STP_WE-CAIR_3136_744913xxx (rev1).stp \| 59.6 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744913050 (rev22a).s2p \| 79.5 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	±5%	150 MHz	140	150 MHz	1.8	4	6.5	74491
744913050G	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3136 (rev1).igs \| 57.2 KB STP STP_WE-CAIR_3136_744913xxx (rev1).stp \| 59.6 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744913050G (rev22a).s2p \| 79.5 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	±2%	150 MHz	140	150 MHz	1.8	4	6.5	–
744910054	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744910016 (rev22a).a3dcomp \| 446.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_1322 (rev1).igs \| 229.9 KB STP WE-CAIR_1322 (rev1).stp \| 120.3 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744910054 (rev22a).s2p \| 84.2 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.45	±5%	800 MHz	100	800 MHz	8	1.6	7	74491
744911056	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744911112 (rev22a).a3dcomp \| 446 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_1340 (rev1).igs \| 454.3 KB STP WE-CAIR_1340 (rev1).stp \| 209.2 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744911056 (rev22a).s2p \| 79.3 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.6	±5%	800 MHz	100	800 MHz	9	1.6	6.5	74491
744911071	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744911112 (rev22a).a3dcomp \| 446 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_1340 (rev1).igs \| 454.3 KB STP WE-CAIR_1340 (rev1).stp \| 209.2 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744911071 (rev22a).s2p \| 79.3 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7.15	±5%	800 MHz	100	800 MHz	10	1.6	6	74491
744913080	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3136 (rev1).igs \| 57.2 KB STP STP_WE-CAIR_3136_744913xxx (rev1).stp \| 59.6 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744913080 (rev22a).s2p \| 79.7 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	±5%	150 MHz	140	150 MHz	2.6	4	5	74491
744913080G	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3136 (rev1).igs \| 57.2 KB STP STP_WE-CAIR_3136_744913xxx (rev1).stp \| 59.6 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744913080G (rev22a).s2p \| 79.7 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	±2%	150 MHz	140	150 MHz	2.6	4	5	–
744911088	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744911112 (rev22a).a3dcomp \| 446 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_1340 (rev1).igs \| 454.3 KB STP WE-CAIR_1340 (rev1).stp \| 209.2 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744911088 (rev22a).s2p \| 79.3 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.8	±5%	800 MHz	100	800 MHz	12	1.6	6	74491
744911098	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744911112 (rev22a).a3dcomp \| 446 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_1340 (rev1).igs \| 454.3 KB STP WE-CAIR_1340 (rev1).stp \| 209.2 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744911098 (rev22a).s2p \| 79.8 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9.85	±5%	800 MHz	100	800 MHz	13	1.6	5.2	–
744913112	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3136 (rev1).igs \| 57.2 KB STP STP_WE-CAIR_3136_744913xxx (rev1).stp \| 59.6 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744913112 (rev22a).s2p \| 79.8 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12.5	±5%	150 MHz	137	150 MHz	3.4	4	3.3	74491
744913112G	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3136 (rev1).igs \| 57.2 KB STP STP_WE-CAIR_3136_744913xxx (rev1).stp \| 59.6 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744913112G (rev22a).s2p \| 79.8 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12.5	±2%	150 MHz	137	150 MHz	3.4	4	3.3	–
744911112	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744911112 (rev22a).a3dcomp \| 446 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_1340 (rev1).igs \| 454.3 KB STP WE-CAIR_1340 (rev1).stp \| 209.2 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744911112 (rev22a).s2p \| 79.6 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12.55	±5%	800 MHz	100	800 MHz	14	1.6	4.6	74491
744914117	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744914117 (rev22a).a3dcomp \| 425.3 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3168 (rev1).igs \| 95.7 KB STP Download_STP_WE-CAIR-3168 (rev1).stp \| 119 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744914117 (rev22a).s2p \| 79 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	17.5	±5%	150 MHz	100	150 MHz	4.5	4	2.2	74491
744914117G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744914117 (rev22a).a3dcomp \| 425.3 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3168 (rev1).igs \| 95.7 KB STP Download_STP_WE-CAIR-3168 (rev1).stp \| 119 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744914117G (rev22a).s2p \| 79 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	17.5	±2%	150 MHz	100	150 MHz	4.5	4	2.2	–
744913118	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3136 (rev1).igs \| 57.2 KB STP STP_WE-CAIR_3136_744913xxx (rev1).stp \| 59.6 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744913118 (rev22a).s2p \| 79.8 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18.5	±5%	150 MHz	132	150 MHz	3.9	4	2.5	74491
744913118G	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3136 (rev1).igs \| 57.2 KB STP STP_WE-CAIR_3136_744913xxx (rev1).stp \| 59.6 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744913118G (rev22a).s2p \| 79.8 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18.5	±2%	150 MHz	132	150 MHz	3.9	4	2.5	–
744912122	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912122 (rev22a).s2p \| 79.5 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	±5%	150 MHz	100	150 MHz	4.2	3	3.2	74491
744914122	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744914117 (rev22a).a3dcomp \| 425.3 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3168 (rev1).igs \| 95.7 KB STP Download_STP_WE-CAIR-3168 (rev1).stp \| 119 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744914122 (rev22a).s2p \| 79.4 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	±5%	150 MHz	102	150 MHz	5.2	4	2.1	74491
744912122G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912122G (rev22a).s2p \| 79.5 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	±2%	150 MHz	100	150 MHz	4.2	3	3.2	–
744914122G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744914117 (rev22a).a3dcomp \| 425.3 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3168 (rev1).igs \| 95.7 KB STP Download_STP_WE-CAIR-3168 (rev1).stp \| 119 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744914122G (rev22a).s2p \| 79.4 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	±2%	150 MHz	102	150 MHz	5.2	4	2.1	–
744912127	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912127 (rev22a).s2p \| 80.2 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	27	±5%	150 MHz	100	150 MHz	4	3.5	2.7	74491
744912127G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912127G (rev22a).s2p \| 80.2 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	27	±2%	150 MHz	100	150 MHz	4	3.5	2.7	–
744914128	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744914117 (rev22a).a3dcomp \| 425.3 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3168 (rev1).igs \| 95.7 KB STP Download_STP_WE-CAIR-3168 (rev1).stp \| 119 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744914128 (rev22a).s2p \| 79.5 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	28	±5%	150 MHz	105	150 MHz	6	4	1.8	74491
744914128G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744914117 (rev22a).a3dcomp \| 425.3 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3168 (rev1).igs \| 95.7 KB STP Download_STP_WE-CAIR-3168 (rev1).stp \| 119 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744914128G (rev22a).s2p \| 79.5 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	28	±2%	150 MHz	105	150 MHz	6	4	1.8	–
744912133	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912133 (rev22a).s2p \| 80.2 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33	±5%	150 MHz	100	150 MHz	4.8	3	2.5	74491
744912133G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912133G (rev22a).s2p \| 80.2 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33	±2%	150 MHz	100	150 MHz	4.8	3	2.5	–
744914135	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744914117 (rev22a).a3dcomp \| 425.3 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3168 (rev1).igs \| 95.7 KB STP Download_STP_WE-CAIR-3168 (rev1).stp \| 119 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744914135 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	35.5	±5%	150 MHz	112	150 MHz	6.8	4	1.5	74491
744914135G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744914117 (rev22a).a3dcomp \| 425.3 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3168 (rev1).igs \| 95.7 KB STP Download_STP_WE-CAIR-3168 (rev1).stp \| 119 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744914135G (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	35.5	±2%	150 MHz	112	150 MHz	6.8	4	1.5	–
744912139	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912139 (rev22a).s2p \| 80.1 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39	±5%	150 MHz	100	150 MHz	4.4	3	2.1	74491
744912139G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912139G (rev22a).s2p \| 80.1 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39	±2%	150 MHz	100	150 MHz	4.4	3	2.1	–
744914143	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744914117 (rev22a).a3dcomp \| 425.3 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3168 (rev1).igs \| 95.7 KB STP Download_STP_WE-CAIR-3168 (rev1).stp \| 119 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744914143 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	43	±5%	150 MHz	106	150 MHz	7.9	4	1.2	74491
744914143G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744914117 (rev22a).a3dcomp \| 425.3 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-3168 (rev1).igs \| 95.7 KB STP Download_STP_WE-CAIR-3168 (rev1).stp \| 119 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744914143G (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	43	±2%	150 MHz	106	150 MHz	7.9	4	1.2	–
744912147	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912147 (rev22a).s2p \| 80.1 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47	±5%	150 MHz	100	150 MHz	5.6	3	2.1	74491
744912147G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912147G (rev22a).s2p \| 80.1 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47	±2%	150 MHz	100	150 MHz	5.6	3	2.1	–
744912156	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912156 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	56	±5%	150 MHz	100	150 MHz	6.2	3	1.5	74491
744912156G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912156G (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	56	±2%	150 MHz	100	150 MHz	6.2	3	1.5	–
744912168	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912168 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	68	±5%	150 MHz	100	150 MHz	8.2	2.5	1.5	74491
744912168G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912168G (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	68	±2%	150 MHz	100	150 MHz	8.2	2.5	1.5	–
744912182	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912182 (rev22a).s2p \| 79.8 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	82	±5%	150 MHz	100	150 MHz	9.4	2.5	1.3	74491
744912182G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912182G (rev22a).s2p \| 79.8 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	82	±2%	150 MHz	100	150 MHz	9.4	2.5	1.3	–
744918190	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918190 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	90	±5%	50 MHz	100	50 MHz	15	3.5	1.14	–
744912210	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912210 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100	±5%	150 MHz	100	150 MHz	12.3	1.7	1.2	74491
744912210G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912210G (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100	±2%	150 MHz	100	150 MHz	12.3	1.7	1.2	–
744918211	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918211 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	111	±5%	50 MHz	100	50 MHz	15	3.5	1.02	–
744912212	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912212 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	120	±5%	150 MHz	100	150 MHz	17.3	1.5	1.1	74491
744912212G	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744912212 (rev22a).a3dcomp \| 545.7 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS WE-CAIR_4248 (rev1).igs \| 562.2 KB STP WE-CAIR_4248 (rev1).stp \| 261.4 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744912212G (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	120	±2%	150 MHz	100	150 MHz	17.3	1.5	1.1	–
744918213	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918213 (rev22a).s2p \| 80.1 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	130	±5%	50 MHz	100	50 MHz	20	3	0.9	–
744918217	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918217 (rev22a).s2p \| 80.1 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	169	±5%	50 MHz	100	50 MHz	25	3	0.875	–
744918220	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918220 (rev22a).s2p \| 80.3 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	206	±5%	50 MHz	100	50 MHz	30	3	0.8	–
744918222	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918222 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	222	±5%	50 MHz	100	50 MHz	35	3	0.73	–
744918224	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918224 (rev22a).s2p \| 79.8 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	246	±5%	50 MHz	100	50 MHz	35	3	0.685	–
744918230	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918230 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	307	±5%	50 MHz	100	50 MHz	35	3	0.66	–
744918238	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918238 (rev22a).s2p \| 80.1 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	380	±5%	50 MHz	100	50 MHz	50	2.5	0.59	–
744918242	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918242 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	422	±5%	50 MHz	100	50 MHz	60	2.5	0.54	–
744918249	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918249 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	491	±5%	50 MHz	100	50 MHz	65	2	0.535	–
744918254	SPEC	10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CAIR (rev22d).IntLib \| 272 KB ANS ANSYS_744918254 (rev22a).a3dcomp \| 649.4 KB ZUK Cadstar_WE-CAIR (rev19b).zip \| 9.1 KB CDS Cadence_WE-CAIR (rev18a).zip \| 3.4 MB EAG Eagle_WE-CAIR (rev19a).lbr \| 58.5 KB CAD-Dateien ZIP IGS Download_IGS_WE-CAIR-5910 (rev1).igs \| 913.1 KB STP Download_STP_WE-CAIR-5910 (rev1).stp \| 391 KB Elektrische Modelle ZIP ADS ADS_WE-CAIR (rev24a).zip \| 5.1 MB S S-Parameter_744918254 (rev22a).s2p \| 80 KB PSP PSpice_WE-CAIR (rev22a).zip \| 14.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	538	±5%	50 MHz	100	50 MHz	90	2	0.49	–

Artikel Nr.	Datenblatt	Simulation
744910016	SPEC
744913025	SPEC
744910025	SPEC
744910038	SPEC
744913050	SPEC
744913050G	SPEC
744910054	SPEC
744911056	SPEC
744911071	SPEC
744913080	SPEC
744913080G	SPEC
744911088	SPEC
744911098	SPEC
744913112	SPEC
744913112G	SPEC
744911112	SPEC
744914117	SPEC
744914117G	SPEC
744913118	SPEC
744913118G	SPEC
744912122	SPEC
744914122	SPEC
744912122G	SPEC
744914122G	SPEC
744912127	SPEC
744912127G	SPEC
744914128	SPEC
744914128G	SPEC
744912133	SPEC
744912133G	SPEC
744914135	SPEC
744914135G	SPEC
744912139	SPEC
744912139G	SPEC
744914143	SPEC
744914143G	SPEC
744912147	SPEC
744912147G	SPEC
744912156	SPEC
744912156G	SPEC
744912168	SPEC
744912168G	SPEC
744912182	SPEC
744912182G	SPEC
744918190	SPEC
744912210	SPEC
744912210G	SPEC
744918211	SPEC
744912212	SPEC
744912212G	SPEC
744918213	SPEC
744918217	SPEC
744918220	SPEC
744918222	SPEC
744918224	SPEC
744918230	SPEC
744918238	SPEC
744918242	SPEC
744918249	SPEC
744918254	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (nH)	Tol. L	Testbedingung L	Q_min. (%)	Testbedingung Q	R_{DC max.} (mΩ)	I_R (A)	f_res (GHz)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-CAIR SMT Luftspulen - ±5% Tol.
