WR-BHD 2.00 mm Male Box Header | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieWire-to-Board Steckverbinder ProduktunterfamilieWR-BHD Box Header Rastermaß2.00 mm AusführungMale ProduktserieWR-BHD 2.00 mm Male Box Header

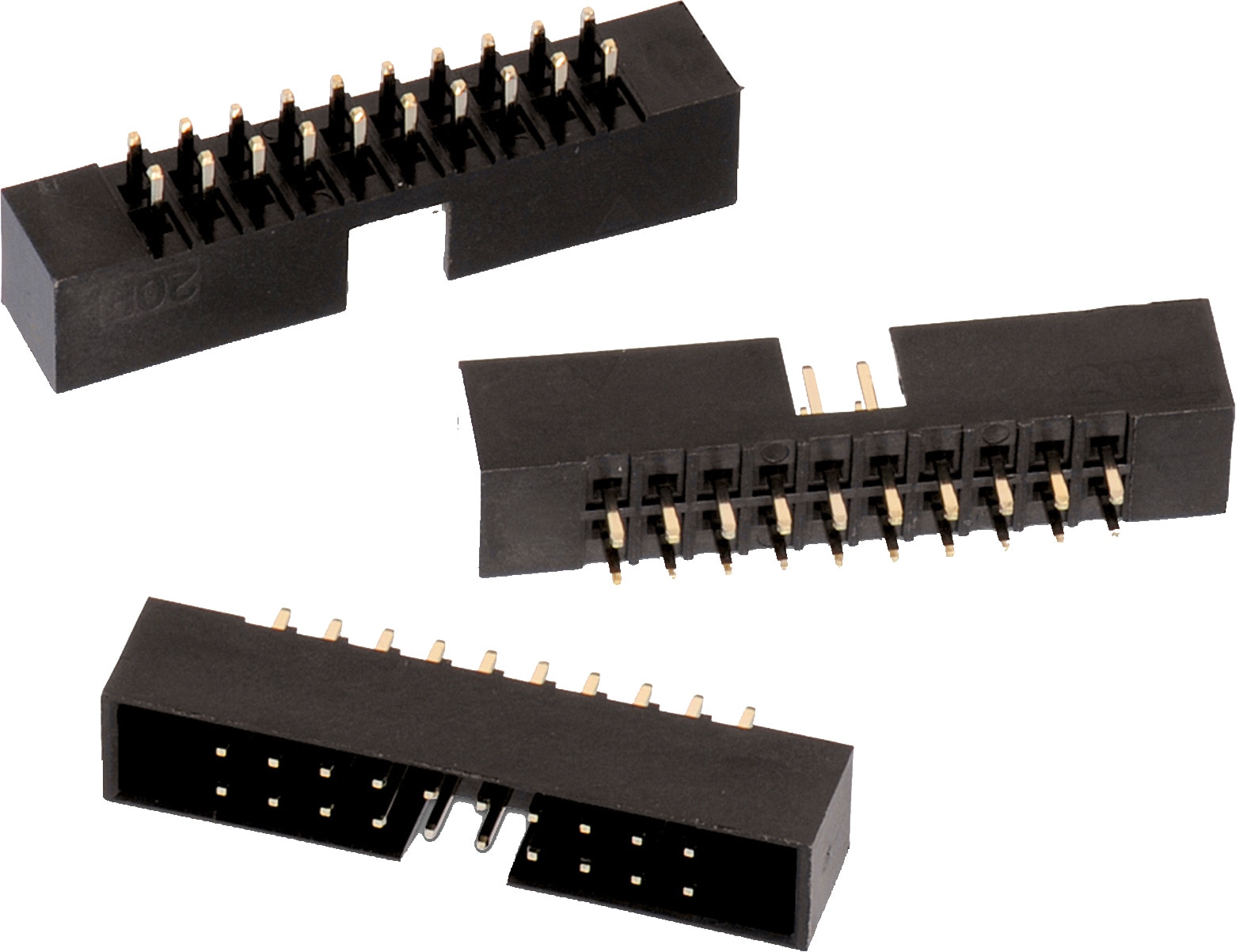

WR-BHD 2.00 mm Male Box Header. Betriebstemperatur -40 °C up to +105 °C. Spannungsfestigkeit 500 V (AC)

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +125 °C
Einhaltung	RoHS
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ
Raster	2 mm
Gender	Männlich

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tray

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Raster (mm)	Gender	Typ	Montageart	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Tol. R	Verpackung	Design Kit	Muster
62501021621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62501021621_1 (rev1).pdf \| 51.1 KB IGS 62501021621 (rev1).iges \| 767.6 KB STP 62501021621 (rev1).stp \| 186.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2	Männlich	Gerade	THT	17.2	2	250	20	max.	Tray	612001 612690
62501421621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62501421621_1 (rev1).pdf \| 64 KB IGS 62501421621 (rev1).iges \| 1006.3 KB STP 62501421621 (rev1).stp \| 238.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2	Männlich	Gerade	THT	21.2	2	250	20	max.	Tray	612001
62501621621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62501621621_1 (rev1).pdf \| 70.3 KB IGS 62501621621 (rev1).iges \| 1.1 MB STP 62501621621 (rev1).stp \| 267.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	2	Männlich	Gerade	THT	23.2	2	250	20	max.	Tray	–
62502021621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62502021621_1 (rev1).pdf \| 83.2 KB IGS 62502021621 (rev1).iges \| 1.3 MB STP 62502021621 (rev1).stp \| 323.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	2	Männlich	Gerade	THT	27.2	2	250	20	max.	Tray	612001
62502421621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62502421621_1 (rev1).pdf \| 96.3 KB IGS 62502421621 (rev1).iges \| 1.6 MB STP 62502421621 (rev1).stp \| 379.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	2	Männlich	Gerade	THT	32.2	2	250	20	max.	Tray	–
62502621621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62502621621_1 (rev1).pdf \| 103 KB IGS 62502621621 (rev1).iges \| 1.7 MB STP 62502621621 (rev1).stp \| 408.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	2	Männlich	Gerade	THT	33.2	2	250	20	max.	Tray	–
62503021621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62503021621_1 (rev1).pdf \| 116.2 KB IGS 62503021621 (rev1).iges \| 1.9 MB STP 62503021621 (rev1).stp \| 469.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	2	Männlich	Gerade	THT	37.2	2	250	20	max.	Tray	–
62503421621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62503421621_1 (rev1).pdf \| 129.1 KB IGS 62503421621 (rev1).iges \| 2.1 MB STP 62503421621 (rev1).stp \| 523.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	34	2	Männlich	Gerade	THT	41.2	2	250	20	max.	Tray	612001
62504021621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62504021621_1 (rev1).pdf \| 148.3 KB IGS 62504021621 (rev1).iges \| 2.5 MB STP 62504021621 (rev1).stp \| 614.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	2	Männlich	Gerade	THT	47.2	2	250	20	max.	Tray	–
62504421621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62504421621_1 (rev1).pdf \| 161.6 KB IGS 62504421621 (rev1).iges \| 2.7 MB STP 62504421621 (rev1).stp \| 671.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	44	2	Männlich	Gerade	THT	51.2	2	250	20	max.	Tray	–
62505021621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 62505021621_1 (rev1).pdf \| 181.7 KB IGS 62505021621 (rev1).iges \| 3.1 MB STP 62505021621 (rev1).stp \| 756.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	50	2	Männlich	Gerade	THT	57.2	2	250	20	max.	Tray	–

Artikel Nr.	Datenblatt
62501021621	SPEC
62501421621	SPEC
62501621621	SPEC
62502021621	SPEC
62502421621	SPEC
62502621621	SPEC
62503021621	SPEC
62503421621	SPEC
62504021621	SPEC
62504421621	SPEC
62505021621	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Raster (mm)	Gender	Typ	Montageart	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Tol. R	Verpackung	Design Kit	Muster

Gegenstecker

WR-BHD 2.00 mm Female IDC Connector w. Strain Relief
