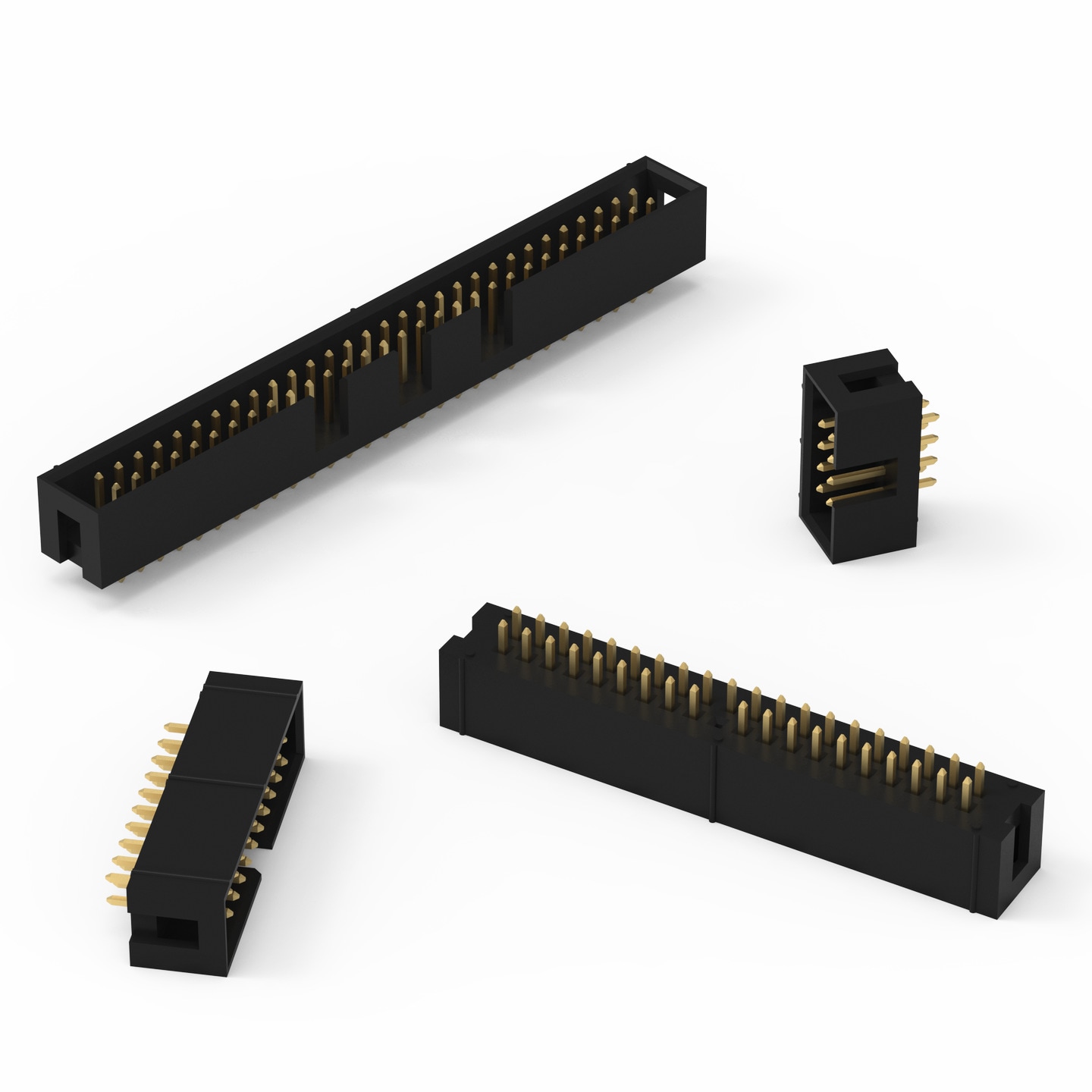

WR-BHD 2.54 mm Male Box Header

WR-BHD 2.54 mm Male Box Header. Betriebstemperatur -40 °C up to +105 °C. Arbeitsspannung 250 V (AC).

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ
Raster	2.54 mm
Gender	Männlich

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tray

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Raster (mm)	Version	Gender	Typ	Montageart	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Tol. R	Verpackung	Design Kit
61200621621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61200621621_1 (rev1).pdf \| 58.4 KB IGS 61200621621 (rev1).iges \| 630 KB IGS 61200621621 (rev1).igs \| 614.9 KB STP 61200621621 (rev1).stp \| 234.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	2.54	Low Profile	Männlich	Gerade	THT	15.28	3	250	20	max.	Tray	–
61200821621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61200821621_1 (rev1).pdf \| 61.6 KB IGS 61200821621 (rev1).iges \| 721.3 KB STP 61200821621 (rev1).stp \| 269.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	2.54	Low Profile	Männlich	Gerade	THT	17.82	3	250	20	max.	Tray	–
61201021621	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61201021621_1 (rev1).pdf \| 67.4 KB IGS 61201021621 (rev1).iges \| 813.2 KB STP 61201021621 (rev1).stp \| 305.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2.54	Low Profile	Männlich	Gerade	THT	20.36	3	250	20	max.	Tray	612001 612690
61201421621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61201421621_1 (rev1).pdf \| 77 KB IGS 61201421621 (rev1).iges \| 992.1 KB IGS 61201421621 (rev1).igs \| 977 KB STP 61201421621 (rev1).stp \| 376 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2.54	Low Profile	Männlich	Gerade	THT	25.44	3	250	20	max.	Tray	612001
61201621621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61201621621_1 (rev1).pdf \| 81.2 KB IGS 61201621621 (rev1).iges \| 1.1 MB IGS 61201621621 (rev1).igs \| 1 MB STP 61201621621 (rev1).stp \| 412.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	2.54	Low Profile	Männlich	Gerade	THT	27.98	3	250	20	max.	Tray	612001
61202021621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61202021621_1 (rev1).pdf \| 95.2 KB IGS 61202021621 (rev1).iges \| 1.2 MB IGS 61202021621 (rev1).iges \| 1.2 MB STP 61202021621 (rev1).stp \| 483.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	2.54	Low Profile	Männlich	Gerade	THT	33.06	3	250	20	max.	Tray	612001
61202421621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61202421621_1 (rev1).pdf \| 101.2 KB IGS 61202421621 (rev1).iges \| 1.5 MB IGS 61202421621 (rev1).igs \| 1.4 MB STP 61202421621 (rev1).stp \| 555.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	2.54	Low Profile	Männlich	Gerade	THT	38.14	3	250	20	max.	Tray	612001
61202621621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61202621621_1 (rev1).pdf \| 107.1 KB IGS 61202621621 (rev1).iges \| 1.5 MB IGS 61202621621 (rev1).igs \| 1.5 MB STP 61202621621 (rev1).stp \| 591.5 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	2.54	Low Profile	Männlich	Gerade	THT	40.68	3	250	20	max.	Tray	–
61203421621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61203421621_1 (rev1).pdf \| 126.2 KB IGS 61203421621 (rev1).iges \| 1.9 MB IGS 61203421621 (rev1).igs \| 1.8 MB STP 61203421621 (rev1).stp \| 738 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	34	2.54	Low Profile	Männlich	Gerade	THT	50.84	3	250	20	max.	Tray	–
61203921621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61203921621_1 (rev1).pdf \| 139.3 KB IGS 61203921621 (rev1).iges \| 2.3 MB IGS 61203921621 (rev1).igs \| 2.1 MB STP 61203921621 (rev1).stp \| 850.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39	2.54	Low Profile	Männlich	Gerade	THT	58.46	3	250	20	max.	Tray	–
61204021621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61204021621_1 (rev1).pdf \| 139.5 KB IGS 61204021621 (rev1).iges \| 2.3 MB IGS 61204021621 (rev1).igs \| 2.1 MB STP 61204021621 (rev1).stp \| 850.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	2.54	Low Profile	Männlich	Gerade	THT	58.46	3	250	20	max.	Tray	–
61205021621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61205021621_1 (rev1).pdf \| 165.5 KB IGS 61205021621 (rev1).iges \| 2.7 MB IGS 61205021621 (rev1).igs \| 2.6 MB STP 61205021621 (rev1).stp \| 1 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	50	2.54	Low Profile	Männlich	Gerade	THT	71.16	3	250	20	max.	Tray	–
61206021621	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP 3D 61206021621_1 (rev1).pdf \| 190.9 KB IGS 61206021621 (rev1).iges \| 3.2 MB IGS 61206021621 (rev1).igs \| 3 MB STP 61206021621 (rev1).stp \| 1.2 MB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	60	2.54	Low Profile	Männlich	Gerade	THT	83.86	3	250	20	max.	Tray	–
61206421621	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BHD (rev23a).IntLib \| 18.7 MB CDS Cadence_WR-BHD (rev23a).zip \| 19 MB EAG Eagle_WR-BHD (rev24a).lbr \| 2.5 MB CAD-Dateien ZIP IGS 61206421621 (rev1).igs \| 3.2 MB STP 61206421621 (rev1).stp \| 1.3 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	64	2.54	Low Profile	Männlich	Gerade	THT	88.94	3	250	20	max.	Tray	–
