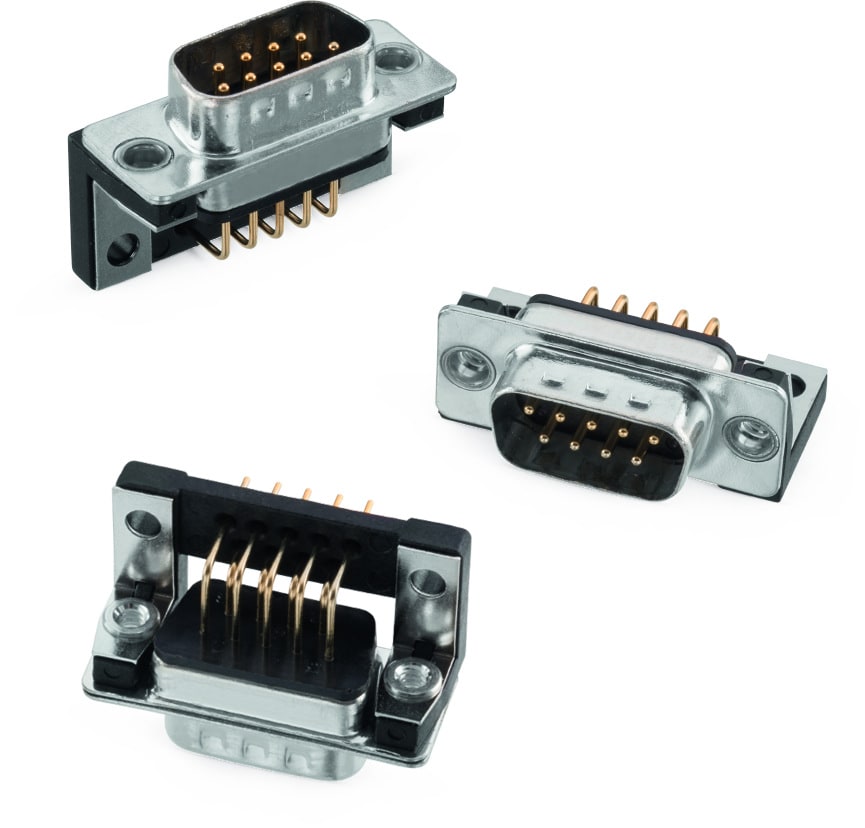

WE-D-SUB Filter Bent 90° THT

Bauform	Maße	W (mm)	H (mm)	Material
Metal Sheet		21.7	12.4	Stahl mit Zinn
Earthing Clip		21.7	12.4	Stahl mit Zinn

Merkmale

Standard Filter mit 1000 pF (weitere Werte möglich auf Anfrage)
Hohe Dämpfung von mehr als 40 dB @ 180 MHz
Nennstrom @ 20°C: 7,5A
Isolationswiderstand: min. 1 GΩ
Arbeitstemperaturbereich: -55 °C bis +125 °C
Auswahl zwischen Erdungsblech oder Erdrastclip
Arbeitsspannung: 100VDC
Testspannung: 250 VRMS

Anwendung

Befilterung von Interfaces
Externe Verbindung zu
- Drucker
- Sensoren
- Displays

Artikeldaten

Alle

Metal Sheet

Earthing Clip

	Artikel Nr.	Datenblatt	Downloads	Status	Polzahl	Gender	L (mm)	W (mm)	H (mm)	Muster
	210112043	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 210112043 (rev1).igs \| 13.8 MB STP 210112043 (rev1).stp \| 1.6 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Stift	30.8	21.7	12.4
	210612043	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 210612043 (rev1).igs \| 16.9 MB STP 210612043 (rev1).stp \| 1.8 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Buchse	30.8	21.7	12.4
	210112013	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 210112013 (rev1).igs \| 14.1 MB STP 210112013 (rev1).stp \| 1.7 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Stift	30.8	21.7	12.4
	210612013	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 210612013 (rev1).igs \| 17.1 MB STP 210612013 (rev1).stp \| 1.8 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Buchse	30.8	21.7	12.4
	212112043	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 212112043 (rev1).igs \| 21.4 MB STP 212112043 (rev1).stp \| 1.9 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Stift	39.2	21.7	12.4
	212612043	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 212612043 (rev1).igs \| 26.3 MB STP 212612043 (rev1).stp \| 2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Buchse	39.2	21.7	12.4
	212112013	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 212112013 (rev1).igs \| 21.6 MB STP 212112013 (rev1).stp \| 2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Stift	39.2	21.7	12.4
	212612013	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 212612013 (rev1).igs \| 26.5 MB STP 212612013 (rev1).stp \| 2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Buchse	39.2	21.7	12.4
	214112043	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 214112043 (rev1).igs \| 34.9 MB STP 214112043 (rev1).stp \| 2.8 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Stift	53.1	21.7	12.4
	214612043	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Downloads_IGS_214612043 (rev1).igs \| 9.8 MB STP Download_STP_214612043 (rev1).stp \| 2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Buchse	53.1	21.7	12.4
	214112013	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 214112013 (rev1).igs \| 35.1 MB STP 214112013 (rev1).stp \| 2.9 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Stift	53.1	21.7	12.4
	214612013	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_214612013 (rev1).igs \| 9.9 MB STP Download_STP_214612013 (rev1).stp \| 2.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Buchse	53.1	21.7	12.4
	216112043	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_216112043 (rev1).igs \| 10.8 MB STP Download_STP_216112043 (rev1).stp \| 2.3 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Stift	69.5	21.7	12.4
	216612043	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_216612043 (rev1).igs \| 11.3 MB STP Download_STP_216612043 (rev1).stp \| 2.3 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Buchse	69.5	21.7	12.4
	216112013	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_216112013 (rev1).igs \| 10.9 MB STP Download_STP_216112013 (rev1).stp \| 2.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Stift	69.5	21.7	12.4
	216612013	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_216612013 (rev1).igs \| 11.4 MB STP Download_STP_216612013 (rev1).stp \| 2.3 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Buchse	69.5	21.7	12.4
