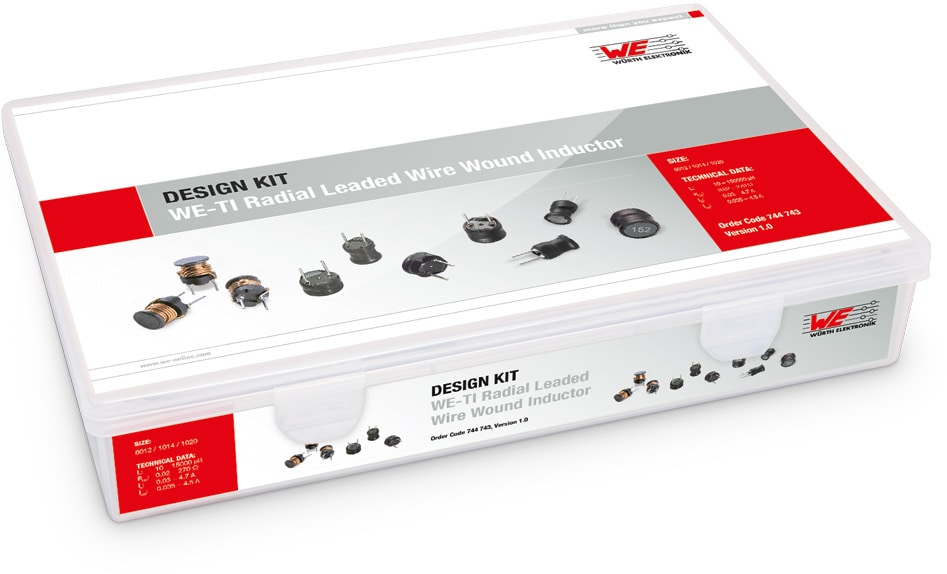

Design Kit WE-TI Tonneninduktivitäten 8012/1014

Inlay herunterladen

Anwendung

Funkentstörung
NF-Schaltungen, Schaltregler, Spannungswandler
Spannungsversorgungsfilter
EMV-Filter

Artikeldaten

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	L (µH)	I_R (A)	R_{DC max.} (Ω)	f_res (MHz)	Bauform	Muster
7447452100	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TI_8012_744745xxx (rev1).igs \| 1.8 MB STP Download_STP_WE-TI_8012_744745xxx (rev1).stp \| 733.8 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	10	4.7	0.02	20	8012
7447452101	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TI_8012_744745xxx (rev1).igs \| 1.8 MB STP Download_STP_WE-TI_8012_744745xxx (rev1).stp \| 733.8 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	100	1.8	0.16	4.8	8012
7447480101	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS WE-TI_1014 (rev1).igs \| 2 MB STP WE-TI_1014 (rev1).stp \| 956.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	100	2.4	0.125	4.5	1014
7447480221	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS WE-TI_1014 (rev1).igs \| 2 MB STP WE-TI_1014 (rev1).stp \| 956.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	220	1.6	0.26	2.3	1014
7447452331	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TI_8012_744745xxx (rev1).igs \| 1.8 MB STP Download_STP_WE-TI_8012_744745xxx (rev1).stp \| 733.8 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	330	1.1	0.47	2.6	8012
7447480471	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS WE-TI_1014 (rev1).igs \| 2 MB STP WE-TI_1014 (rev1).stp \| 956.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	470	1.15	0.52	1.8	1014
7447452102	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TI_8012_744745xxx (rev1).igs \| 1.8 MB STP Download_STP_WE-TI_8012_744745xxx (rev1).stp \| 733.8 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	1000	0.6	1.55	1.4	8012
7447480102	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS WE-TI_1014 (rev1).igs \| 2 MB STP WE-TI_1014 (rev1).stp \| 956.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	1000	0.8	1.15	1.1	1014
7447480332	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS WE-TI_1014 (rev1).igs \| 2 MB STP WE-TI_1014 (rev1).stp \| 956.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	3300	0.36	4	0.7	1014
7447452472	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TI_8012_744745xxx (rev1).igs \| 1.8 MB STP Download_STP_WE-TI_8012_744745xxx (rev1).stp \| 733.8 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	4700	0.23	7	0.65	8012
7447480822	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TI (rev23a).IntLib \| 1.6 MB ZUK CadStar_WE-TI (rev19b).zip \| 16.3 KB CDS Cadence_WE-TI (rev22a).zip \| 20.5 MB EAG Eagle_WE-TI (rev23a).lbr \| 117.4 KB CAD-Dateien ZIP IGS WE-TI_1014 (rev1).igs \| 2 MB STP WE-TI_1014 (rev1).stp \| 956.7 KB Elektrische Modelle ZIP PSP PSpice_WE-TI (rev24a).zip \| 24.4 KB SCS Spectre_WE-TI (rev24a).mod \| 29.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TI Tonneninduktivität	8200	0.3	9	0.44	1014
7447450103	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		–	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	10000	0.18	16.6	0.45	8012

Artikel Nr.	Datenblatt	Simulation
7447452100	SPEC
7447452101	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7447480101	SPEC
7447480221	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7447452331	SPEC
7447480471	SPEC
7447452102	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7447480102	SPEC
7447480332	SPEC
7447452472	SPEC
7447480822	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7447450103	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	L (µH)	I_R (A)	R_{DC max.} (Ω)	f_res (MHz)	Bauform	Muster

Dieses Sortiment finden Sie in folgendem Rack:

Alpha-Rack THT Speicherinduktivitäten WE-TI / WE-TIS
