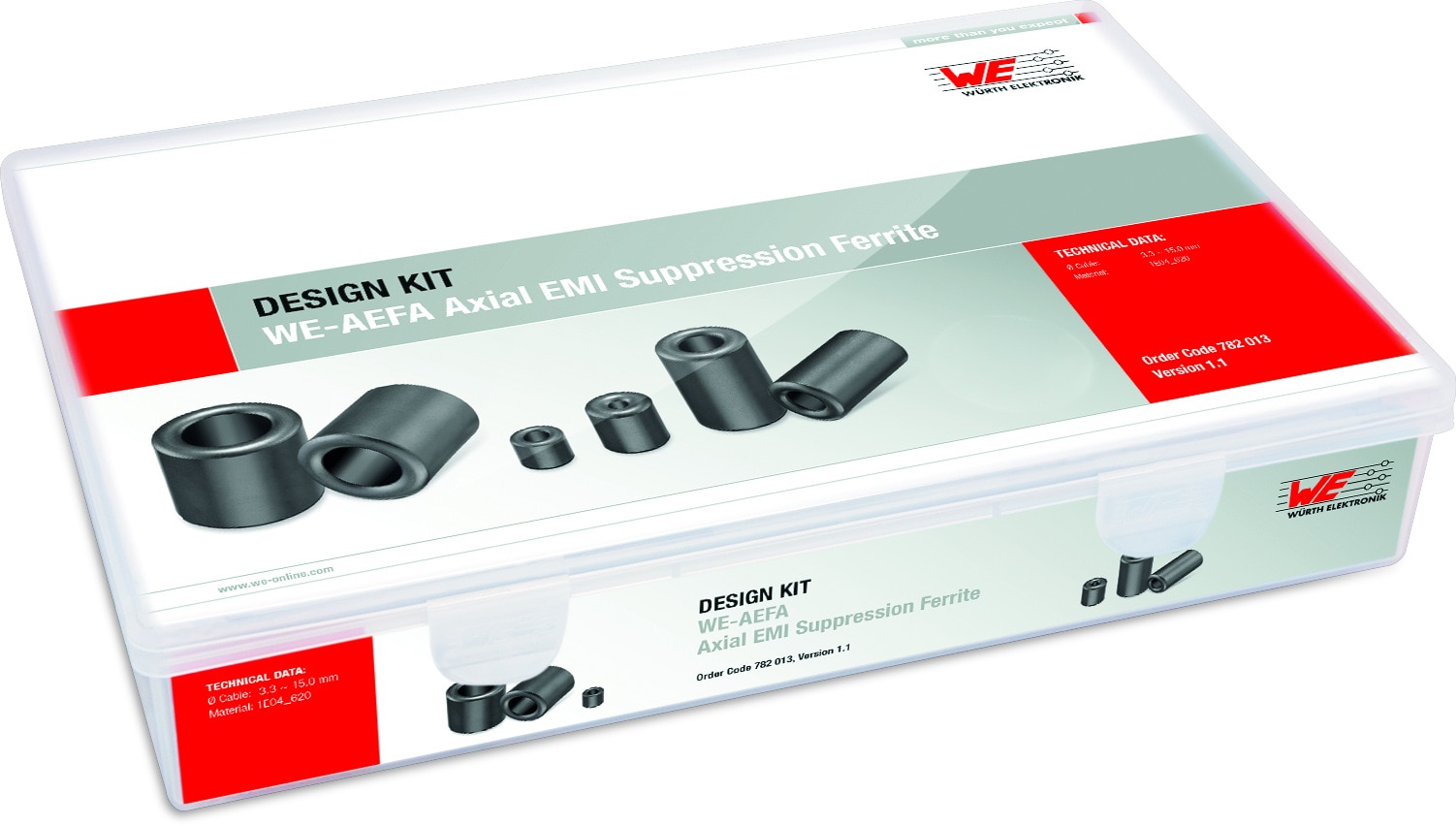

Design Kit WE-AEFA Ferrithülse

Inlay herunterladen

Merkmale

19 Werte, 57 Bauteile
Automotive approved

Artikeldaten

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	Ø Kabel max. (mm)	Ø OD (mm)	Ø ID (mm)	L (mm)	Z @ 25 MHz 1 Windung (Ω)	Z @ 100 MHz 1 Windung (Ω)	Material	Muster
782013033150	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013033150 (rev1).igs \| 112.2 KB STP 782013033150 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	3.3	12	3.55	15	150	205	1E04_620
782013044095	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013044095 (rev1).igs \| 114.6 KB STP 782013044095 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	4.4	9.5	4.75	9.5	60	84	1E04_620
782013046185	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013046185 (rev1).igs \| 112.2 KB STP 782013046185 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	4.6	11.5	5	18.5	135	186	1E04_620
782013046250	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013046250 (rev1).igs \| 112.5 KB STP 782013046250 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	4.6	11.5	5	25	185	255	1E04_620
782013057450	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013057450 (rev1).igs \| 175.5 KB STP 782013057450 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	5.7	12	6.1	45	255	370	1E04_620
782013059285	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013059285 (rev1).igs \| 112 KB STP 782013059285 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	5.9	14	6.3	28.5	195	270	1E04_620
782013068250	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013068250 (rev1).igs \| 112.2 KB STP 782013068250 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	6.8	14	7.2	25	150	210	1E04_620
782013069155	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013069155 (rev1).igs \| 111.9 KB STP 782013069155 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	6.9	12	7.3	15.5	70	100	1E04_620
782013069285	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013069285 (rev1).igs \| 112.8 KB STP 782013069285 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	6.9	15.5	7.3	28.5	190	270	1E04_620
782013076285	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013076285 (rev1).igs \| 111.8 KB STP 782013076285 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	7.6	16	8	28.5	170	240	1E04_620
782013076508	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013076508 (rev1).igs \| 111.8 KB STP 782013076508 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	7.6	16	8	50.8	325	460	1E04_620
782013079285	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013079285 (rev1).igs \| 112 KB STP 782013079285 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	7.9	14	8.2	28.5	140	200	1E04_620
782013086280	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013086280 (rev1).igs \| 111.8 KB STP 782013086280 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	8.6	16	9	28	140	205	1E04_620
782013091285	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013091285 (rev1).igs \| 112.4 KB STP 782013091285 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	9.7	17.5	9.5	28.5	150	220	1E04_620
782013100280	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013100280 (rev1).igs \| 115.8 KB STP 782013100280 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	10	15.5	10.5	28	100	150	1E04_620
782013110508	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013110508 (rev1).igs \| 112.2 KB STP 782013110508 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	11	19	11.5	50.8	235	345	1E04_620
782013125280	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013125280 (rev1).igs \| 112.2 KB STP 782013125280 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	12.5	19	13	28	95	150	1E04_620
782013125285	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013125285 (rev1).igs \| 112.4 KB STP 782013125285 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	12.5	26	13	28.5	170	240	1E04_620
782013150285	SPEC		2 Dateien CAD-Dateien ZIP IGS 782013150285 (rev1).igs \| 112.6 KB STP 782013150285 (rev1).stp \| 15.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-AEFA Ferrithülse	15	26	15.5	28.5	130	190	1E04_620
