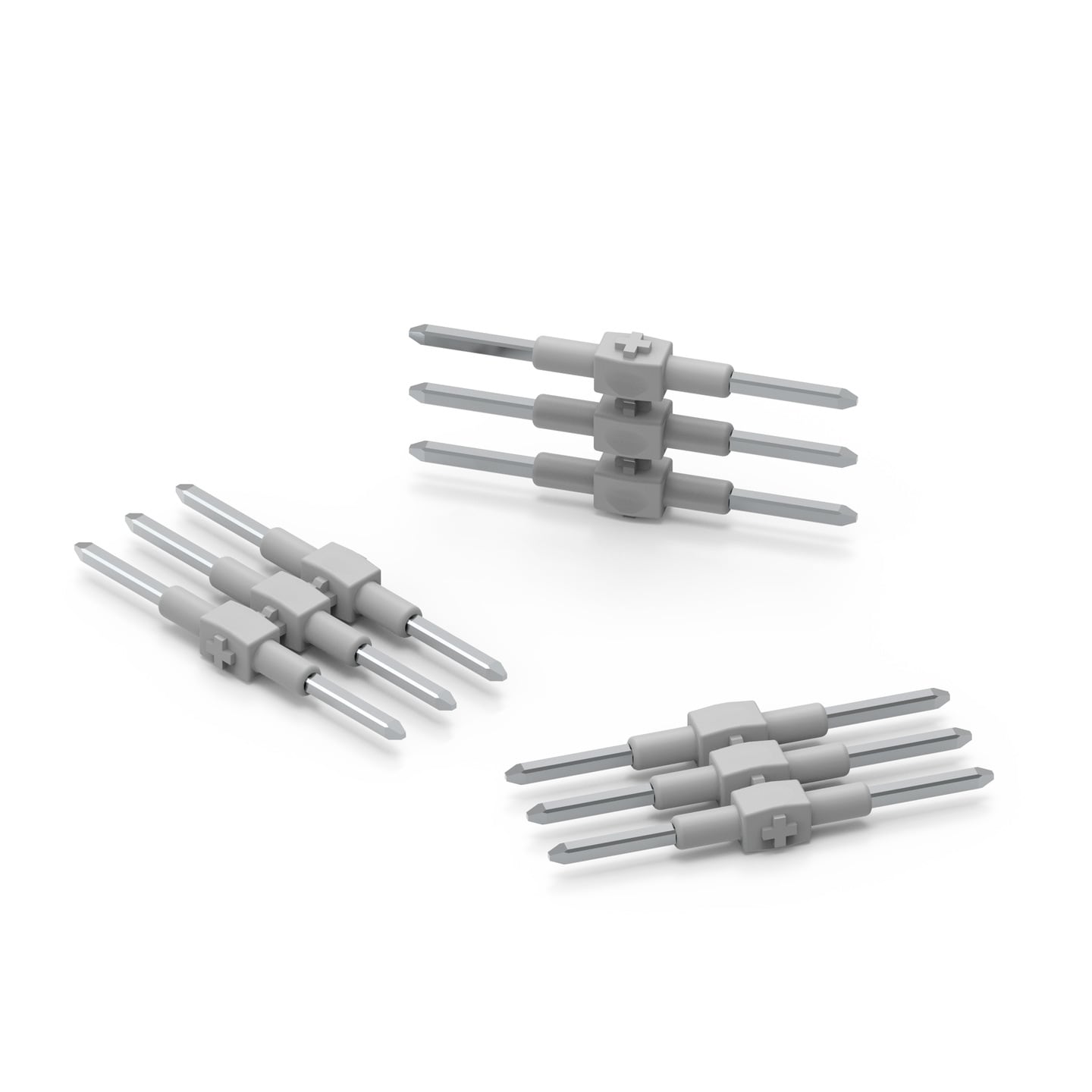

WR-LECO Series 401 - WTB Accessories for BTB Connection

General Information
Betriebstemperatur	-60 °C bis zu +105 °C
Einhaltung	Lead free / RoHS
I_R	9 A
I_R	9 A
Raster	4 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grau
Kontaktmaterial	Messing
Kontaktbeschichtung	Nickel; Zinn über Nickel

Electrical Properties
Arbeitsspannung	320 V (AC)
Arbeitsspannung [UL]	320 V (AC)
Arbeitsspannung [cULus]	320 V (AC)
Spannungsfestigkeit [UL]	1500 V (AC)
Spannungsfestigkeit [cULus]	1500 V (AC)

Certification
UL-Zulassung	; E323964
cULus Zulassung	E323964

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Gender	Montageart	Typ	Raster (mm)	I_R (A)	I_R (A)	Arbeitsspannung (V (AC))	Arbeitsspannung [UL] (V (AC))	Arbeitsspannung [cULus] (V (AC))	Design Kit	Muster
695101401122	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_695101401122 (rev1).pdf \| 122.1 KB IGS Download_IGES_695101401122 (rev1).iges \| 700.9 KB STP Download_STP_695101401122 (rev1).stp \| 128.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Wire to Board Accessories	BtB	Gerade	4	9	9	320	320	320	–
695102401122	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_695102401122 (rev1).pdf \| 211.3 KB IGS Download_IGES_695102401122 (rev1).iges \| 1.2 MB STP Download_STP_695102401122 (rev1).stp \| 225.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Wire to Board Accessories	BtB	Gerade	4	9	9	320	320	320	612690
695103401122	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_695103401122 (rev1).pdf \| 286.8 KB IGS Download_IGES_695103401122 (rev1).iges \| 1.8 MB STP Download_STP_695103401122 (rev1).stp \| 321.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Wire to Board Accessories	BtB	Gerade	4	9	9	320	320	320	–

Artikel Nr.	Datenblatt
695101401122	SPEC
695102401122	SPEC
695103401122	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Gender	Montageart	Typ	Raster (mm)	I_R (A)	I_R (A)	Arbeitsspannung (V (AC))	Arbeitsspannung [UL] (V (AC))	Arbeitsspannung [cULus] (V (AC))	Design Kit	Muster

WR-LECO 4.00 mm in der Anwendung

Leicht zugänglicher Stecker für den Leiteranschluss

Board-to-Board Verbindung mittels optionaler Stiftleiste

Geringe Bauhöhe und ein weißes Steckergehäuse zur Vermeidung von Abschattungen in der Anwendung

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions
