Merkmale
- Einfachstes Design (kein Transformator Fachwissen erforderlich)
- LGA-7-Gehäuse für einfache Bestückung und Prototyping
- Keine externe Beschaltung (alle Komponenten einschließlich CIN und COUT sind integriert)
- Einfache funktionale Isolation für Überspannungsschutz, Vermeidung von Masseschleifen und Massepegel Versatz, Störungen in Signalpfad- oder Sensor-Systemen
- Industrie Standard Gehäuse und Anschluss Konfiguration

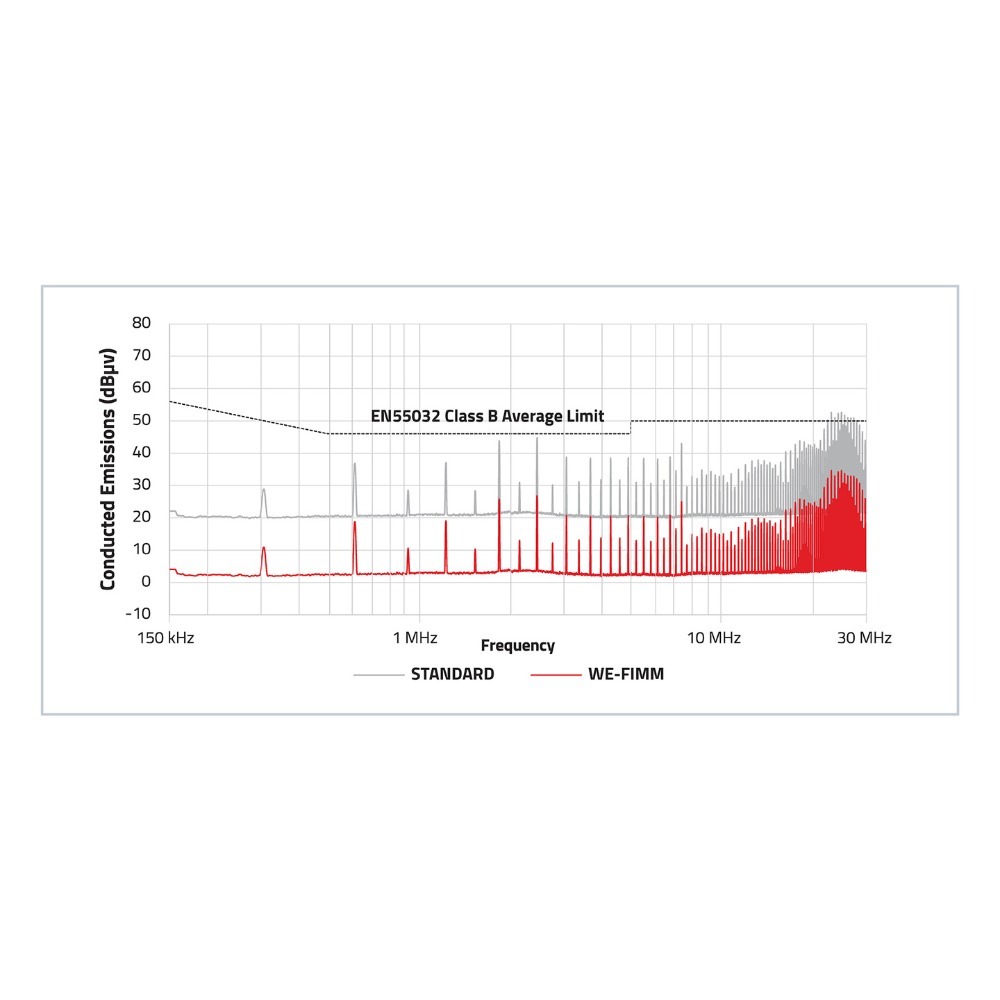

- Geringe leitungsgebundene und abgestrahlte EMV (gemäß EN55032 Klasse B / CISPR-32)
- UL62368 Zulassung
- 3 Lötzyklen unterstützt
Anwendung
- Datenerfassung
- Prüf- und Messtechnik
- Versorgung von Schnittstellen und Mikrocontrollern
- Industrieelektronik
Artikeldaten
| Artikel Nr. | Datenblatt | Simulation | Downloads | Status | Vin (V) | Vout (V) | PO (W) | Kurzschlussfestigkeit | VISO (V) | Isolierungstyp | L (mm) | W (mm) | H (mm) | Muster | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 1769205132 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. | 7 Dateien | Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | 4.5 - 5.5 | 5 | 1 | dauerhaft | 3000 | Functional | 9 | 7 | 3.1 |
| Artikel Nr. | Datenblatt | Simulation | |
|---|---|---|---|
| 1769205132 | SPEC Anstehende PCNAufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. |
| Muster |
|---|
| Artikel Nr. | Datenblatt | Simulation | Downloads | Status | Vin (V) | Vout (V) | PO (W) | Kurzschlussfestigkeit | VISO (V) | Isolierungstyp | L (mm) | W (mm) | H (mm) | Muster |
|---|
SILENT

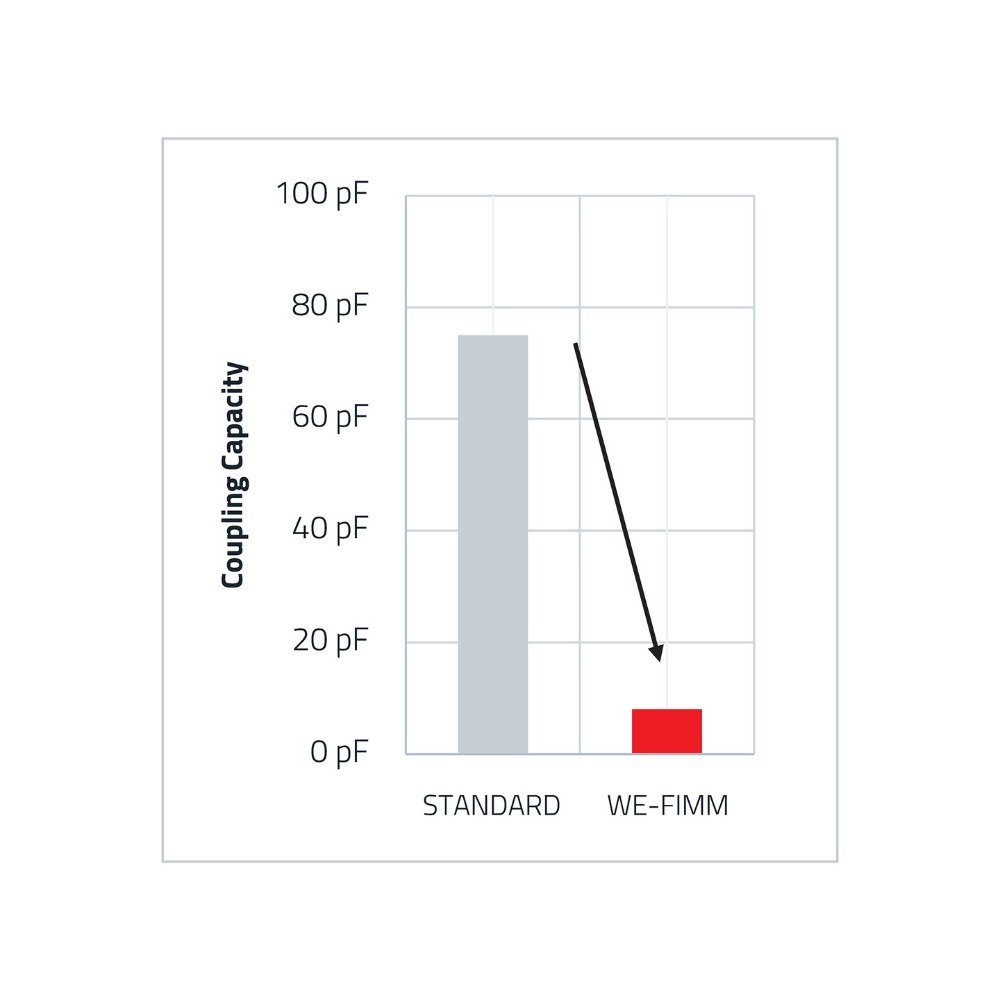

Das FIMM-Modul eignet sich besonders für Anwendungen, die empfindlich auf Netzstörungen reagieren, wie analoge Niederfrequenzschaltungen und relaisgesteuerte Schaltungen. Die geringe parasitäre Kapazität zwischen der Primär- und der Sekundärseite sorgt für ein hohes Maß an Entkopplung von hochfrequenten Störungen. Darüber hinaus vermindert diese geringe parasitäre Kapazität die Ausbreitung von Gleichtaktstörungen von der primären Schaltseite auf die sekundäre Seite des Wandlers.
Im Vergleich zu herkömmlichen Transformatoren gleicher Größe weisen die FIMM weniger als 10 % der parasitären Kapazität auf, wie sie von modernen isolierten SMT-Leistungsmodulen gefordert wird.
Kompakt, Effizient und Robust

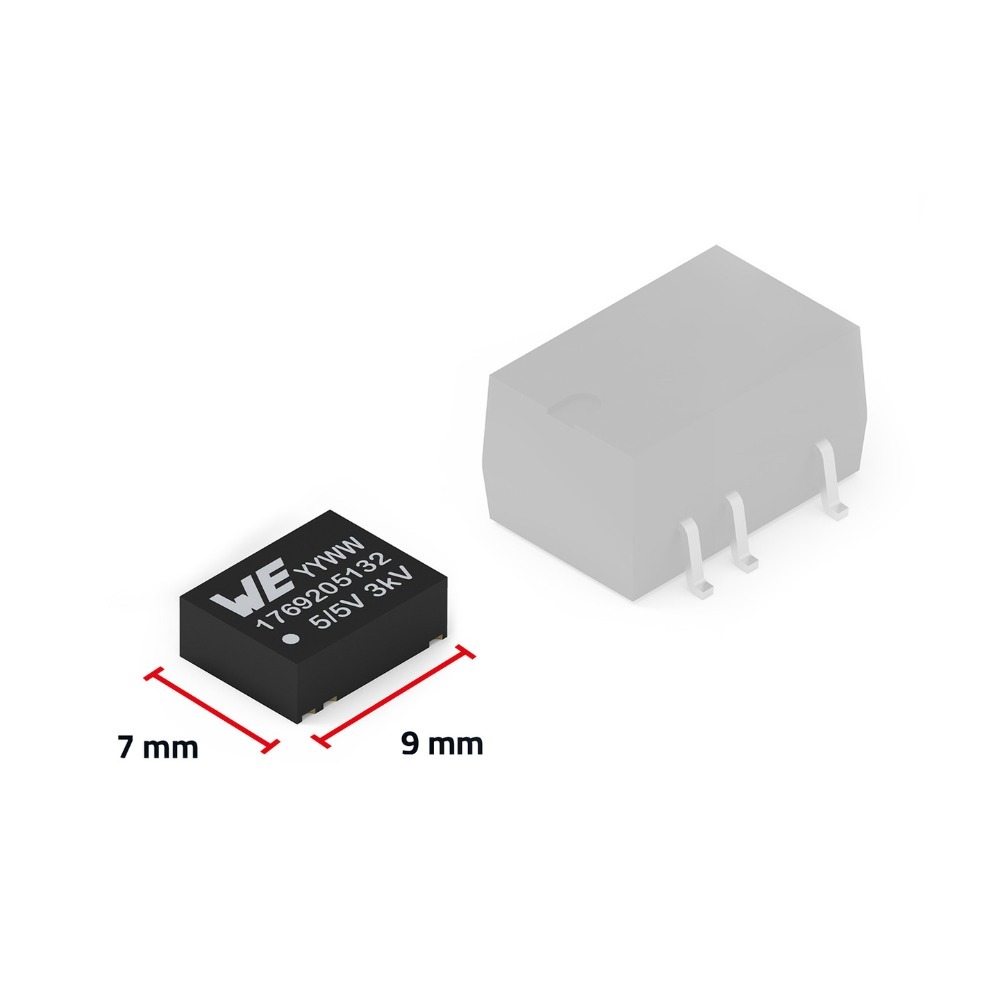

Mit seiner kompakten Größe benötigt das FIMM nur 50 % des Platzes im Vergleich zu herkömmlichen SMT-8-Modulen. Kombiniert mit der funktionalen Isolierung von 3000 V ist es die perfekte Lösung für platzbeschränkte Anwendungen im industriellen Bereich mit galvanisch getrennter Stromversorgung.

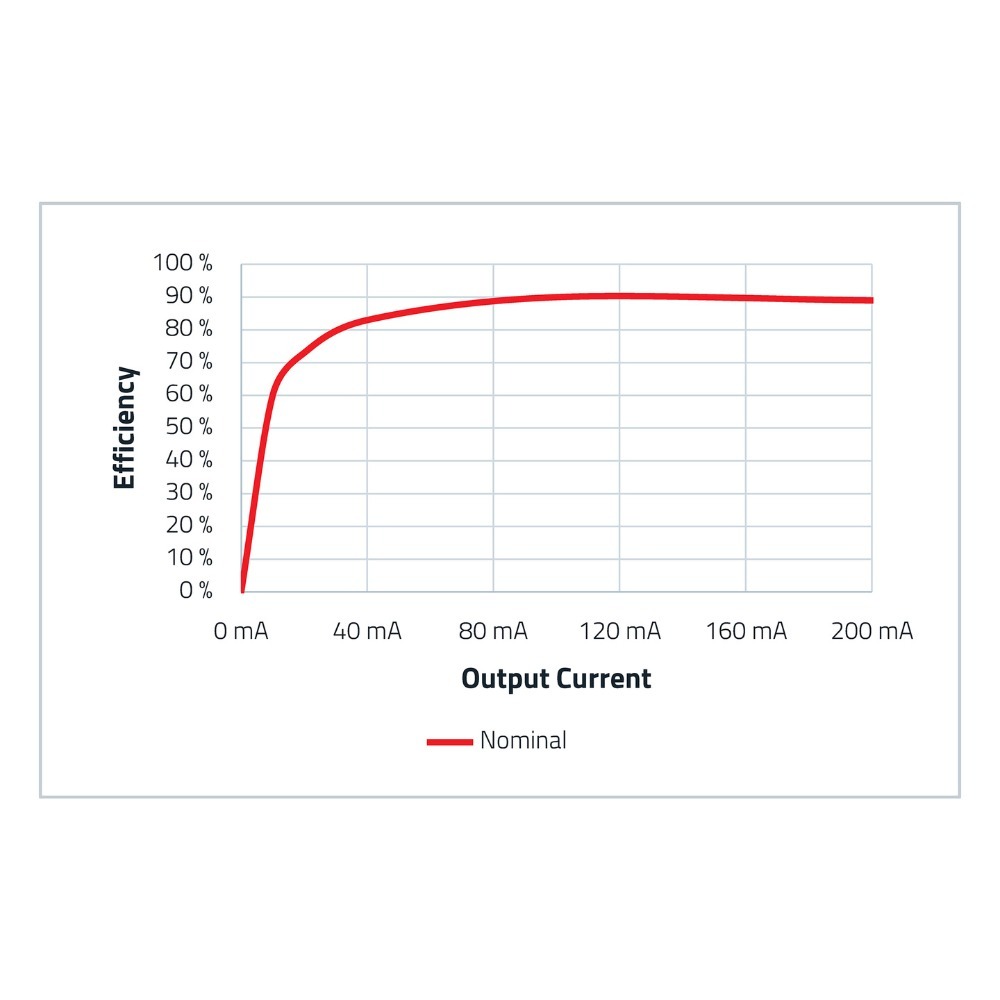

Hoher und stabiler Wirkungsgrad über den gesamten Ausgangsstrombereich. Aufgrund seines hohen Wirkungsgrades von bis zu 91 % unterstützt er ein "cooles Design" und kann daher in einem Betriebstemperaturbereich von -40 °C bis zu 100 °C ohne Derating eingesetzt werden. Mit dem optimalen Temperaturbereich für jede industrielle Anwendung und der Integration aller Kernkomponenten reduziert er den Entwicklungsaufwand und die Komplexität auf ein Minimum.

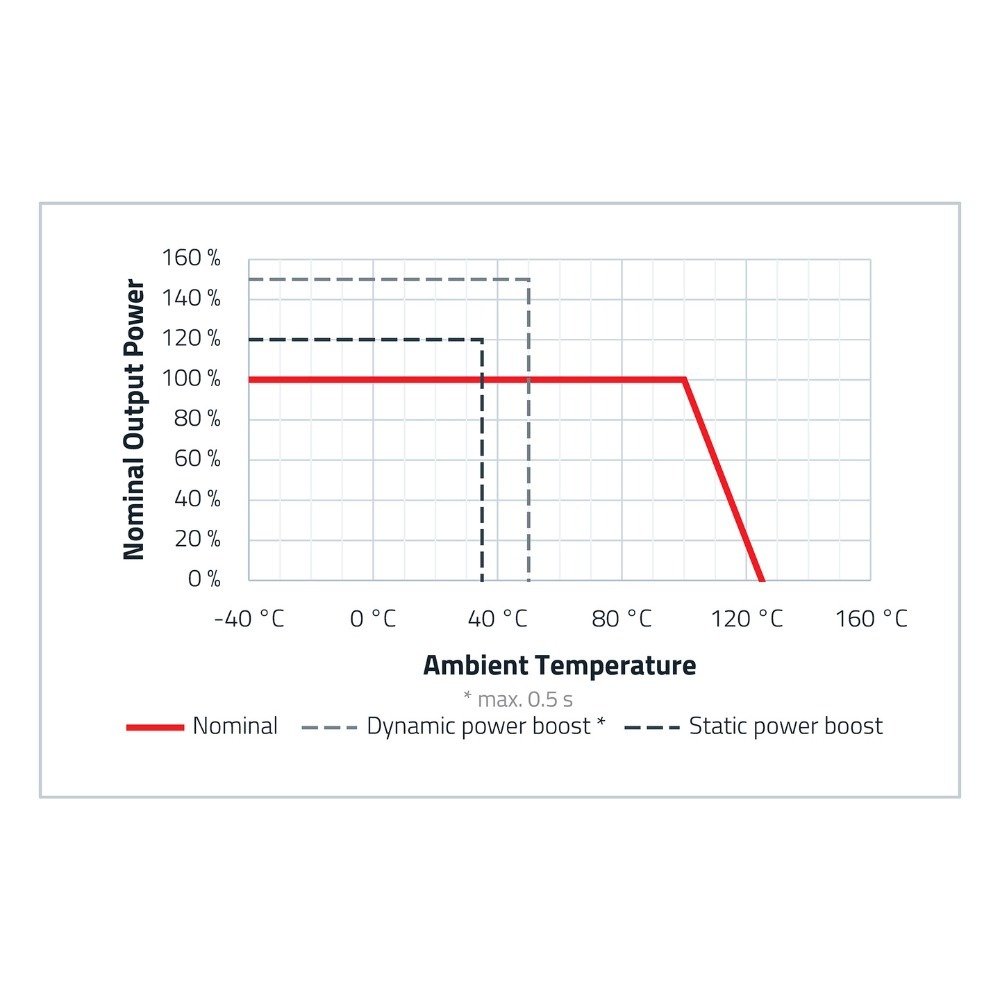

Derating-Kurven mit allen möglichen Betriebsarten. Mit der Power-Boost-Funktion kann zusätzlicher Strom bereitgestellt werden, so dass das Modul die Anforderungen erfüllen kann:
Unvorhergesehener Anstieg der Lastanforderungen
Monotone Aufladung von kapazitiven Lasten
Reserveleistung für momentane Anforderungen derAnwendung
Service & Support
Sie haben Fragen oder Anregungen zu den Themen Design-In Support, PCB-Layout Review, EMC Filter oder thermisches Design? Wir helfen Ihnen gerne weiter!
Mit wenigen Details können wir Ihre Anfrage beantworten.
Videos

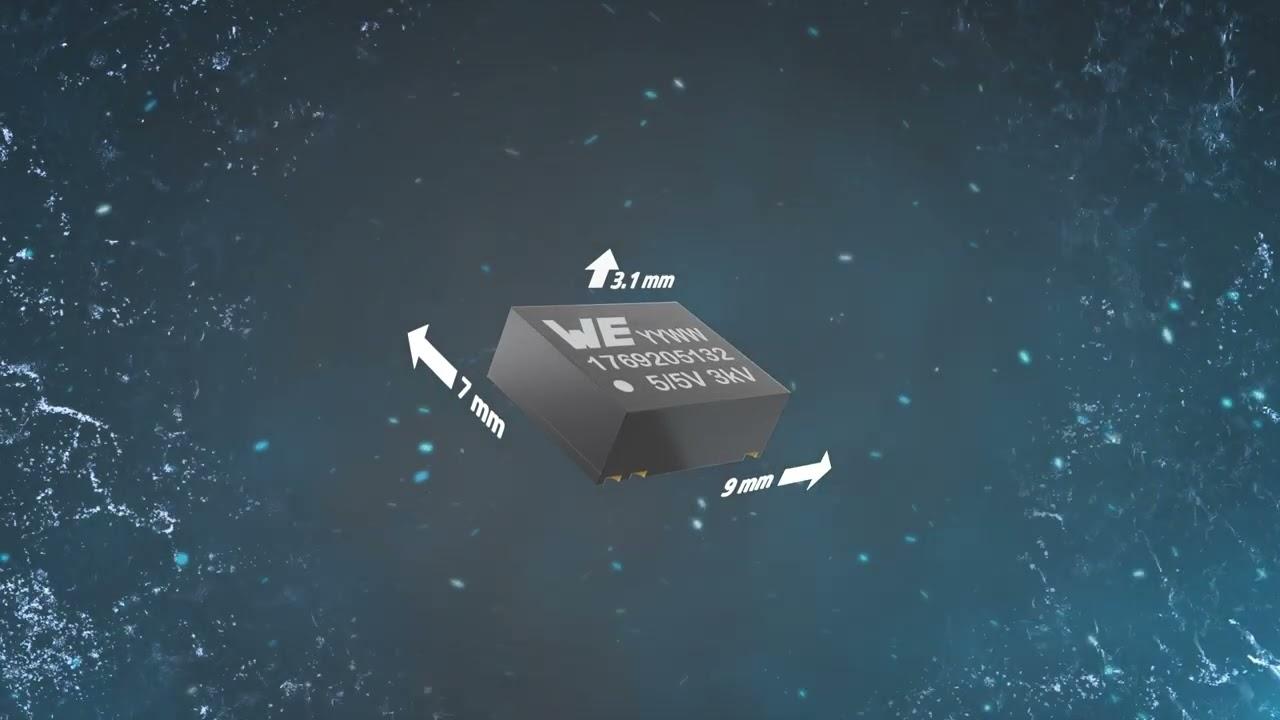

Let`s meet our: MagI³C-FIMM Fixed Isolated MicroModule
