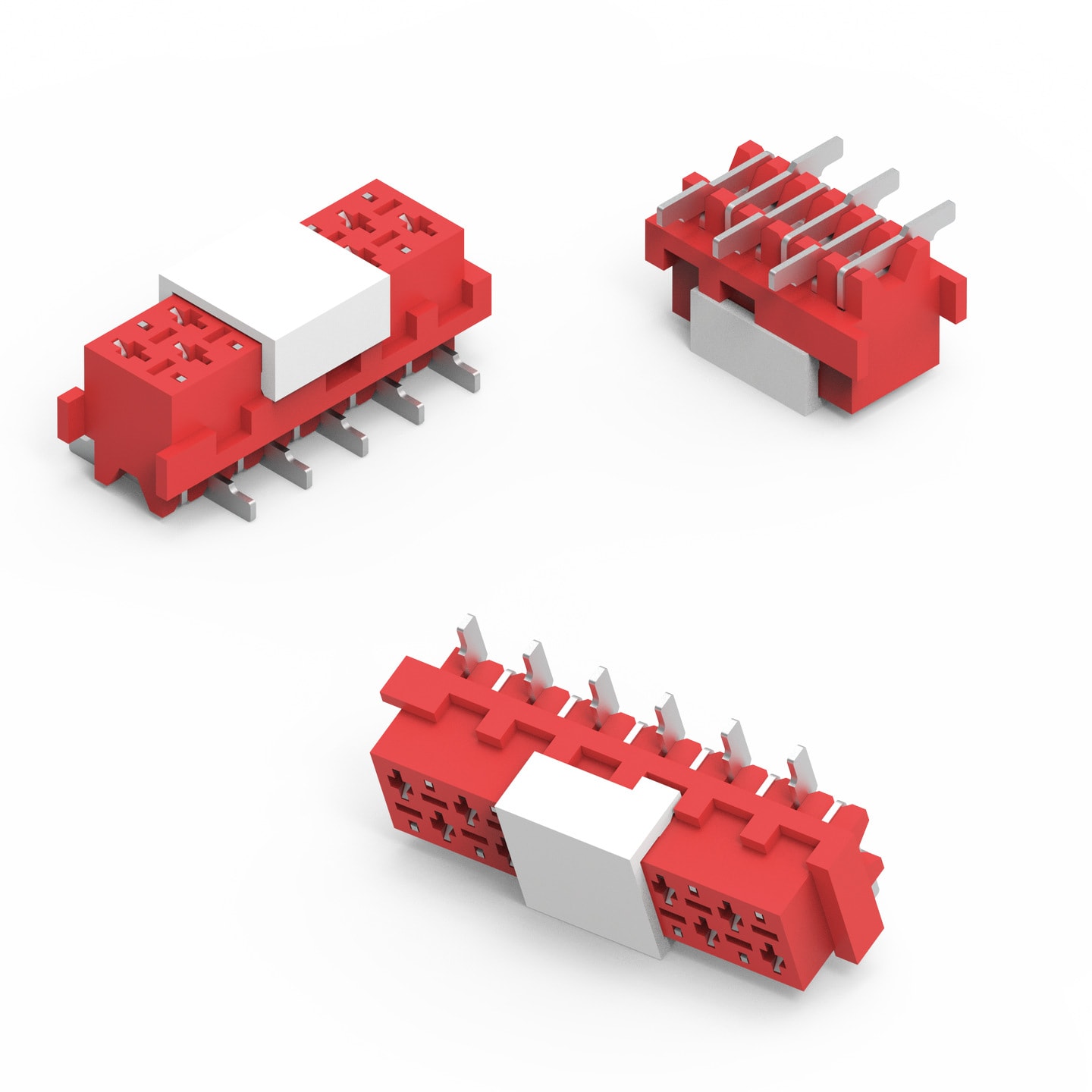

WR-MM Female SMT Connector with Polarization

Material Properties
Isolationsmaterial	PA6T
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Rot
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Mattzinn über Nickel
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Raster	2.54 mm
Gender	Weiblich

Electrical Properties
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	10 mΩ
R_ISO	1000 MΩ

Packaging Properties
cULus Zulassung	E323964
Verpackung	Tape and Reel

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins (pcs)	Testbedingung P	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
690367280476	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367280476 (rev1).pdf \| 98.4 KB IGS 690367280476 (rev1).iges \| 1.4 MB STP 690367280476 (rev1).stp \| 603.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	4	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
690367280676	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367280676 (rev1).pdf \| 127.9 KB IGS 690367280676 (rev1).iges \| 1.9 MB STP 690367280676 (rev1).stp \| 802.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	6	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
690367280876	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367280876 (rev1).pdf \| 151 KB IGS 690367280876 (rev1).iges \| 2.3 MB STP 690367280876 (rev1).stp \| 1011.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	8	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
690367281076	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367281076 (rev1).pdf \| 178.3 KB IGS 690367281076 (rev1).iges \| 2.8 MB STP 690367281076 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	10	per Row	Weiblich	Gerade	1.5	Tape and Reel	612690 690001
690367281276	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367281276 (rev1).pdf \| 209.8 KB IGS 690367281276 (rev1).iges \| 3.3 MB STP 690367281276 (rev1).stp \| 1.4 MB Alle 6 Dateien als ZIP herunterladen ZIP	12	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
690367281476	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367281476 (rev1).pdf \| 236.3 KB IGS 690367281476 (rev1).iges \| 3.7 MB STP 690367281476 (rev1).stp \| 1.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	14	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
690367281676	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367281676 (rev1).pdf \| 264.5 KB IGS 690367281676 (rev1).iges \| 4.2 MB STP 690367281676 (rev1).stp \| 1.8 MB Alle 6 Dateien als ZIP herunterladen ZIP	16	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
690367281876	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367281876 (rev1).pdf \| 294.5 KB IGS 690367281876 (rev1).iges \| 4.7 MB STP 690367281876 (rev1).stp \| 2 MB Alle 6 Dateien als ZIP herunterladen ZIP	18	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
690367282076	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367282076 (rev1).pdf \| 321 KB IGS 690367282076 (rev1).iges \| 5.1 MB STP 690367282076 (rev1).stp \| 2.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	20	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
690367282276	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367282276 (rev1).pdf \| 355 KB IGS 690367282276 (rev1).iges \| 5.6 MB STP 690367282276 (rev1).stp \| 2.4 MB Alle 6 Dateien als ZIP herunterladen ZIP	22	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
690367282476	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367282476 (rev1).pdf \| 385 KB IGS 690367282476 (rev1).iges \| 6.1 MB STP 690367282476 (rev1).stp \| 2.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	24	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001
690367282676	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MM (rev22a).IntLib \| 16.3 MB CDS Cadence_WR-MM (rev19a).zip \| 12.4 MB EAG Eagle_WR-MM (rev20b).lbr \| 1.1 MB CAD-Dateien ZIP 3D 690367282676 (rev1).pdf \| 412.5 KB IGS 690367282676 (rev1).iges \| 6.5 MB STP 690367282676 (rev1).stp \| 2.8 MB Alle 6 Dateien als ZIP herunterladen ZIP	26	per Row	Weiblich	Gerade	1.5	Tape and Reel	690001

Artikel Nr.	Datenblatt
690367280476	SPEC
690367280676	SPEC
690367280876	SPEC
690367281076	SPEC
690367281276	SPEC
690367281476	SPEC
690367281676	SPEC
690367281876	SPEC
690367282076	SPEC
690367282276	SPEC
690367282476	SPEC
690367282676	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Pins (pcs)	Testbedingung P	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
