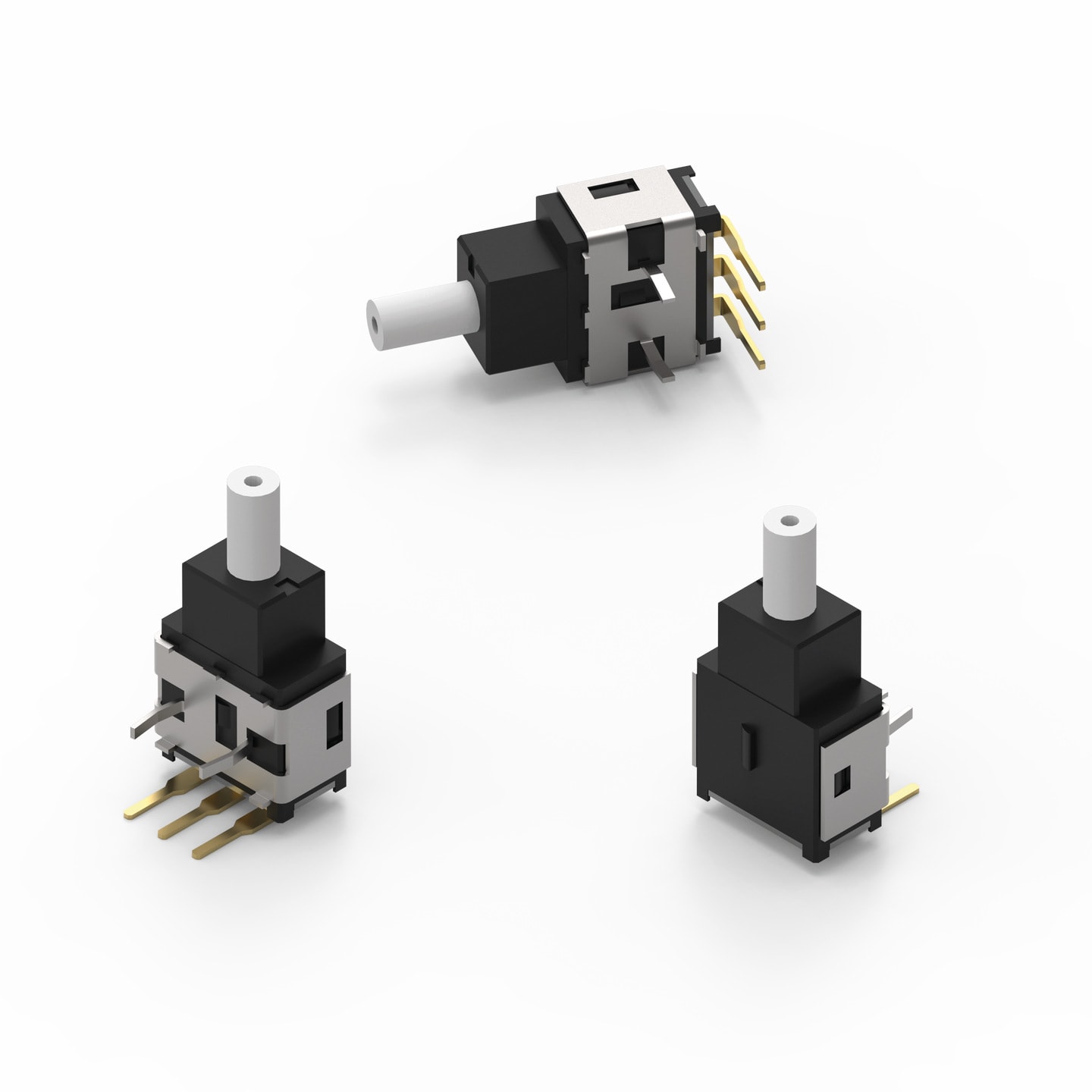

WS-PBTU THT Push Button Switch Right Angled 9.8x18.5 mm

Material Properties
Abdeckungsmaterial	PA66
Abdeckung Brennbarkeitsklasse	UL94 V-0
Actuatormaterial	POM
Actuator Brennbarkeitsklasse	UL94 HB
Federmaterial	Kohlenstoffstahl
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Silber
Anschlussmaterial	Kupferlegierung
Anschlussbeschichtung	Gold

Electrical Properties
P_Rated	0.4 V*A
ursprünglicher Kontaktwiderstand	50 mΩ
R_ISO	500 MΩ
Spannungsfestigkeit	500 V (AC)

General Information
Betriebstemperatur	-40 °C up to +85 °C

	Artikel Nr.	Datenblatt	Downloads	Status	Schaltbild	Schaltfunktion	Betätigungsfunktion	Muster
	465031772505	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-PBTU (rev22b).IntLib \| 181.5 KB CDS Cadence_WS-PBTU (rev22a).zip \| 708.4 KB EAG Eagle_WS-PBTU (rev22a).lbr \| 23.8 KB CAD-Dateien ZIP IGS 465031772505 (rev1).igs \| 1.3 MB STP 465031772505 (rev1).stp \| 496.4 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	SPDT	ON-(ON)	automatische Rückstellung
