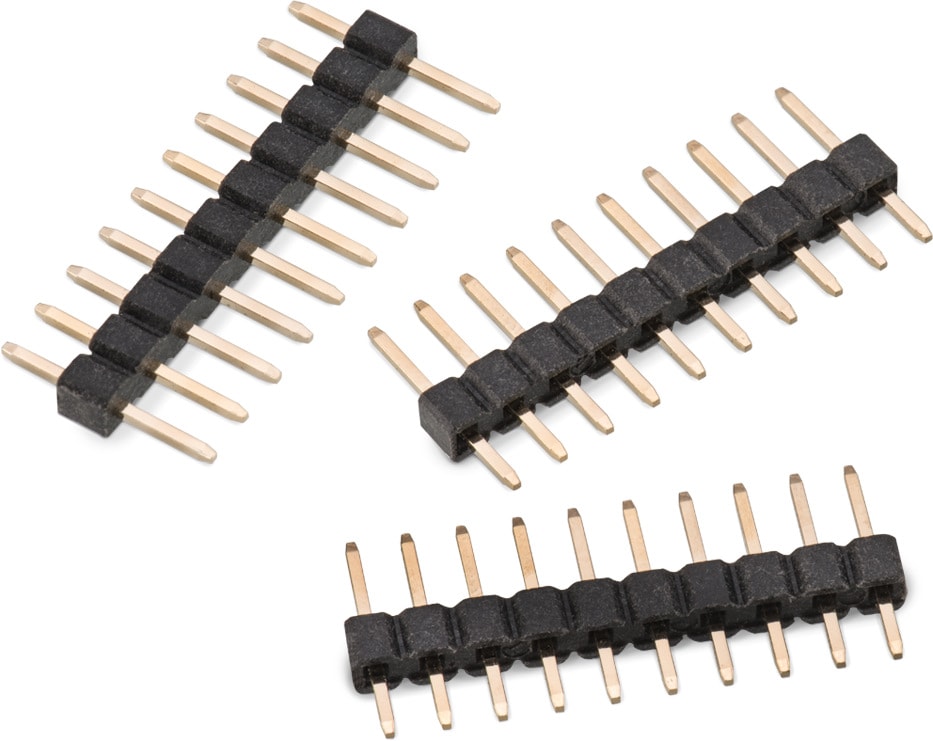

WR-PHD 2.00 mm THT Pin Header

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins (Value)	2 pcs; 3 pcs; 4 pcs; 6 pcs; 8 pcs; 10 pcs; 20 pcs; 32 pcs

Material Properties
Isolationsmaterial	PA9T
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	Lead free / RoHS
Raster	2 mm
Haltbarkeit	50 Cycles
Reihen	Single
Gender	Pin Header
Typ	Gerade

Electrical Properties
I_{R 1}	2 A
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
	62000211121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_62000211121 (rev1).pdf \| 21.6 KB IGS Download_IGES_62000211121 (rev1).iges \| 242.2 KB STP Download_STP_62000211121 (rev1).stp \| 59.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Single	Pin Header	Gerade	2	Beutel	–
	62000311121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_62000311121 (rev1).pdf \| 24.7 KB IGS Download_IGES_62000311121 (rev1).iges \| 303.4 KB STP Download_STP_62000311121 (rev1).stp \| 74.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Single	Pin Header	Gerade	2	Beutel	–
	62000411121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_62000411121 (rev1).pdf \| 29 KB IGS Download_IGES_62000411121 (rev1).iges \| 381.7 KB STP Download_STP_62000411121 (rev1).stp \| 93.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Single	Pin Header	Gerade	2	Beutel	613001
	62000611121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_62000611121 (rev1).pdf \| 39.4 KB IGS Download_IGES_62000611121 (rev1).iges \| 513.5 KB STP 62000611121 (rev1).stp \| 123.9 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Single	Pin Header	Gerade	2	Beutel	–
	62000811121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_62000811121 (rev1).pdf \| 47.9 KB IGS Download_IGES_62000811121 (rev1).iges \| 662.5 KB STP Download_STP_62000811121 (rev1).stp \| 157.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Single	Pin Header	Gerade	2	Beutel	613001
	62001011121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_62001011121 (rev1).pdf \| 56 KB IGS Download_IGES_62001011121 (rev1).iges \| 809.3 KB STP 62001011121 (rev1).stp \| 191.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Single	Pin Header	Gerade	2	Beutel	612690 613001
	62002011121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_62002011121 (rev1).pdf \| 97.9 KB IGS Download_IGES_62002011121 (rev1).iges \| 1.5 MB STP 62002011121 (rev1).stp \| 354.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	Single	Pin Header	Gerade	2	Beutel	613001
	62003211121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_62003211121 (rev1).pdf \| 150.8 KB IGS Download_IGES_62003211121 (rev1).iges \| 2.3 MB STP 62003211121 (rev1).stp \| 563.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	32	Single	Pin Header	Gerade	2	Beutel	613001
