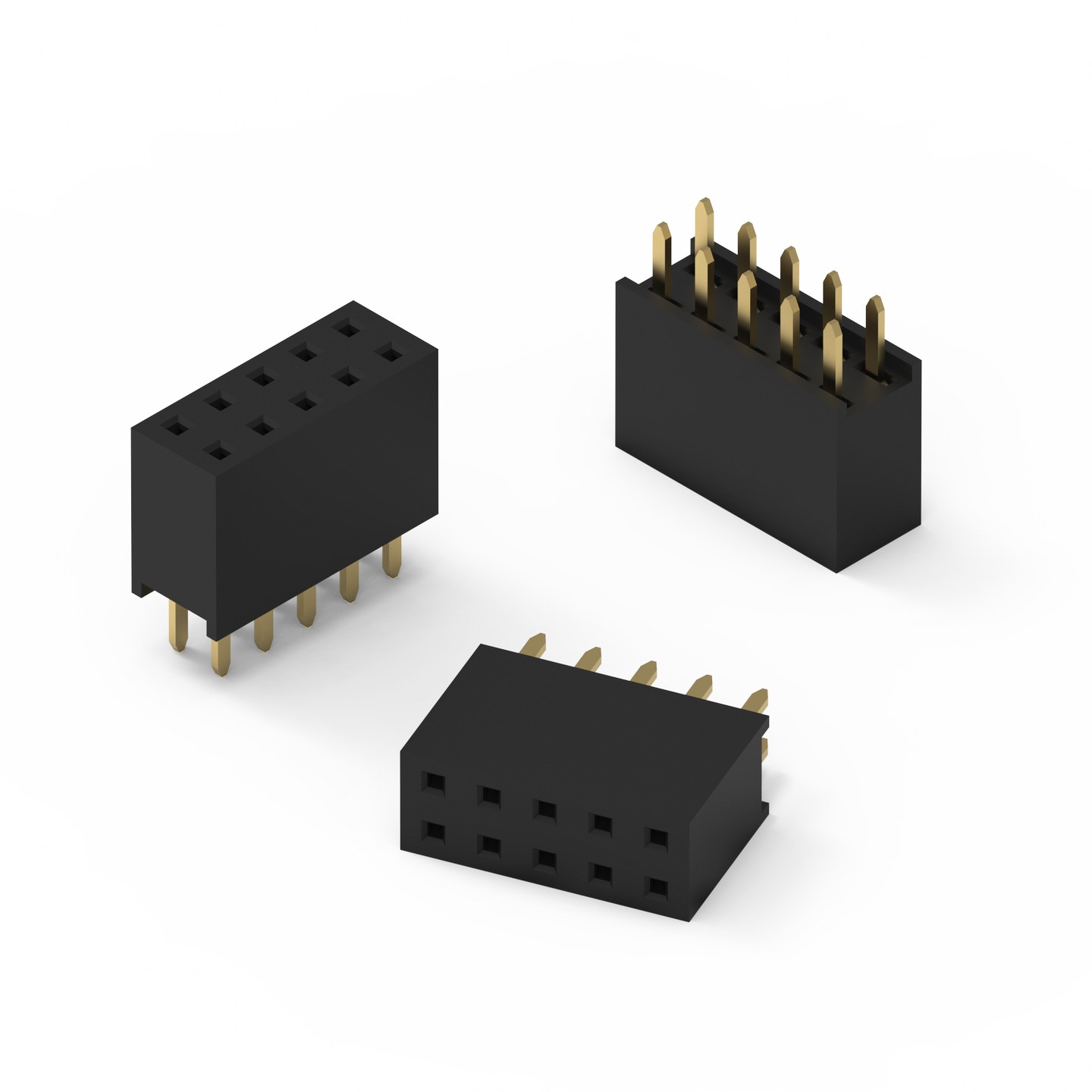

WR-PHD 2.54 mm Dual Socket Header

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins (Value)	4 pcs; 6 pcs; 8 pcs; 10 pcs; 12 pcs; 14 pcs; 16 pcs; 18 pcs; 20 pcs; 22 pcs; 24 pcs; 26 pcs; 28 pcs; 30 pcs; 32 pcs; 34 pcs; 36 pcs; 40 pcs; 44 pcs; 64 pcs; 72 pcs

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	Lead free / RoHS
Raster	2.54 mm
Haltbarkeit	25 Mating cycles
Reihen	Dual
Gender	Socket Header
Typ	Gerade

Electrical Properties
I_{R 1}	3 A
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tray

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit
61300421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300421821_1 (rev1).pdf \| 54.3 KB IGS 61300421821 (rev1).iges \| 543.7 KB STP 61300421821 (rev1).stp \| 119.9 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Dual	Socket Header	Gerade	3	Tray	–
61300621821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300621821_1 (rev1).pdf \| 65.3 KB IGS 61300621821 (rev1).iges \| 677.6 KB STP 61300621821 (rev1).stp \| 150.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Dual	Socket Header	Gerade	3	Tray	–
61300821821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300821821_1 (rev1).pdf \| 70.4 KB IGS 61300821821 (rev1).iges \| 812.3 KB STP 61300821821 (rev1).stp \| 182.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Dual	Socket Header	Gerade	3	Tray	613001
61301021821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301021821_1 (rev1).pdf \| 77.5 KB IGS 61301021821 (rev1).iges \| 946.7 KB STP 61301021821 (rev1).stp \| 213.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Dual	Socket Header	Gerade	3	Tray	613001
61301221821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301221821_1 (rev1).pdf \| 84.7 KB IGS 61301221821 (rev1).iges \| 1.1 MB STP 61301221821 (rev1).stp \| 245.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	Dual	Socket Header	Gerade	3	Tray	–
61301421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301421821_1 (rev1).pdf \| 91.8 KB IGS 61301421821 (rev1).iges \| 1.2 MB STP 61301421821 (rev1).stp \| 275.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	Dual	Socket Header	Gerade	3	Tray	–
61301621821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301621821_1 (rev1).pdf \| 99 KB IGS 61301621821 (rev1).iges \| 1.3 MB STP 61301621821 (rev1).stp \| 306.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Dual	Socket Header	Gerade	3	Tray	–
61301821821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301821821_1 (rev1).pdf \| 106.2 KB IGS 61301821821 (rev1).iges \| 1.5 MB STP 61301821821 (rev1).stp \| 338.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	Dual	Socket Header	Gerade	3	Tray	–
61302021821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61302021821_1 (rev1).pdf \| 92.7 KB IGS 61302021821 (rev1).iges \| 1.6 MB STP 61302021821 (rev1).stp \| 370.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	Dual	Socket Header	Gerade	3	Tray	613001
61302221821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61302221821_1 (rev1).pdf \| 119.9 KB IGS 61302221821 (rev1).iges \| 1.7 MB STP 61302221821 (rev1).stp \| 403.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	Dual	Socket Header	Gerade	3	Tray	–
61302421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61302421821_1 (rev1).pdf \| 127.2 KB IGS 61302421821 (rev1).iges \| 1.8 MB STP 61302421821 (rev1).stp \| 433.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Dual	Socket Header	Gerade	3	Tray	–
61302621821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61302621821_1 (rev1).pdf \| 134.4 KB IGS 61302621821 (rev1).iges \| 2 MB STP 61302621821 (rev1).stp \| 467.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	Dual	Socket Header	Gerade	3	Tray	–
61302821821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61302821821_1 (rev1).pdf \| 141.7 KB IGS 61302821821 (rev1).iges \| 2.1 MB STP 61302821821 (rev1).stp \| 499 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	28	Dual	Socket Header	Gerade	3	Tray	–
61303021821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61303021821_1 (rev1).pdf \| 149 KB IGS 61303021821 (rev1).iges \| 2.2 MB STP 61303021821 (rev1).stp \| 531.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	Dual	Socket Header	Gerade	3	Tray	–
61303221821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61303221821_1 (rev1).pdf \| 156.3 KB IGS 61303221821 (rev1).iges \| 2.4 MB STP 61303221821 (rev1).stp \| 564.9 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	32	Dual	Socket Header	Gerade	3	Tray	–
61303421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61303421821_1 (rev1).pdf \| 162.9 KB IGS 61303421821 (rev1).iges \| 2.5 MB STP 61303421821 (rev1).stp \| 599.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	34	Dual	Socket Header	Gerade	3	Tray	–
61303621821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61303621821_1 (rev1).pdf \| 170.2 KB IGS 61303621821 (rev1).iges \| 2.6 MB STP 61303621821 (rev1).stp \| 635.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	36	Dual	Socket Header	Gerade	3	Tray	–
61304021821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61304021821_1 (rev1).pdf \| 183.4 KB IGS 61304021821 (rev1).iges \| 2.9 MB STP 61304021821 (rev1).stp \| 699.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	Dual	Socket Header	Gerade	3	Tray	–
61304421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61304421821_1 (rev1).pdf \| 198.1 KB IGS 61304421821 (rev1).iges \| 3.2 MB STP 61304421821 (rev1).stp \| 769.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	44	Dual	Socket Header	Gerade	3	Tray	–
61306421821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61306421821_1 (rev1).pdf \| 271.8 KB IGS 61306421821 (rev1).iges \| 4.5 MB STP 61306421821 (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	64	Dual	Socket Header	Gerade	3	Tray	–
61307221821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61307221821_1 (rev1).pdf \| 301.5 KB IGS 61307221821 (rev1).iges \| 5 MB STP 61307221821 (rev1).stp \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	72	Dual	Socket Header	Gerade	3	Tray	–
