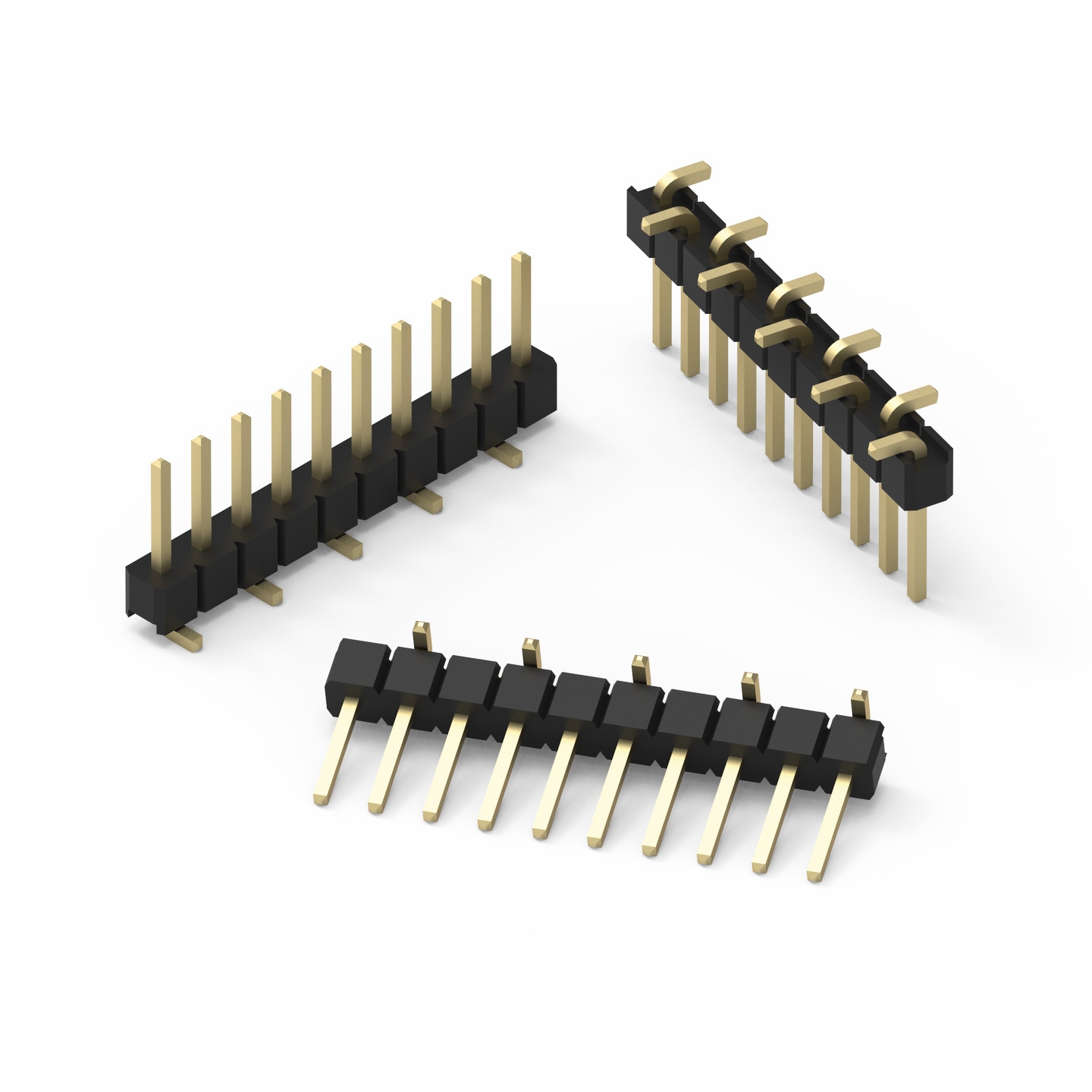

WR-PHD 2.54 mm SMT Pin Header

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins	4 pcs; 6 pcs; 10 pcs; 14 pcs; 15 pcs; 16 pcs; 24 pcs; 32 pcs; 34 pcs; 36 pcs

Material Properties
Isolationsmaterial	PA6T
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Gestanzt; Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C; -40 °C up to +125 °C
Einhaltung	Bleifrei / RoHS; Lead free / RoHS
Raster	2.54 mm
Haltbarkeit	25 Mating cycles; 25 Steckzyklen
Reihen	Single
Gender	Pin Header; Stiftleiste
Typ	Gerade Type 1; Straight Type 1; Straight Type 2

Electrical Properties
I_{R 1}	3 A
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Stange; Tube

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
	61000418321	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 6100xx18321_1 (rev1).pdf \| 111.6 KB IGS 61000418321_TYPE_2 (rev1).igs \| 465.4 KB STP 61000418321_TYPE_2 (rev1).stp \| 181 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Single	Pin Header	Straight Type 2	3	Tube	–
	61000418221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61000418221 (rev1).pdf \| 31.3 KB IGS Download_IGES_61000418221 (rev1).iges \| 465.5 KB STP Download_STP_61000418221 (rev1).stp \| 184.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Single	Pin Header	Straight Type 1	3	Tube	–
	61000618221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61000618221 (rev1).pdf \| 41.7 KB IGS Download_IGES_61000618221 (rev1).iges \| 642.9 KB STP 61000618221_TYPE_1 (rev1).stp \| 252.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Single	Pin Header	Straight Type 1	3	Tube	613001
	61000618321	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 6100xx18321_1 (rev1).pdf \| 111.6 KB IGS 61000618321_TYPE_2 (rev1).igs \| 642.8 KB STP 61000618321_TYPE_2 (rev1).stp \| 248.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Single	Pin Header	Straight Type 2	3	Tube	613001
	61001018221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61001018221 (rev1).pdf \| 59.5 KB IGS Download_IGES_61001018221 (rev1).iges \| 999.4 KB STP 61001018221_TYPE_1 (rev1).stp \| 390.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Single	Pin Header	Straight Type 1	3	Tube	613001
	61001018321	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 6100xx18321_1 (rev1).pdf \| 111.6 KB IGS 61001018321_TYPE_2 (rev1).igs \| 999.3 KB STP 61001018321_TYPE_2 (rev1).stp \| 385.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Single	Pin Header	Straight Type 2	3	Tube	613001
	61001418221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61001418221 (rev1).pdf \| 77.5 KB IGS Download_IGES_61001418221 (rev1).iges \| 1.3 MB STP 61001418221_TYPE_1 (rev1).stp \| 527.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	Single	Pin Header	Straight Type 1	3	Tube	–
	61001518221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61001518221 (rev1).pdf \| 85.1 KB IGS IGS_61001518221 (rev1).iges \| 1.4 MB STP STP_61001518221 (rev1).stp \| 325.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Single	Stiftleiste	Gerade Type 1	3	Stange	–
	61001618221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61001618221 (rev1).pdf \| 86.6 KB IGS Download_IGES_61001618221 (rev1).iges \| 1.5 MB STP 61001618221_TYPE_1 (rev1).stp \| 596.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Single	Pin Header	Straight Type 1	3	Tube	613001
	61001618321	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 6100xx18321_1 (rev1).pdf \| 111.6 KB IGS 61001618321_TYPE_2 (rev1).igs \| 1.5 MB STP 61001618321_TYPE_2 (rev1).stp \| 588.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Single	Pin Header	Straight Type 2	3	Tube	613001
	61002418221	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61002418221 (rev1).pdf \| 122.9 KB IGS Download_IGES_61002418221 (rev1).iges \| 2.2 MB STP 61002418221_TYPE_1 (rev1).stp \| 880.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Single	Pin Header	Straight Type 1	3	Tube	–
	61002418321	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 6100xx18321_1 (rev1).pdf \| 111.6 KB IGS 61002418321_TYPE_2 (rev1).igs \| 2.2 MB STP 61002418321_TYPE_2 (rev1).stp \| 869.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Single	Pin Header	Straight Type 2	3	Tube	–
	61003218221	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP IGS Download_IGES_61003218221 (rev1).iges \| 3 MB STP 61003218221_TYPE_1 (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	32	Single	Pin Header	Straight Type 1	3	Tube	–
	61003218321	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 6100xx18321_1 (rev1).pdf \| 111.6 KB IGS 61003218321_TYPE_2 (rev1).igs \| 3 MB STP 61003218321_TYPE_2 (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	32	Single	Pin Header	Straight Type 2	3	Tube	–
	61003418321	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 6100xx18321_1 (rev1).pdf \| 111.6 KB IGS 61003418321_TYPE_2 (rev1).igs \| 3.1 MB STP 61003418321_TYPE_2 (rev1).stp \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	34	Single	Pin Header	Straight Type 2	3	Tube	–
	61003618321	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24c).lbr \| 5.2 MB CAD-Dateien ZIP 3D 6100xx18321_1 (rev1).pdf \| 111.6 KB IGS 61003618321_TYPE_2 (rev1).igs \| 3.3 MB STP 61003618321_TYPE_2 (rev1).stp \| 1.3 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	36	Single	Pin Header	Straight Type 2	3	Tube	–

	Artikel Nr.	Datenblatt
	61000418321	SPEC
	61000418221	SPEC
	61000618221	SPEC
	61000618321	SPEC
	61001018221	SPEC
	61001018321	SPEC
	61001418221	SPEC
	61001518221	SPEC
	61001618221	SPEC
	61001618321	SPEC
	61002418221	SPEC
	61002418321	SPEC
	61003218221	SPEC
	61003218321	SPEC
	61003418321	SPEC
	61003618321	SPEC
