WS-RSTV 27.6 x 13.8 mm Panel Cut-Out Rocker Switch with 0.25'' quick connect terminal

WS-RSTV 27.6 x 13.8 mm Panel Cut-Out Rocker Switch with 0.25'' quick connect terminal
Material Properties
ActuatormaterialPA66
Actuator BrennbarkeitsklasseUL94 V-2
RahmenmaterialPA66
Rahmen BrennbarkeitsklasseUL94 V-2
Bewegliche KontaktmaterialKupferlegierung
Bewegliche KontaktbeschichtungSilber
Stationary Contact MaterialKupferlegierung
AnschlussmaterialKupferlegierung
AnschlussbeschichtungSilber
Mechanical Properties
Elektrische Lebensdauer10000 Cycles
SchaltbildSPST
General Information
Betriebstemperatur0 °C up to +85 °C
SchutzartNone
Packaging Properties
VerpackungTray
Certification
UL ApprovalE483308
ENEC 15 ApprovalENEC-03164
CQC ApprovalCQC22002362031
Glow Wire ApprovalGWEPT: 750

Artikeldaten

Artikel Nr. Daten­blatt Downloads StatusDescriptionVR
(V (AC))		Actuator-FarbeSchaltbild Muster
471005264152SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

6 Dateien

EDA-Modelle: Bauteile
ZIP

CAD-Dateien
ZIP

Alle 6 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. Marking 0 - 250 Schwarz SPST
471005264153SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

6 Dateien

EDA-Modelle: Bauteile
ZIP

CAD-Dateien
ZIP

Alle 6 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. Marking 0 I 250 Schwarz SPST
Artikel Nr. Daten­blatt
471005264152SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

471005264153SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

Muster
Artikel Nr. Daten­blatt Downloads StatusDescriptionVR
(V (AC))		Actuator-FarbeSchaltbild Muster

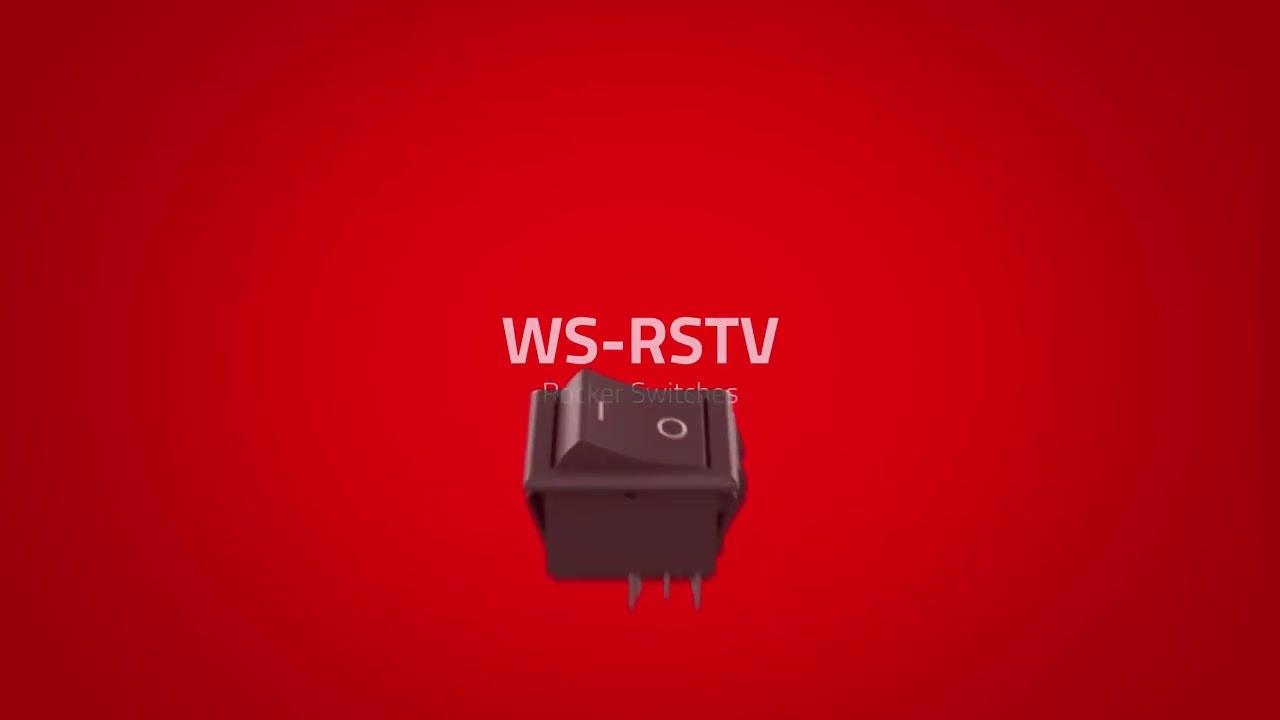

Let's meet our WS-RSTV Rocker Switches series

WS-RSTV Rocker Switches

Die Würth Elektronik Wippschalter-Serie WS-RSTV ist die Lösung für Ihre Schaltanforderungen. Mit der UL/IEC/CQC 61058-Zertifizierung und der CE UKCA-Konformität können Sie sich der Qualität und Sicherheit dieser Schalter sicher sein. Diese Schalter sind mit Nennspannungen von 12, 28 und 60 VDC erhältlich und für eine lange Lebensdauer ausgelegt. Und mit der UV-Test-Zertifizierung 60068-2-5 können Sie sicher sein, dass sie auch den härtesten Bedingungen standhalten. Testen Sie den WS-RSTV noch heute und erleben Sie den Unterschied.
