Setebos-I & EV-Kits ERWEITERT

Funkmodul 2.4 GHz mit proprietärem und Bluetooth® LE 5.1 Funkprotokoll

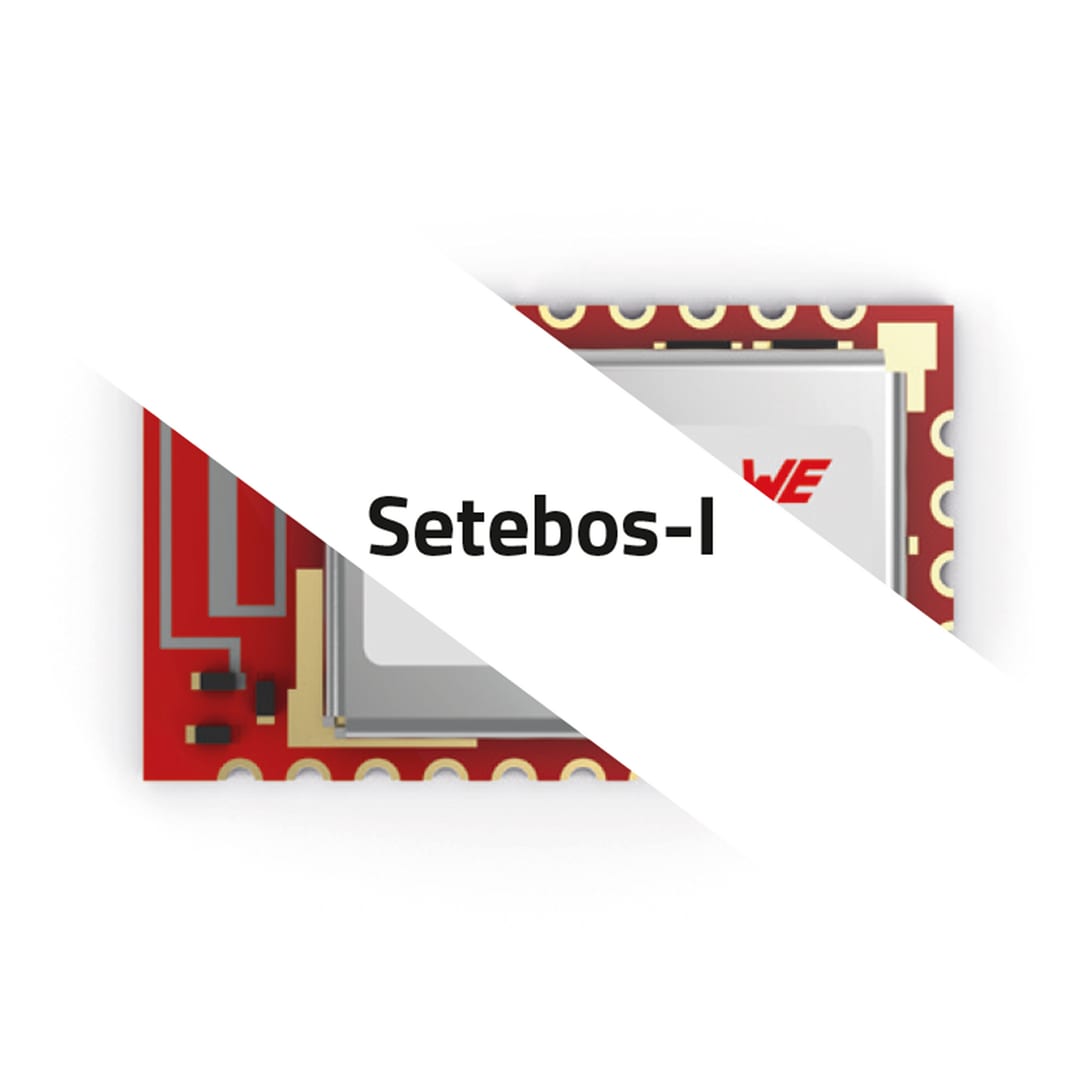

Setebos-I & EV-Kits

Merkmale

  • Konfigurierbares Funkprotokoll: Proprietär oder Bluetooth® LE 5.1
  • Im poprietären Modus verhält sich das Modul entsprechend dem Thyone-I
  • Im Bluetooth® 5.1 Modus verhält sich das Modul entsprechend dem Proteus-III
  • Nordic Seminconductor SoC nRF52840
  • Integriertes Funkprofil für 125, 500, 1000 und 2000 kbit/s
  • Nano SIM Größe: 8 x 12 x 2 mm
  • Intelligente Antennenkonfiguration (2-in-1 Modul)
  • +6 dBm TX power (ERP: 4 dBm)
  • UART Schnittstelle
  • 5 konfigurierbare digitale IO Pins (local & remote)
  • CE, FCC, IC
  • Wireless Connectivity SDK
  • Proteus Windows 10 SDK @GitHub
  • WE UART Terminal
  • Mit der Proteus-App bieten wir eine schnelle und einfache Möglichkeit zum Testen und eine Basis für Apps. Verfügbar im Google PlayStore® und im Apple AppStore® oder als Quellcode auf GitHub.

Application Notes

Entdecke, was die von Würth Elektronik entwickelte Firmware alles kann - die WE-ProWare

Artikeldaten

Alle
Setebos-I
EV-Kits
Artikel Nr. Daten­blatt Simu­lation Man­ual Downloads StatusDescriptionFrequenzbereich
(MHz)		dLoS
(m)		PTx, e.r.p.
(dBm)		Rxsens, e.r.p.
(dBm)		PTx, 50 Ω
(dBm)		VDD min.
(V)		VDD max.
(V)		Rb max.
(kbps)		ANTConnFunkmodulAntenneEvaluation Kit Angebot
2611149024021SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

–PDF – Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. Family EV-Board Setebos-I 2.4 GHz – – – – – – – – –2611011024020
 – –
2611011024020SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

PDF4 Dateien

EDA-Modelle: Bauteile
ZIP

CAD-Dateien
ZIP

Alle 4 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. Setebos-I 2402 - 2480 600 4 -98 6 1.8 3.6 2000 RF pad and internal antenna –Himalia
2611129024021
2611149024021
Artikel Nr. Daten­blatt Simu­lation
2611149024021SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

–
2611011024020SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

Angebot
Artikel Nr. Daten­blatt Simu­lation Man­ual Downloads StatusDescriptionFrequenzbereich
(MHz)		dLoS
(m)		PTx, e.r.p.
(dBm)		Rxsens, e.r.p.
(dBm)		PTx, 50 Ω
(dBm)		VDD min.
(V)		VDD max.
(V)		Rb max.
(kbps)		ANTConnFunkmodulAntenneEvaluation Kit Angebot

Software Downloads

Wireless Connectivity SDK

Das Ziel des Wireless Connectivity Software Development Kit (SDK) ist es, den Aufwand auf Kundenseite zu minimieren, damit seine Host-MCU mit Würth Elektronik eiSos Funkmodulen kommunizieren kann. Es enthält die Implementierung aller verfügbaren Befehle in reinem C-Code. Um die Integration von jedes beliebige Würth Elektronik eiSos-Funkmodul zu integrieren, muss der Anwender lediglich den entsprechenden C-Code auf seinen Host-Prozessor portieren. Dies reduziert den Zeitaufwand für die Entwicklung der Software-Schnittstelle zum Funkmodul.

Jetzt herunterladen auf GitHub

WE UART Terminal

Starten Sie Ihr Prototyping sofort.Der WE UART Terminal ist eine einfach zu bedienende PC-Software, die die vollständige Steuerung der Würth Elektronik eiSos Funkmodule über eine intuitive GUI ermöglicht. Dieses Tool zusammen mit den Evaluationsboards ermöglicht ein schnelles Prototyping und Testen verschiedener Funktionen der Funkmodule.

  • Einfache Einrichtung
  • Intuitive Benutzeroberfläche
  • Farbcodierte Paketinterpretation
  • 100% Protokollverfolgbarkeit

    Jetzt herunterladen
Proteus Windows 10 SDK

Proteus Windows 10 Software Development Kit (SDK) - Dieses Programm demonstriert, wie die in Windows 10 integrierten Runtime Funktionen benutzt werden können, um ein Proteus Bluetooth Low Energy Funkmodul zu scannen, sich mit diesem zu verbinden und Daten auszutauschen. Weitere Informationen finden sich in der readme.md Datei im Github Repository.

Jetzt herunterladen
WE Bluetooth LE Terminal App

Der wichtigste Vorteil von Bluetooth® LE-Verbindungen ist meist eine mobile App. Mit der WE Bluetooth LE Terminal App bieten wir Ihnen eine schnelle und einfache Möglichkeit zum Testen und auch eine Basis für Ihre eigene App.

Setebos-I FOTA

Setebos-I Firmware Over The Air (FOTA) - Dieses Firmware-Image wird dazu benutzt die Firmware des Setebos-I über Funk mit Hilfe eines Smartphones upzudaten. Genaue Informationen dazu befinden sich im FOTA-Kapitel des Proteus-III Handbuchs, da Setebos-I den Proteus-III Bootloader nutzt.

Auf Grund aktueller export-rechtlicher Einschränkungen sind wir angehalten, die Zurverfügungstellung von Software zu kontrollieren. Für den Download der Software, wenden Sie sich bitte direkt an unseren technischen Support oder ihren lokalen Außendienstmitarbeiter. Vielen Dank für Ihr Verständnis.

Sie wissen nicht, ob Bluetooth® oder Proprietär? Verwenden Sie beides...

Thyone-I

Setebos-I

Proteus-III

Austauschbarkeit 2.4 GHz

Wählen zwischen Bluetooth®, Wirepas oder proprietärem Funk

Berücksichtige zukünftige Trends und bewahre die Flexibilität!

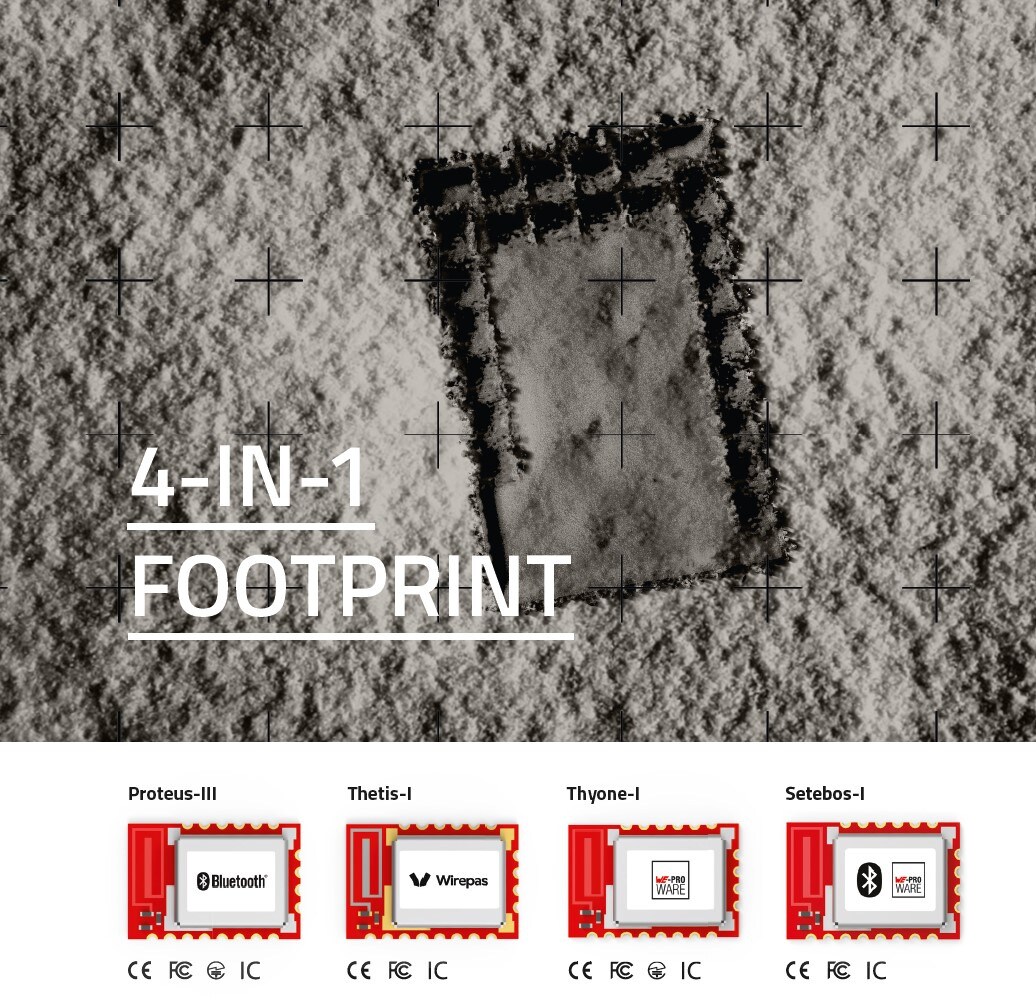

Es scheint unmöglich, sich heute auf eine drahtlose Technologie für morgen festzulegen. Wie schön wäre es, seine Anwendung jederzeit ohne Änderungen am Layout um verschiedene Funkprotokolle erweitern zu können. Würth Elektronik bietet eine hohe Freiheit mit dem Funkmodul-Footprint. Es handelt sich um eine bewährte Hardwarebasis, die Sie bereits heute vor enormen Kosten für zukünftige Neugestaltungen bewahrt. Wählen Sie zwischen einem Bluetooth®, WirepasTM oder proprietären Funkmodul oder einer kombinierten Variante aus proprietärem und Bluetooth® Funk.

  • Footprint-kompatible Funkmodule
  • Flexible Nutzung beider Technologien möglich
  • Alternative Verwendung durch Austausch des Funkmoduls
  • Zukunftssichere Schaltung mit anpassungsfähiger Schnittstelle
  • Keine Änderung der Hardware auf der Host-Seite erforderlich

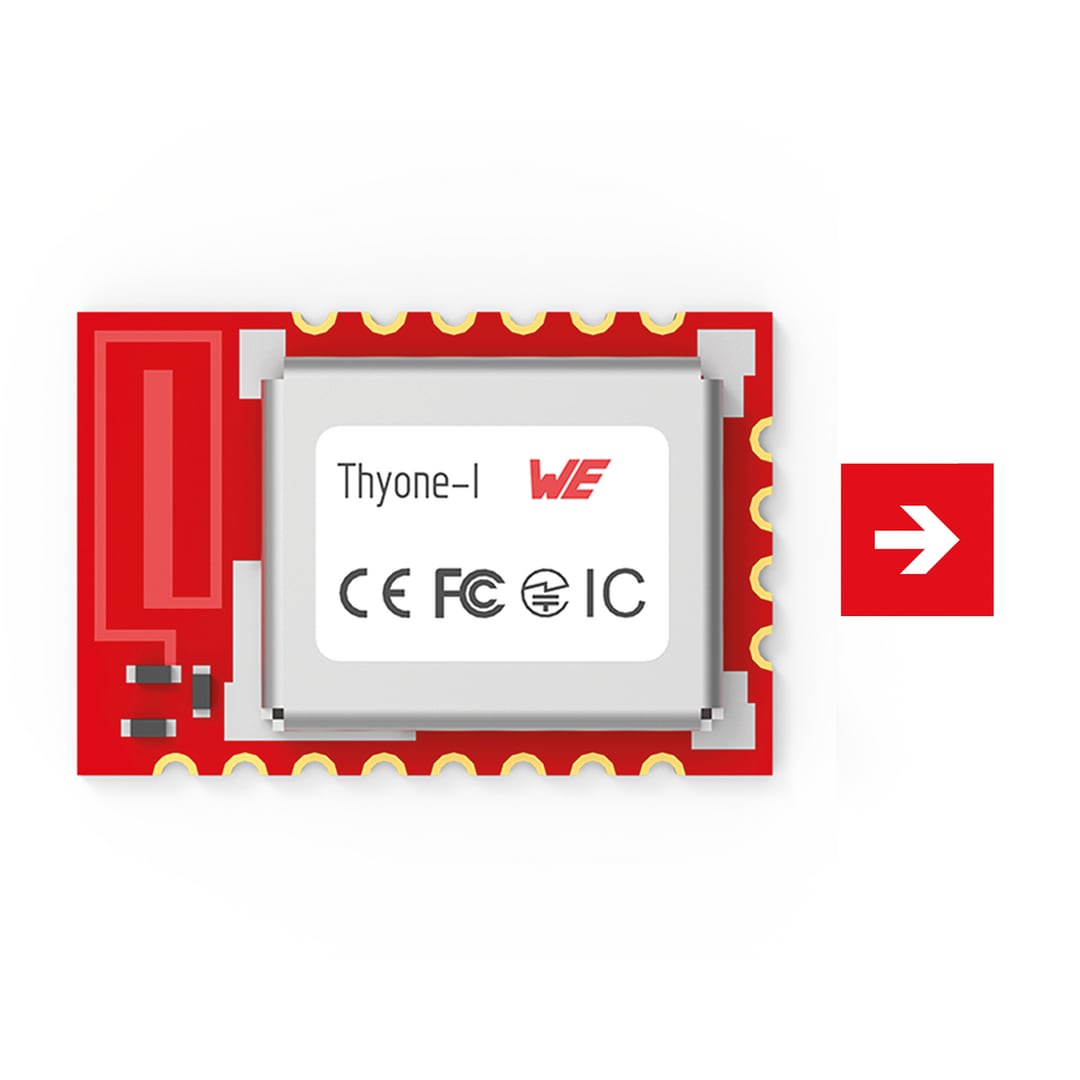

Proprietäre Anwendung mit Thyone-I

  • Für Anwendungen mit geschlossener Kommunikation
  • Kommunikation unsichtbar für Smart Devices
  • Verbindung mit einem Standardgerät nur mit einem bestimmten USB-Funkstick möglich
  • Verbundene Sensoren bauen ein sicheres Netzwerk auf

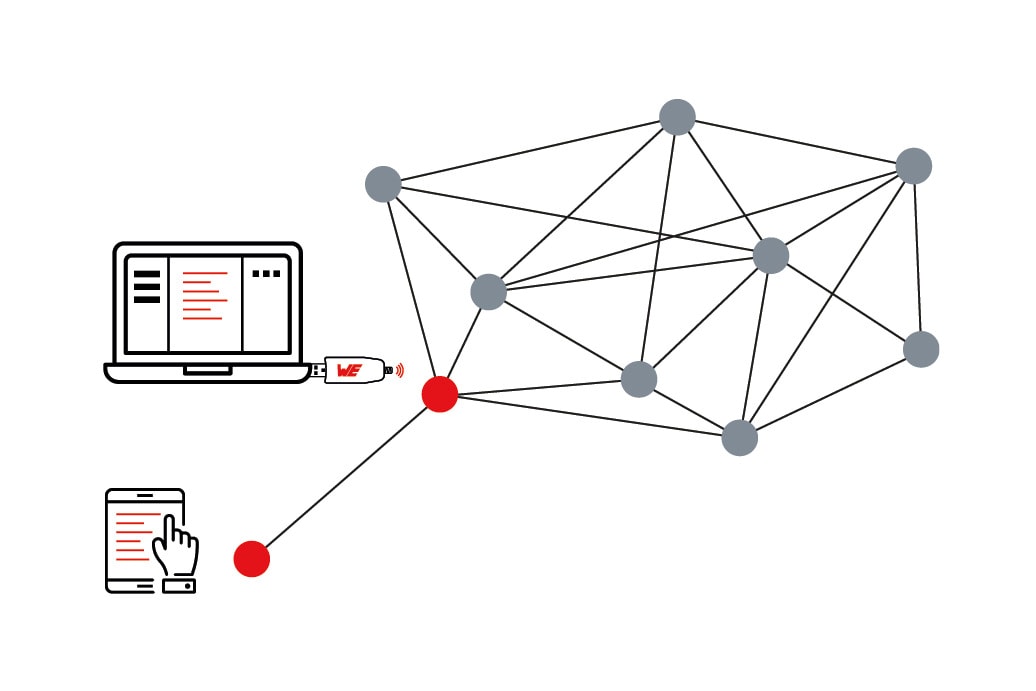

Anwendungsfall

  • Sicheres Netzwerk aufbauen
  • Einfache Verbindung zwischen den Knoten
  • Erweiterung von Schnittstellen durch Anschließen eines USB-Funksticks
  • Ein Gateway, das sicher mit dem Netzwerk verbunden ist, stellt das kombinierte Ergebnis über Bluetooth, Wi-Fi, Mobilfunk, MQTT oder auf jeder Plattform dem Benutzer zur Verfügung

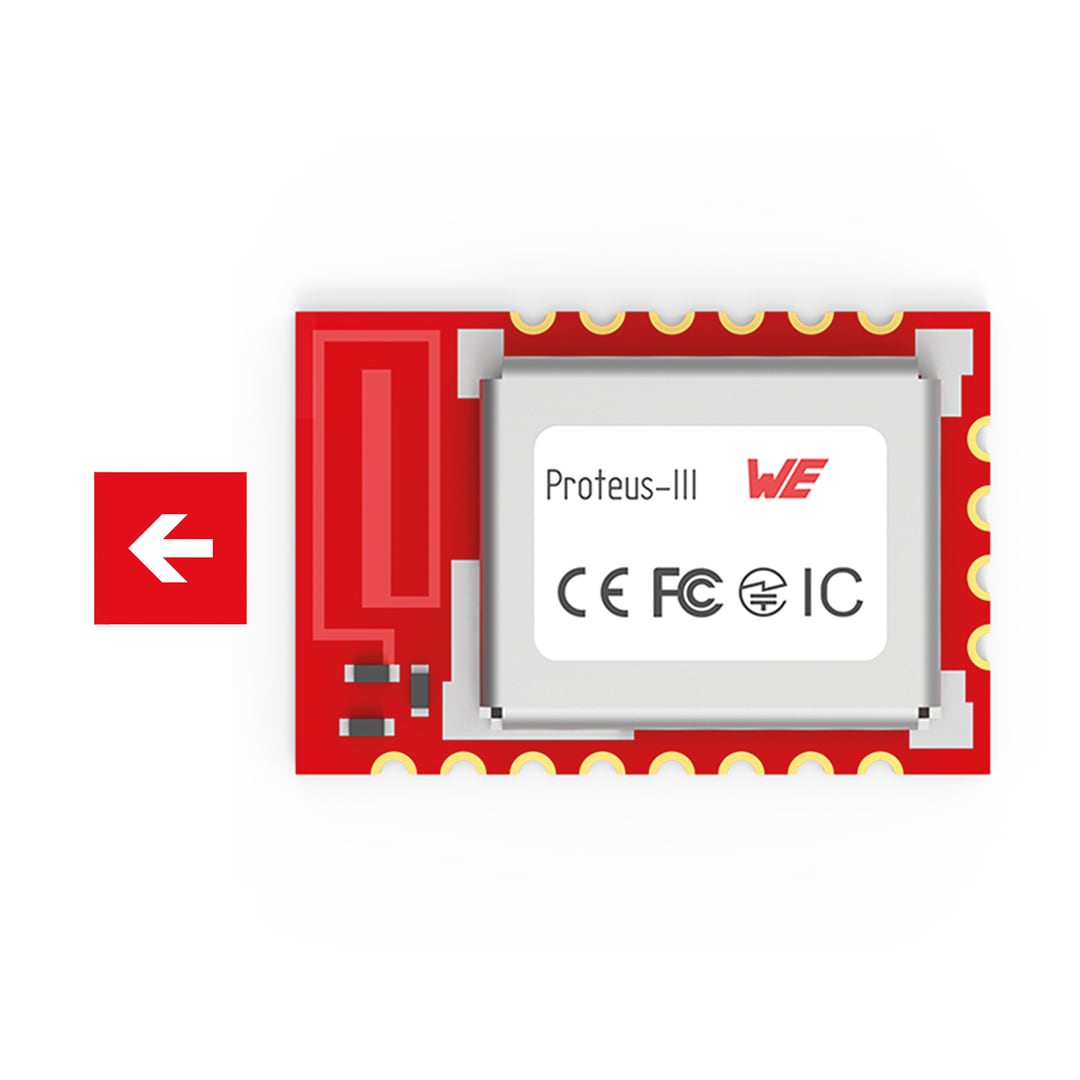

Bluetooth® Anwendung mit Proteus-III

  • Direkte Verbindung zu Smart Devices
  • Parametrierung eines Sensors
  • Auslesen von Ergebnissen aus einem Messgerät

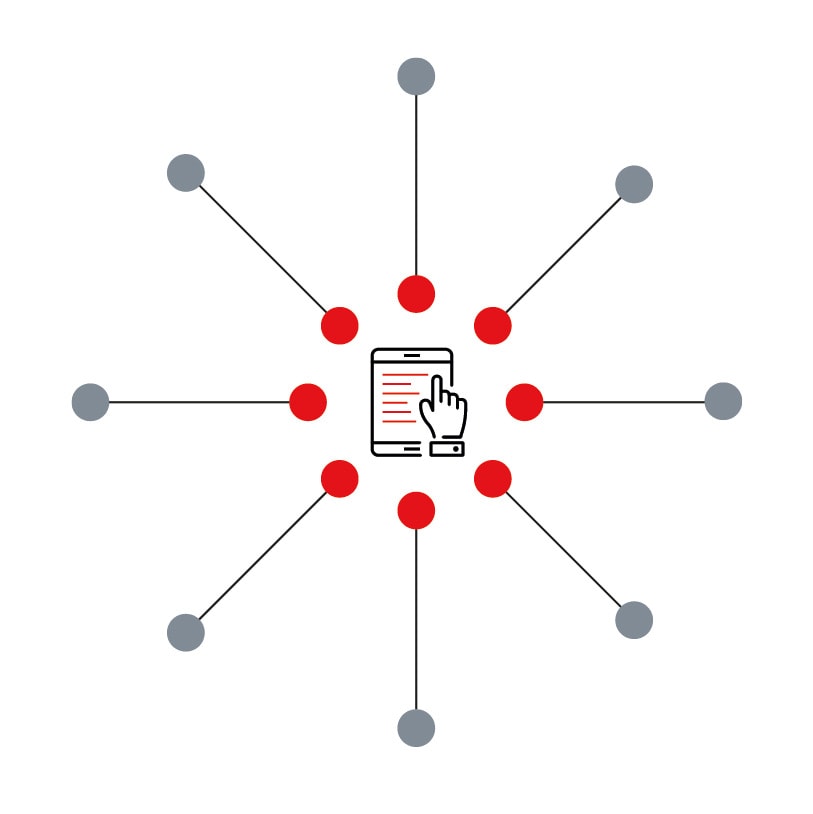

Anwendungsfall

  • Manuelle Verbindung zu jedem Sensor über ein Smart Device herstellen
  • Einfach und an Verbraucher orientiert

Antenne

Himalia
WE-MCA Antennen
