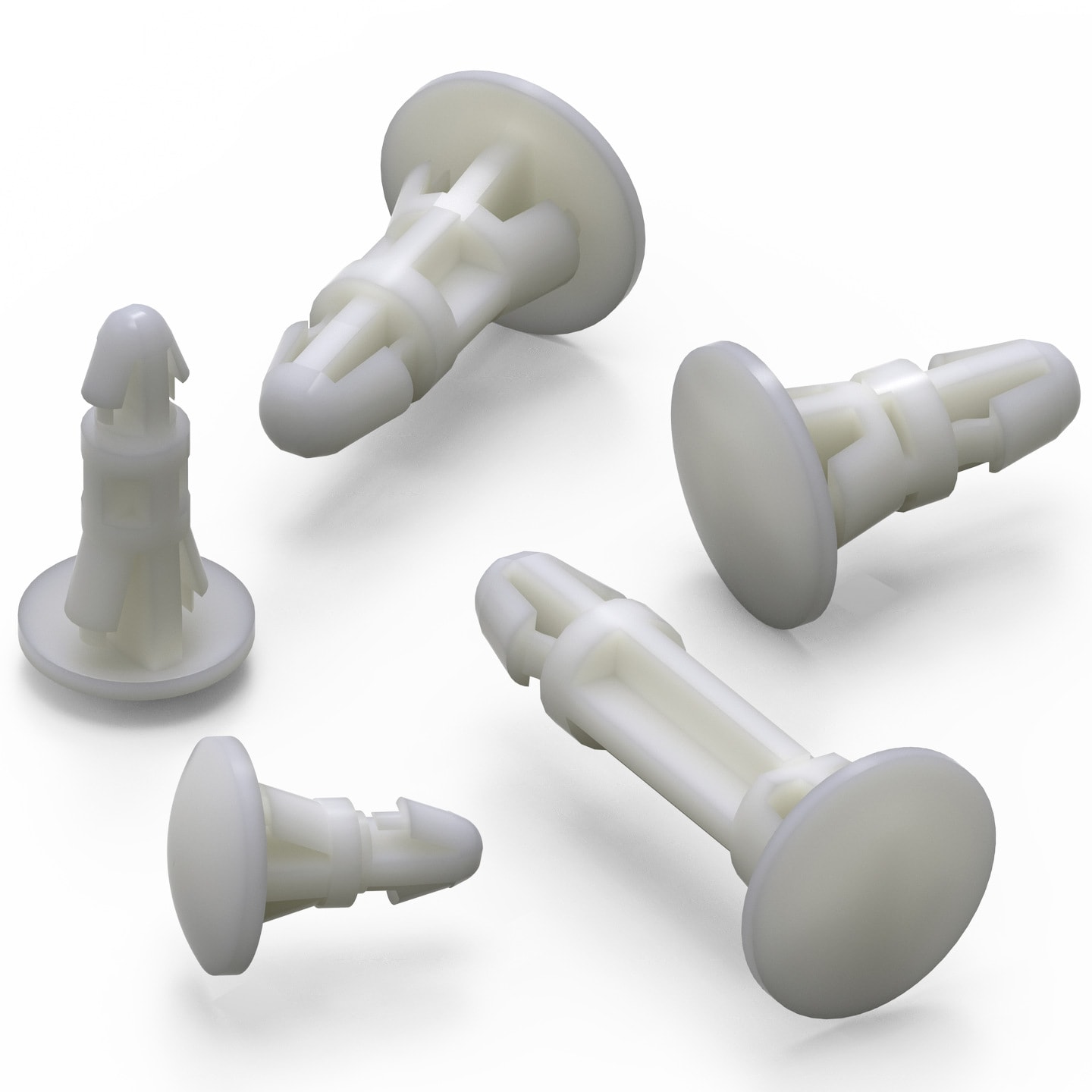

WA-SNFR Snap-In Spacer Reverse Mount

Anwendung

Abstandshalter und Befestigung für Leiterplatten in extrem flacher, schlanker Bauform
Frontplatten können spannungsfrei (isoliert) montiert werden
Keine Werkzeuge, Schrauben oder Nieten für die Anbringung erforderlich
Einfaches Einrasten zum Fixieren
Bodenkappe ist sehr flach, so dass die Rückseite der Trägerplatte fast eben bleibt

General Information
Material	PA66
Farbe	Natur
Brennbarkeitsklasse	UL94 V-2
Betriebstemperatur	-30 °C up to +85 °C

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	Design Kit	Board
709440200	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WA-SNFR_SNAP-IN_SPACER_REVERSE_MOUNT_709440200 (rev1).pdf \| 141.3 KB IGS IGS_WA-SNFR_SNAP-IN_SPACER_REVERSE_MOUNT_709440200 (rev1).igs \| 416.5 KB STP STP_WA-SNFR_SNAP-IN_SPACER_REVERSE_MOUNT_709440200 (rev1).stp \| 151.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.5	700999	–
709440400	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WA-SNFR_SNAP-IN_SPACER_REVERSE_MOUNT_709440400 (rev1).pdf \| 139.1 KB IGS IGS_WA-SNFR_SNAP-IN_SPACER_REVERSE_MOUNT_709440400 (rev1).igs \| 415.9 KB STP STP_WA-SNFR_SNAP-IN_SPACER_REVERSE_MOUNT_709440400 (rev1).stp \| 151.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.2	–	–
709440600	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WA-SNFR_SNAP-IN_SPACER_REVERSE_MOUNT_709440600 (rev1).pdf \| 136.5 KB IGS IGS_WA-SNFR_SNAP-IN_SPACER_REVERSE_MOUNT_709440600 (rev1).igs \| 415.7 KB STP STP_WA-SNFR_SNAP-IN_SPACER_REVERSE_MOUNT_709440600 (rev1).stp \| 151.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	–	–
709440800	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709440800 (rev1).pdf \| 133.5 KB IGS Downloads_IGS_709440800 (rev1).igs \| 416.7 KB STP Downloads_STEP_709440800 (rev1).stp \| 151.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	–	–
709445100	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709445100 (rev1).pdf \| 137.7 KB IGS Downloads_IGS_709445100 (rev1).igs \| 576.3 KB STP Downloads_STEP_709445100 (rev1).stp \| 218.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	700999	–
709441000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709441000 (rev1).pdf \| 137.3 KB IGS Downloads_IGS_709441000 (rev1).igs \| 509.4 KB STP downloads_STEP_709441000 (rev1).stp \| 185 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	700999	–
709445200	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709445200 (rev1).pdf \| 137.1 KB IGS Downloads_IGS_709445200 (rev1).igs \| 576.3 KB STP Downloads_STEP_709445200 (rev1).stp \| 218.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	700999	–
709441200	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709441200 (rev1).pdf \| 127.3 KB IGS Downloads_IGS_709441200 (rev1).igs \| 509.2 KB STP Downloads_STEP_709441200 (rev1).stp \| 185 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	–	–
709445400	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709445400 (rev1).pdf \| 115 KB IGS Downloads_IGS_709445400 (rev1).igs \| 575.8 KB STP Downloads_STEP_709445400 (rev1).stp \| 217.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	–	–
709441400	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709441400 (rev1).pdf \| 127 KB IGS Downloads_IGS_709441400 (rev1).igs \| 508.1 KB STP Downloads_STEP_709441400 (rev1).stp \| 185 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	–	700990
709445600	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709445600 (rev1).pdf \| 127.8 KB IGS Download_IGS_709445600 (rev1).igs \| 562.4 KB STP Download_STP_709445600 (rev1).stp \| 127.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	–	–
709441600	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709441600 (rev1).pdf \| 127.1 KB IGS Downloads_IGS_709441600 (rev1).igs \| 510 KB STP Downloads_STEP_709441600 (rev1).stp \| 185 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	–	–
709441800	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709441800 (rev1).pdf \| 122.6 KB IGS Downloads_IGS_709441800 (rev1).igs \| 510.4 KB STP Downloads_STEP_709441800 (rev1).stp \| 185 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	700999	–
709446000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709445600 (rev1).pdf \| 115.1 KB IGS Downloads_IGS_709446000 (rev1).igs \| 595.9 KB STP Downloads_STEP_709446000 (rev1).stp \| 234.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	700999	–
709446200	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709446200 (rev1).pdf \| 131 KB IGS Download_IGS_709446200 (rev1).igs \| 614.1 KB STP Download_STP_709446200 (rev1).stp \| 129.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	11	–	–
709442000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709442000 (rev1).pdf \| 118 KB IGS Downloads_IGS_709442000 (rev1).igs \| 509 KB STP Downloads_STEP_709442000 (rev1).stp \| 185 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	–	–
709446400	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709446400 (rev1).pdf \| 131.9 KB IGS Download_IGS_709446400 (rev1).igs \| 614 KB STP Download_STP_709446400 (rev1).stp \| 129.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	–	–
709442200	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709442200 (rev1).pdf \| 112.1 KB IGS Downloads_IGS_709442200 (rev1).igs \| 509.6 KB STP Downloads_STEP_709442200 (rev1).stp \| 185 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	–	–
709446800	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709446800 (rev1).pdf \| 112.5 KB IGS Download _IGS_709446800 (rev1).igs \| 550.1 KB STP Download_STP_709446800 (rev1).stp \| 117.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	700999	700990
709442400	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709442400 (rev1).pdf \| 110.4 KB IGS Downloads_IGS_709442400 (rev1).igs \| 509.8 KB STP Downloads_STEP_709442400 (rev1).stp \| 185 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	700999	–
709447600	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_709447600 (rev1).pdf \| 109.5 KB IGS Download_IGS_709447600 (rev1).igs \| 615.2 KB STP Download_STP_709447600 (rev1).stp \| 129.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	–	–

	Artikel Nr.	Datenblatt
	709440200	SPEC
	709440400	SPEC
	709440600	SPEC
	709440800	SPEC
	709445100	SPEC
	709441000	SPEC
	709445200	SPEC
	709441200	SPEC
	709445400	SPEC
	709441400	SPEC
	709445600	SPEC
	709441600	SPEC
	709441800	SPEC
	709446000	SPEC
	709446200	SPEC
	709442000	SPEC
	709446400	SPEC
	709442200	SPEC
	709446800	SPEC
	709442400	SPEC
	709447600	SPEC
