Merkmale

868 MHz SRD-Frequenzband
Reichweite bis zu 10 km Sichtlinie (line of sight)
Kleine Bauform: 17 x 27 x 3.2 mm
Energiesparfunktionen
Nur 26 mA @14 dBm Ausgangsleistung, Schlafstrom 0.2 µA
Inkl. Flooding Mesh Funktion
TI CC1310 Sub-GHz-Transceiver
32-Bit ARM Cortex-M3 CPU mit 128 kB Flash und 20 kB RAM
Funk und Footprint kompatibel mit der Produktfamilie Tarvos
Flexible Adressierung (max. 65 535 Knoten in 255 Netzwerken)
Mit integrierter oder externer Antenne
Integrierter Software-Stack mit umfangreichen Funktionen
Erhältlich auf Tape and Reel für die SMT-Bestückung
ACC Software - PC Tool zur Konfiguration und Evaluation des Moduls
Wireless Connectivity SDK

Application Notes

Entdecke, was die von Würth Elektronik entwickelte Firmware alles kann - die WE-ProWare

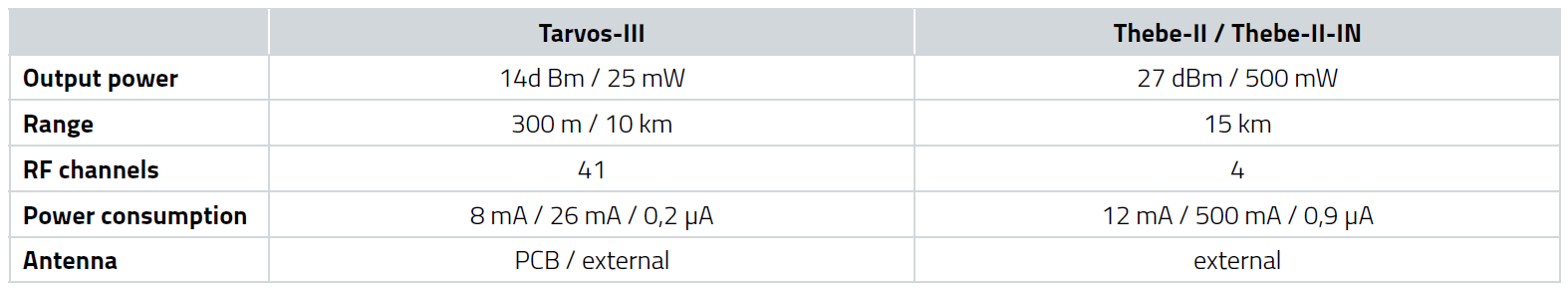

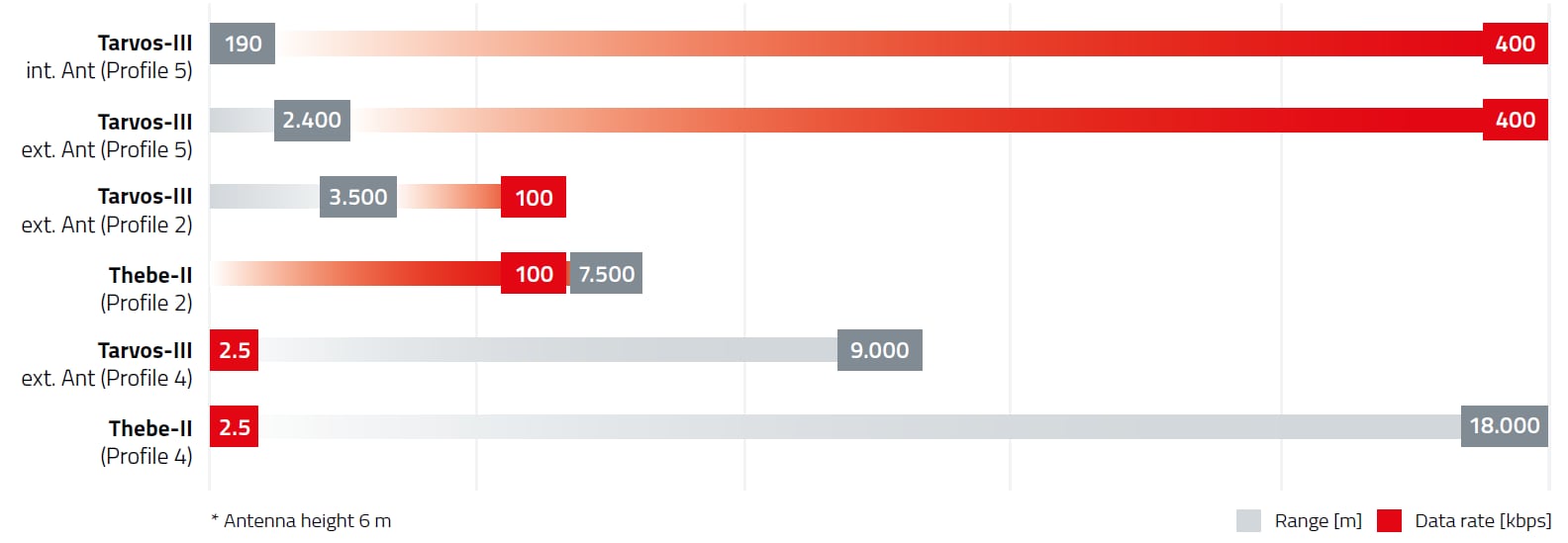

Artikeldaten

Alle

Tarvos-III

EV-Kits

USB Funk-Stick

Artikel Nr.	Datenblatt	Simulation	Manual	Downloads	Status	Description	Frequenzbereich (MHz)	d_LoS (m)	P_{Tx, e.r.p.} (dBm)	Rx_{sens, e.r.p.} (dBm)	P_{Tx, 50 Ω} (dBm)	Rx_{sens, 50 Ω} (dBm)	V_{DD min.} (V)	V_{DD max._(V)}	R_{b max.} (kbps)	ANT_Conn	L (mm)	W (mm)	H (mm)	Funkmodul	USB Funk-Stick	Antenne	Evaluation Kit
2609019281001	–	–	PDF	–	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	EV-Kit Tarvos-III inkl. ext. Antenne	–	–	–	–	–	–	–	–	–	–	–	–	–	2609011181000	2609026281001	Hyperion-I	–
2609011081000	SPEC		PDF	5 Dateien EDA-Modelle: Bauteile ZIP ALT LIB_WE_WIRL_Altium (revV16.0).zip \| 3.2 MB EAG LIB_WE_WIRL_Eagle (revV16.0).zip \| 34 KB CAD-Dateien ZIP 3D 3D_2609011081000 (rev1).pdf \| 372.8 KB IGS Download_IGS_WIRL-PRO8-2609011081001 (rev1).igs \| 3.4 MB STP Download_STP_WIRL-PRO8-2609011081001 (rev1).stp \| 690.7 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Tarvos-III mit integrierter Antenne	863 - 870	300	-8	-104	–	–	2.2	3.8	400	–	17	27	3.2	–	2609026281001	–	–
2609011181000	SPEC		PDF	5 Dateien EDA-Modelle: Bauteile ZIP ALT LIB_WE_WIRL_Altium (revV16.0).zip \| 3.2 MB EAG LIB_WE_WIRL_Eagle (revV16.0).zip \| 34 KB CAD-Dateien ZIP 3D 3D_2609011181000 (rev1).pdf \| 344.6 KB IGS Download_IGS_WIRL-PRO8-2609011181001 (rev1).igs \| 3.1 MB STP Download_STP_WIRL-PRO8-2609011181001 (rev1).stp \| 625.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Tarvos-III mit 50 Ohm HF Pad	863 - 870	10000	–	–	14	-124	2.2	3.8	400	–	17	27	3.2	–	2609026281001	Hyperion-I Hyperion-II	2609019281001
2609026281001	SPEC		PDF	4 Dateien EDA-Modelle: Bauteile ZIP ALT LIB_WE_WIRL_Altium (revV16.0).zip \| 3.2 MB EAG LIB_WE_WIRL_Eagle (revV16.0).zip \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WIRL-WMB1-2607056281001 (rev1).igs \| 13.6 MB STP Download_STP_WIRL-WMB1-2607056281001 (rev1).stp \| 3.1 MB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Tarvos-III USB Funk-Stick	863 - 870	10000	–	–	14	-124	–	–	400	SMA connector	74	23.65	12	2609011081000 2609011181000	–	Hyperion-I Hyperion-II	2609019281001

Artikel Nr.	Datenblatt	Simulation
2609019281001	–	–
2609011081000	SPEC
2609011181000	SPEC
2609026281001	SPEC

Angebot

Artikel Nr.	Datenblatt	Simulation	Manual	Downloads	Status	Description	Frequenzbereich (MHz)	d_LoS (m)	P_{Tx, e.r.p.} (dBm)	Rx_{sens, e.r.p.} (dBm)	P_{Tx, 50 Ω} (dBm)	Rx_{sens, 50 Ω} (dBm)	V_{DD min.} (V)	V_{DD max._(V)}	R_{b max.} (kbps)	ANT_Conn	L (mm)	W (mm)	H (mm)	Funkmodul	USB Funk-Stick	Antenne	Evaluation Kit	Angebot

Software Downloads

Wireless Connectivity SDK

Das Ziel des Wireless Connectivity Software Development Kit (SDK) ist es, den Aufwand auf Kundenseite zu minimieren, damit seine Host-MCU mit Würth Elektronik eiSos Funkmodulen kommunizieren kann. Es enthält die Implementierung aller verfügbaren Befehle in reinem C-Code. Um die Integration von jedes beliebige Würth Elektronik eiSos-Funkmodul zu integrieren, muss der Anwender lediglich den entsprechenden C-Code auf seinen Host-Prozessor portieren. Dies reduziert den Zeitaufwand für die Entwicklung der Software-Schnittstelle zum Funkmodul.

Jetzt herunterladen auf GitHub

WE UART Terminal

Starten Sie Ihr Prototyping sofort.Der WE UART Terminal ist eine einfach zu bedienende PC-Software, die die vollständige Steuerung der Würth Elektronik eiSos Funkmodule über eine intuitive GUI ermöglicht. Dieses Tool zusammen mit den Evaluationsboards ermöglicht ein schnelles Prototyping und Testen verschiedener Funktionen der Funkmodule.

Einfache Einrichtung
Intuitive Benutzeroberfläche
Farbcodierte Paketinterpretation
100% Protokollverfolgbarkeit

Jetzt herunterladen

ACC-Tool

Das "ACC V3" ist ein Tool zum Update und zur Konfiguration bestimmter Funkmodule. Zu den unterstützten Funktionen gehören das Suchen und Hochladen neuer Firmwares sowie die Änderung der verfügbaren Konfigurationsparameter. Es ermöglicht dem Benutzer die volle Kontrolle über alle unterstützten Produkte.

Auf Grund aktueller export-rechtlicher Einschränkungen sind wir angehalten, die Zurverfügungstellung von Software zu kontrollieren. Für den Download der Software, wenden Sie sich bitte direkt an unseren technischen Support oder ihren lokalen Außendienstmitarbeiter. Vielen Dank für Ihr Verständnis.

Mesh

Mesh Netzwerke

Ein Mesh ist ein Netzwerk von Knoten, in dem Nachrichten durch das Netz zum dedizierten Empfänger propagiert werden.
Ein Mesh bezieht sich auf eine Mehrfachverbindung zwischen Geräten oder Knoten: Die Knoten/Geräte verbinden sich direkt, dynamisch und nicht-hierarchisch mit möglichst vielen anderen Knoten und kooperieren miteinander, um Daten effizient weiterzuleiten.
Sie unterscheiden sich von herkömmlichen Netzwerktopologien, die auf der hierarchischen Verbindung zwischen einer kleinen Teilmenge von Knoten beruhen.

WE meet @ Digital Days 2021: Wirepas Mesh: From Concept to Prototyping

Netzwerk Topologien

Was sind die wichtigsten Parameter und Eigenschaften eines Mesh-Netzwerks?

Geschwindigkeit
Stromverbrauch
Durchsatz
Maximale Anzahl von Knotenpunkten
Installationsaufwand
Robustheit

Mesh-Technologien

Flooding Mesh

Jeder Knoten leitet die Nachricht einfach weiter. Es wird zwischen synchronem und asynchronem Flooding Mesh unterschieden.

Vorteile:

Einfach zu bedienen
Keine Netzwerkorganisation (Installation, Änderung)
Größe spielt keine Rolle

Nachteile:

Erhöhter Datenverkehr
Duty Cycle Probleme

Routing Mesh

Der Netzwerk-Master oder jeder Knoten kennt den Pfad.

Vorteile:

Kürzester/Günstigster Weg

Nachteile:

Zusätzlicher Netzwerkorganisationsverkehr
Größenbeschränkungen (Master behandelt)
Weniger robust bei Netzwerkänderungen
Master muss wissen, wenn ein Knoten hinzugefügt/entfernt wird

Asynchronus Mesh

Meldungen können jederzeit übertragen werden

Vorteile:

Schnell
Kein Installationsaufwand
Keine Größenbeschränkung

Nachteile:

Hohe Energieverbrauchsrate (~100% RX)
Hohe Wahrscheinlichkeit für Funk-Paket-Kollisionen

Das WE-ProWare Asynchronous Flooding Mesh ist in folgenden Produkten integriert:

[Thyone-I]()
[Tarvos-III]()
[Thebe-II]()
[Thelesto-III]()
[Themisto-I]()

Synchronus Mesh

Alle Knoten sind synchronisiert und senden/empfangen zu festgelegten Zeitschlitzen.

Vorteile:

Energieeffizient (meist schlafend)
Zeit- und Frequenzhopping möglich

Nachteile:

Synchronisationsaufwand (Master erforderlich)
Größenbeschränkung
Geringer Durchsatz/Hohe Latenz

Welche Mesh-Lösungen können wir Ihnen heute anbieten? - WE-ProWare

Asynchronous Flooding Mesh kann unsere eigene Firmware abbilden mit den Modulen [Thyone-I](), [Tarvos-III](), [Thebe-II](), [Thelesto-III]() & [Themisto-I]().

Welche Mesh-Lösungen können wir Ihnen heute anbieten? - Wirepas

Asynchronous und Synchronous Routing Mesh kann unser Wirepas Modul [Thetis-I]() abbilden.

Wirepas Mesh

Was ist Wirepas?

Wirepas ist ein internationales Unternehmen mit Hauptsitz in Tampere, Finnland.

Wirepas ist auf IoT-Themen spezialisiert und bietet den Wirepas Mesh-Stack (nur Firmware) und Support für Großkunden an. Würth Elektronik kooperiert mit Wirepas, um den Wirepas Mesh-Stack in Funkchips zu integrieren und bietet unseren Kunden einen Service zur Entwicklung von Wirepas Mesh-Funkmodulen auf Basis der bestehenden nRF-Plattform von Nordic Semiconductor.

Würth Elektronik ist lizenziert, Standard- und kundenspezifische Wirepas Mesh-Funkmodule zu entwickeln, zu unterstützen und zu verkaufen.

Was ist Wirepas Mesh?

Wirepas Mesh ist ein Konnektivitätsprotokoll für Funkmodule, das für großflächige und energieeffiziente drahtlose Mesh-Netzwerke in der Frequenz 2,4 GHz optimiert ist. Mit dieser innovativen Technologie lassen sich große IoT-Netzwerke aufbauen, zum Beispiel mit batteriebetriebenen Sensoren, bei denen jeder Knoten auch als Router fungiert.

Bei einer Single-MCU-Lösung läuft die Anwendung auf dem Gerät selbst. Bei einer Dual-MCU-Lösung läuft die Anwendung auf einem Host-Mikrocontroller.

Was sind die Stärken des Wirepas Mesh-Protokolls?

Traditionelle Mesh-Netzwerke haben Probleme im großen Maßstab mit komplexen Netzwerktabellen, Überlastungen und Bandbreitenproblemen. Wirepas überwindet diese Probleme, indem es die Infrastrukturen des Netzwerks entfernt und die Intelligenz des Netzwerks auf die Knoten dezentralisiert. Alle Netzwerkentscheidungen werden lokal von den Knoten getroffen. Jeder Knoten:

scannt automatisch die Umgebung und wählt den besten Weg
passt die Sendeleistung an die Nähe der Nachbarn an
kann als Senke, Routing- oder Nicht-Routing-Knoten fungieren
kann im Low-Power- oder Low-Latency-Modus arbeiten
wählt die beste Frequenz für die lokale Verwendung
hat eine hohe Konfigurierbarkeit, Störungstoleranz, ultraniedriger Stromverbrauch: Die Wirepas Mesh-Software ist ideal für großflächige und batteriebetriebene Netzwerke.

Wie kann ich mit dem Aufbau meines Wirepas-Prototypennetzwerks beginnen?

Das Thetis-I Evaluation-Kit

Für Thetis-I bieten wir ein spezielles Evaluation-Kit an, das aus folgenden Komponenten besteht:

1 Mini-Evaluierungsboard
1 USB Funk-Stick
3 batteriebetriebene Sensorknoten

Ihre spezifischen Funktionen sind in der folgenden Abbildung dargestellt.

Falls Sie ein größeres Testnetzwerk benötigen, können Sie Ihr Starterkit einfach erweitern, indem Sie eine der drei Hardwarekomponenten ( [Mini-Evaluierungsboard](), [USB Funk-Stick](), [Sensorknoten]() ) dazukaufen.

Zusammen mit unserem proprietären Software-Tool Wirepas Commander können Sie Ihr Wirepas-Netzwerk in wenigen einfachen Schritten einrichten und testen.
