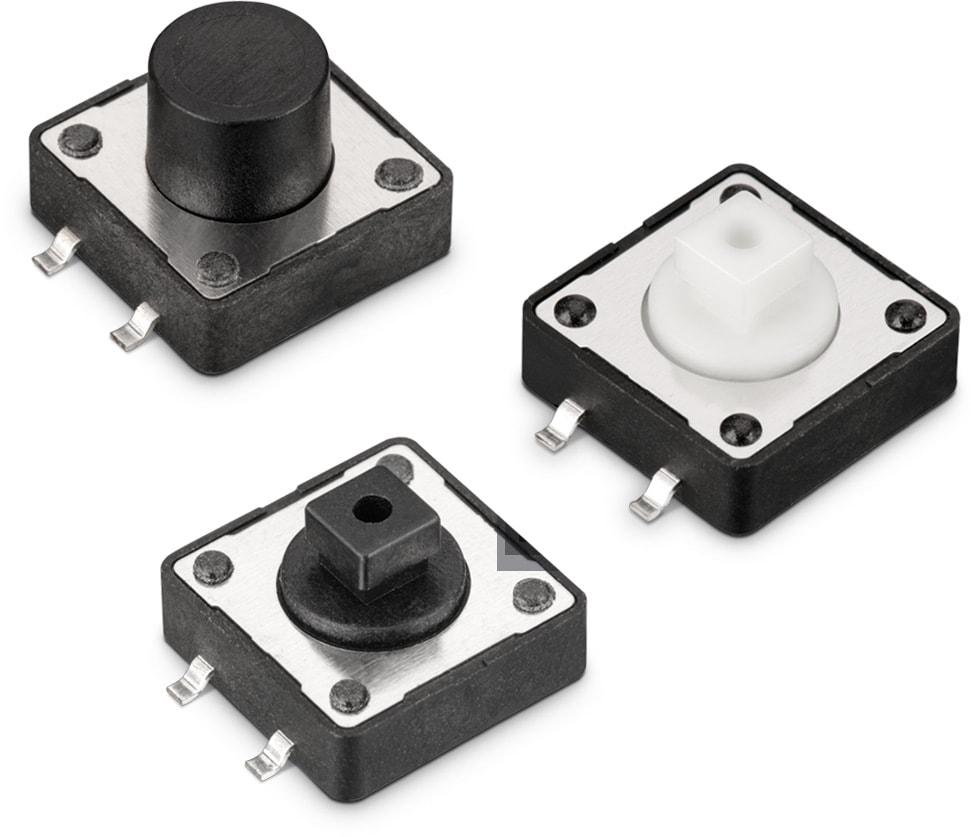

WS-TASV SMT Tact Switch 12x12 mm

General Information
Betriebstemperatur	-40 °C up to +85 °C
Waschbar	Nein
Schutzart	None

Material Properties
Actuatormaterial	LCP
Actuator Brennbarkeitsklasse	UL94 V-0
Rahmenmaterial	PPA
Rahmen Brennbarkeitsklasse	UL94 V-0
Kontaktbeschichtung	Silber
Anschlussbeschichtung	Silber

Electrical Properties
I_R	50 mA
V_R	12 V (DC)
ursprünglicher Kontaktwiderstand	100 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	250 V (AC)

Mechanical Properties
Betätigungskraft (Value)	160 g; 260 g
Elektrische Lebensdauer	300000 Cycles; 500000 Cycles

Packaging Properties
Verpackung	Tape and Reel

Application Notes

SN015 Kontakt-Entprellschaltung für Schalter
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	H (mm)	Betätigungskraft (Value) (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Dampfphasenprozess	Design Kit	Zubehör
430172043816	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24c).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP 3D 3D_430172043816 (rev1).pdf \| 263.7 KB IGS Download_IGS_430172043816 (rev1).igs \| 1.4 MB STP Download_STP_430172043816 (rev1).stp \| 320.6 KB Sonstige ZIP PCG Precaution_Guide_Tact_Switch (rev1).pdf \| 51.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	4.3	160	500000	Schwarz	nicht spezifiziert	499001	–
430162043826	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24c).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP 3D 3D_430162043826 (rev1).pdf \| 263.7 KB IGS Download_IGS_430162043826 (rev1).igs \| 1.4 MB STP Download_STP_430162043826 (rev1).stp \| 320.6 KB Sonstige ZIP PCG Precaution_Guide_Tact_Switch (rev1).pdf \| 51.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	4.3	260	300000	Weiß	nicht spezifiziert	499001	–
430172073816	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24c).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP 3D 3D_430172073816 (rev1).pdf \| 277.8 KB IGS Download_IGS_430172073816 (rev1).igs \| 699.5 KB STP Download_STP_430172073816 (rev1).stp \| 563.8 KB Sonstige ZIP PCG Precaution_Guide_Tact_Switch (rev1).pdf \| 51.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	7.3	160	500000	Schwarz	nicht spezifiziert	499001	WS-TATV / WS-TASV Caps for Square Actuator Tact Switch 12x12 mm
430162073826	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24c).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP 3D 3D_430162073826 (rev1).pdf \| 277.8 KB IGS Download_IGS_430162073826 (rev1).igs \| 699.5 KB STP Download_STP_430162073826 (rev1).stp \| 563.8 KB Sonstige ZIP PCG Precaution_Guide_Tact_Switch (rev1).pdf \| 51.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	7.3	260	300000	Weiß	nicht spezifiziert	499001	WS-TATV / WS-TASV Caps for Square Actuator Tact Switch 12x12 mm
430172085816	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24c).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP 3D 3D_430172085816 (rev1).pdf \| 261 KB IGS Download_IGS_430172085816 (rev1).igs \| 659.3 KB STP Download_STP_430172085816 (rev1).stp \| 534.2 KB Sonstige ZIP PCG Precaution_Guide_Tact_Switch (rev1).pdf \| 51.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	8.5	160	500000	Schwarz	nicht spezifiziert	499001	–
430162085826	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24c).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP 3D 3D_430162085826 (rev1).pdf \| 261 KB IGS Download_IGS_430162085826 (rev1).igs \| 659.3 KB STP Download_STP_430162085826 (rev1).stp \| 534.2 KB Sonstige ZIP PCG Precaution_Guide_Tact_Switch (rev1).pdf \| 51.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	8.5	260	300000	Weiß	nicht spezifiziert	499001	–

	Artikel Nr.	Datenblatt
	430172043816	SPEC
	430162043826	SPEC
	430172073816	SPEC
	430162073826	SPEC
	430172085816	SPEC
	430162085826	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	H (mm)	Betätigungskraft (Value) (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Dampfphasenprozess	Design Kit	Zubehör	Muster

Tact Switches from Würth Elektronik eiSos

#TimetoSwitch

Kurzhubtaster

Die Kurzhubtaster von Würth Elektronik zeichnen sich durch Zuverlässigkeit und eine hohe Nutzungsdauer aus. Alle metallischen Elemente werden auf die Korrosionsresistenz mit einem 48-stündigen Salz-Nebel-Test geprüft. Polyimid-Folie oder Silikoneinsätze schützen den Kurzhubtaster auch bei extremen Einsatzbedingungen. Ab Lager verfügbar. Kostenlose Muster erhältlich.

Produktvorteile:

IP67
Hohe Lebensdauer
Hohe Beständigkeit
Korrosionsresistente Metallkomponenten
Test der Schaltzyklen bei Volllast
Geringe Toleranzen durch automatisierte Produktion

Eigenschaften

Die Korrosionsbeständigkeit aller metallischen Komponenten wurden mittels 48 Stunden Salz-Nebel-Test geprüft.

Die Schnappscheibe besteht aus Edelstahl um eine hohe Zuverlässigkeit und reduzierte Reibung zu gewährleisten. Die angegebenen Schaltzyklen wurden untere Volllast getestet.

Mittels Polyimid-Folie wird ein Schutz vor Umwelteinflüssen gewährleistet zudem kommen für raue Industrieumgebungen Silikoneinsätze zum Einsatz.

Das Kunststoffmaterial ist fünffach Reflow-fähig und wurde nach UL auf Entflammbarkeit geprüft.

Durch eine automatisierte Produktion werden mechanische Abweichungen reduziert und eine hohe Beständigkeit der mechanischen Parameter gesichert werden.
