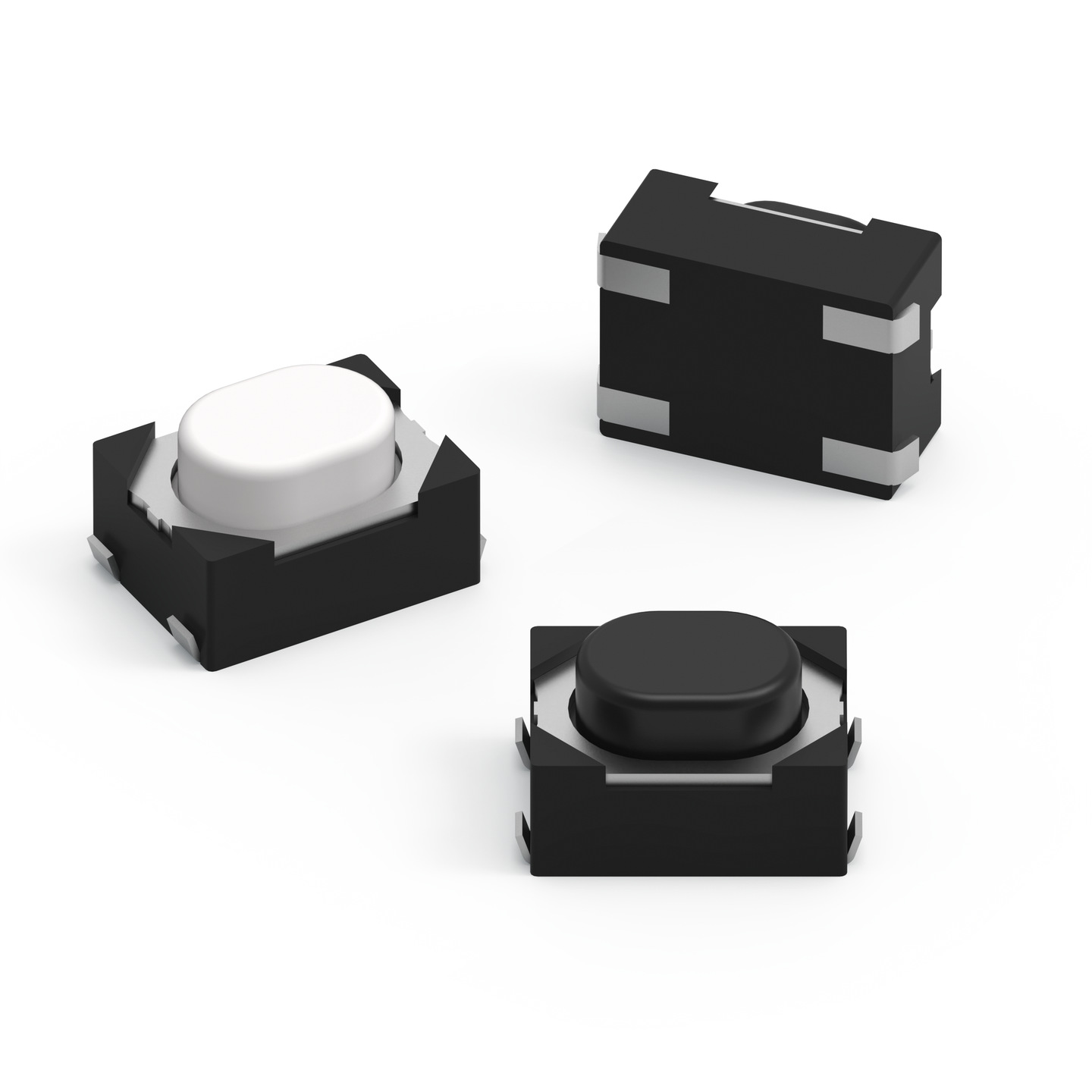

WS-TASV J-Bend SMT Tact Switch 4.2x3.2 mm

General Information
Betriebstemperatur	-40 °C up to +85 °C
Schutzart	None

Material Properties
Actuatormaterial	LCP
Actuator Brennbarkeitsklasse	UL94 V-0
Rahmenmaterial	LCP
Rahmen Brennbarkeitsklasse	UL94 V-0
Kontaktbeschichtung	Silber
Anschlussbeschichtung	Silber

Electrical Properties
I_R	50 mA
V_R	16 V (DC)
ursprünglicher Kontaktwiderstand	500 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	250 V (AC)

Mechanical Properties
Betätigungskraft (Value)	160 g; 260 g
Elektrische Lebensdauer	50000 Cycles; 100000 Cycles

Packaging Properties
Verpackung	Tape and Reel

Application Notes

SN015 Kontakt-Entprellschaltung für Schalter
PDF

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	H (mm)	Betätigungskraft (Value) (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Dampfphasenprozess	Design Kit	Muster
	434123025826	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24c).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP 3D 3D_4341x30258x6 (rev1).pdf \| 93.8 KB IGS Download_IGS_4341x30258x6 (rev1).igs \| 690.2 KB STP Download_STP_4341x30258x6 (rev1).stp \| 263.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.5	260	50000	Weiß	nicht spezifiziert	499001
	434133025816	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24c).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP 3D 3D_4341x30258x6 (rev1).pdf \| 93.8 KB IGS Download_IGS_4341x30258x6 (rev1).igs \| 690.2 KB STP Download_STP_4341x30258x6 (rev1).stp \| 263.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	2.5	160	100000	Schwarz	nicht spezifiziert	499001

	Artikel Nr.	Datenblatt
	434123025826	SPEC
	434133025816	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	H (mm)	Betätigungskraft (Value) (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Dampfphasenprozess	Design Kit	Muster

Tact Switches from Würth Elektronik eiSos

#TimetoSwitch

Kurzhubtaster

Die Kurzhubtaster von Würth Elektronik zeichnen sich durch Zuverlässigkeit und eine hohe Nutzungsdauer aus. Alle metallischen Elemente werden auf die Korrosionsresistenz mit einem 48-stündigen Salz-Nebel-Test geprüft. Polyimid-Folie oder Silikoneinsätze schützen den Kurzhubtaster auch bei extremen Einsatzbedingungen. Ab Lager verfügbar. Kostenlose Muster erhältlich.

Produktvorteile:

IP67
Hohe Lebensdauer
Hohe Beständigkeit
Korrosionsresistente Metallkomponenten
Test der Schaltzyklen bei Volllast
Geringe Toleranzen durch automatisierte Produktion

Eigenschaften

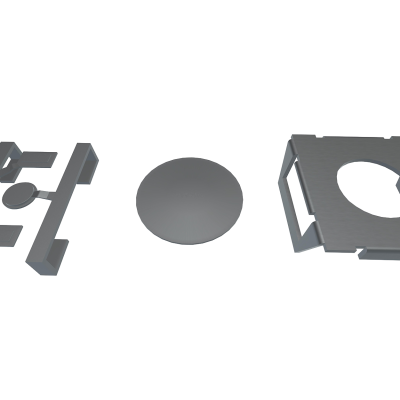

Die Korrosionsbeständigkeit aller metallischen Komponenten wurden mittels 48 Stunden Salz-Nebel-Test geprüft.

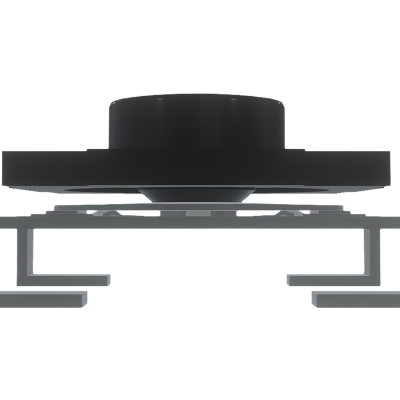

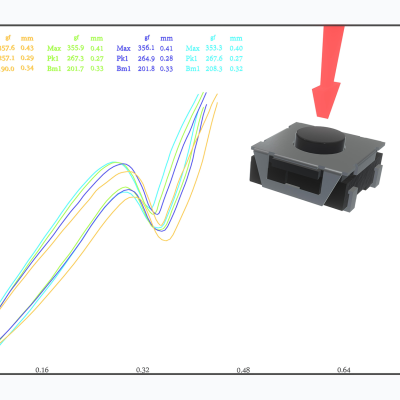

Die Schnappscheibe besteht aus Edelstahl um eine hohe Zuverlässigkeit und reduzierte Reibung zu gewährleisten. Die angegebenen Schaltzyklen wurden untere Volllast getestet.

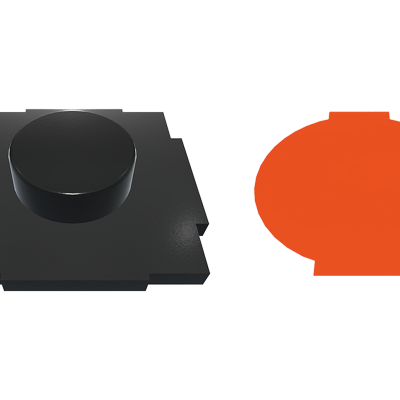

Mittels Polyimid-Folie wird ein Schutz vor Umwelteinflüssen gewährleistet zudem kommen für raue Industrieumgebungen Silikoneinsätze zum Einsatz.

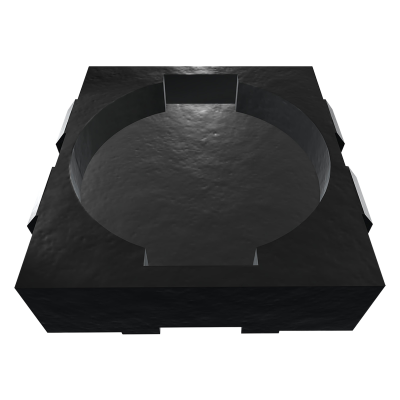

Das Kunststoffmaterial ist fünffach Reflow-fähig und wurde nach UL auf Entflammbarkeit geprüft.

Durch eine automatisierte Produktion werden mechanische Abweichungen reduziert und eine hohe Beständigkeit der mechanischen Parameter gesichert werden.
