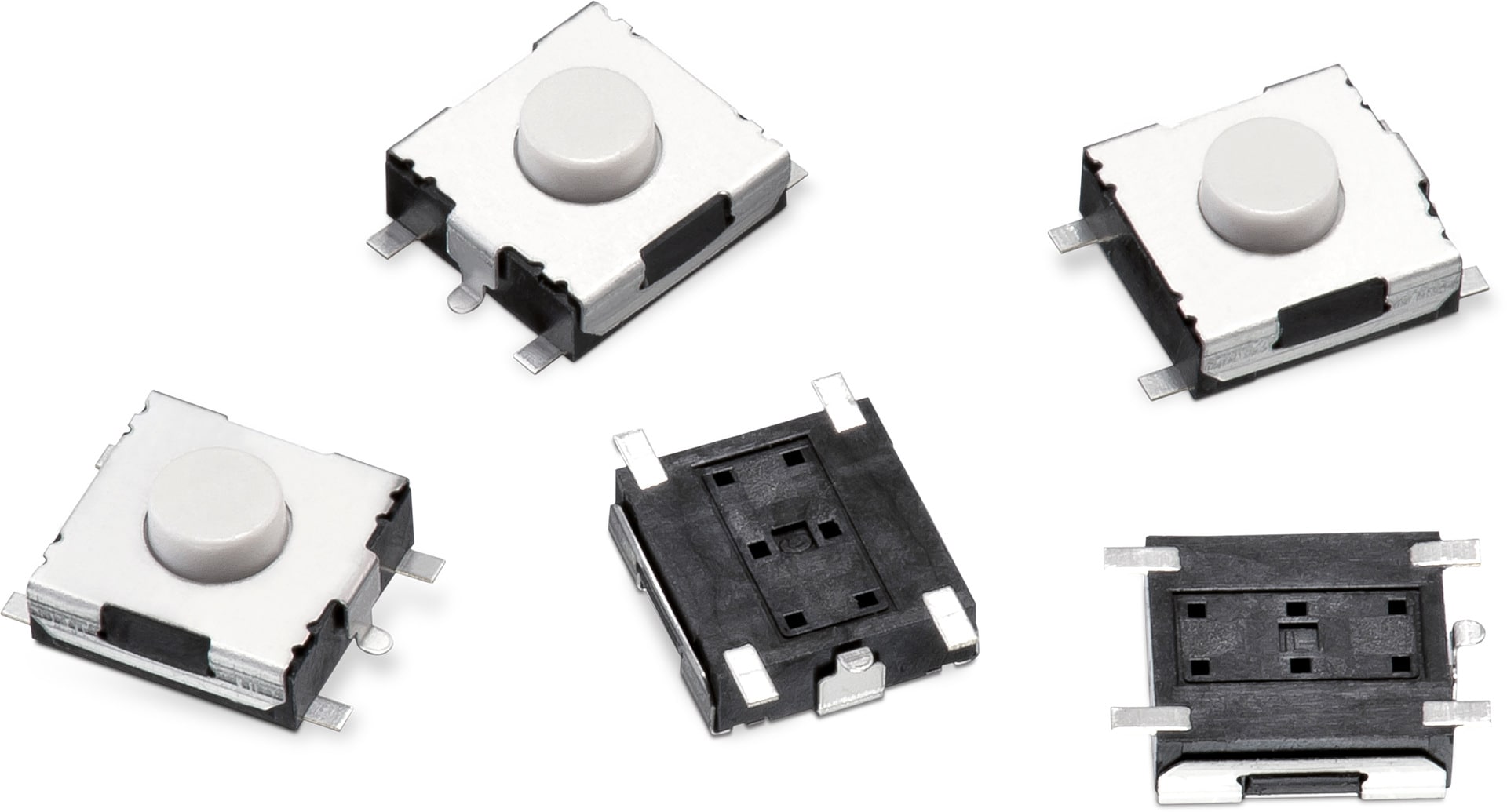

WS-TASV SMT Tact Switch 6x6 mm with ground terminal

General Information
Betriebstemperatur	-40 °C up to +85 °C
Waschbar	Ja
Schutzart	None

Material Properties
Actuatormaterial	LCP
Actuator Brennbarkeitsklasse	UL94 V-0
Rahmenmaterial	LCP
Rahmen Brennbarkeitsklasse	UL94 V-0
Kontaktbeschichtung	Silber
Anschlussbeschichtung	Silber

Electrical Properties
I_R	50 mA
V_R	12 V (DC)
ursprünglicher Kontaktwiderstand	100 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	250 V (AC)

Mechanical Properties
Betätigungskraft (Value)	160 g; 260 g; 360 g
Elektrische Lebensdauer	500000 Cycles; 1000000 Cycles

Packaging Properties
Verpackung	Tape and Reel

Application Notes

SN015 Kontakt-Entprellschaltung für Schalter
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Betätigungskraft (Value) (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Dampfphasenprozess	Design Kit
431481031816	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24d).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP IGS 431481031816 (rev1).igs \| 1.2 MB STP 431481031816 (rev1).stp \| 349.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.1	160	1000000	Schwarz	nicht spezifiziert	499001
431471031826	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24d).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP IGS 431471031826 (rev1).igs \| 1.2 MB STP 431471031826 (rev1).stp \| 349.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.1	260	500000	Weiß	nicht spezifiziert	499001
431471031836	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24d).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP IGS 431471031836 (rev1).igs \| 1.2 MB STP 431471031836 (rev1).stp \| 349.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.1	360	500000	Lachsrosa	nicht spezifiziert	499001

	Artikel Nr.	Datenblatt
	431481031816	SPEC
	431471031826	SPEC
	431471031836	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Betätigungskraft (Value) (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Dampfphasenprozess	Design Kit	Muster

Tact Switches from Würth Elektronik eiSos

#TimetoSwitch

Kurzhubtaster

Die Kurzhubtaster von Würth Elektronik zeichnen sich durch Zuverlässigkeit und eine hohe Nutzungsdauer aus. Alle metallischen Elemente werden auf die Korrosionsresistenz mit einem 48-stündigen Salz-Nebel-Test geprüft. Polyimid-Folie oder Silikoneinsätze schützen den Kurzhubtaster auch bei extremen Einsatzbedingungen. Ab Lager verfügbar. Kostenlose Muster erhältlich.

Produktvorteile:

IP67
Hohe Lebensdauer
Hohe Beständigkeit
Korrosionsresistente Metallkomponenten
Test der Schaltzyklen bei Volllast
Geringe Toleranzen durch automatisierte Produktion

Eigenschaften

Die Korrosionsbeständigkeit aller metallischen Komponenten wurden mittels 48 Stunden Salz-Nebel-Test geprüft.

Die Schnappscheibe besteht aus Edelstahl um eine hohe Zuverlässigkeit und reduzierte Reibung zu gewährleisten. Die angegebenen Schaltzyklen wurden untere Volllast getestet.

Mittels Polyimid-Folie wird ein Schutz vor Umwelteinflüssen gewährleistet zudem kommen für raue Industrieumgebungen Silikoneinsätze zum Einsatz.

Das Kunststoffmaterial ist fünffach Reflow-fähig und wurde nach UL auf Entflammbarkeit geprüft.

Durch eine automatisierte Produktion werden mechanische Abweichungen reduziert und eine hohe Beständigkeit der mechanischen Parameter gesichert werden.

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Switches
