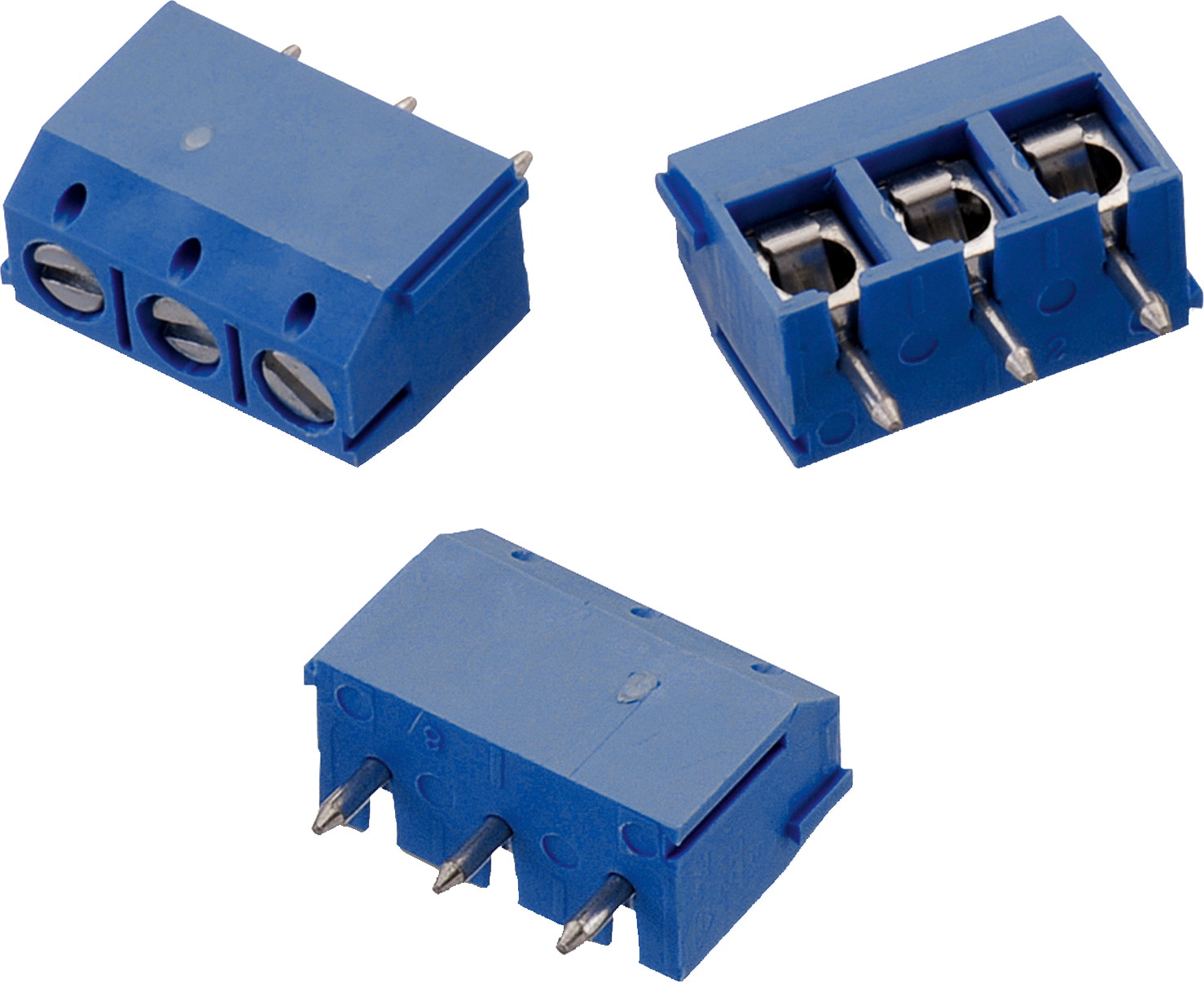

WR-TBL Series 102 - 5.00 mm Horizontal Entry Modular | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Raster	5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Blau
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Edelstahl

Electrical Properties
I_R	15 A
I_R	17.5 A
Arbeitsspannung	250 V (AC); 300 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	250 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	2000 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Mechanical Properties
Kabellänge	5 up to 6 (mm)
Schraube	M2.6

Certification
cULus Zulassung	E315414
VDE-Zulassung	40022612

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster
691102710002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691102710002 (rev1).pdf \| 165.6 KB IGS Download_IGES_691102710002 (rev1).iges \| 956.7 KB STP Download_STP_691102710002 (rev1).stp \| 206.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Wire Protector	PCB	Ja	Horizontal	22 to 14 (AWG) 0.75 to 1.5 (mm²)	612690 691001
691102710003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691102710003 (rev1).pdf \| 184.6 KB IGS Download_IGES_691102710003 (rev1).iges \| 1.1 MB STP 691102710003 (rev1).stp \| 236.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Wire Protector	PCB	Ja	Horizontal	22 to 14 (AWG) 0.75 to 1.5 (mm²)	–

Artikel Nr.	Datenblatt
691102710002	SPEC
691102710003	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster
