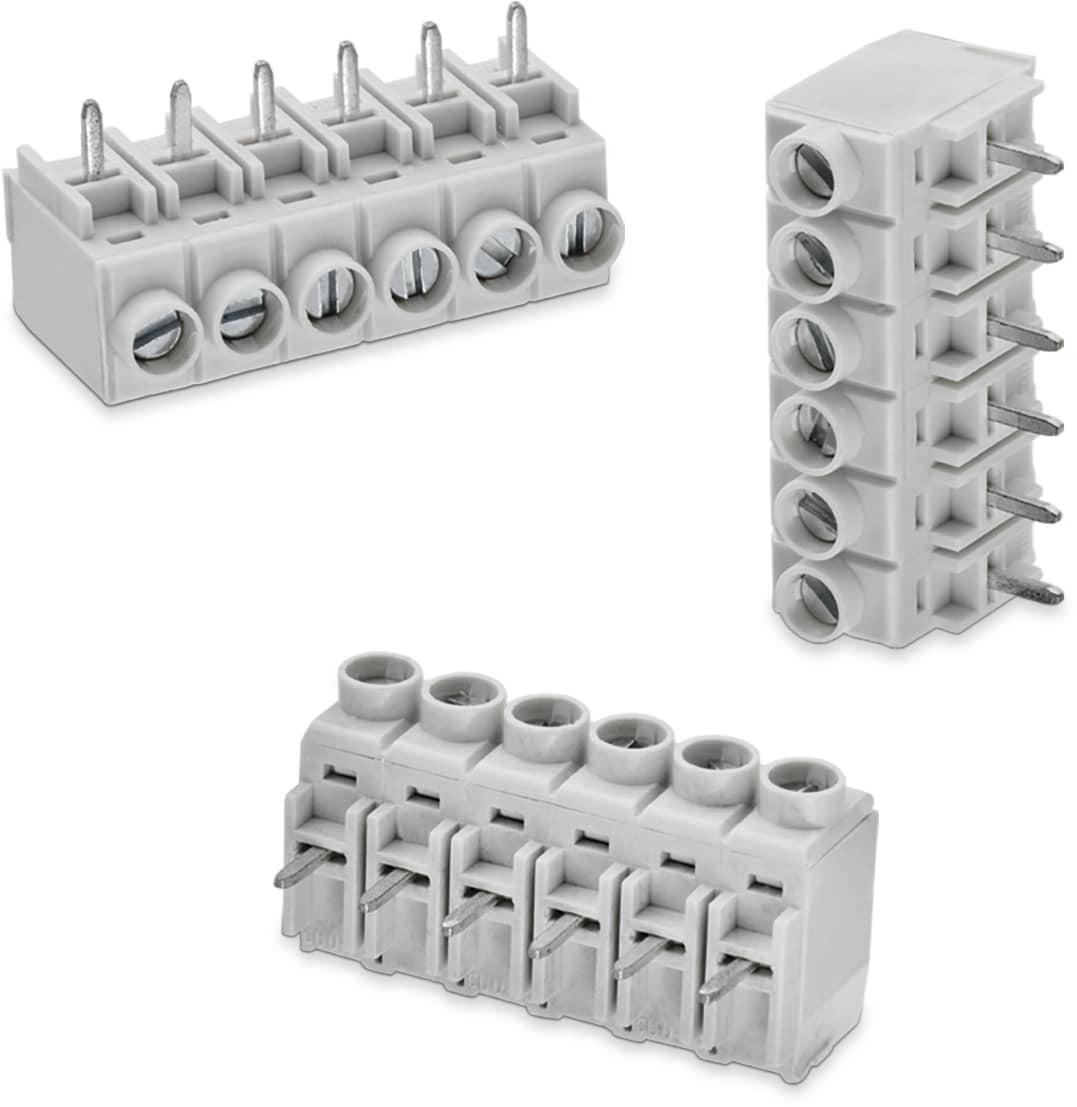

WR-TBL Series 1327 - Rising Cage Clamp 5.00mm pitch - Vertical cable entry - THT | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-30 °C up to +120 °C
Einhaltung	RoHS
Raster	5 mm

Material Properties
Isolationsmaterial	PC
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grau
Kontaktmaterial	Stahl
Kontaktbeschichtung	Zink
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Kupferlegierung

Electrical Properties
I_R	16 A
I_R	22 A
Arbeitsspannung	300 V (AC); 450 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	450 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	2500 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Mechanical Properties
Kabellänge	6 (mm)
Schraube	M2.5

Certification
cULus Zulassung	ul62368
VDE-Zulassung	40021359
VDE-Zulassung	40021359 TYPE: CUU

Packaging Properties
Verpackung	Karton

Application Notes

Wellenlöten ist das Verfahren zum Löten von Bauteilen mit Durchgangslöchern auf einer Leiterplatte, bei dem die freiliegenden Kontakte der auf der Leiterplatte platzierten Bauteile über eine Welle aus geschmolzenem Zinnlot geführt werden. Die Lötwelle fließt unter die Leiterplatte und bringt durch Kapillarwirkung Lot auf die Kontakte der auf der Leiterplatte platzierten Bauteile auf. Es wird hauptsächlich zum Löten von Durchgangslochsteckern auf Leiterplatten verwendet.

Diese beiden empfohlenen Wellenlötprofile dienen nur zu Informationszwecken. Bitte berücksichtigen Sie bei der Wahl Ihrer Lötparameter bzw. eines geeigneten Lötprofils das Kunststoffmaterial, die Leiterplatteneigenschaften, die Steckverbinderbereiche und andere technische Eigenschaften.

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691132700002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691132700002 (rev1).pdf \| 111.2 KB IGS Download_IGES_691132700002 (rev1).iges \| 739.5 KB STP 691132700002 (rev1).stp \| 255.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Pressure Clamp Divisible	PCB	Nein	Vertikal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	691001
691132700003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691132700003 (rev1).pdf \| 158.6 KB IGS Download_IGES_691132700003 (rev1).iges \| 1.1 MB STP 691132700003 (rev1).stp \| 371.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Pressure Clamp Divisible	PCB	Nein	Vertikal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	–
691132700004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691132700004 (rev1).pdf \| 210.3 KB IGS Download_IGES_691132700004 (rev1).iges \| 1.4 MB STP 691132700004 (rev1).stp \| 487.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Pressure Clamp Divisible	PCB	Nein	Vertikal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	–
691132700005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691132700005 (rev1).pdf \| 258.8 KB IGS Download_IGES_691132700005 (rev1).iges \| 1.7 MB STP 691132700005 (rev1).stp \| 603.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Pressure Clamp Divisible	PCB	Nein	Vertikal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	–
691132700006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691132700006 (rev1).pdf \| 300.7 KB IGS Download_IGES_691132700006 (rev1).iges \| 2.1 MB STP 691132700006 (rev1).stp \| 722.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Pressure Clamp Divisible	PCB	Nein	Vertikal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	–
691132700008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691132700008 (rev1).pdf \| 382.4 KB IGS Download_IGES_691132700008 (rev1).iges \| 2.8 MB STP 691132700008 (rev1).stp \| 962.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Pressure Clamp Divisible	PCB	Nein	Vertikal	30 to 12 (AWG) 0.05 to 3.31 (mm²)	–

Artikel Nr.	Datenblatt
691132700002	SPEC
691132700003	SPEC
691132700004	SPEC
691132700005	SPEC
691132700006	SPEC
691132700008	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster
