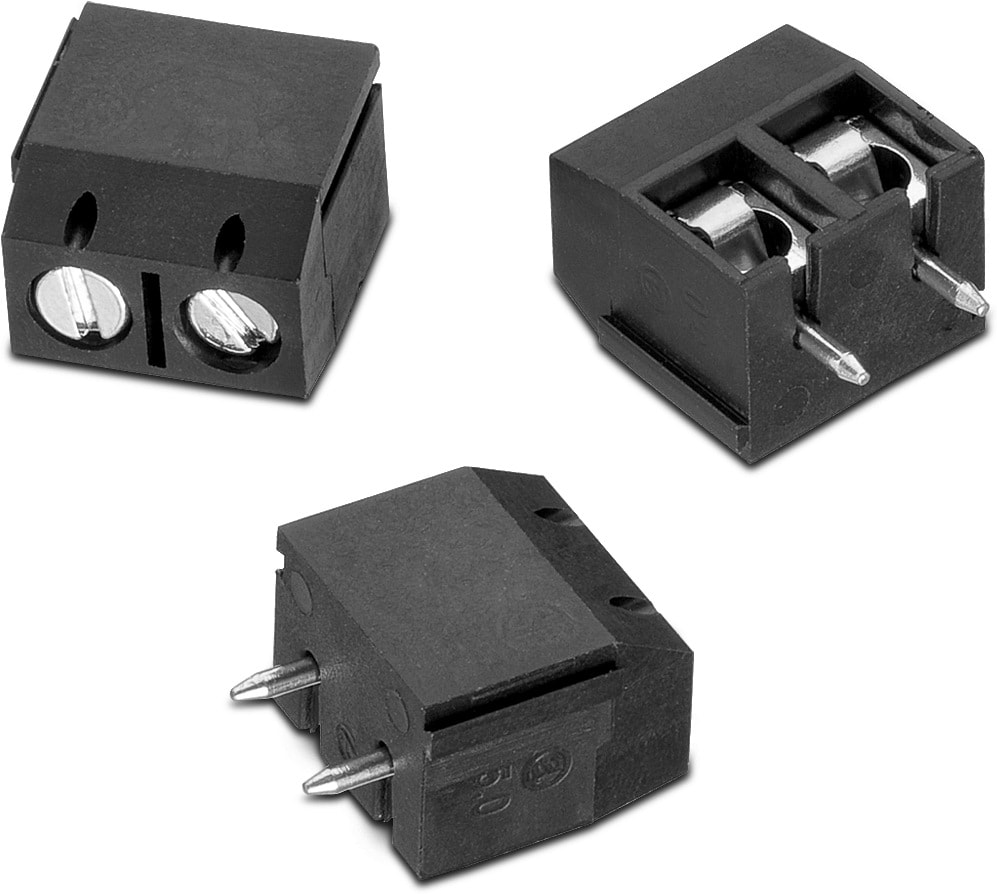

WR-TBL Serie 5027 - 5.00 mm Horizontal Entry Modular | Elektromechanische Bauelemente

Merkmale

Referenzdesigns

RD041 Design eines Single-Pair-Ethernet-Systems mit Power over Data Lines (SPoE)

General Information
Betriebstemperatur	-45 °C up to +130 °C
Einhaltung	RoHS
Raster	5 mm

Material Properties
Isolationsmaterial	PA 9T
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Messing
Kontaktbeschichtung	Kupfer über Zink
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Edelstahl

Electrical Properties
I_R	15 A
Arbeitsspannung	300 V (AC)
Arbeitsspannung [UL]	300 V (AC)
Spannungsfestigkeit	1600 V (AC)
Spannungsfestigkeit [UL]	1600 V (AC)
Kontaktwiderstand	20 mΩ
R_C	20 mΩ

Mechanical Properties
Kabellänge	5 up to 6 (mm)
Schraube	M2.6

Certification
cULus Zulassung	E315414

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Muster
691502710002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691502710002 (rev1).pdf \| 164.6 KB IGS Download_IGES_691502710002 (rev1).iges \| 910.1 KB STP 691502710002 (rev1).stp \| 195.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Pressure Clamp	PCB	Ja	Horizontal	22 to 14 (AWG) 0.34 to 1.5 (mm²)
691502710003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP 3D 3D_691502710003 (rev1).pdf \| 183.8 KB IGS Download_IGES_691502710003 (rev1).iges \| 1.1 MB STP 691502710003 (rev1).stp \| 225.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Pressure Clamp	PCB	Ja	Horizontal	22 to 14 (AWG) 0.34 to 1.5 (mm²)

Artikel Nr.	Datenblatt
691502710002	SPEC
691502710003	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Muster
