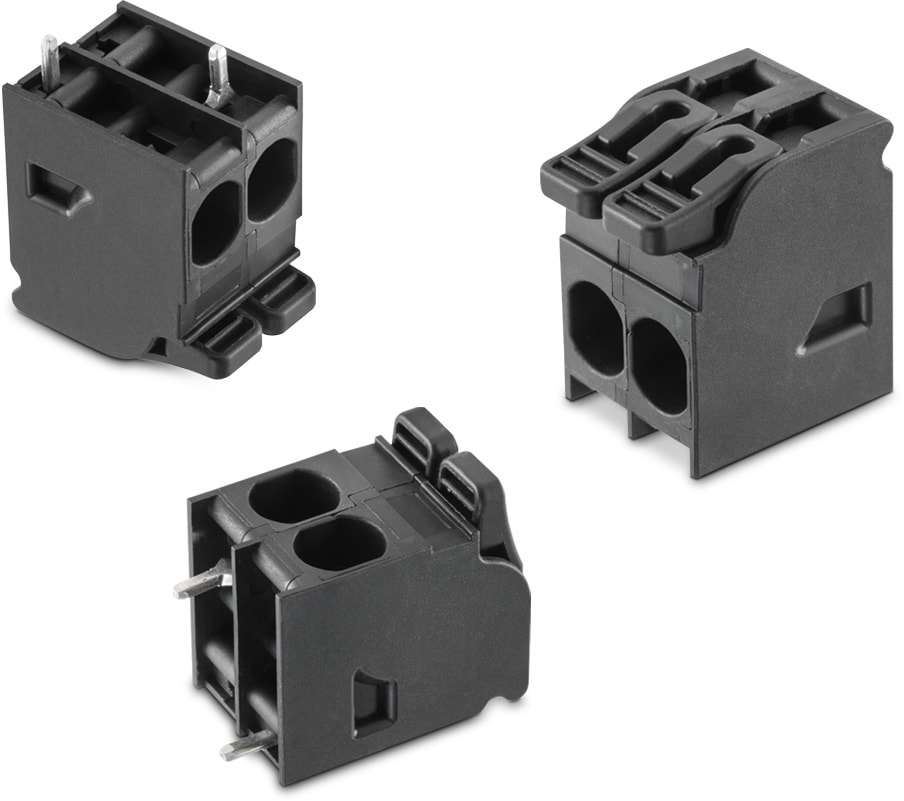

WR-TBL Series 4049B - 7.50 mm Screwless Spring Clamp Power Connector | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Raster	7.5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Zinn über Nickel
Kontakttyp	Stamped
Federmaterial	Edelstahl

Electrical Properties
I_R	30 A
Arbeitsspannung [cULus]	600 V (AC)
Spannungsfestigkeit [cULus]	2200 V (AC)
Kontaktwiderstand	20 mΩ

Mechanical Properties
Kabellänge	12 (mm)

Wire Properties
Solid Wire Section (AWG)	10 to 24 (AWG)
Solid Wire Section (Metric)	5.26 to 0.205 (mm²)
Stranded Wire Section (AWG)	10 to 24 (AWG)
Stranded Wire Section (Metric)	5.26 to 0.205 (mm²)

Certification
cULus Zulassung	E315414

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691404910002B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 691404910002B_1 (rev1).pdf \| 1.1 MB IGS 691404910002B (rev1).iges \| 9 MB STP 691404910002B (rev1).stp \| 2.9 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Screwless	PCB	Nein	Horizontal	10 to 24 (AWG) 5.26 to 0.205 (mm²)	691001
691404910003B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 691404910003B_1 (rev1).pdf \| 1.1 MB IGS 691404910003B (rev1).iges \| 9 MB STP 691404910003B (rev1).stp \| 3 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Screwless	PCB	Nein	Horizontal	10 to 24 (AWG) 5.26 to 0.205 (mm²)	–
691404910005B	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 691404910005B_1 (rev1).pdf \| 1.1 MB IGS 691404910005B (rev1).iges \| 9 MB STP 691404910005B (rev1).stp \| 3 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Screwless	PCB	Nein	Horizontal	10 to 24 (AWG) 5.26 to 0.205 (mm²)	–

Artikel Nr.	Datenblatt
691404910002B	SPEC
691404910003B	SPEC
691404910005B	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
