WE-CAIR Luftspulen ERWEITERT

WE-CAIR Luftspulen
 Bauform MaßeL
(mm)
W
(mm)
H
(mm)
Montageart

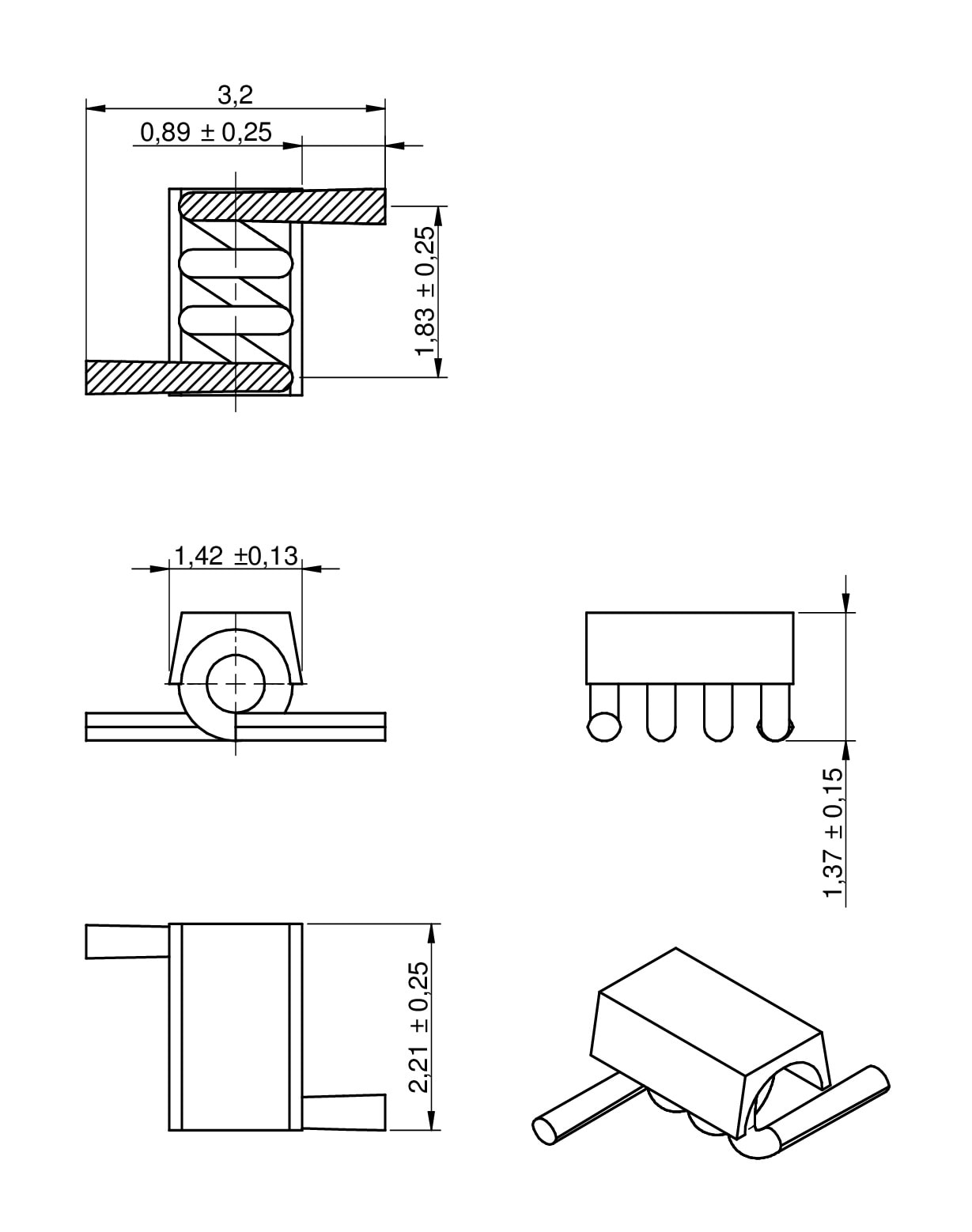

1322 2.21 1.42 1.37 SMT

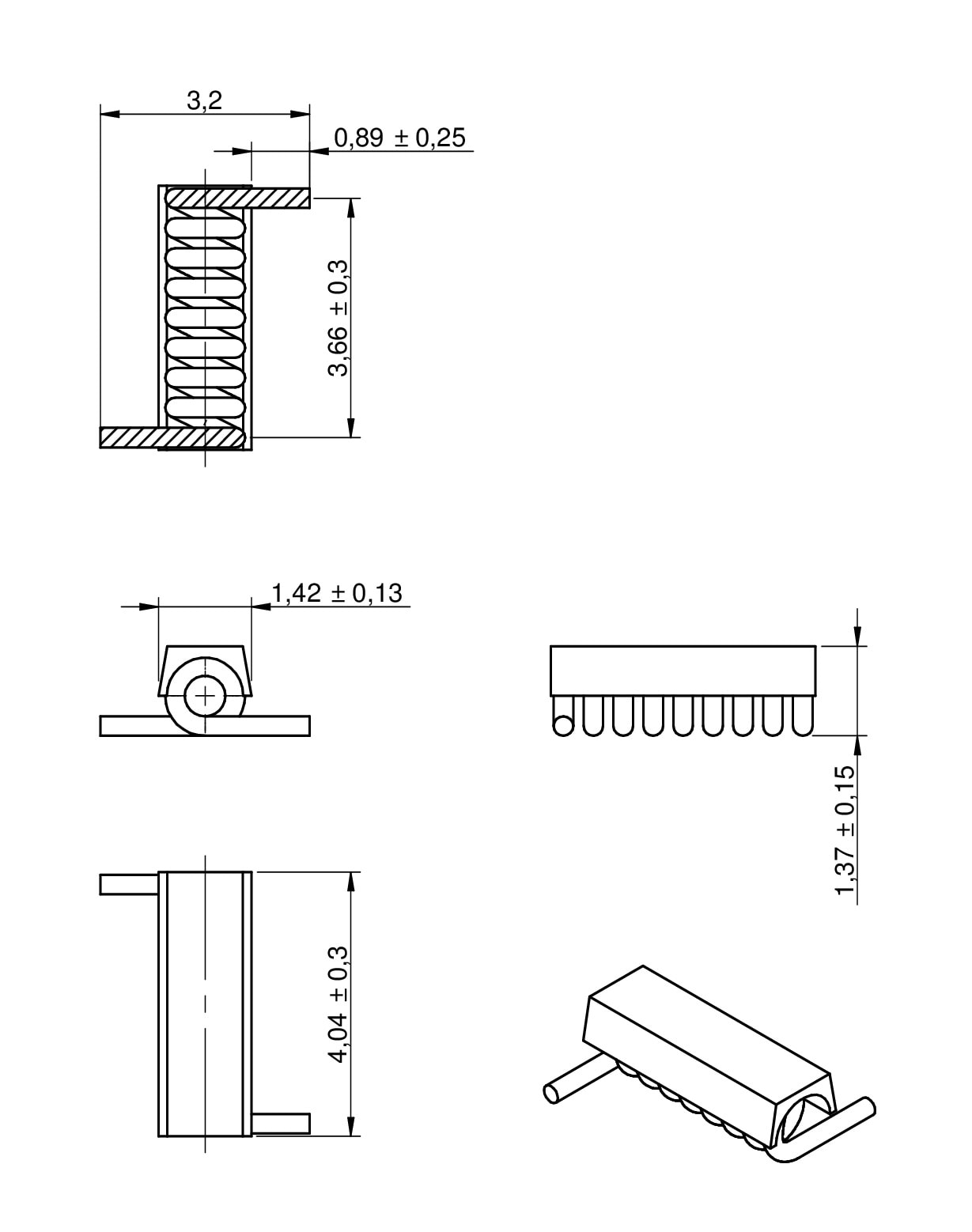

1340 4.04 1.42 1.37 SMT

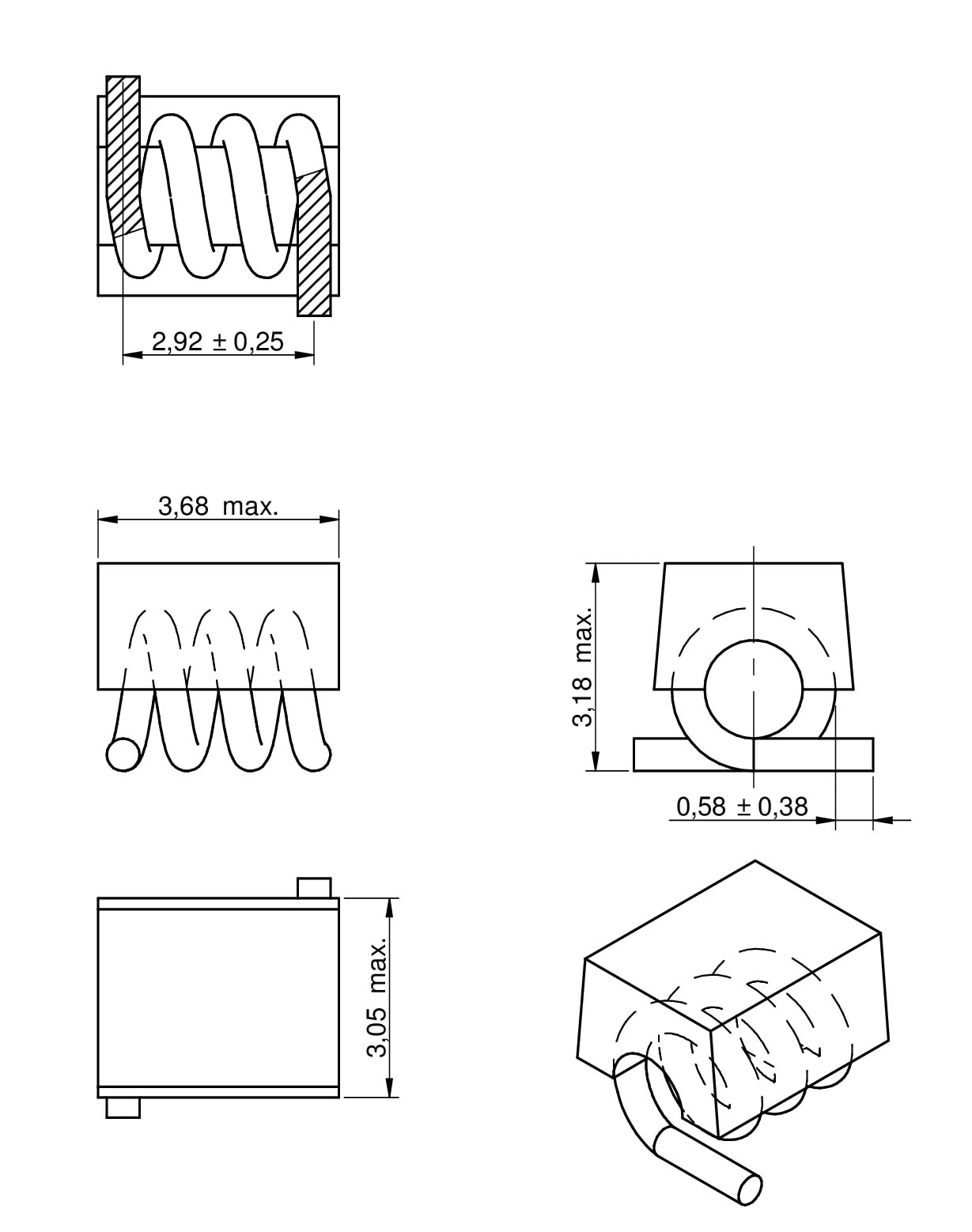

ERW. 3136 3.68 3.05 3.18 SMT

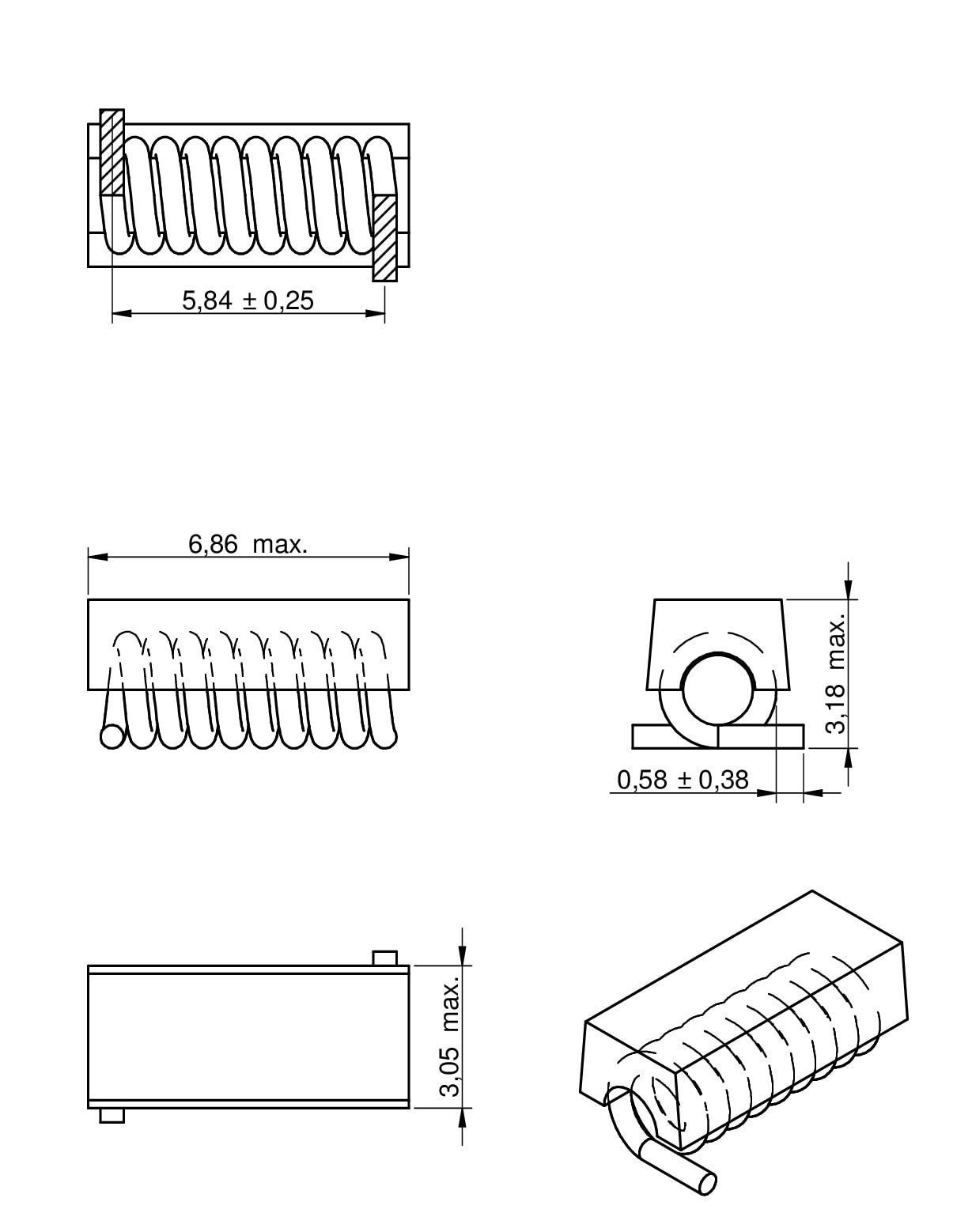

ERW. 3168 6.68 3.05 3.18 SMT

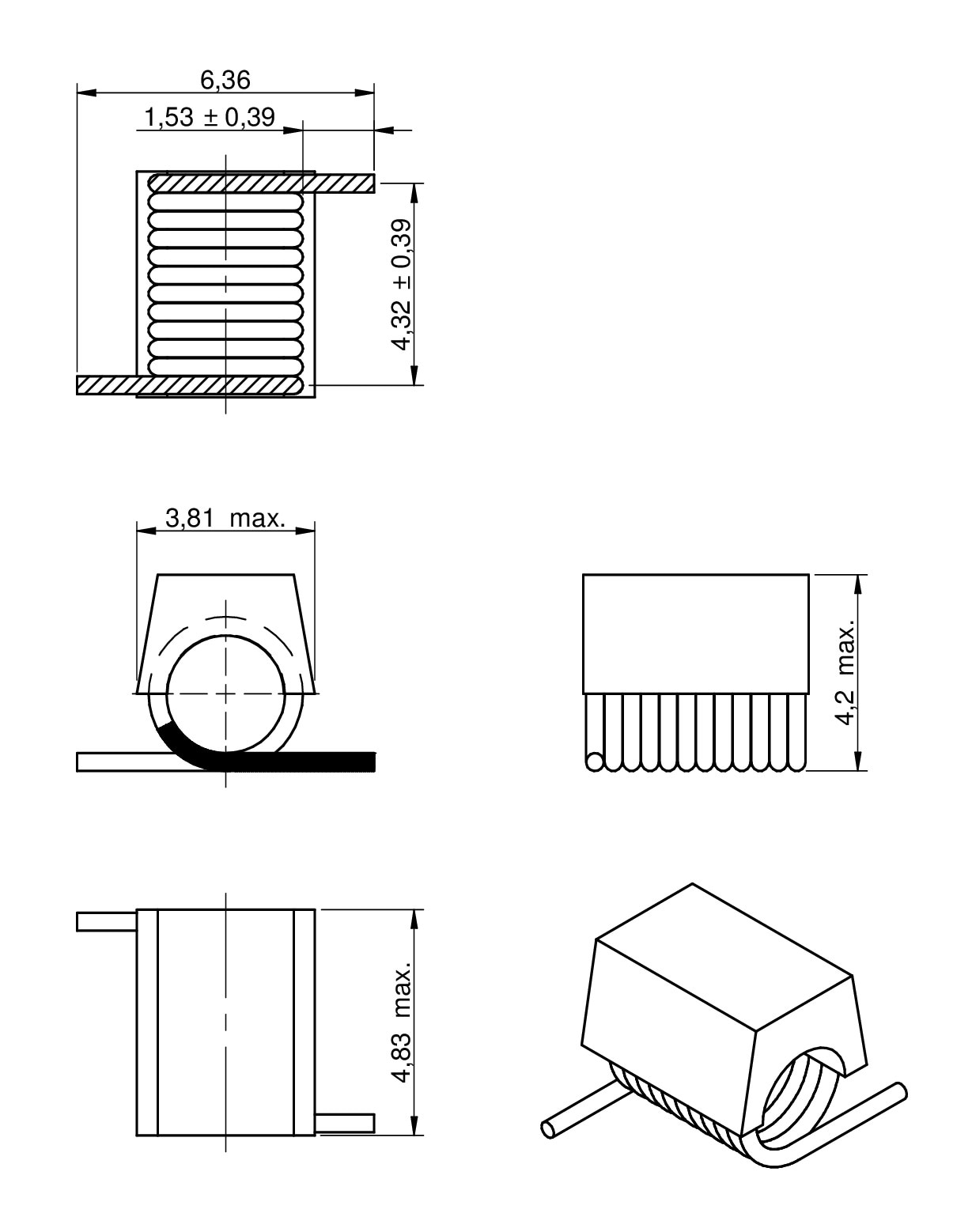

4248 4.83 3.81 4.2 SMT

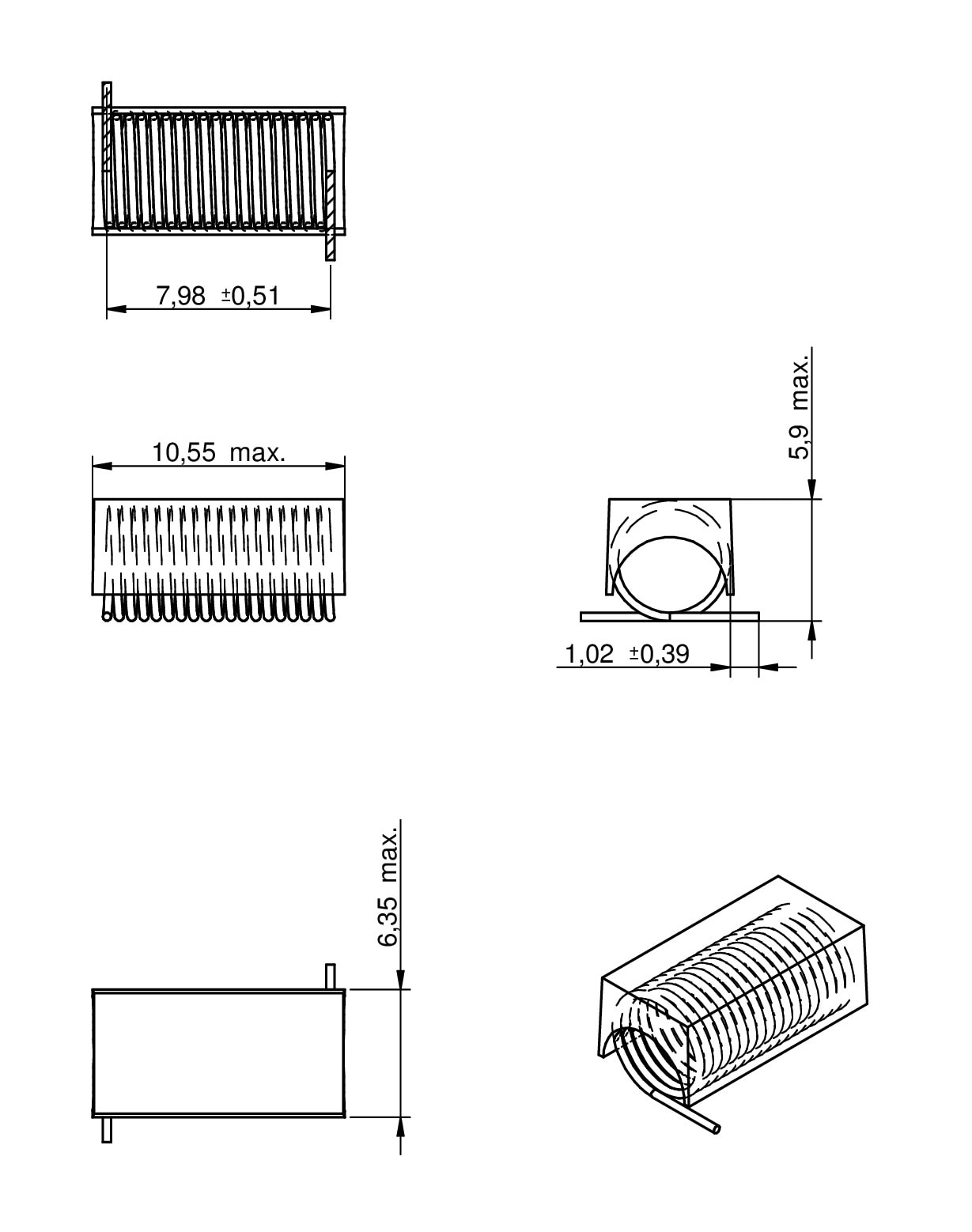

ERW. 5910 10.55 6.35 5.9 SMT

Merkmale

  • Induktivitätswerte von 1.65 nH bis 538 nH
  • Sehr hohe Güte > 100
  • Hohe Eigenresonanzfrequenz
  • Hohe Ströme bis 4.0 A
  • Induktivitätstoleranzen 2%, 5% und 10%
  • Pick- and Place-Prozess möglich
  • Gute Lötbarkeit (verzinnte Anschlusspins)
  • Betriebstemperatur: -40°C bis +125°C

Anwendung

  • Speziell für HF-Anwendung
  • Ideal für Applikationen mit hohen Strömen
  • Breitband-Filter
  • Entkopplung in HF-Schaltungen

Modelithics-Simulationsmodelle

Integrieren Sie diesen Teil in Ihre Konstruktion mit den hochpräzisen messbasierten Simulationsmodellen von Modelithics. Fordern Sie einen 90-Tage-GRATIS-Trail an! Die Modelithics-Bibliotheken sind auch für das Advanced Design System (ADS) von Keysight Technologies, die NI / AWR-Designumgebung / Microwave Office ™, Gensys, ASYSS® HFSS ™, Sonnet® und Cadence von Keysight Technologies verfügbar.

Fordern Sie einen KOSTENLOSEN 90-Tage-Trial an!

Artikeldaten

Alle
1322
1340
3136
3168
4248
5910
Artikel Nr. Daten­blatt Simu­lation Downloads StatusL
(nH)
Tol. LTestbedingung LQmin.
(%)
Testbedingung QRDC max.
(mΩ)
IR
(A)
fres
(GHz)
Design Kit Muster
744910016SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 1.65 ±10% 800 MHz 100 800 MHz 4 1.6 1074491
744913025SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 2.5 ±5% 150 MHz 140 150 MHz 1.1 4 12.574491
744910025SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 2.55 ±5% 800 MHz 100 800 MHz 5 1.6 8.274491
744910038SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.85 ±5% 800 MHz 100 800 MHz 6 1.6 7.574491
744913050SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 5 ±5% 150 MHz 140 150 MHz 1.8 4 6.574491
744913050GSPEC
9 Dateien Neu i| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 5 ±2% 150 MHz 140 150 MHz 1.8 4 6.5
744910054SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 5.45 ±5% 800 MHz 100 800 MHz 8 1.6 774491
744911056SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 5.6 ±5% 800 MHz 100 800 MHz 9 1.6 6.574491
744911071SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 7.15 ±5% 800 MHz 100 800 MHz 10 1.6 674491
744913080SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 8 ±5% 150 MHz 140 150 MHz 2.6 4 574491
744913080GSPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 8 ±2% 150 MHz 140 150 MHz 2.6 4 5
744911088SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 8.8 ±5% 800 MHz 100 800 MHz 12 1.6 674491
744911098SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 9.85 ±5% 800 MHz 100 800 MHz 13 1.6 5.2
744913112SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 12.5 ±5% 150 MHz 137 150 MHz 3.4 4 3.374491
744913112GSPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 12.5 ±2% 150 MHz 137 150 MHz 3.4 4 3.3
744911112SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 12.55 ±5% 800 MHz 100 800 MHz 14 1.6 4.674491
744914117SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 17.5 ±5% 150 MHz 100 150 MHz 4.5 4 2.274491
744914117GSPEC
10 Dateien Neu i| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 17.5 ±2% 150 MHz 100 150 MHz 4.5 4 2.2
744913118SPEC
9 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 18.5 ±5% 150 MHz 132 150 MHz 3.9 4 2.574491
744913118GSPEC
9 Dateien Neu i| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 18.5 ±2% 150 MHz 132 150 MHz 3.9 4 2.5
744912122SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 22 ±5% 150 MHz 100 150 MHz 4.2 3 3.274491
744914122SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 22 ±5% 150 MHz 102 150 MHz 5.2 4 2.174491
744912122GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 22 ±2% 150 MHz 100 150 MHz 4.2 3 3.2
744914122GSPEC
10 Dateien Neu i| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 22 ±2% 150 MHz 102 150 MHz 5.2 4 2.1
744912127SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 27 ±5% 150 MHz 100 150 MHz 4 3.5 2.774491
744912127GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 27 ±2% 150 MHz 100 150 MHz 4 3.5 2.7
744914128SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 28 ±5% 150 MHz 105 150 MHz 6 4 1.874491
744914128GSPEC
10 Dateien Neu i| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 28 ±2% 150 MHz 105 150 MHz 6 4 1.8
744912133SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 33 ±5% 150 MHz 100 150 MHz 4.8 3 2.574491
744912133GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 33 ±2% 150 MHz 100 150 MHz 4.8 3 2.5
744914135SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 35.5 ±5% 150 MHz 112 150 MHz 6.8 4 1.574491
744914135GSPEC
10 Dateien Neu i| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 35.5 ±2% 150 MHz 112 150 MHz 6.8 4 1.5
744912139SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 39 ±5% 150 MHz 100 150 MHz 4.4 3 2.174491
744912139GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 39 ±2% 150 MHz 100 150 MHz 4.4 3 2.1
744914143SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 43 ±5% 150 MHz 106 150 MHz 7.9 4 1.274491
744914143GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 43 ±2% 150 MHz 106 150 MHz 7.9 4 1.2
744912147SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 47 ±5% 150 MHz 100 150 MHz 5.6 3 2.174491
744912147GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 47 ±2% 150 MHz 100 150 MHz 5.6 3 2.1
744912156SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 56 ±5% 150 MHz 100 150 MHz 6.2 3 1.574491
744912156GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 56 ±2% 150 MHz 100 150 MHz 6.2 3 1.5
744912168SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 68 ±5% 150 MHz 100 150 MHz 8.2 2.5 1.574491
744912168GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 68 ±2% 150 MHz 100 150 MHz 8.2 2.5 1.5
744912182SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 82 ±5% 150 MHz 100 150 MHz 9.4 2.5 1.374491
744912182GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 82 ±2% 150 MHz 100 150 MHz 9.4 2.5 1.3
744918190SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 90 ±5% 50 MHz 100 50 MHz 15 3.5 1.14
744912210SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 100 ±5% 150 MHz 100 150 MHz 12.3 1.7 1.274491
744912210GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 100 ±2% 150 MHz 100 150 MHz 12.3 1.7 1.2
744918211SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 111 ±5% 50 MHz 100 50 MHz 15 3.5 1.02
744912212SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 120 ±5% 150 MHz 100 150 MHz 17.3 1.5 1.174491
744912212GSPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 120 ±2% 150 MHz 100 150 MHz 17.3 1.5 1.1
744918213SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 130 ±5% 50 MHz 100 50 MHz 20 3 0.9
744918217SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 169 ±5% 50 MHz 100 50 MHz 25 3 0.875
744918220SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 206 ±5% 50 MHz 100 50 MHz 30 3 0.8
744918222SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 222 ±5% 50 MHz 100 50 MHz 35 3 0.73
744918224SPEC
10 Dateien Neu i| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 246 ±5% 50 MHz 100 50 MHz 35 3 0.685
744918230SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 307 ±5% 50 MHz 100 50 MHz 35 3 0.66
744918238SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 380 ±5% 50 MHz 100 50 MHz 50 2.5 0.59
744918242SPEC
10 Dateien Neu i| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 422 ±5% 50 MHz 100 50 MHz 60 2.5 0.54
744918249SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 491 ±5% 50 MHz 100 50 MHz 65 2 0.535
744918254SPEC
10 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 538 ±5% 50 MHz 100 50 MHz 90 2 0.49
Artikel Nr. Daten­blatt Simu­lation
744910016SPEC
744913025SPEC
744910025SPEC
744910038SPEC
744913050SPEC
744913050GSPEC
744910054SPEC
744911056SPEC
744911071SPEC
744913080SPEC
744913080GSPEC
744911088SPEC
744911098SPEC
744913112SPEC
744913112GSPEC
744911112SPEC
744914117SPEC
744914117GSPEC
744913118SPEC
744913118GSPEC
744912122SPEC
744914122SPEC
744912122GSPEC
744914122GSPEC
744912127SPEC
744912127GSPEC
744914128SPEC
744914128GSPEC
744912133SPEC
744912133GSPEC
744914135SPEC
744914135GSPEC
744912139SPEC
744912139GSPEC
744914143SPEC
744914143GSPEC
744912147SPEC
744912147GSPEC
744912156SPEC
744912156GSPEC
744912168SPEC
744912168GSPEC
744912182SPEC
744912182GSPEC
744918190SPEC
744912210SPEC
744912210GSPEC
744918211SPEC
744912212SPEC
744912212GSPEC
744918213SPEC
744918217SPEC
744918220SPEC
744918222SPEC
744918224SPEC
744918230SPEC
744918238SPEC
744918242SPEC
744918249SPEC
744918254SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation Downloads StatusL
(nH)
Tol. LTestbedingung LQmin.
(%)
Testbedingung QRDC max.
(mΩ)
IR
(A)
fres
(GHz)
Design Kit Muster

Was ist der Gütefaktor Q?

Der Gütefaktor Q ist ein entscheidender Parameter und eines der ersten Kriterien, die jeder HF-Ingenieur berücksichtigen sollte. Der Q-Faktor wird entweder als Mindestwert oder als typischer Wert bei einem bestimmten Frequenzpunkt angegeben. Bei Würth Elektronik wird der Q-Faktor als Mindestwert angegeben, um den Kunden ein zuverlässiges Mindestniveau zu garantieren.

Grundsätzlich ist der Q-Faktor das Verhältnis zwischen dem induktiven Blindwiderstand XL und den Verlusten RS und ist ein Indikator dafür, wie ideal eine Induktivität ist. Bei Induktivitäten mit Luft- oder Keramikkernen ist der Widerstand RS hauptsächlich auf den spezifischen Widerstand des Leiters in der Induktionsvorrichtung zurückzuführen. Ein höherer Q-Faktor bedeutet weniger Verluste in der Komponente.

Eigenresonanzfrequenz

Da die Wicklungsstruktur jeder Drahtspule eine gewisse Kapazität aufweist, stellt die Induktivität einen Parallelschwingkreis dar, der eine entsprechende Eigenresonanzfrequenz (SRF, self resonance frequency) aufweist. Wie bei herkömmlichen Induktivitäten gibt die SRF an, bis zu welcher Frequenz sich das Bauelement wie eine Induktivität verhält.

Genau bei der SRF verhält sich die Induktivität mit ihrer parasitären Kapazität wie ein Resonanzkreis mit einer nahezu unendlich hohen Impedanz, nur Schaltungsverluste begrenzen den hohen Wert der Impedanz. Jenseits der SRF verhält sich das Bauelement wie ein Kondensator.

Bei EMV-Filterapplikationen, in denen Induktivitäten verwendet werden, erfolgt die beste Signaldämpfung kurz unterhalb der SRF, wo die Impedanz sehr hoch ist und somit die Dämpfung ihr Maximum erreicht.

Bei Signal-Filter- oder Impedanzanpassungs-Anwendungen ist es wichtiger, eine konstante Induktivität im relevanten Frequenzbereich zu haben, was bedeutet, dass die SRF der Induktivität weit oberhalb der Betriebsfrequenz der Schaltung liegen sollte.

Nennstrom bei Hochfrequenzanwendungen

Der Nennstrom wird als maximaler Gleichstrom (A oder mA) angegeben, der einen bestimmten Temperaturanstieg verursacht (z.B. ΔT = 40 K). Der Temperaturanstieg plus die Umgebungstemperatur darf die maximale Betriebstemperatur nicht überschreiten. Für Hochstromanwendungen wählen Sie bitte die spezifischen Luftspulen: WE-KI HC, WE-ACHC und WE-CAIR.

HF-Induktivitäten und Antennenanpassung

Wie die Antennenanpassung funktioniert

Mit Hilfe des Smith-Diagramms kann die komplexe Impedanz des Antennenspeisepunkts, bestehend aus Widerstands- und Blindwerten, grafisch dargestellt werden. Bei einer angepassten Antenne liegt die Impedanz bei der Betriebsfrequenz nahe der Mitte des Smith-Diagramms und damit nahe der Impedanz von 50 Ω. Dies kann durch den Einsatz von HF-Induktivitäten und HF-Kondensatoren erreicht werden. Ein pi-Anpassungsnetzwerk ist für diesen Zweck besonders nützlich, da es flexibel für die Antennenanpassung von fast jeder anderen Impedanz verwendet werden kann. In der Praxis funktioniert die Antennenanpassung in mehreren Schritten.

Zusätzlich zu den WE-MCA Antennen bieten wir unseren Kunden einen entwicklungsbegleitenden Antennenservice an. Wir unterstützen von der Antennenauswahl über die Antennenplatzierung bis hin zur Antennenanpassung.

Webseite: www.we-online.com/antenna-matching

E-Mail: antenna.matching@we-online.com

Wir bieten auch ein Antennenanpassungs-Design-Kit an, das alle Komponenten enthält, die für Ihre Antennenanpassung benötigt werden. Dieses Design-Kit mit der Bestellnummer 748001 enthält Chip-Antennen WE-MCA, keramische Multilayer-Induktivitäten WE-MK in der Größe 0402, Hochfrequenz-Chipkondensatoren WCAP-CSRF in der Größe 0402 und HF-Koaxialkabel WR-CXARY für Frequenzen bis zu 18 GHz.
