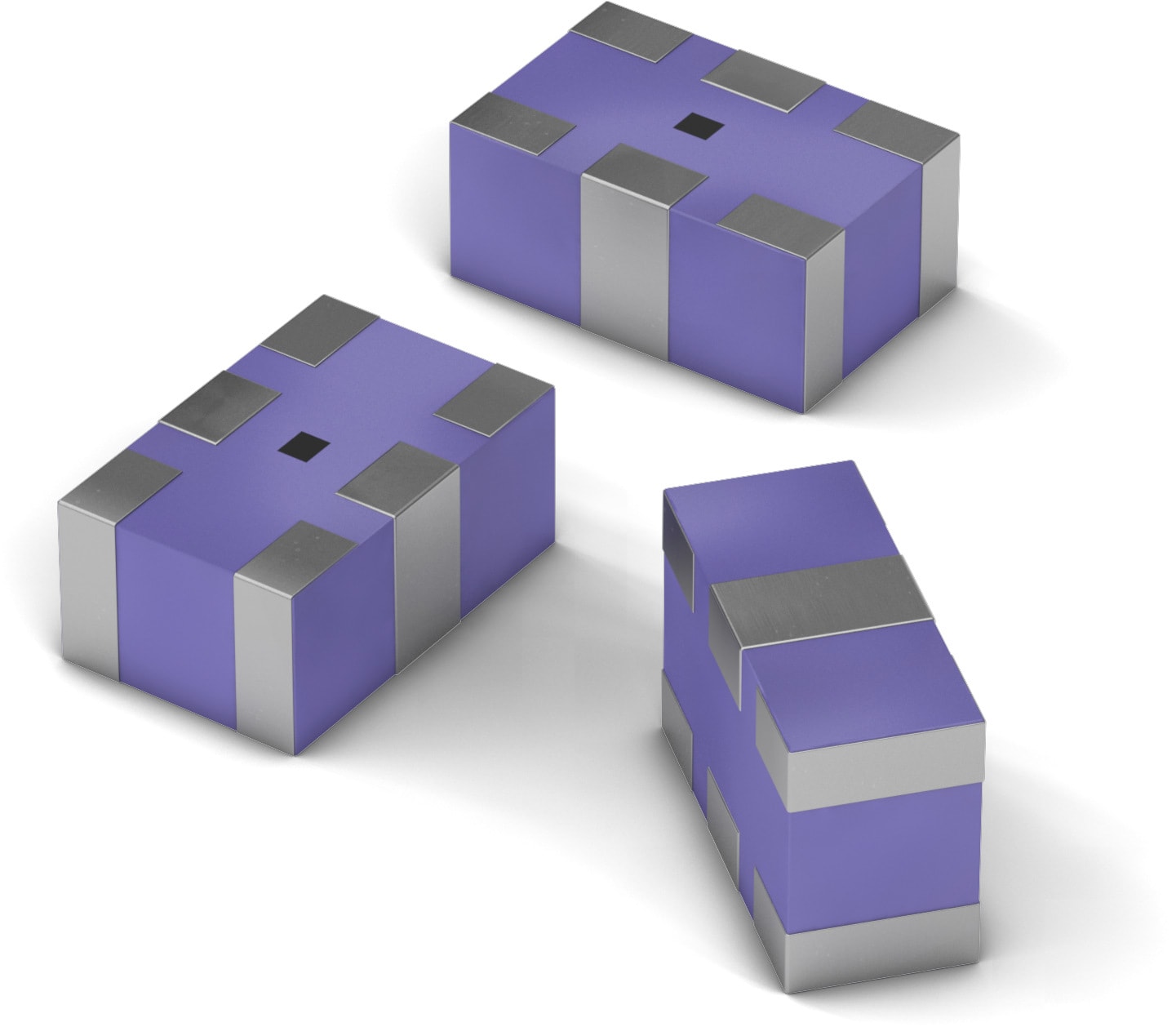

WE-CCMF Keramik Common Mode Filter

Bauform	Maße	L (mm)	W (mm)	H (mm)
0504		1.25	1	0.8

LTSpice-Dateien

LT
LTSpice_WE-CCMF (rev22a).zip
|
13.5 KB

Merkmale

Kompakte Multilayer Gleichtaktdrossel
Hohe Gleichtaktdämpfung im WiFi Frequenzbereich (> 30 dB @ 2450 MHz)
Ultra-Hochgeschwindigkeits Gegentakt Signalübertragung
12 GHz Gegentakt Grenzfrequenz
LTCC Bauweise mit geringen Verlusten und hoher Zuverlässigkeit
Hohe Temperaturbeständigkeit
Empfohlenes Lötverfahren: Reflow
Betriebstemperatur: -40 °C bis zu +85 °C

Anwendung

Hochgeschwindigkeits-Differentialdatenleitungen
USB 3/4
Thunderbolt 2/3
Sata 3.X
Display Port
PCIe 3.0
eDP

Artikeldaten

0504

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	IL_{(SCC 2,1)} (dB)	Testbedingung IL_{(SCC 2,1)}	f_c (GHz)	V_R (V (DC))	R_{DC max.} (Ω)	I_R (mA)	R_ISO	Muster
748020024	SPEC		10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CCMF (rev22b).IntLib \| 40.5 KB ZUK Cadstar_WE-CCMF (rev20a).zip \| 5.1 KB CDS Cadence_WE-CCMF (rev21a).zip \| 188.5 KB EAG Eagle_WE-CCMF (rev20b).lbr \| 15.2 KB CAD-Dateien ZIP 3D 3D_WE-CCMF_7480xxxxx (rev1).pdf \| 70.4 KB IGS Download_IGS-WE-CCMF-748020024 (rev1).igs \| 292.4 KB STP Download_STP-WE-CCMF-748020024 (rev1).stp \| 84.4 KB Elektrische Modelle ZIP ADS ADS_WE-CCMF (rev24a).zip \| 1.9 MB S S-Parameter_748020024 (rev20a).s4p \| 351.5 KB PSP PSpice_WE-CCMF (rev22a).zip \| 15 KB Alle 10 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	2450 MHz	8	5	2.5	300	100 MΩ
748030024	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CCMF (rev22b).IntLib \| 40.5 KB ZUK Cadstar_WE-CCMF (rev20a).zip \| 5.1 KB CDS Cadence_WE-CCMF (rev21a).zip \| 188.5 KB EAG Eagle_WE-CCMF (rev20b).lbr \| 15.2 KB CAD-Dateien ZIP 3D 3D-WE-CCMF (rev1).pdf \| 70.4 KB IGS IGS_WE-CCMF (rev1).igs \| 878.4 KB STP STP-WE-CCMF (rev1).stp \| 269.7 KB Elektrische Modelle ZIP ADS ADS_WE-CCMF (rev24a).zip \| 1.9 MB S S-Parameter_748030024 (rev20a).s4p \| 761.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	2450 MHz	12	5	2.5	300	100 MΩ
748032455	SPEC		9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CCMF (rev22b).IntLib \| 40.5 KB ZUK Cadstar_WE-CCMF (rev20a).zip \| 5.1 KB CDS Cadence_WE-CCMF (rev21a).zip \| 188.5 KB EAG Eagle_WE-CCMF (rev20b).lbr \| 15.2 KB CAD-Dateien ZIP 3D 3D-WE-CCMF (rev1).pdf \| 70.4 KB IGS IGS_WE-CCMF (rev1).igs \| 878.4 KB STP STP_WE-CCMF (rev1).stp \| 269.7 KB Elektrische Modelle ZIP ADS ADS_WE-CCMF (rev24a).zip \| 1.9 MB S S-Parameter_748032455 (rev20a).s4p \| 701.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	2450 & 5500 MHz	12	5	2.5	300	100 MΩ

Artikel Nr.	Datenblatt	Simulation
748020024	SPEC
748030024	SPEC
748032455	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	IL_{(SCC 2,1)} (dB)	Testbedingung IL_{(SCC 2,1)}	f_c (GHz)	V_R (V (DC))	R_{DC max.} (Ω)	I_R (mA)	R_ISO	Muster
