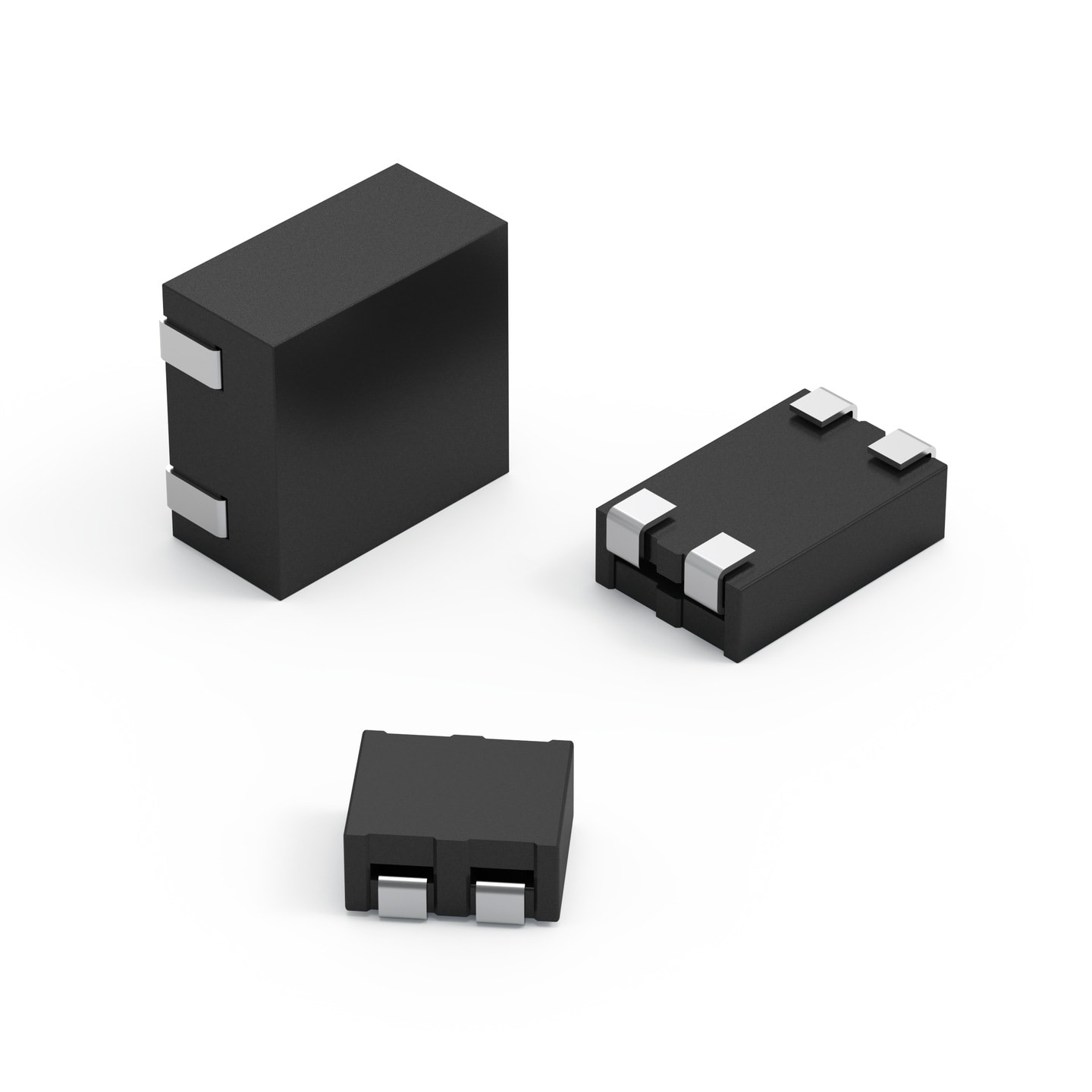

WE-CMS SMT Bead Array

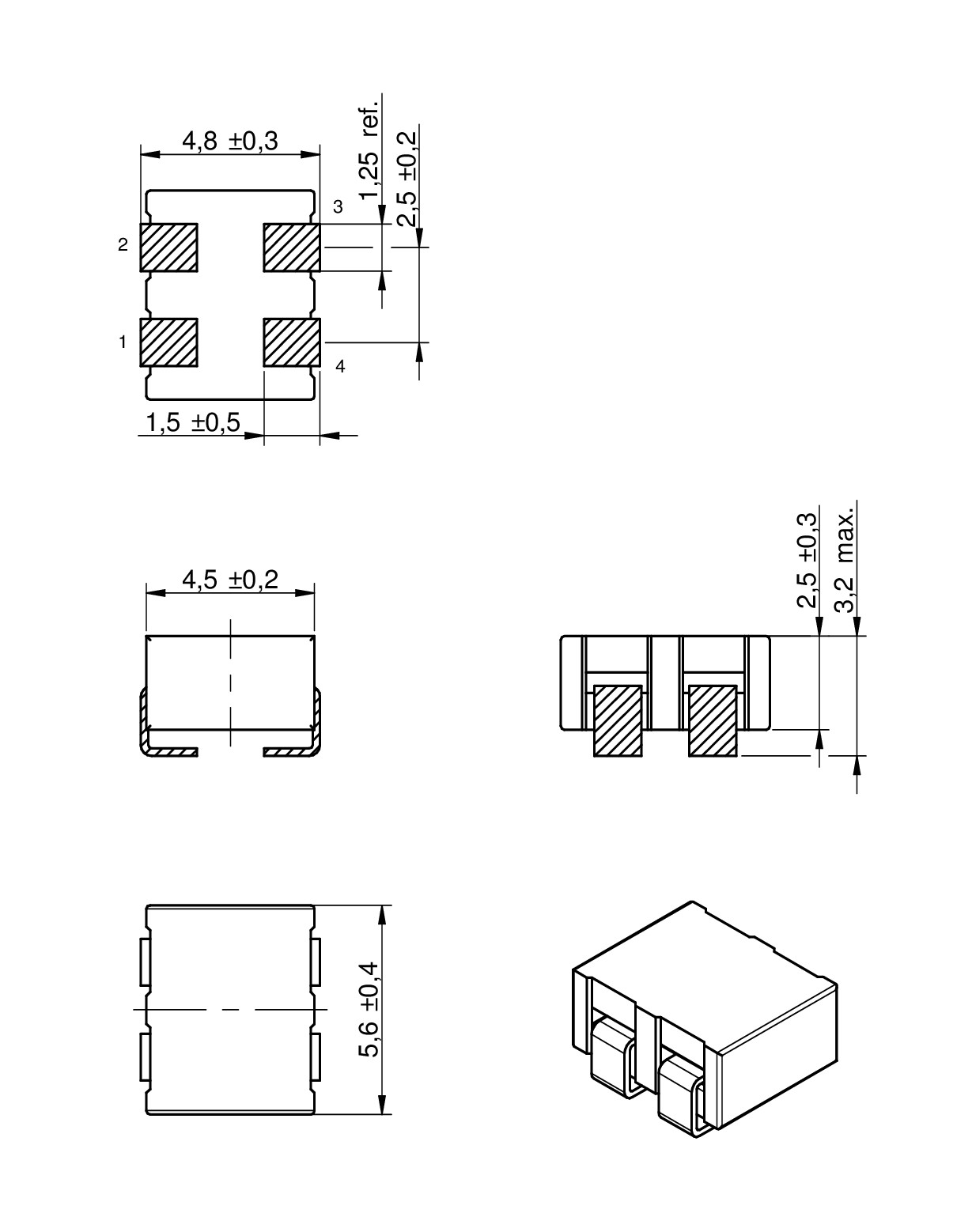

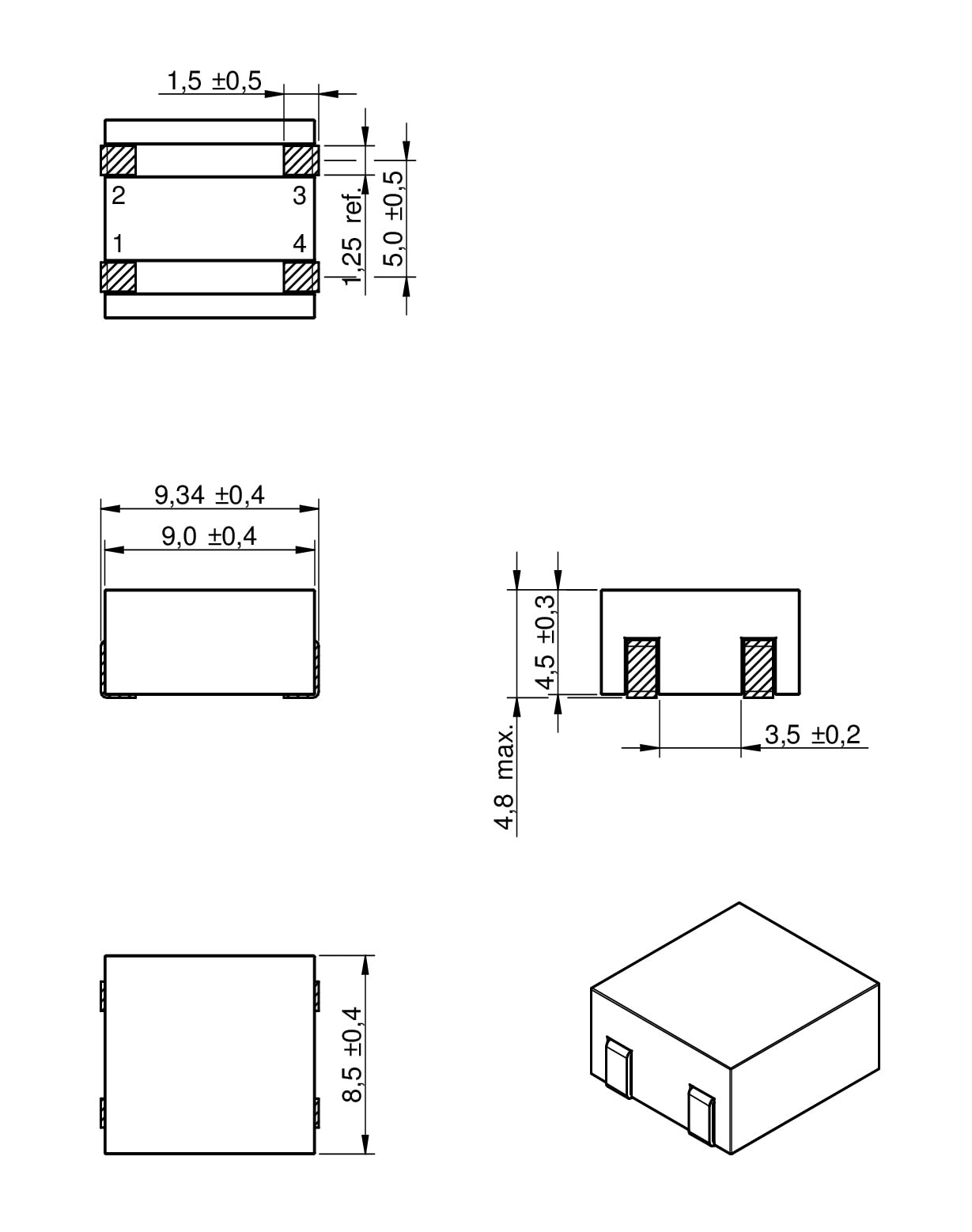

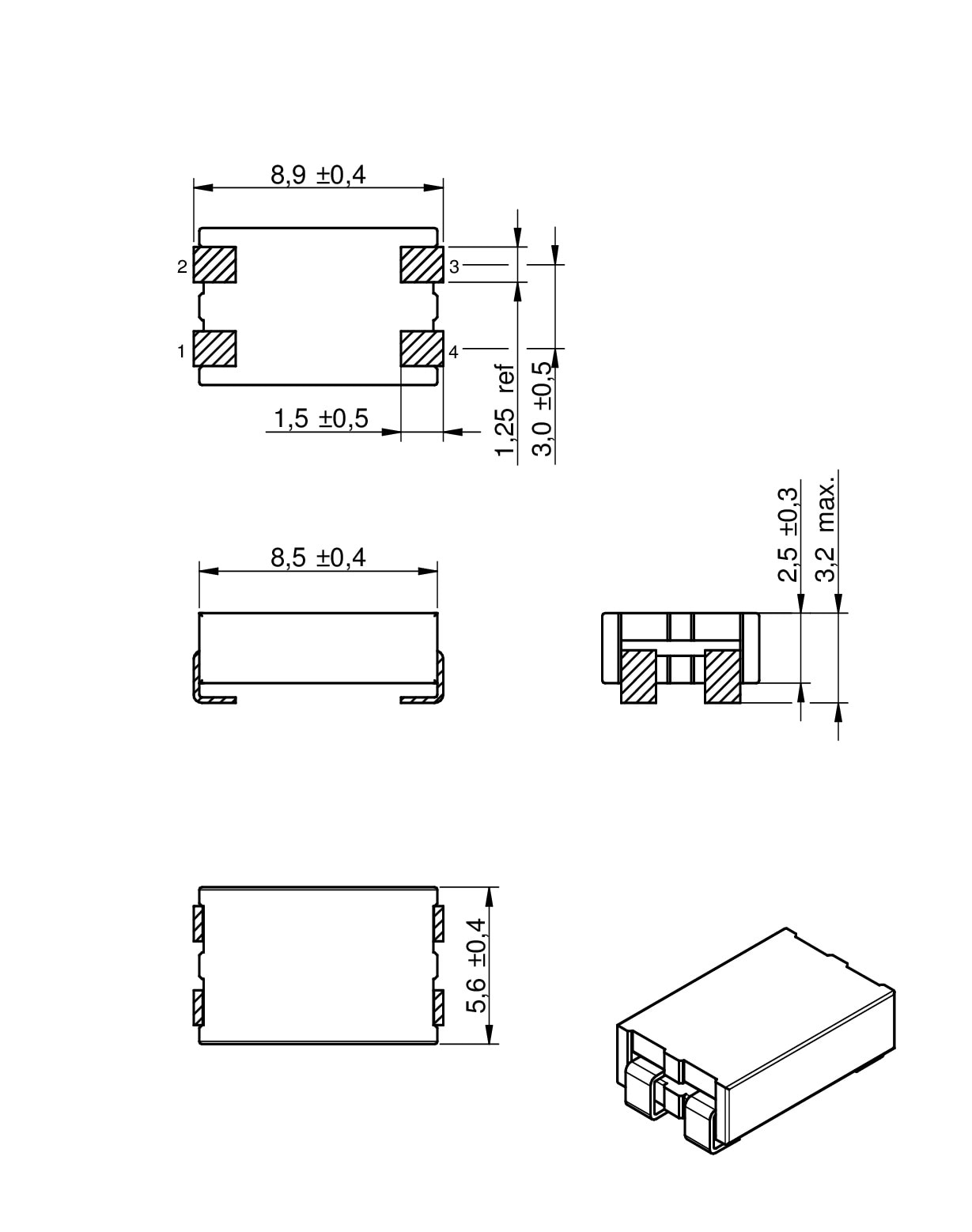

Bauform	Maße	L (mm)	W (mm)	H (mm)	Fl (mm)
4856		5.6	4.8	3.2	1.5
9056		8.9	5.6	3.2	1.5
9085		9.3	8.5	4.8	1.5

LTSpice-Dateien

LT
LTSpice_WE-CMS (rev24a).zip
|
1.8 KB

Merkmale

Maximaler Dauerstrom bis zu 21 A
Niedriger RDC
Impedanzen bis zu 200 Ω
Betriebstemperatur: –40 ºC bis +125 ºC

Anwendung

Spannungsversorgungen
Symmetrische Datenleitungen
Leistungselektronik

Artikeldaten

Alle

4856

9056

9085

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Z @ 100 MHz (Ω)	I_R (A)	R_{DC max.} (mΩ)	Z @ 25 MHz (Ω)	Design Kit	Muster
7427520	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMS (rev22c).IntLib \| 97.5 KB ZUK Cadstar_WE-CMS (rev21a).zip \| 6.1 KB CDS Cadence_WE-CMS (rev22a).zip \| 383.1 KB EAG Eagle_WE-CMS (rev19a).lbr \| 20.9 KB CAD-Dateien ZIP IGS 7427520 (rev1).igs \| 459.2 KB STP 7427520 (rev1).stp \| 175.6 KB Elektrische Modelle ZIP PSP PSpice_WE-CMS (rev24a).zip \| 4.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	17	3	20	742793
7427521	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMS (rev22c).IntLib \| 97.5 KB ZUK Cadstar_WE-CMS (rev21a).zip \| 6.1 KB CDS Cadence_WE-CMS (rev22a).zip \| 383.1 KB EAG Eagle_WE-CMS (rev19a).lbr \| 20.9 KB CAD-Dateien ZIP IGS 7427521 (rev1).igs \| 596.7 KB STP 7427521 (rev1).stp \| 188 KB Elektrische Modelle ZIP PSP PSpice_WE-CMS (rev24a).zip \| 4.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	52	19	3	34	742791 742793
7427523	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CMS (rev22c).IntLib \| 97.5 KB ZUK Cadstar_WE-CMS (rev21a).zip \| 6.1 KB CDS Cadence_WE-CMS (rev22a).zip \| 383.1 KB EAG Eagle_WE-CMS (rev19a).lbr \| 20.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-CMS-9085-7427523 (rev1).igs \| 611.3 KB STP Download_STP_WE-CMS-9085-7427523 (rev1).stp \| 119.4 KB Elektrische Modelle ZIP PSP PSpice_WE-CMS (rev24a).zip \| 4.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	83	21	3	54	–

Artikel Nr.	Datenblatt	Simulation
7427520	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7427521	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7427523	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Z @ 100 MHz (Ω)	I_R (A)	R_{DC max.} (mΩ)	Z @ 25 MHz (Ω)	Design Kit	Muster
