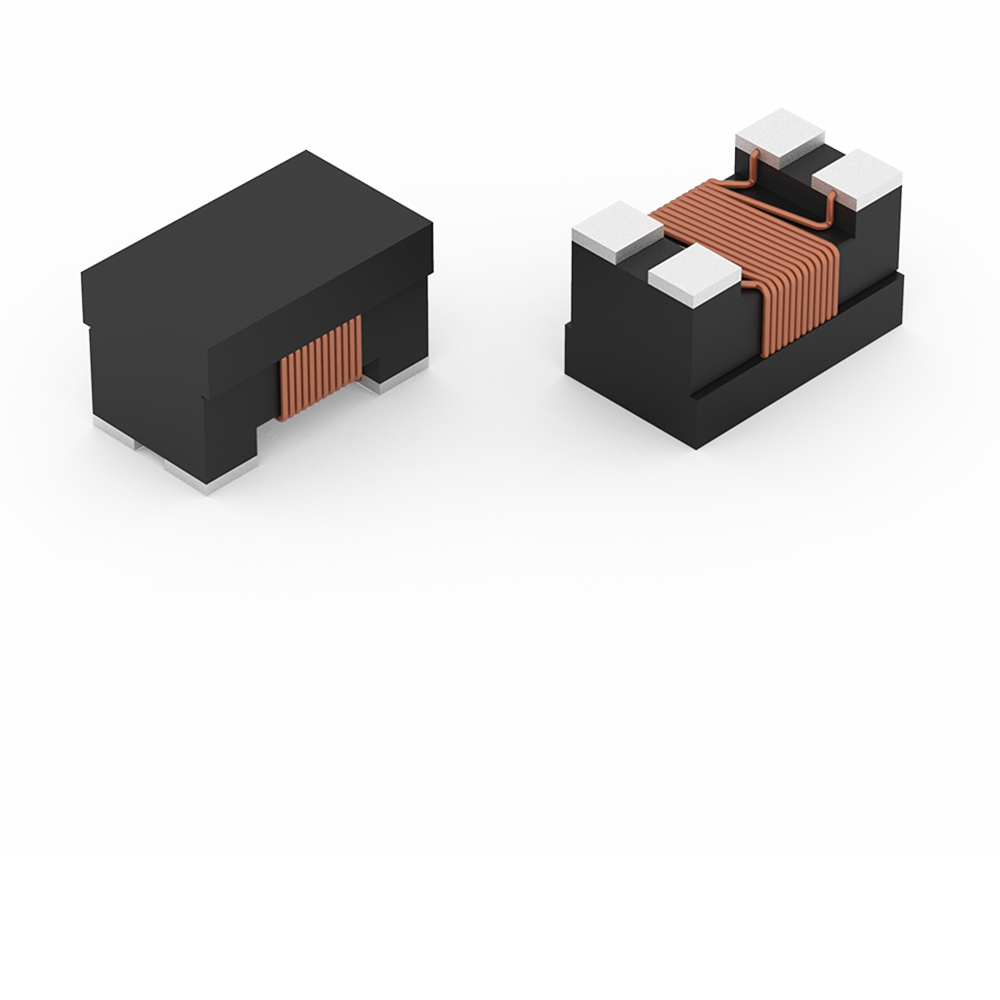

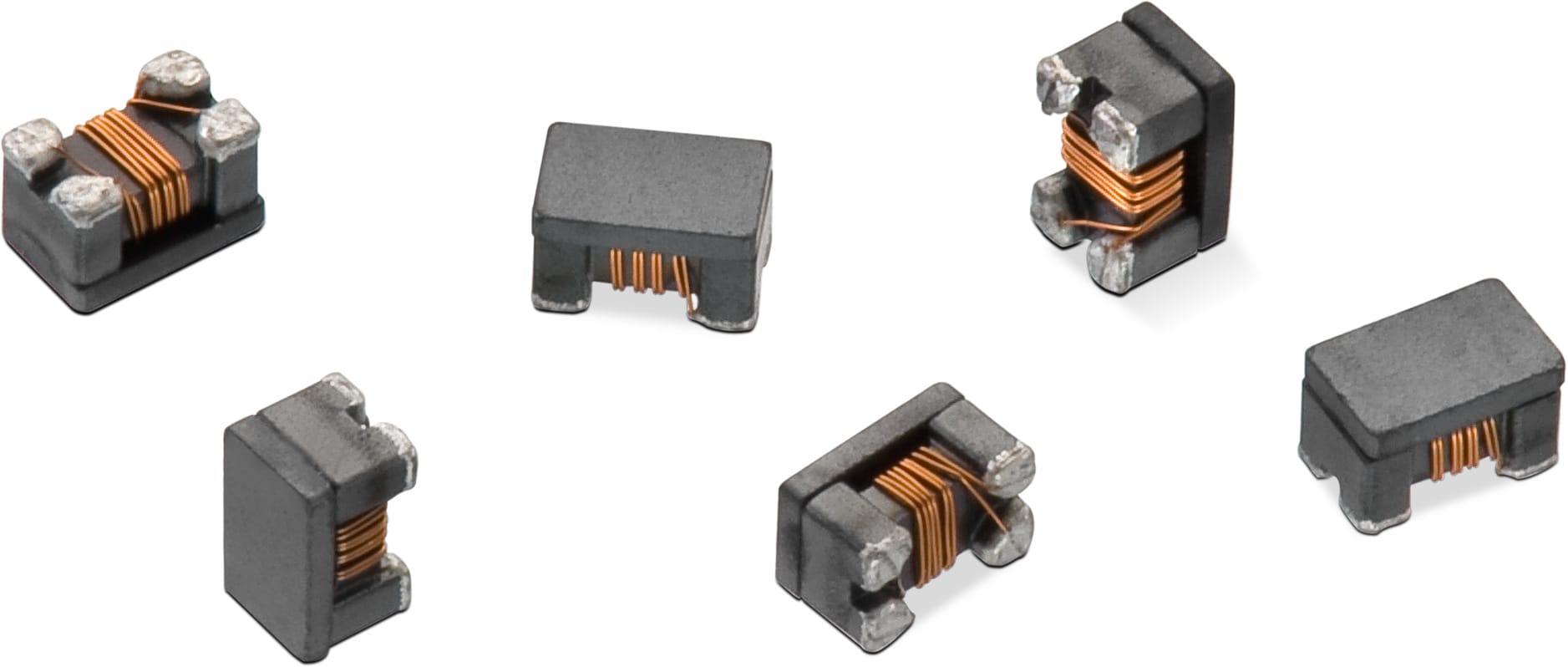

WE-CNSW HF Stromkompensierter SMT Line Filter

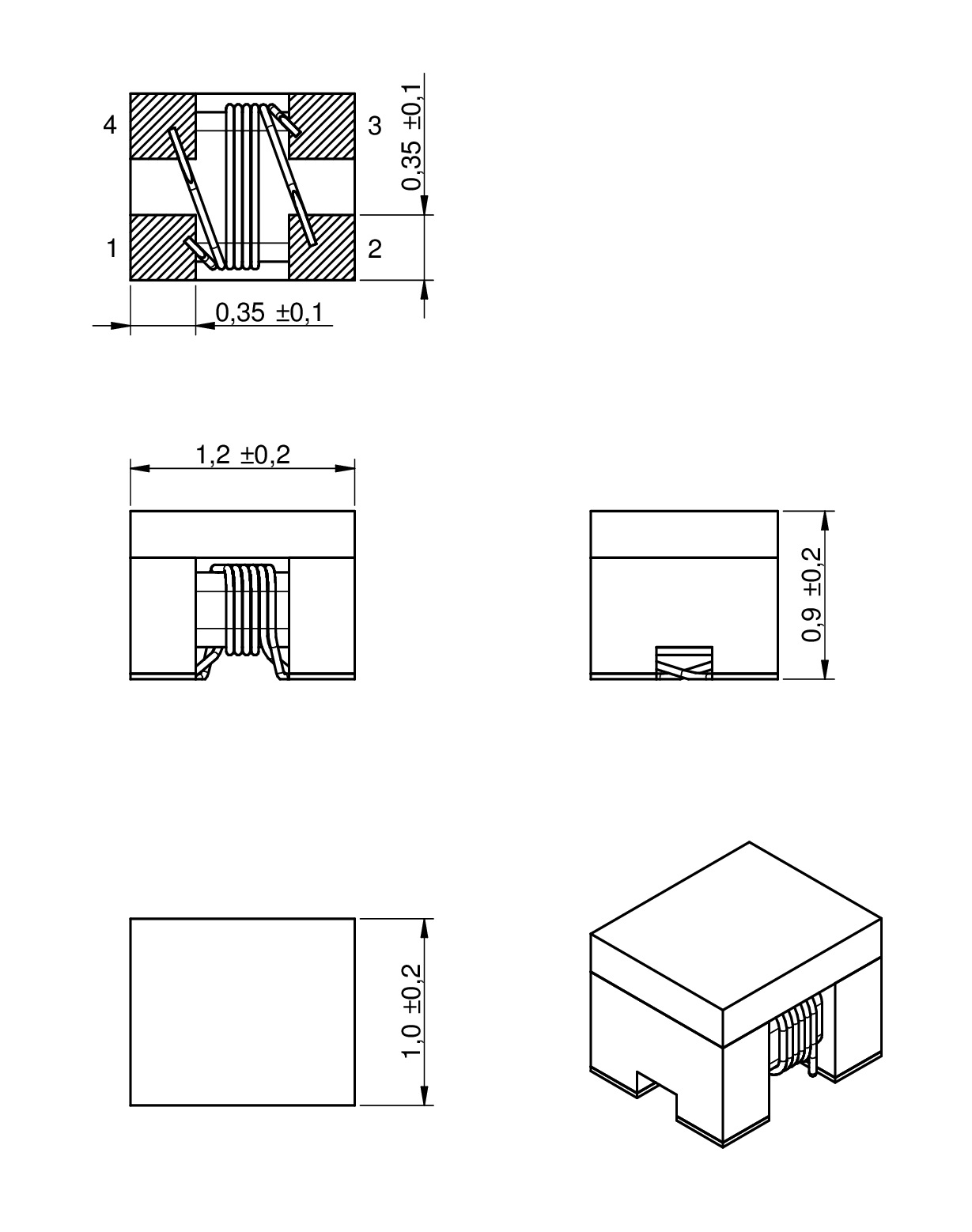

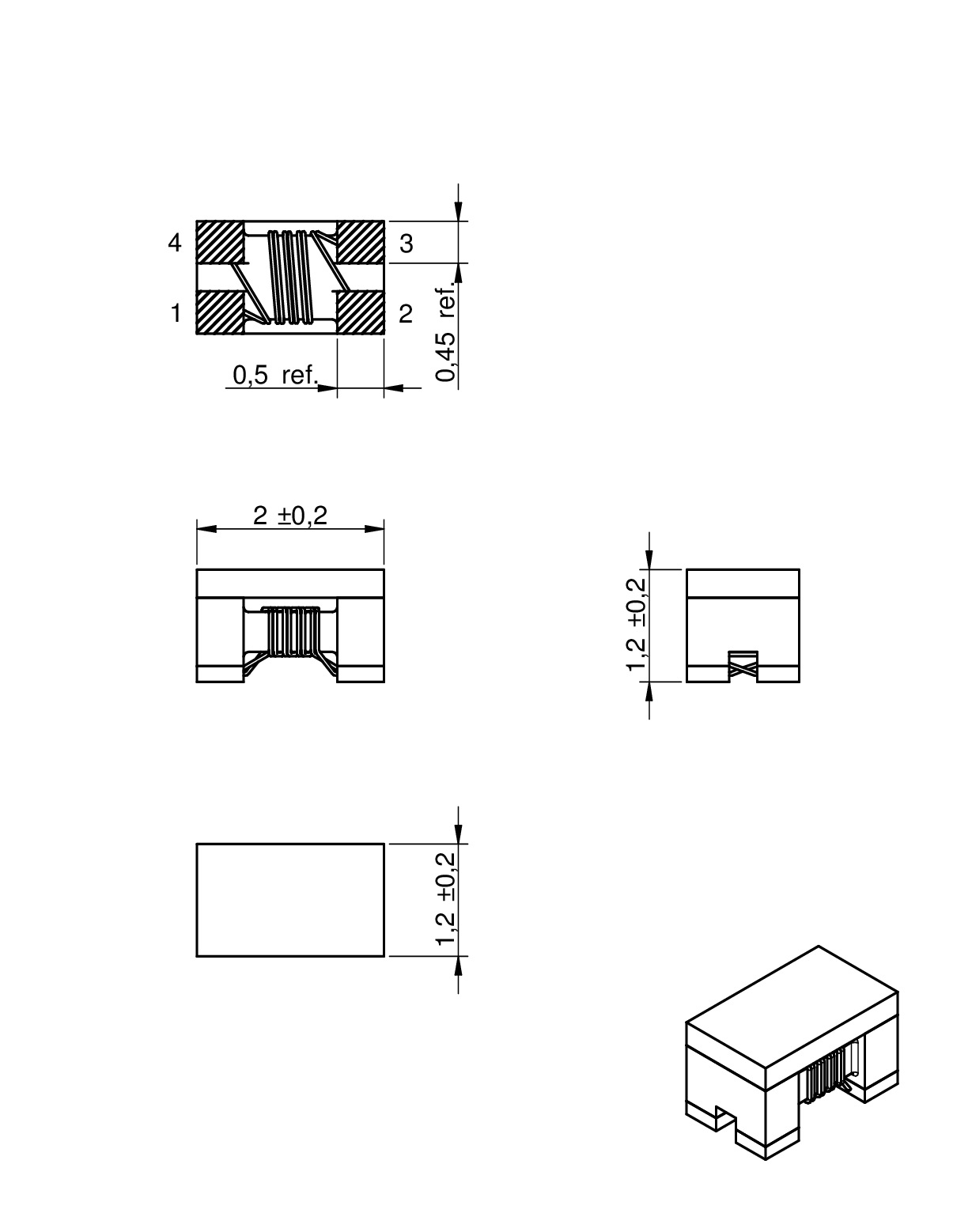

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
0504		1.2	1	0.9	SMT
0805		2	1.2	1.2	SMT

LTSpice-Dateien

LT
LTSpice_WE-CNSW-HF (rev22a).zip
|
3 KB

Merkmale

Stromkompensierter Datenleitungsfilter
Hohe Gleichtaktdämpfung
Geringer Einfluss auf differentielle Datensignale durch spezielle Wickelgeometrie
Klimakategorie 40/105/21 (Bauform 0504)
Klimakategorie 40/125/21 (Bauform 0805)
Brennbarkeit gemäß UL 94 V-0

Referenzdesigns

RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten

Anwendung

USB 3.0
USB 2.0
HDMI
LVDS
High-Speed Datenleitungen
IEEE 1394 (Firewire)

Application Notes

USB Type-C. 24 reasons to connect with us.

Würth Elektronik bietet das komplette Produktprogramm von Steckverbindern, EMV Filter, Komponenten für ESD-Überspannungsschutz sowie AC/DC-zu-DC/DC-Leistungswandlung für USB 3.1. Alle Informationen hier.

Alle Informationen hier

Artikeldaten

Alle

0504

0805

Artikel Nr.	Datenblatt	Downloads	Wicklungstyp	L (nH)	Z @ 100 MHz (Ω)	I_R (mA)	R_{DC max.} (mΩ)	V_R (V)	V_T (V (AC))	f_c (GHz)	Anwendung	Filter Stick	Filter Bag	Design Kit
7442335600	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW_HF (rev22a).IntLib \| 101.5 KB ZUK Cadstar_WE-CNSW-HF (rev19a).zip \| 5.6 KB CDS Cadence_WE-CNSW_HF (rev20a).zip \| 619.4 KB EAG Eagle_WE-CNSW HF (rev19a).lbr \| 19.3 KB CAD-Dateien ZIP 3D 3D_7442335xxx (rev1).pdf \| 391.8 KB IGS WE-CNSW_HF_0504 (rev1).igs \| 1.2 MB STP WE-CNSW_HF_0504 (rev1).stp \| 267.8 KB Elektrische Modelle ZIP S S-PARAMETER_WE-CNSW_HF (rev19a).zip \| 460.8 KB PSP PSpice_WE-CNSW_HF (rev22a).zip \| 5.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	bifiliar	100	60	600	220	20	125	10	USB 3.X, HDMI 1.4	82931060 82931100	82931061 82931101	744230
7442335900	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW_HF (rev22a).IntLib \| 101.5 KB ZUK Cadstar_WE-CNSW-HF (rev19a).zip \| 5.6 KB CDS Cadence_WE-CNSW_HF (rev20a).zip \| 619.4 KB EAG Eagle_WE-CNSW HF (rev19a).lbr \| 19.3 KB CAD-Dateien ZIP IGS WE-CNSW_HF_0504 (rev1).igs \| 1.2 MB STP WE-CNSW_HF_0504 (rev1).stp \| 267.8 KB Elektrische Modelle ZIP S S-PARAMETER_WE-CNSW_HF (rev19a).zip \| 460.8 KB PSP PSpice_WE-CNSW_HF (rev22a).zip \| 5.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	bifiliar	170	90	500	270	20	125	8	USB 3.X, HDMI 1.4	–	–	744230
744233670	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW_HF (rev22a).IntLib \| 101.5 KB ZUK Cadstar_WE-CNSW-HF (rev19a).zip \| 5.6 KB CDS Cadence_WE-CNSW_HF (rev20a).zip \| 619.4 KB EAG Eagle_WE-CNSW HF (rev19a).lbr \| 19.3 KB CAD-Dateien ZIP IGS WE-CNSW_HF_0805_CNSWHF (rev1).igs \| 2.2 MB STP WE-CNSW_HF_0805_CNSWHF (rev1).stp \| 567.8 KB Elektrische Modelle ZIP S S-PARAMETER_WE-CNSW_HF (rev19a).zip \| 460.8 KB PSP PSpice_WE-CNSW_HF (rev22a).zip \| 5.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	bifiliar	92	67	320	240	50	125	6.5	USB 3.0	–	829993BAG	744230
744233900	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW_HF (rev22a).IntLib \| 101.5 KB ZUK Cadstar_WE-CNSW-HF (rev19a).zip \| 5.6 KB CDS Cadence_WE-CNSW_HF (rev20a).zip \| 619.4 KB EAG Eagle_WE-CNSW HF (rev19a).lbr \| 19.3 KB CAD-Dateien ZIP IGS WE-CNSW_HF_0805_CNSWHF (rev1).igs \| 2.2 MB STP WE-CNSW_HF_0805_CNSWHF (rev1).stp \| 567.8 KB Elektrische Modelle ZIP S S-PARAMETER_WE-CNSW_HF (rev19a).zip \| 460.8 KB PSP PSpice_WE-CNSW_HF (rev22a).zip \| 5.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	bifiliar	131	90	280	300	50	125	4.5	HDMI	–	–	744230
744233121	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-CNSW_HF (rev22a).IntLib \| 101.5 KB ZUK Cadstar_WE-CNSW-HF (rev19a).zip \| 5.6 KB CDS Cadence_WE-CNSW_HF (rev20a).zip \| 619.4 KB EAG Eagle_WE-CNSW HF (rev19a).lbr \| 19.3 KB CAD-Dateien ZIP IGS WE-CNSW_HF_0805_CNSWHF (rev1).igs \| 2.2 MB STP WE-CNSW_HF_0805_CNSWHF (rev1).stp \| 567.8 KB Elektrische Modelle ZIP S S-PARAMETER_WE-CNSW_HF (rev19a).zip \| 460.8 KB PSP PSpice_WE-CNSW_HF (rev22a).zip \| 5.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	bifiliar	167	120	280	300	50	125	4.5	LVDS/ USB2.0	–	–	744230

Artikel Nr.	Datenblatt	Simulation
7442335600	SPEC
7442335900	SPEC
744233670	SPEC
744233900	SPEC
744233121	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Wicklungstyp	L (nH)	Z @ 100 MHz (Ω)	I_R (mA)	R_{DC max.} (mΩ)	V_R (V)	V_T (V (AC))	f_c (GHz)	Anwendung	Filter Stick	Filter Bag	Design Kit	Muster

Konformität nach AEC-Q200

Höchste Zuverlässigkeit in Bezug auf

EMV-Verträglichkeit
Lötbarkeit
Feuchtigkeitseinflüsse
Temperatureinflüsse

HF Version für hohe Datenraten

Während die WE-CNSW Produktserie bis zu USB 2.0-Schnittstellen arbeitet, wurde die WE-CNSW HF für ein breiteres Frequenzband entwickelt und ist damit für neuste Hochgeschwindigkeitsschnittstellen geeignet.

WE-CNSW HF Serie

Vollautomatisierte Produktion

Dank des vollautomatischen Prozesses kann eine hohe Windungssymmetrie und eine gleichbleibend hohe Qualität erreicht werden. Die Windungssymmetrie sorgt für geringe parasitäre Effekte und damit für eine hohe Signalintegrität.

Gleich- und Gegentaktverhalten

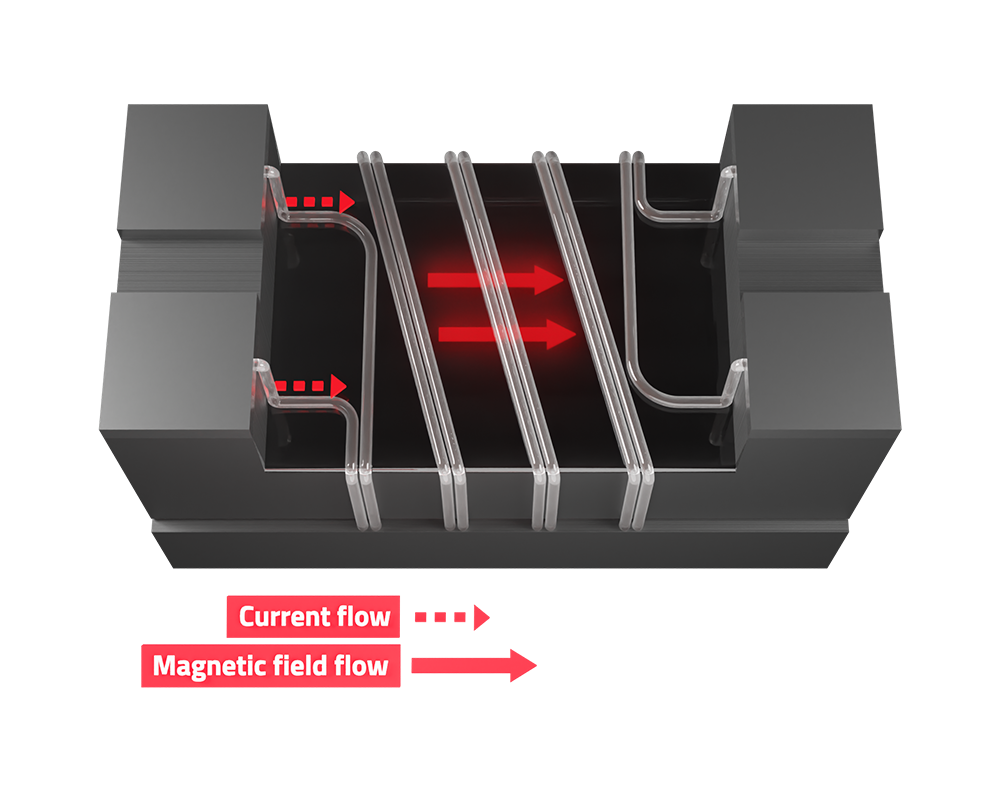

Wenn die Gleichtaktkomponente eines Signals versucht, durch die Drossel zu gelangen, stößt sie auf eine hohe Impedanz. Dies wird durch die Magnetisierung des Kerns und die daraus resultierende Gegeninduktivität in der Spule verursacht.

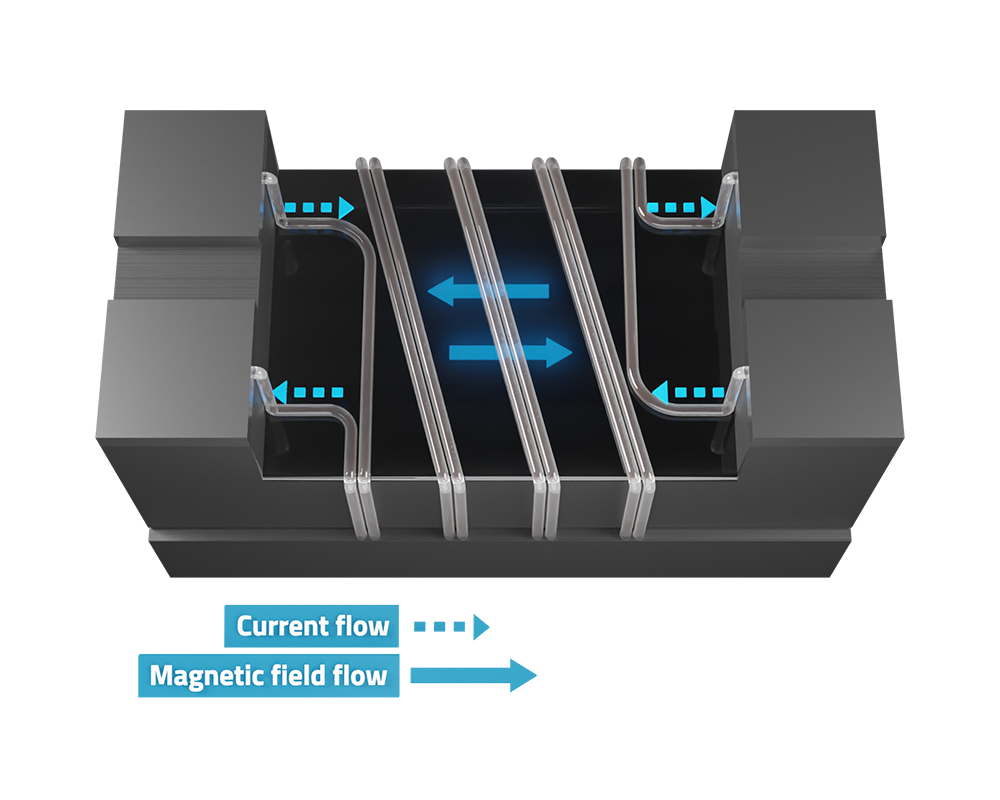

Im Gegensatz zum Gleichtaktverhalten sieht das Gegentaktsignal in der Drossel nahezu keine Impedanz, was sich durch die Magnetfeldkompensation im Kern erklären lässt. Wenn der Kern nicht magnetisiert ist, gibt es keine Gegeninduktivität, so dass das Nutzsignal durchgelassen wird.

Beschleunigen Sie den Design-in Prozess!

Die folgenden Tools und Bibliotheken erleichtern Ihnen die Suche und Auswahl von Bauteilen

REDEXPERT

Die Online-Plattform für einfache Bauteilauswahl, Simulation und Design-In mit hochpräzisen Bauteil- und Schaltungsmodellen.

Gleichtaktdämpfung und -impedanz
Gegentaktdämpfung und -impedanz
Temperatur-Derating

REDEXPERT

Bauteilbibliotheken

EDA-Modelle: Altium, Cadstar, Cadence und Eagle
CAD-Dateien: IGS und STP

Elektrische Modelle

S-Parameter, gemessen mit 4 Ports und hochgenauer Messtechnik
Pspice
LTspice

Mehr Tools und Support

Design-in Support

Mit dem Würth Elektronik Application Guide finden Sie nützliche Informationen über Schnittstellen wie USB, Ethernet, LVDS und einige mehr.

Applikationen & Branchen Guide

Oder nutzen Sie eine der verschiedenen Möglichkeiten, mit uns in Kontakt zu treten. Wenden Sie sich mit Ihren Fragen gerne an uns. Unsere technischen Spezialisten stehen Ihnen mit Rat und Tat zur Seite.

Kontakt

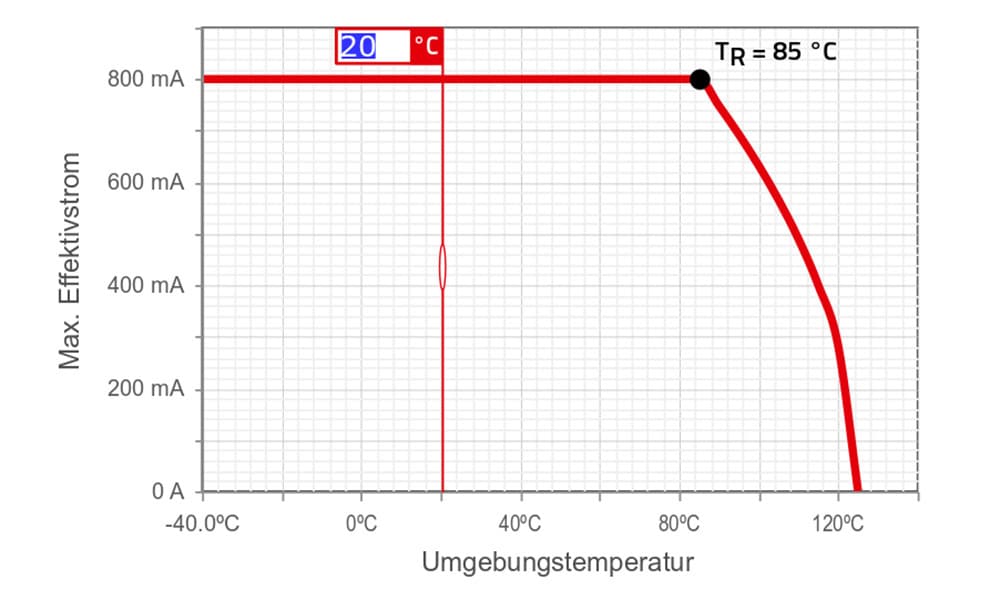

Temperatur Derating

Wie ist die Temperatur-Derating-Kurve zu interpretieren?

Prüfen Sie die Datenblätter nach der Betriebstemperatur. Alle Derating-Kurven für unsere Gleichtaktdrosseln finden Sie in REDEXPERT.

T_R = Nenntemperatur
T_max = Obergrenze der Betriebstemperatur und max. zulässige Temperatur
ΔT = T_max – T_R

Anwendungsbeispiel:
Die maximale Umgebungstemperatur bei maximaler Strombelastbarkeit beträgt 85 °C, darüber sinkt die Strombelastbarkeit. Für eine höhere Umgebungstemperatur kann der Maximalstrom mit Hilfe des Chartmarkers leicht aus der Derating-Kurve abgelesen werden.

Zu REDEXPERT

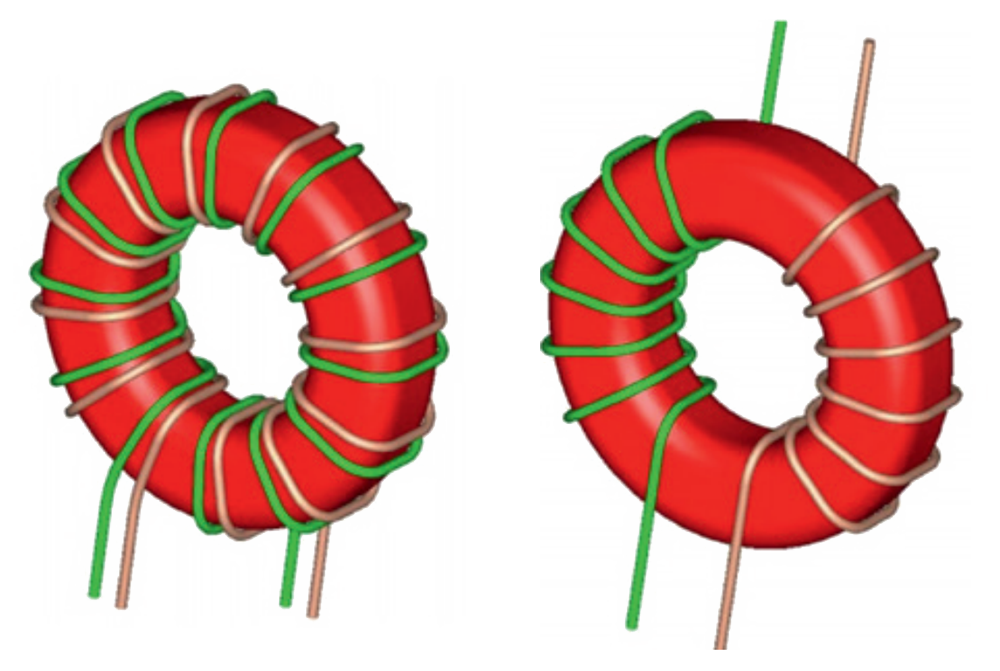

Bifilare vs. sektionale Wicklung

Die bifilare Wicklung weist die geringste Dämpfung im Gegentaktbetrieb auf. Diese Drosseln werden für Datenleitungen empfohlen, bei denen eine hohe Isolierung nicht erforderlich ist und Hochgeschwindigkeitssignale übertragen werden.

Die sektionale Wicklung zeigt die höchste Dämpfung im Gegentaktbetrieb. Diese Drosseln werden für Stromleitungen empfohlen, bei denen eine hohe Isolierung erforderlich ist und die Stromabgabe bei niedriger Frequenz erfolgt.
