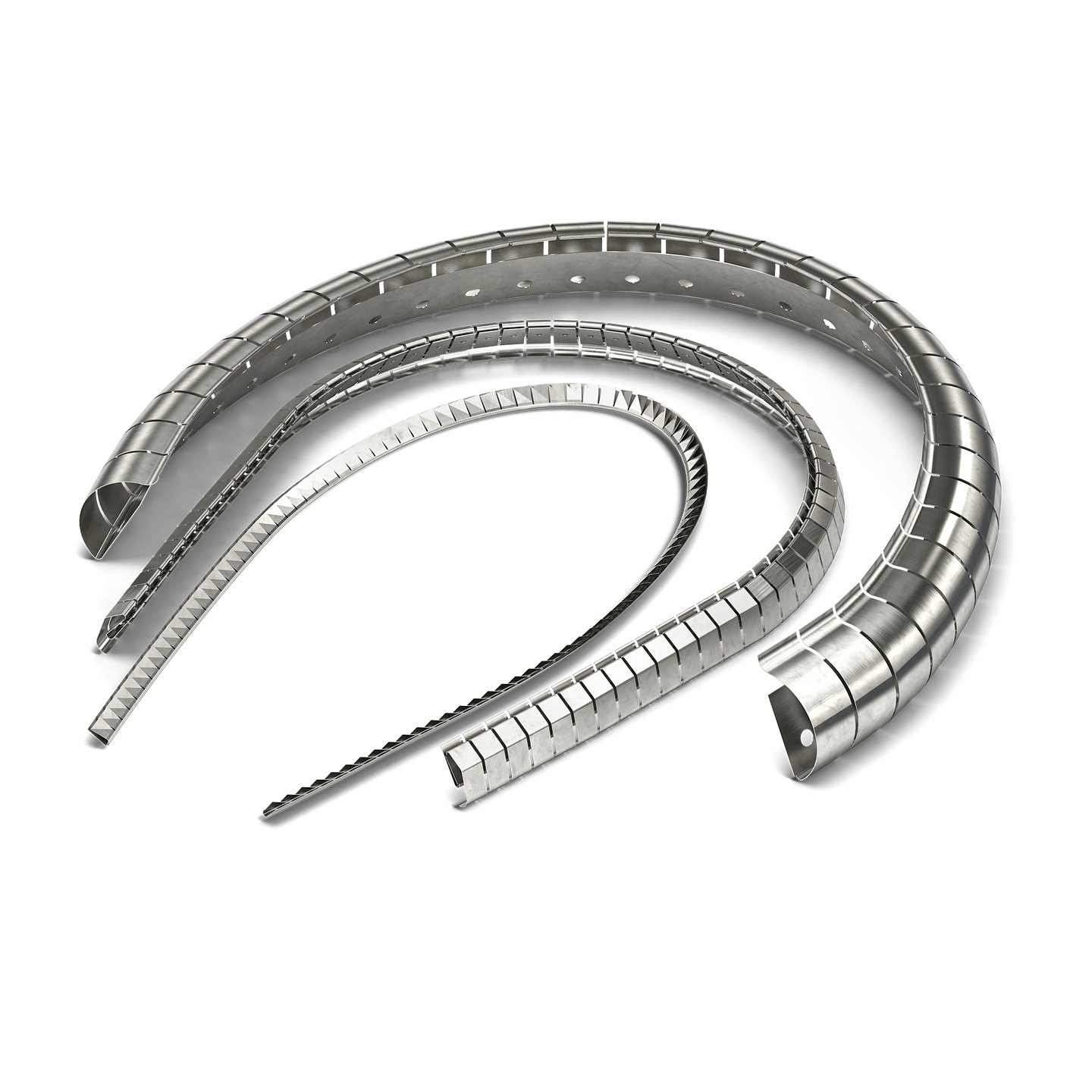

WE-CSGS Kontaktstreifen-Dichtung

Merkmale

Anpassbare Produktserien (Länge, Beschichtung; Rohmaterial)
Geringe Druckkraft erforderlich
Hohe Leitfähigkeit
Berylliumkupfer mit Vernickelung als Standard
Betriebstemperatur: -40 °C bis +110 °C

Anwendung

Displays
Metallgehäuse
Schaltschränke
EMV-Kammern

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	W (mm)	H (mm)	Empfohlene Komprimierung Min. (mm)	Empfohlene Komprimierung Max. (mm)	R_S (Ω)	Montagetyp
3851270	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851270 (rev1).igs \| 1.3 MB STP Downloads_STP_3851270 (rev1).stp \| 307.9 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.13	1.2	0.96	0.9	0.05	Clip on
3851240	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851240 (rev1).igs \| 10.5 MB STP Downloads_STP_3851240 (rev1).stp \| 2.5 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.19	1.5	1.2	1.125	0.05	Clip on
3851130	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851130 (rev1).igs \| 15.7 MB STP Downloads_STP_3851130 (rev1).stp \| 2.7 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7.1	2.8	2.24	2.1	0.05	Screw hole
3851180	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851180 (rev1).igs \| 16.6 MB STP Downloads_STP_3851180 (rev1).stp \| 2.8 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.13	2.79	2.232	2.0925	0.05	Clip on
3851190	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851190 (rev1).igs \| 14.8 MB STP Downloads_STP_3851190 (rev1).stp \| 2.8 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.13	2.8	2.24	2.1	0.05	Clip on
3851250	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851250 (rev1).igs \| 12.3 MB STP Downloads_STP_3851250 (rev1).stp \| 1.7 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.13	2.79	2.232	2.0925	0.05	Clip on
3851210	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851210 (rev1).igs \| 9.3 MB STP Downloads_STP_3851210 (rev1).stp \| 1.5 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.42	7.1	5.68	5.325	0.05	Screw hole
3851160	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851160 (rev1).igs \| 21.7 MB STP Downloads_STP_3851160 (rev1).stp \| 4.8 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.45	4.85	3.88	3.6375	0.05	Clip on
3851220	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851220 (rev1).igs \| 10.1 MB STP Downloads_STP_3851220 (rev1).stp \| 1.8 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.9	2.8	2.24	2.1	0.05	Clip on
3851260	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851260 (rev1).igs \| 8.5 MB STP Downloads_STP_3851260 (rev1).stp \| 1.4 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9.4	3.3	2.64	2.475	0.05	Clip on
3851280	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851280 (rev1).igs \| 22.5 MB STP Downloads_STP_3851280 (rev1).stp \| 4.6 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9.7	6.7	5.36	5.025	0.05	Clip on
3851290	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851290 (rev1).igs \| 18.3 MB STP Downloads_STP_3851290 (rev1).stp \| 3.7 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9.7	6.7	5.35	5.025	0.05	Clip on
3851010	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851010 (rev1).igs \| 8.1 MB STP Downloads_STP_3851010 (rev1).stp \| 1.4 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	11	3.88	3.104	2.91	0.05	Clip on
3851100	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851100 (rev1).igs \| 13.2 MB STP Downloads_STP_3851100 (rev1).stp \| 3.2 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	11.23	9.4	7.52	7.05	0.05	Screw hole
3851140	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851140 (rev1).igs \| 18.7 MB STP Downloads_STP_3851140 (rev1).stp \| 4.4 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	11.4	3	2.4	2.25	0.05	Clip on
3851230	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851230 (rev1).igs \| 20.9 MB STP Downloads_STP_3851230 (rev1).stp \| 3.3 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	11.4	2.2	1.76	1.65	0.05	Clip on
3851170	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851170 (rev1).igs \| 20 MB STP Downloads_STP_3851170 (rev1).stp \| 3.3 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	13.82	6.35	5.08	4.7625	0.05	Clip on
3851110	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851110 (rev1).igs \| 12.1 MB STP Downloads_STP_3851110 (rev1).stp \| 3 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15.2	5.8	4.64	4.35	0.05	Screw hole
3851150	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851150 (rev1).igs \| 18.2 MB STP Downloads_STP_3851150 (rev1).stp \| 2.7 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15.2	3.1	2.48	2.325	0.05	Clip on
3851200	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851200 (rev1).igs \| 11.6 MB STP Downloads_STP_3851200 (rev1).stp \| 2.7 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15.24	5.59	4.472	4.1925	0.05	Clip on
3851070	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851070 (rev1).igs \| 8.4 MB STP Downloads_STP_3851070 (rev1).stp \| 1.9 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15.27	19.7	15.76	14.775	0.05	Screw hole
3851080	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851080 (rev1).igs \| 10.1 MB STP Downloads_STP_3851080 (rev1).stp \| 2.3 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	19.8	6.4	5.12	4.8	0.05	Screw hole
3851090	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851090 (rev1).igs \| 13.4 MB STP Downloads_STP_3851090 (rev1).stp \| 3.4 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	19.8	6.4	2.88	2.7	0.05	Screw hole
3851020	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851020 (rev1).igs \| 12 MB STP Downloads_STP_3851020 (rev1).stp \| 2.7 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	27.18	5.97	4.776	4.4775	0.05	Screw hole
3851120	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851120 (rev1).igs \| 9 MB STP Downloads_STP_3851120 (rev1).stp \| 2 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	27.18	5.97	4.776	4.4775	0.05	Screw hole
3851050	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851050 (rev1).igs \| 9.5 MB STP Downloads_STP_3851050 (rev1).stp \| 1.9 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	27.7	6.4	5.12	4.8	0.05	Screw hole
3851060	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851060 (rev1).igs \| 4.1 MB STP Downloads_STP_3851060 (rev1).stp \| 499 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	28.7	10.4	8.32	7.8	0.05	Screw hole
3851040	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851040 (rev1).igs \| 7.3 MB STP Downloads_STP_3851040 (rev1).stp \| 1.7 MB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	29.75	28.7	22.96	21.525	0.05	Screw hole
3851030	SPEC	2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_3851030 (rev1).igs \| 4.3 MB STP Downloads_STP_3851030 (rev1).stp \| 505.8 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	41.4	10.4	8.32	7.8	0.05	Screw hole

	Artikel Nr.	Datenblatt
	3851270	SPEC
	3851240	SPEC
	3851130	SPEC
	3851180	SPEC
	3851190	SPEC
	3851250	SPEC
	3851210	SPEC
	3851160	SPEC
	3851220	SPEC
	3851260	SPEC
	3851280	SPEC
	3851290	SPEC
	3851010	SPEC
	3851100	SPEC
	3851140	SPEC
	3851230	SPEC
	3851170	SPEC
	3851110	SPEC
	3851150	SPEC
	3851200	SPEC
	3851070	SPEC
	3851080	SPEC
	3851090	SPEC
	3851020	SPEC
	3851120	SPEC
	3851050	SPEC
	3851060	SPEC
	3851040	SPEC
	3851030	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	W (mm)	H (mm)	Empfohlene Komprimierung Min. (mm)	Empfohlene Komprimierung Max. (mm)	R_S (Ω)	Montagetyp	Muster
