WE-DD SMT-Doppeldrossel

WE-DD SMT-Doppeldrossel
Bauform MaßeL
(mm)
W
(mm)
H
(mm)

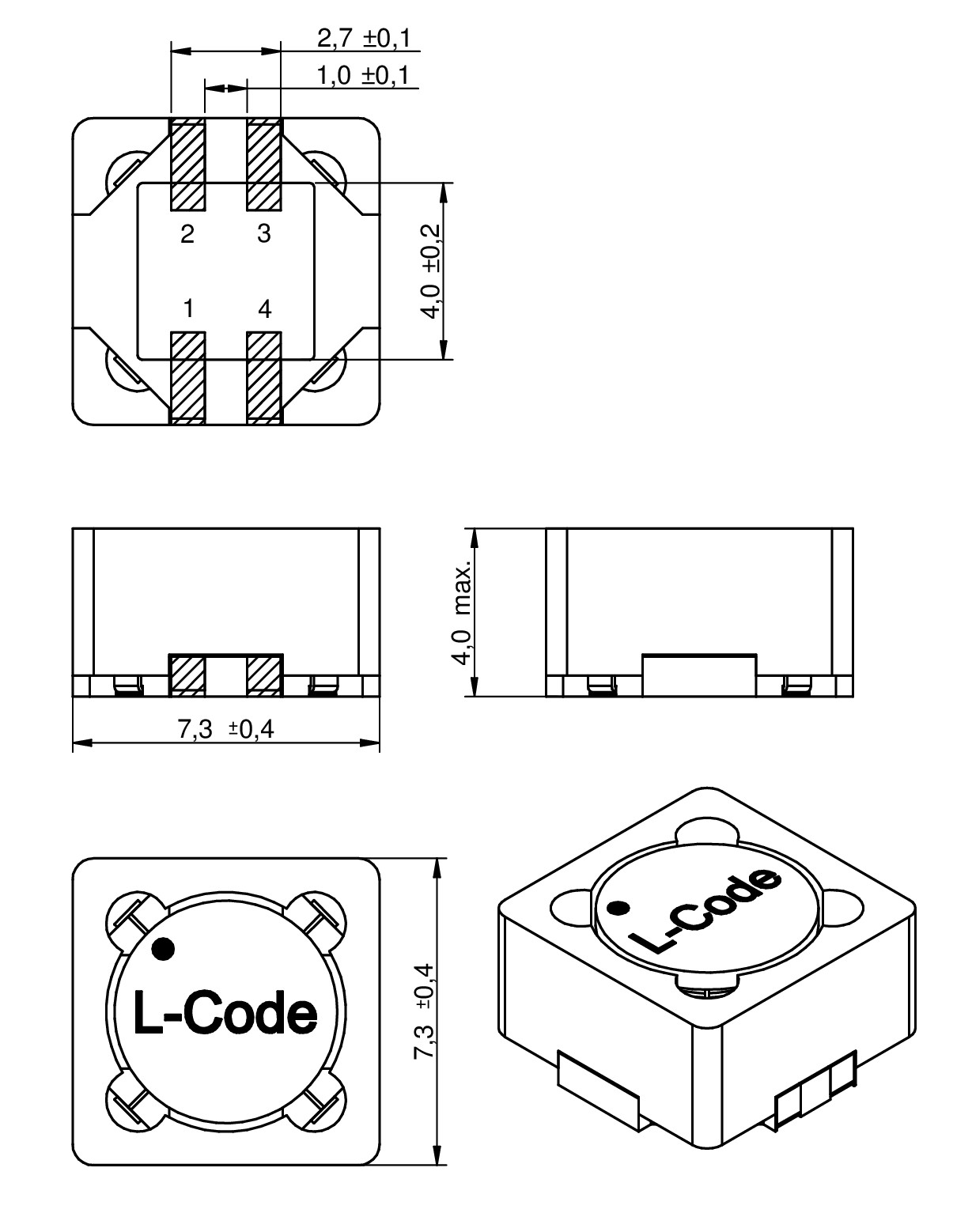

7332 straight 7.3 7.3 4

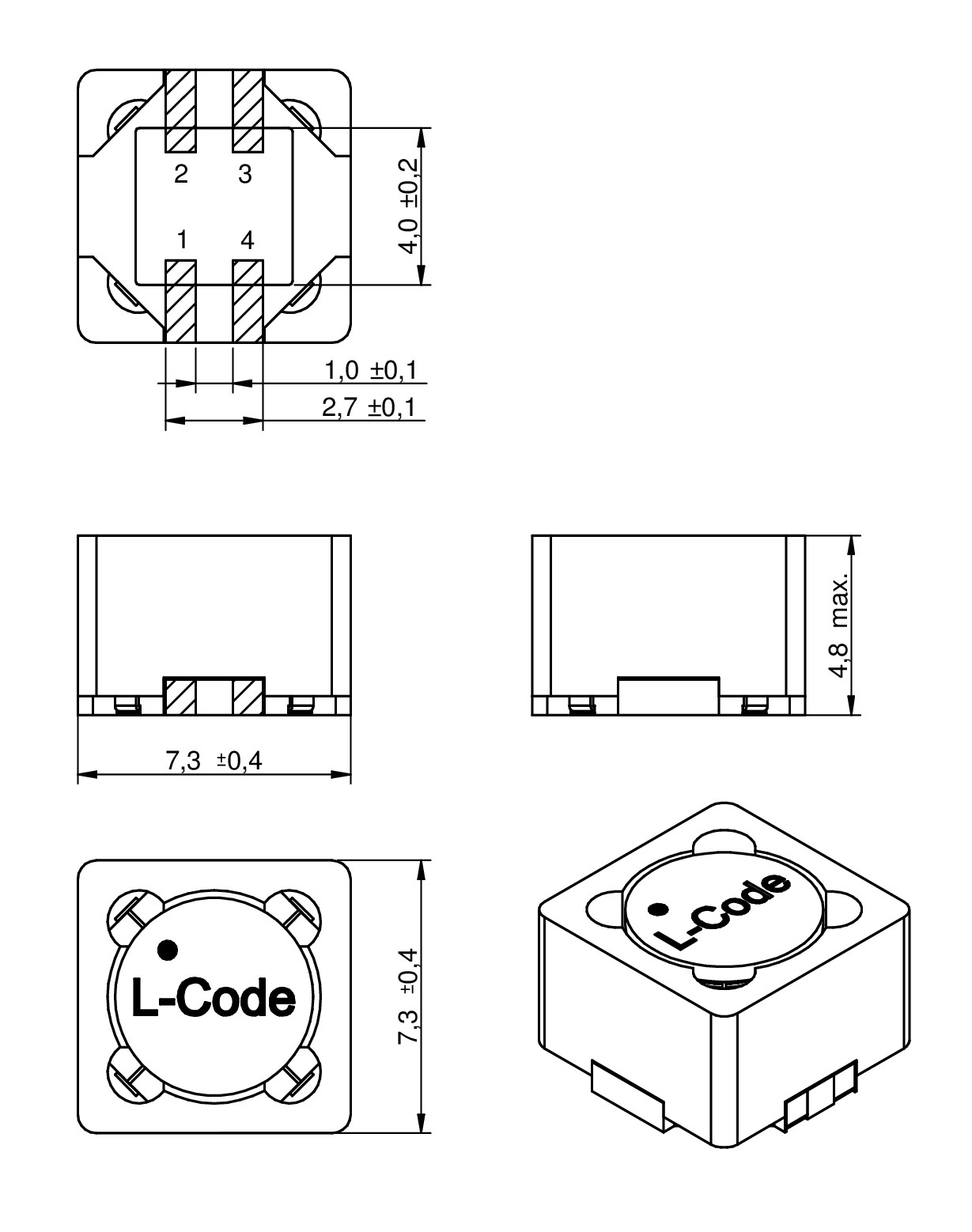

7345 straight 7.3 7.3 4.8
1260 straight 12.5 12.5 6.5
1280 straight 12.5 12.5 8.5

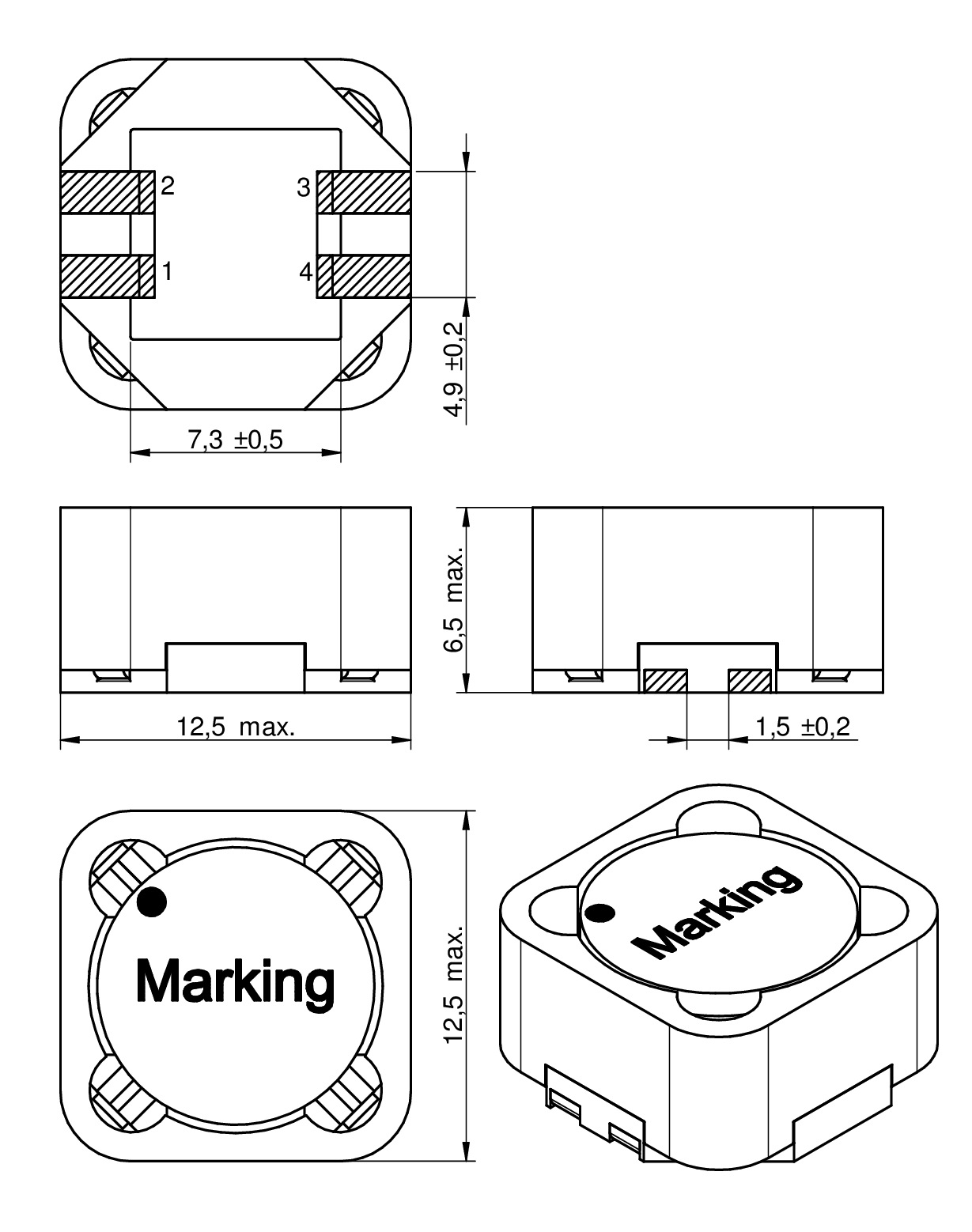

1260 crossed 12.5 12.5 6.5

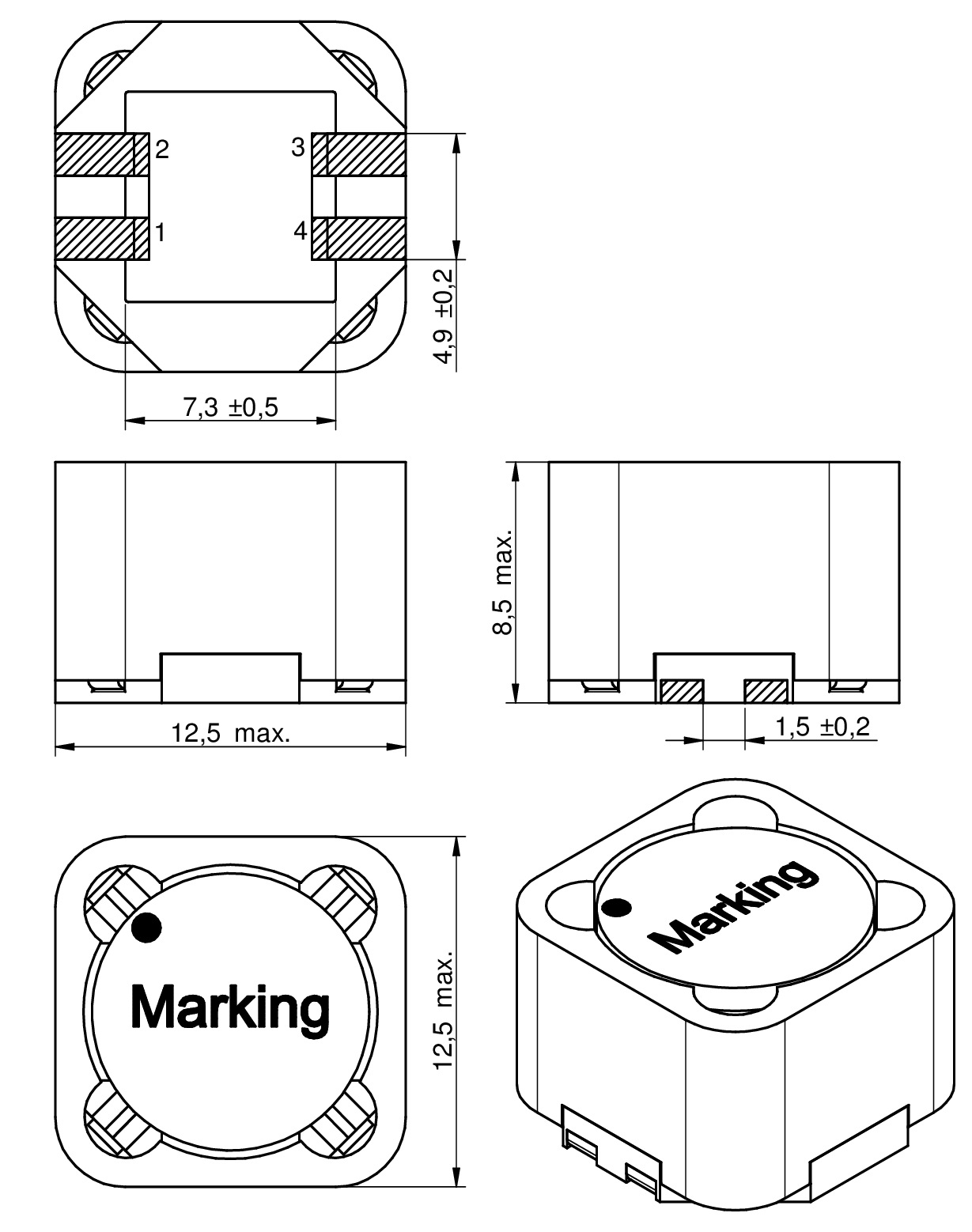

1280 crossed 12.5 12.5 8.5

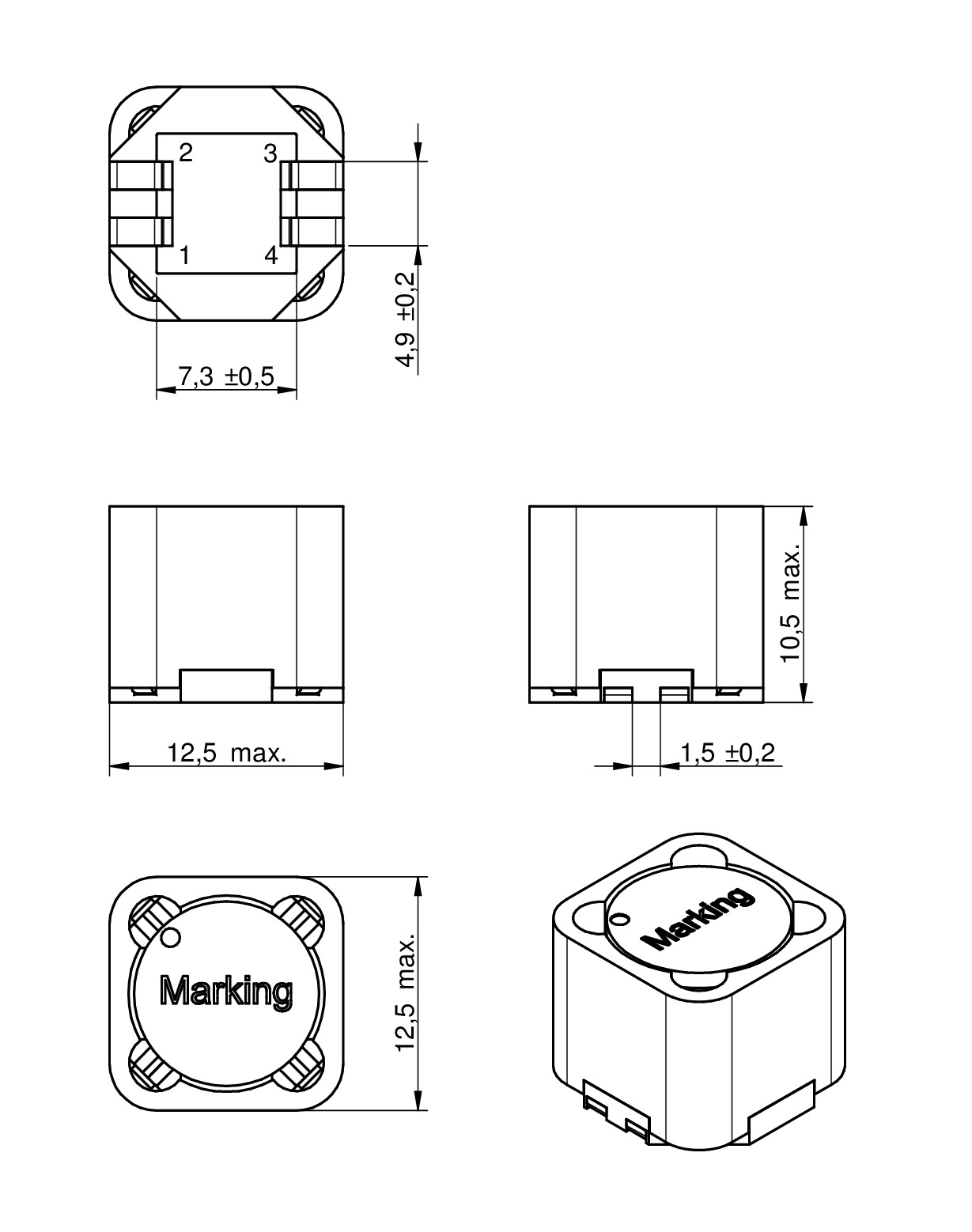

1210 crossed 12.5 12.5 10.5
7345 crossed 7.3 7.3 4.8

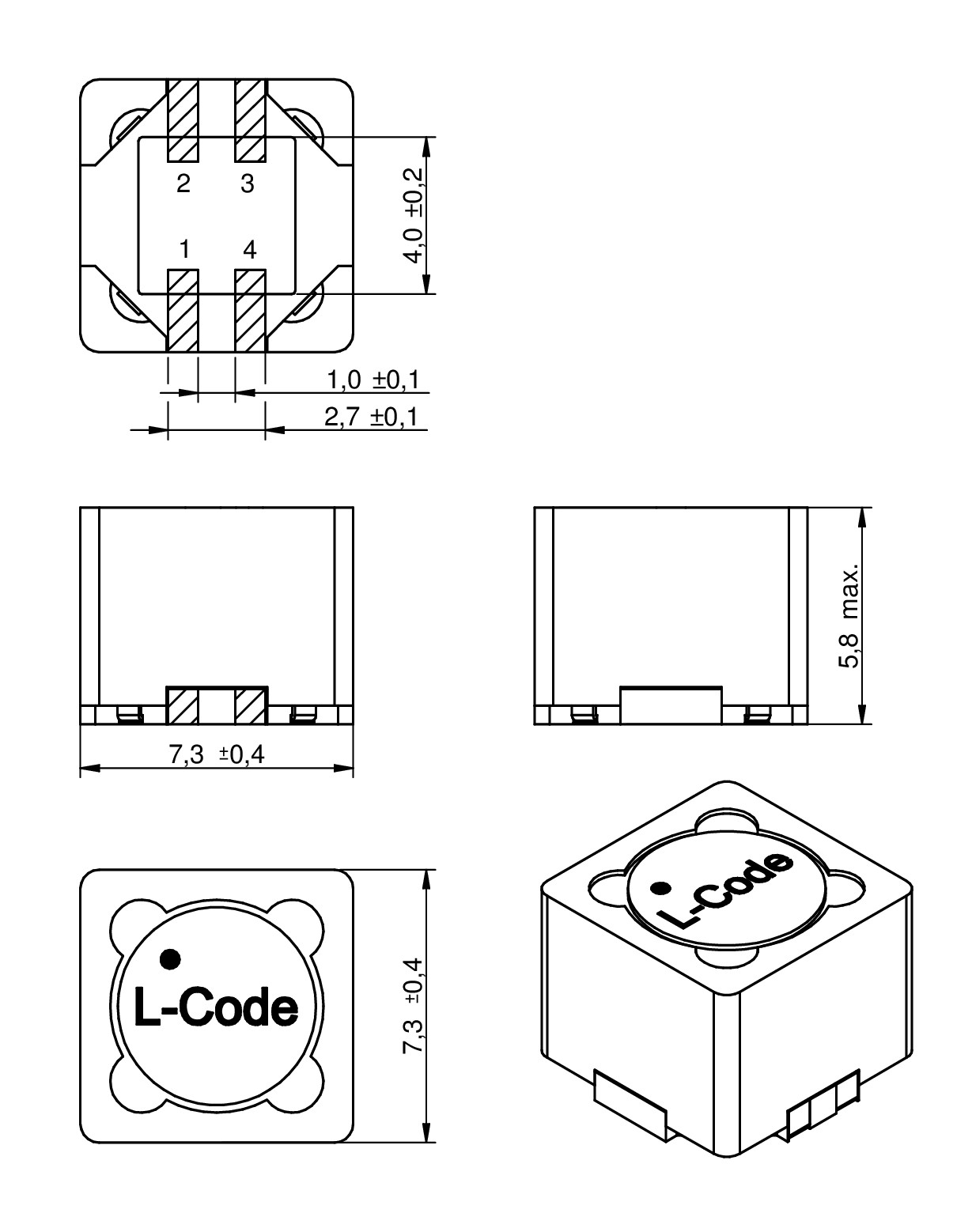

7355 crossed 7.3 7.3 5.8

Merkmale

  • 1:1 Übertrager
  • Doppeldrossel mit zwei identischen Wicklungen pro Bauteil
  • 5 verschiedene Bauformen
  • Betriebstemperatur: –40 ºC bis +125 ºC
  • Empfohlenes Lötverfahren: Reflow
  • Kundenspezifische Ausführungen auf Anfrage möglich

Anwendung

  • SEPIC- und CUK-Schaltregler
  • Schaltregler mit zweiter, ungeregelter Ausgangsspannung
  • Sperrwandler-Anwendungen

Duett der Meisterklasse!

Die WE-MCRI ist eine innovative, gemoldete Doppeldrossel. Der vollautomatische Produktionsprozess mit Bifilarwicklung ermöglicht einen fast idealen Kopplungskoeffizienten von bis zu 0,995.

Produktvideo und mehr

Artikeldaten

Alle
7332 straight
7345 straight
1260 straight
1280 straight
1260 crossed
1280 crossed
1210 crossed
7345 crossed
7355 crossed
Artikel Nr. Daten­blatt Simu­lation DownloadsL1
(µH)
L2
(µH)
IR 1
(A)
IR 2
(A)
ISAT 1
(A)
RDC1 typ
(Ω)
RDC2 typ
(Ω)
RDC1 max
(Ω)
RDC2 max
(Ω)
fres
(MHz)
TypDesign Kit Muster
744878001SPEC
8 Dateien 1.3 1.3 4.4 4.4 6.3 0.027 0.027 0.035 0.035 60 Gerade744870
744874001SPEC
8 Dateien 1.5 1.5 5.85 5.85 14 0.012 0.012 0.016 0.016 70 Gerade
744873001SPEC
8 Dateien 1.5 1.5 6.25 6.25 18 0.011 0.011 0.015 0.015 75 Gerade
7448700015SPEC
8 Dateien 1.5 1.5 8.6 8.6 17.5 0.012 0.012 0.016 0.016 60 Gekreuzt
744877001SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 1.8 1.8 4.7 4.7 6.5 0.025 0.025 0.034 0.034 58 Gerade744870
7448709022SPEC
8 Dateien 2.2 2.2 4.1 4.1 19 0.015 0.015 0.017 0.017 45 Gekreuzt
744878002SPEC
8 Dateien 2.4 2.4 3.6 3.6 4.8 0.042 0.042 0.052 0.052 53 Gerade744870
744877002SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 2.4 2.4 4.2 4.2 5.6 0.031 0.031 0.042 0.042 50 Gerade744870
744874002SPEC
8 Dateien 2.4 2.4 5.5 5.5 11.5 0.013 0.013 0.017 0.017 54 Gerade
744873002SPEC
8 Dateien 2.4 2.4 6 6 14 0.012 0.012 0.016 0.016 54 Gerade
744870002SPEC
8 Dateien 2.4 2.4 7.8 7.8 15 0.014 0.014 0.018 0.018 40 Gekreuzt
744878003SPEC
8 Dateien 3.3 3.3 3.3 3.3 4 0.052 0.052 0.064 0.064 49 Gerade
744877003SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 3.3 3.3 3.7 3.7 5 0.04 0.04 0.052 0.052 46 Gerade744870
744874003SPEC
8 Dateien 3.3 3.3 4.91 4.91 8.9 0.017 0.017 0.021 0.021 45 Gerade
744873003SPEC
8 Dateien 3.3 3.3 5.14 5.14 11 0.017 0.017 0.022 0.022 41 Gerade
744870003SPEC
8 Dateien 3.3 3.3 7.1 7.1 12 0.016 0.016 0.021 0.021 30 Gekreuzt
7448709033SPEC
8 Dateien 3.3 3.3 3.7 3.7 15.5 0.017 0.017 0.02 0.02 35 Gekreuzt
744878004SPEC
8 Dateien 4.7 4.7 1.3 1.3 3 0.065 0.065 0.075 0.075 46 Gerade744870
744877004SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 4.7 4.7 2.55 2.55 4 0.052 0.052 0.064 0.064 42 Gerade744870
744874004SPEC
8 Dateien 4.7 4.7 4.22 4.22 8 0.023 0.023 0.028 0.028 39 Gerade744870
744871004SPEC
8 Dateien 4.7 4.7 3 3 8 0.023 0.023 0.028 0.028 20 Gekreuzt744870
744873004SPEC
8 Dateien 4.7 4.7 4.87 4.87 10 0.019 0.019 0.024 0.024 32 Gerade744870
744870004SPEC
8 Dateien 4.7 4.7 3.6 3.6 10 0.025 0.025 0.03 0.03 34 Gekreuzt744870
7448709047SPEC
8 Dateien 4.7 4.7 3.6 3.6 13 0.019 0.019 0.023 0.023 30 Gekreuzt
744878005SPEC
8 Dateien 5.6 5.6 1.5 1.5 3 0.095 0.095 0.12 0.12 26 Gerade
744877005SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 5.6 5.6 1.9 1.9 3.5 0.08 0.08 0.095 0.095 23 Gerade
744878006SPEC
8 Dateien 6.8 6.8 1.4 1.4 2.8 0.11 0.11 0.135 0.135 25 Gerade
744877006SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 6.8 6.8 1.8 1.8 3.2 0.085 0.085 0.102 0.102 20 Gerade
744874006SPEC
8 Dateien 6.8 6.8 3.9 3.9 6.8 0.027 0.027 0.032 0.032 33 Gerade
744871006SPEC
8 Dateien 6.8 6.8 2.8 2.8 6.5 0.035 0.035 0.04 0.04 20 Gekreuzt
744870006SPEC
8 Dateien 6.8 6.8 3.2 3.2 8 0.027 0.027 0.035 0.035 18 Gekreuzt
7448709068SPEC
8 Dateien 6.8 6.8 3.3 3.3 11.5 0.026 0.026 0.031 0.031 23 Gekreuzt
744878008SPEC
8 Dateien 8.2 8.2 1.3 1.3 2.7 0.115 0.115 0.14 0.14 22 Gerade
744877008SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 8.2 8.2 1.7 1.7 2.9 0.091 0.091 0.11 0.11 17 Gerade
744878100SPEC
8 Dateien 10 10 1 1 2 0.125 0.125 0.15 0.15 30 Gerade744870
744877100SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 10 10 1.1 1.1 2.8 0.11 0.11 0.12 0.12 27 Gerade744870
744874100SPEC
8 Dateien 10 10 3.28 3.28 5.25 0.038 0.038 0.044 0.044 24 Gerade744870
744871100SPEC
8 Dateien 10 10 2 2 5 0.044 0.044 0.05 0.05 20 Gekreuzt744870
744873100SPEC
8 Dateien 10 10 4.2 4.2 7.5 0.031 0.031 0.042 0.042 20 Gerade744870
744870100SPEC
8 Dateien 10 10 2.7 2.7 7 0.038 0.038 0.044 0.044 18 Gekreuzt744870
7448709100SPEC
8 Dateien 10 10 3.2 3.2 8 0.033 0.033 0.04 0.04 20 Gekreuzt744870
744873150SPEC
8 Dateien 15 15 3.3 3.3 6.1 0.041 0.041 0.055 0.055 14 Gerade
744878220SPEC
8 Dateien 22 22 0.7 0.7 1.5 0.245 0.245 0.3 0.3 20 Gerade
744877220SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 22 22 0.8 0.8 1.8 0.215 0.215 0.26 0.26 16 Gerade744870
744874220SPEC
8 Dateien 22 22 2.47 2.47 3.3 0.067 0.067 0.08 0.08 15.5 Gerade744870
744871220SPEC
8 Dateien 22 22 1.85 1.85 3 0.067 0.067 0.09 0.09 14 Gekreuzt744870
744873220SPEC
8 Dateien 22 22 2.79 2.79 5 0.058 0.058 0.07 0.07 11.5 Gerade744870
744870220SPEC
8 Dateien 22 22 2.45 2.45 5.2 0.062 0.062 0.08 0.08 10 Gekreuzt744870
7448709220SPEC
8 Dateien 22 22 3.5 3.5 5 0.064 0.064 0.08 0.08 10 Gekreuzt744870
744877330SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 33 33 0.7 0.7 1.5 0.4 0.4 0.5 0.5 8 Gerade
744871330SPEC
8 Dateien 33 33 1.2 1.2 2.8 0.125 0.125 0.17 0.17 6 Gekreuzt
744873330SPEC
8 Dateien 33 33 2.25 2.25 3.9 0.087 0.087 0.105 0.105 8.9 Gerade
7448709330SPEC
8 Dateien 33 33 2 2 4.4 0.08 0.08 0.1 0.1 6 Gekreuzt744870
744878470SPEC
8 Dateien 47 47 0.9 0.9 1 0.6 0.6 0.75 0.75 8 Gerade
744874470SPEC
8 Dateien 47 47 1.8 1.8 2.75 0.13 0.13 0.15 0.15 11 Gerade744870
744871470SPEC
8 Dateien 47 47 1.1 1.1 2.4 0.145 0.145 0.18 0.18 5 Gekreuzt744870
744873470SPEC
8 Dateien 47 47 2.02 2.02 3.1 0.11 0.11 0.12 0.12 7.8 Gerade744870
744870470SPEC
8 Dateien 47 47 1.45 1.45 3.1 0.125 0.125 0.15 0.15 5 Gekreuzt744870
7448709470SPEC
8 Dateien 47 47 1.9 1.9 3.6 0.106 0.106 0.13 0.13 4 Gekreuzt
744873680SPEC
8 Dateien 68 68 1.66 1.66 2.8 0.163 0.163 0.18 0.18 5.5 Gerade
744870680SPEC
8 Dateien 68 68 1.35 1.35 3 0.17 0.17 0.215 0.215 3.7 Gekreuzt
744878101SPEC
8 Dateien 100 100 0.3 0.3 0.7 1.4 1.4 1.73 1.73 4 Gerade
744877101SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 100 100 0.65 0.65 0.9 1.029 1.029 1.3 1.3 4 Gerade
744874101SPEC
8 Dateien 100 100 1.2 1.2 1.7 0.285 0.285 0.32 0.32 6 Gerade744870
744871101SPEC
8 Dateien 100 100 1.5 1.5 1.8 0.293 0.293 0.36 0.36 4 Gekreuzt744870
744873101SPEC
8 Dateien 100 100 1.38 1.38 2.2 0.235 0.235 0.255 0.255 4.4 Gerade744870
744870101SPEC
8 Dateien 100 100 1.4 1.4 2 0.23 0.23 0.3 0.3 4 Gekreuzt744870
744870151SPEC
8 Dateien 150 150 1 1 1.7 0.34 0.34 0.4 0.4 2.3 Gekreuzt
744873221SPEC
8 Dateien 220 220 0.91 0.91 1.6 0.54 0.54 0.58 0.58 2.8 Gerade744870
744870221SPEC
8 Dateien 220 220 0.9 0.9 1.4 0.53 0.53 0.65 0.65 2 Gekreuzt744870
744875221SPEC
3 Dateien 220 220 0.46 0.46 0.58 1.94 1.94 2.32 2.32 4.1 Gekreuzt
744879221SPEC
220 220 0.44 0.44 0.7 1.94 1.94 2.3 2.3 3.2 Gekreuzt
744870471SPEC
8 Dateien 470 470 0.7 0.7 0.9 1 1 1.2 1.2 0.65 Gekreuzt
Artikel Nr. Daten­blatt Simu­lation
744878001SPEC
744874001SPEC
744873001SPEC
7448700015SPEC
744877001SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

7448709022SPEC
744878002SPEC
744877002SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

744874002SPEC
744873002SPEC
744870002SPEC
744878003SPEC
744877003SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

744874003SPEC
744873003SPEC
744870003SPEC
7448709033SPEC
744878004SPEC
744877004SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

744874004SPEC
744871004SPEC
744873004SPEC
744870004SPEC
7448709047SPEC
744878005SPEC
744877005SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

744878006SPEC
744877006SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

744874006SPEC
744871006SPEC
744870006SPEC
7448709068SPEC
744878008SPEC
744877008SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

744878100SPEC
744877100SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

744874100SPEC
744871100SPEC
744873100SPEC
744870100SPEC
7448709100SPEC
744873150SPEC
744878220SPEC
744877220SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

744874220SPEC
744871220SPEC
744873220SPEC
744870220SPEC
7448709220SPEC
744877330SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

744871330SPEC
744873330SPEC
7448709330SPEC
744878470SPEC
744874470SPEC
744871470SPEC
744873470SPEC
744870470SPEC
7448709470SPEC
744873680SPEC
744870680SPEC
744878101SPEC
744877101SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

744874101SPEC
744871101SPEC
744873101SPEC
744870101SPEC
744870151SPEC
744873221SPEC
744870221SPEC
744875221SPEC
744879221SPEC
744870471SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation DownloadsL1
(µH)
L2
(µH)
IR 1
(A)
IR 2
(A)
ISAT 1
(A)
RDC1 typ
(Ω)
RDC2 typ
(Ω)
RDC1 max
(Ω)
RDC2 max
(Ω)
fres
(MHz)
TypDesign Kit Muster
