Merkmale

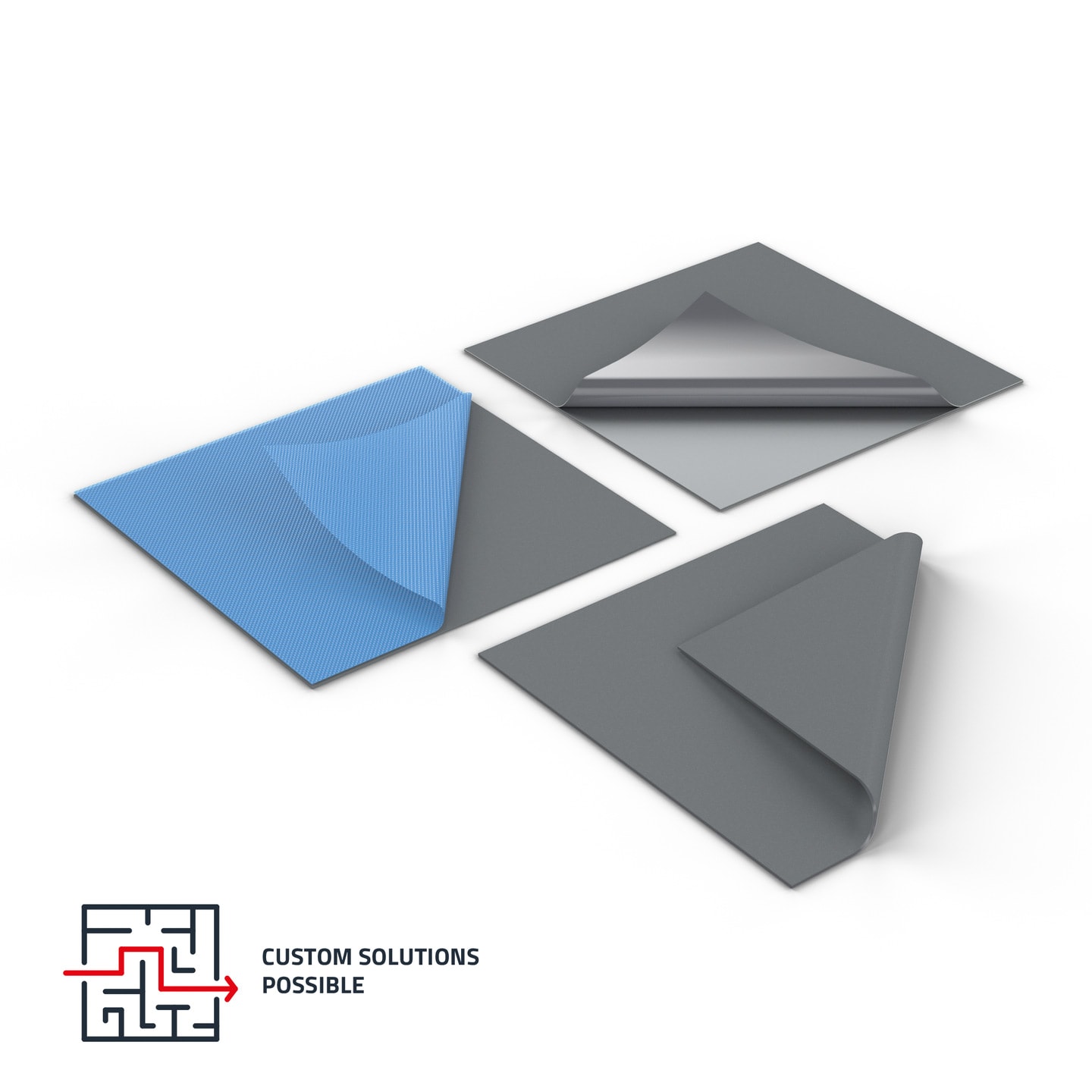

Individuell anpassbare Produktserie
Abmessungen
Form
Klebstoff
Frequenzbereich:
304 xx: 500 MHz–5 GHz
324 xx: 500 MHz–3 GHz
Oberflächenwiderstand: 2 x 10E10 Ω
Isolierungswiderstand: 0,01 x 10E12 Ω
Spezifische Dichte: 4 typ.
Reißfestigkeit: 47 Mpa
Material: UL94-V0
Kundenspezifische Ausführungen auf Anfrage
Betriebstemperatur: –20 ºC bis +90 ºC
Permeabilität:
-304 xxS: max. 23 μr
-324 xx: max. 38 μr
Custom designs auf Anfrage
Sie möchten ein individuelles Angebot zu WE-FAS? Anfrage zu kundenspezifischen Bauteilen WE-FAS

Anwendung

EMC noise suppression
SAR reduction
EMC shielding
Blocking undesired magnetic coupling
Avoiding cavity resonances
Prevention of Electro Static Discharge
Housing and openings between PCB's, on IC's, processors and controllers, on cables which need high flexibility and LCD/LED monitors.
Useful for digital devices: laptops, CD-/DVD- Player, digital cameras, handhelds, mobiles, GPS receivers and many more.

Application Notes

Schneiden, falten, testen. ShielDIY!

Erstellen Sie Ihren eigenen, individuellen Abschirmschrank. Schneiden, falten und testen Sie - DIY!

Jetzt mehr erfahren!

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	µʹ @ 1 MHz	L (mm)	W (mm)	H (mm)	R_S (MΩ/ square)	Design Kit
30403S	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_304xxx (rev23b).a3dcomp \| 307.2 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	23	330	210	0.3	10	–
30405S	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_304xxx (rev23b).a3dcomp \| 307.2 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	23	330	210	0.5	10	–
30410S	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_304xxx (rev23b).a3dcomp \| 307.2 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	23	330	210	1	10	–
32401S	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_324xxx (rev23b).a3dcomp \| 250.6 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39	297	210	0.1	10	–
32402S	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_324xxx (rev23b).a3dcomp \| 250.6 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39	297	210	0.2	10	–
32403S	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_324xxx (rev23b).a3dcomp \| 250.6 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39	297	210	0.3	10	–
32405S	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_324xxx (rev23b).a3dcomp \| 250.6 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39	297	210	0.5	10	–
324075S	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_324xxx (rev23b).a3dcomp \| 250.6 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39	297	210	0.75	10	–
32410S	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_324xxx (rev23b).a3dcomp \| 250.6 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39	297	210	1	10	–
34401	SPEC	–	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100	297	210	0.1	10	304999
34402	SPEC	–	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100	297	210	0.2	10	304999
34403	SPEC	–	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100	297	210	0.3	10	–
34411	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-FAS-34411 (rev1).igs \| 76.5 KB STP Download_STP_WE-FAS-34411 (rev1).stp \| 24.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	297	210	0.1	10	–
34412	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-FAS-34412 (rev1).igs \| 76.5 KB STP Download_STP_WE-FAS-34412 (rev1).stp \| 24.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	297	210	0.2	10	–
34413	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-FAS-34413 (rev1).igs \| 76.5 KB STP Download_STP_WE-FAS-34113 (rev1).stp \| 24.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	297	210	0.3	10	–
34415	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB CAD-Dateien ZIP IGS Download_IGS_WE-FAS-34415 (rev1).igs \| 76.6 KB STP Download_STP_WE-FAS-34415 (rev1).stp \| 24.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	297	210	0.5	10	–
344105001	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	60	60	0.05	10	304999
344105002	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	20	20	0.05	10	–
344105A7	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	74	105	0.05	10	–
34411A7	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	74	105	0.1	10	–
34412001	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	60	60	0.2	10	–
34412002	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	20	20	0.2	10	–
34413001	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	60	60	0.3	10	304999
34413002	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	20	20	0.3	10	–
34413A7	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	74	105	0.3	10	–
34415001	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	60	60	0.5	10	304999
34415002	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	20	20	0.3	10	–
34415A7	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	74	105	0.5	10	–
344105	SPEC	1 Dateien EDA-Modelle: Bauteile ZIP ANS ANSYS_3441xx (rev23b).a3dcomp \| 291.1 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	297	210	0.05	10	–

Artikel Nr.	Datenblatt	Simulation
30403S	SPEC
30405S	SPEC
30410S	SPEC
32401S	SPEC
32402S	SPEC
32403S	SPEC
32405S	SPEC
324075S	SPEC
32410S	SPEC
34401	SPEC
34402	SPEC
34403	SPEC
34411	SPEC
34412	SPEC
34413	SPEC
34415	SPEC
344105001	SPEC
344105002	SPEC
344105A7	SPEC
34411A7	SPEC
34412001	SPEC
34412002	SPEC
34413001	SPEC
34413002	SPEC
34413A7	SPEC
34415001	SPEC
34415002	SPEC
34415A7	SPEC
344105	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	µʹ @ 1 MHz	L (mm)	W (mm)	H (mm)	R_S (MΩ/ square)	Design Kit	Muster
