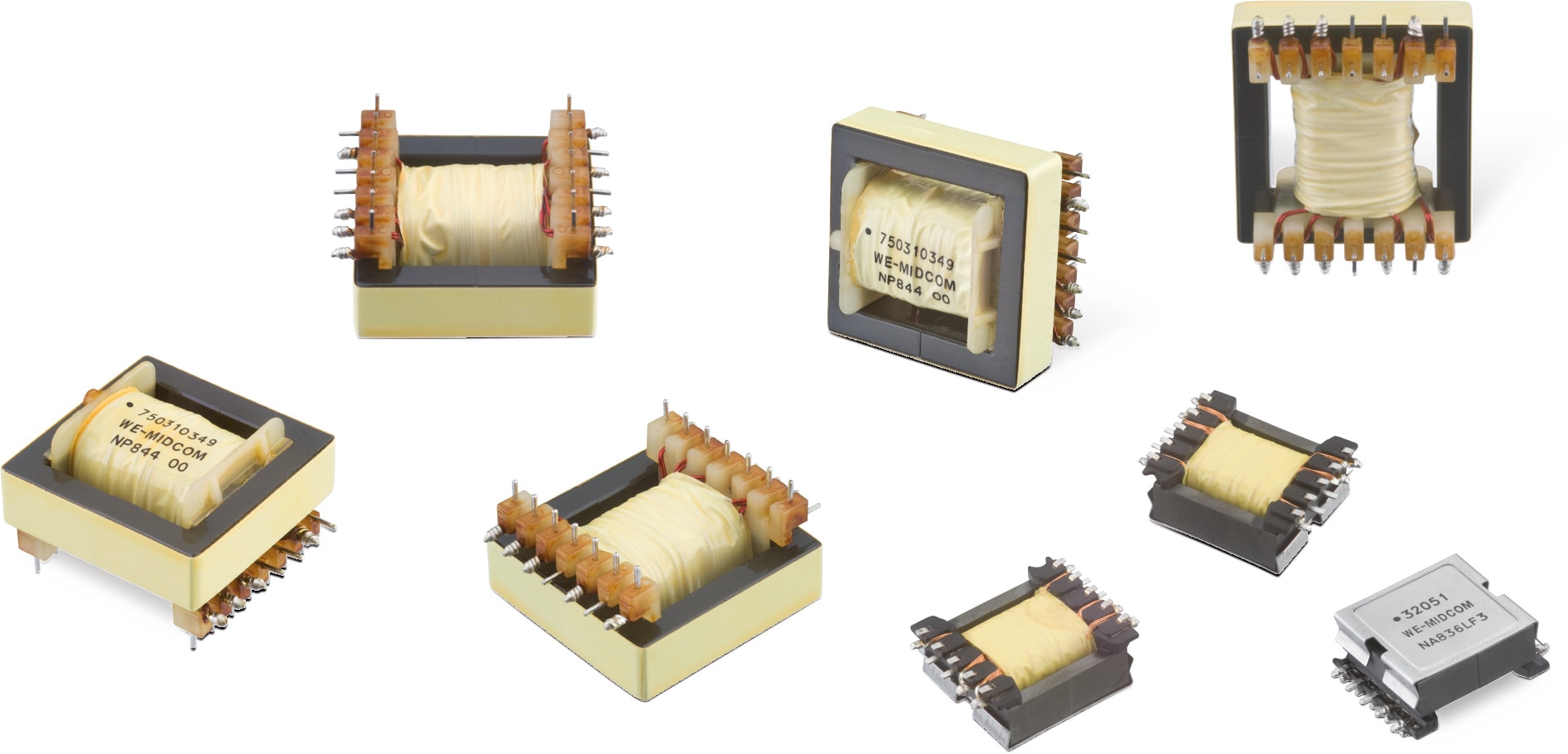

WE-FB 3751 Sperrwandlerübertrager für LT3751

Bauform	Maße	3D	L (mm)	W (mm)	H (mm)
EFD20			21.97	28.7	11.43

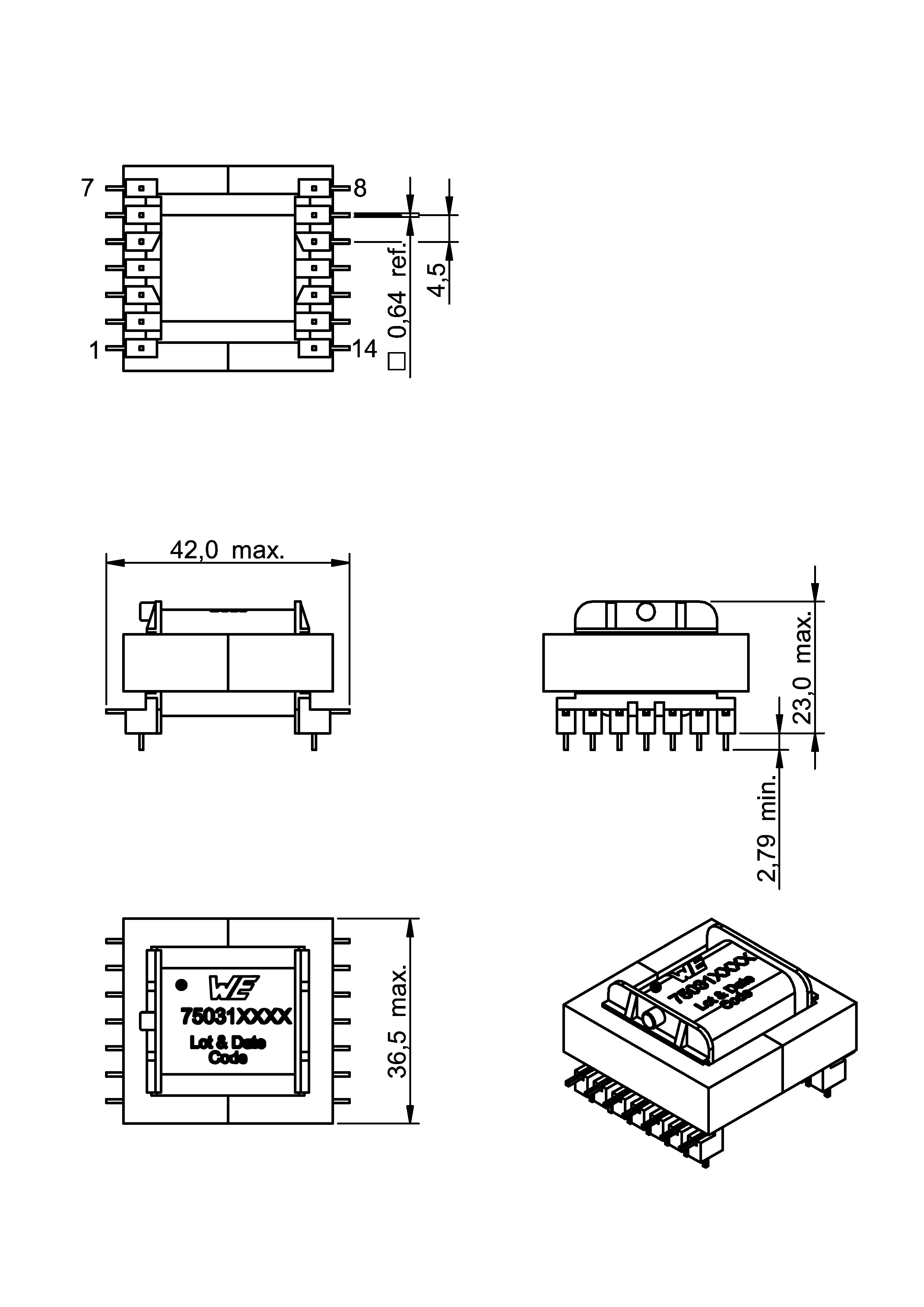

EE35/18/10			36.5	42	23

LTSpice-Dateien

LT
LTSpice_WE-FB-3751 (rev23a).zip
|
4.2 KB

Merkmale

Isolationsspannung: 1 kVAC
Betriebstemperatur: –40 ºC bis +125 ºC (inkl. Eigenerwärmung)
Speziell designed für LT3751

Anwendung

Übertrager für Kondensatorlader oder Hochspannungsausgänge

Artikeldaten

Alle

EFD20

EE35/18/10

Artikel Nr.	Datenblatt	Downloads	Status	V_in	V_Out1 (V)	I_Out1 (mA)	L (µH)	n	I_SAT (A)	L_S (µH)	V_T (V (AC))	Bauform	Muster
750032051	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FB 3751 (rev23b).IntLib \| 277 KB ZUK Cadstar_WE-FB3751 (rev19a).zip \| 6.6 KB CDS Cadence_WE-FB 3751 (rev21a).zip \| 1021.2 KB EAG Eagle_WE-FB3751 (rev24a).lbr \| 32.7 KB CAD-Dateien ZIP IGS WE-FB_3751_EFD20_1 (rev1).igs \| 3 MB STP WE-FB_3751_EFD20_1 (rev1).stp \| 879 KB Elektrische Modelle ZIP PSP Pspice_WE-FB-3751 (rev23a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3 - 24 V (DC)	300	150	10	1:10	5	0.05	1000	EFD20
750032052	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FB 3751 (rev23b).IntLib \| 277 KB ZUK Cadstar_WE-FB3751 (rev19a).zip \| 6.6 KB CDS Cadence_WE-FB 3751 (rev21a).zip \| 1021.2 KB EAG Eagle_WE-FB3751 (rev24a).lbr \| 32.7 KB CAD-Dateien ZIP IGS WE-FB_3751_EFD20_1 (rev1).igs \| 3 MB STP WE-FB_3751_EFD20_1 (rev1).stp \| 879 KB Elektrische Modelle ZIP PSP Pspice_WE-FB-3751 (rev23a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3 - 24 V (DC)	300	150	10	1:10	10	0.3	1000	EFD20
750310349	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FB 3751 (rev23b).IntLib \| 277 KB ZUK Cadstar_WE-FB3751 (rev19a).zip \| 6.6 KB CDS Cadence_WE-FB 3751 (rev21a).zip \| 1021.2 KB EAG Eagle_WE-FB3751 (rev24a).lbr \| 32.7 KB CAD-Dateien ZIP IGS WE-FB_3751_EE35_18_10 (rev1).igs \| 2.5 MB STP WE-FB_3751_EE35_18_10 (rev1).stp \| 910.7 KB Elektrische Modelle ZIP PSP Pspice_WE-FB-3751 (rev23a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12 - 24 V (DC)	300	1800	5	1:10	25	0.1	1000	EE35/18/10
750310355	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-FB 3751 (rev23b).IntLib \| 277 KB ZUK Cadstar_WE-FB3751 (rev19a).zip \| 6.6 KB CDS Cadence_WE-FB 3751 (rev21a).zip \| 1021.2 KB EAG Eagle_WE-FB3751 (rev24a).lbr \| 32.7 KB CAD-Dateien ZIP IGS WE-FB_3751_EE35_18_10 (rev1).igs \| 2.5 MB STP WE-FB_3751_EE35_18_10 (rev1).stp \| 910.7 KB Elektrische Modelle ZIP PSP Pspice_WE-FB-3751 (rev23a).zip \| 4.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12 - 24 V (DC)	300	2400	2.5	1:10	50	0.1	1000	EE35/18/10

Artikel Nr.	Datenblatt
750032051	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
750032052	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
750310349	SPEC
750310355	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	V_in	V_Out1 (V)	I_Out1 (mA)	L (µH)	n	I_SAT (A)	L_S (µH)	V_T (V (AC))	Bauform	Muster
