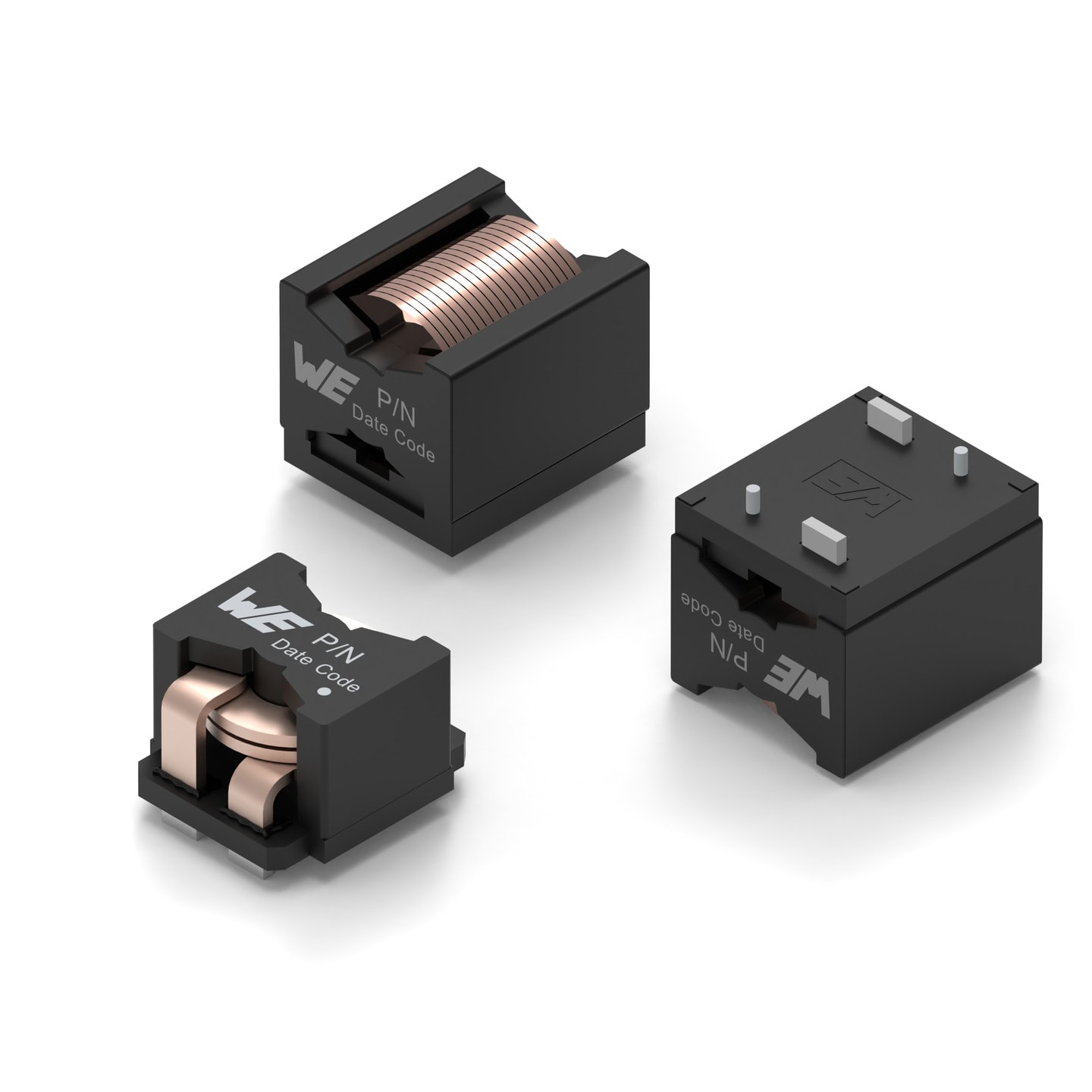

WE-HCFAT Verlustarme THT-Hochstrominduktivität

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

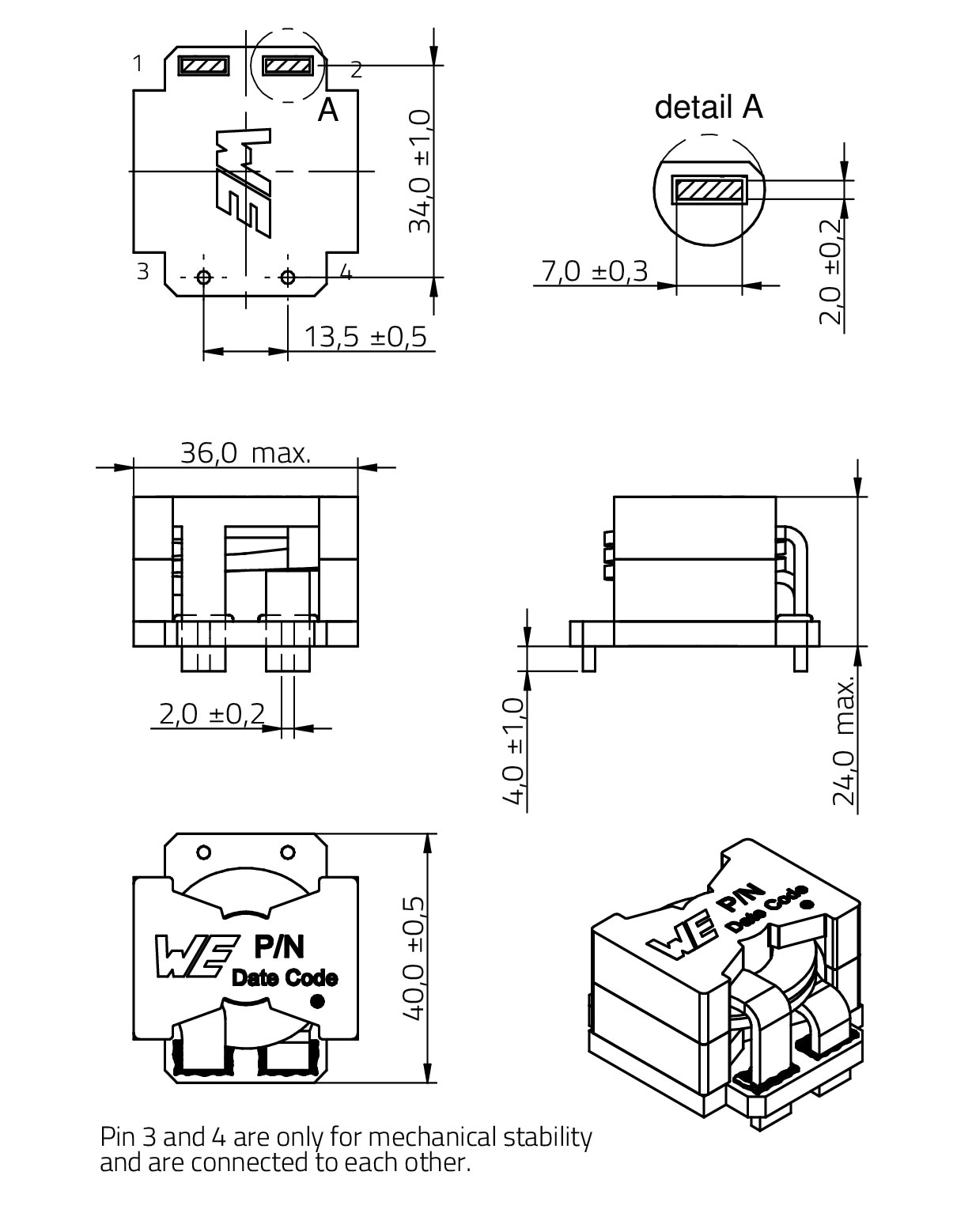

3521		40	35	24	THT
3521 Low loss		40	35	24	THT

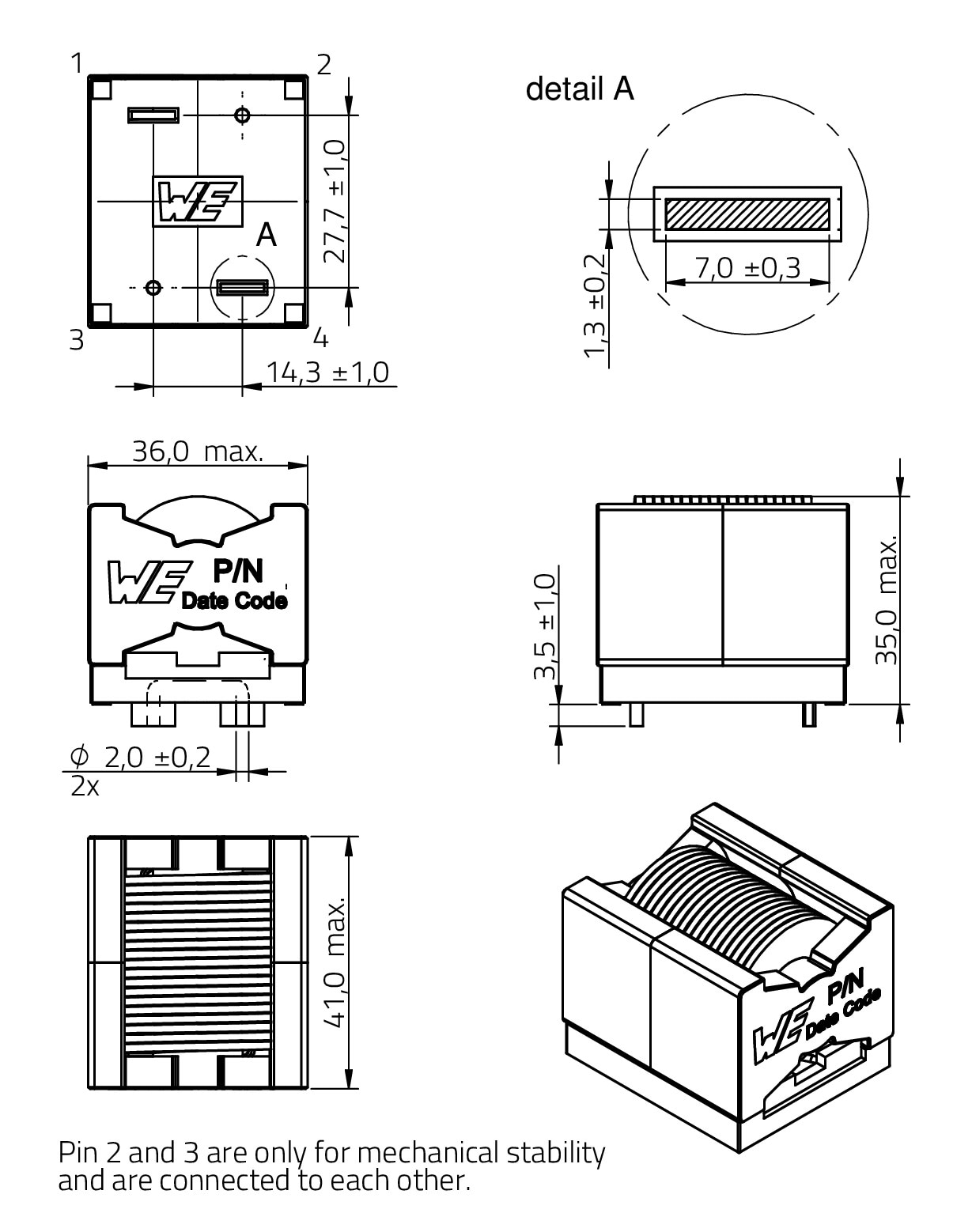

3540		41	36	35	THT
3540 Low loss		41	36	35	THT

Datenblatt

SPEC
Seriesdatasheet_WE-HCFAT_V1 (rev1).pdf
|
734.8 KB

LTSpice-Dateien

LT
LTSpice_WE-HCFAT (rev23a).zip
|
2 KB

Merkmale

THT-Version, um die mechanische Stabilität zu gewährleisten
Induktivität von 1,5 µH bis zu 47 µH
Strombelastbarkeit bis zu 75 A (Sättigung bis zu 175 A)
Äußerst niedriger DCR
Version mit besonders geringe Kernverlusten verfügbar
Betriebstemperatur -40 °C bis 150 °C

Anwendung

Speicherinduktor für DC/DC-Wandler mit hohem Wirkungsgrad
Hochstrom-DC-Motorantrieb
On-Board-Ladegerät
Hochstrom-Ausgangsfilter

Artikeldaten

Alle

3521

3521 Low loss

3540

3540 Low loss

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	I_R (A)	I_SAT (A)	R_{DC typ.} (mΩ)	Montageart	Muster
7843763521015	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_IndHCFAT_3521_7843763521xx (rev1).pdf \| 433.5 KB IGS IGS_IndHCFAT_3521_7843763521xx (rev1).igs \| 2.8 MB STP STP_IndHCFAT_3521_7843763521xx (rev1).stp \| 949.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	75	170	0.35	THT
78437613521015	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_IndHCFAT_3521_7843763521xx (rev1).pdf \| 433.5 KB IGS IGS_IndHCFAT_3521_7843763521xx (rev1).igs \| 2.8 MB STP STP_IndHCFAT_3521_7843763521xx (rev1).stp \| 949.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	75	175	0.35	THT
7843763521022	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_IndHCFAT_3521_7843763521xx (rev1).pdf \| 433.5 KB IGS IGS_IndHCFAT_3521_7843763521xx (rev1).igs \| 2.8 MB STP STP_IndHCFAT_3521_7843763521xx (rev1).stp \| 949.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	75	130	0.35	THT
78437613521022	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_IndHCFAT_3521_7843763521xx (rev1).pdf \| 433.5 KB IGS IGS_IndHCFAT_3521_7843763521xx (rev1).igs \| 2.8 MB STP STP_IndHCFAT_3521_7843763521xx (rev1).stp \| 949.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	75	120	0.35	THT
7843763521033	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_IndHCFAT_3521_7843763521xx (rev1).pdf \| 433.5 KB IGS IGS_IndHCFAT_3521_7843763521xx (rev1).igs \| 2.8 MB STP STP_IndHCFAT_3521_7843763521xx (rev1).stp \| 949.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	75	82	0.35	THT
78437613521033	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_IndHCFAT_3521_7843763521xx (rev1).pdf \| 433.5 KB IGS IGS_IndHCFAT_3521_7843763521xx (rev1).igs \| 2.8 MB STP STP_IndHCFAT_3521_7843763521xx (rev1).stp \| 949.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	75	76	0.35	THT
7843763540068	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).pdf \| 776.3 KB IGS IGS_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).igs \| 3.1 MB STP STP_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).stp \| 809.6 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	56.7	76.5	1.01	THT
78437613540068	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).pdf \| 776.3 KB IGS IGS_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).igs \| 3.1 MB STP STP_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).stp \| 809.6 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	56.7	82.7	1.01	THT
7843763540100	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).pdf \| 776.3 KB IGS IGS_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).igs \| 3.1 MB STP STP_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).stp \| 809.6 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	56.7	62	1.01	THT
78437613540100	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).pdf \| 776.3 KB IGS IGS_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).igs \| 3.1 MB STP STP_WE-HCFAT_3540_7843763540xxx_2,0 wire (rev1).stp \| 809.6 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	56.7	70.7	1.01	THT
7843763540150	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_WE-HCFAT_3540_7843763540xxx_1,5 wire (rev1).pdf \| 1 MB IGS IGS_WE-HCFAT_3540_7843763540xxx_1,5 wire (rev1).igs \| 3.3 MB STP STP_WE-HCFAT_3540_7843763540xxx_1,5 wire (rev1).stp \| 858.4 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	45.3	51.6	1.77	THT
7843763540220	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_WE-HCFAT_3540_7843763540xxx_1,3 wire (rev1).pdf \| 1 MB IGS IGS_WE-HCFAT_3540_7843763540xxx_1,3 wire (rev1).igs \| 3.4 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	40.6	42	2.63	THT
7843763540330	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_WE-HCFAT-3540_7843763540xxx_0,8 wire (rev1).pdf \| 2.2 MB IGS IGS_WE-HCFAT-3540_7843763540xxx_0,8 wire (rev1).igs \| 3.8 MB STP STP_WE-HCFAT_3540_7843763540xxx_0,8 wire (rev1).stp \| 1004 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33	32	38.9	5.67	THT
7843763540470	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFAT (rev23a).IntLib \| 795.5 KB CDS Cadence_WE-HCFAT (rev23a).zip \| 7.3 MB EAG Eagle_WE-HCFAT (rev23a).lbr \| 43.1 KB CAD-Dateien ZIP 3D 3D_WE-HCFAT-3540_7843763540xxx_0,8 wire (rev1).pdf \| 2.2 MB IGS IGS_WE-HCFAT-3540_7843763540xxx_0,8 wire (rev1).igs \| 3.8 MB STP STP_WE-HCFAT_3540_7843763540xxx_0,8 wire (rev1).stp \| 1004 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFAT (rev23a).zip \| 4.9 KB SCS Spectre_WE-HCFAT (rev24a).mod \| 4.4 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47	32	31	5.67	THT

Artikel Nr.	Datenblatt
7843763521015	SPEC
78437613521015	SPEC
7843763521022	SPEC
78437613521022	SPEC
7843763521033	SPEC
78437613521033	SPEC
7843763540068	SPEC
78437613540068	SPEC
7843763540100	SPEC
78437613540100	SPEC
7843763540150	SPEC
7843763540220	SPEC
7843763540330	SPEC
7843763540470	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	I_R (A)	I_SAT (A)	R_{DC typ.} (mΩ)	Montageart	Muster

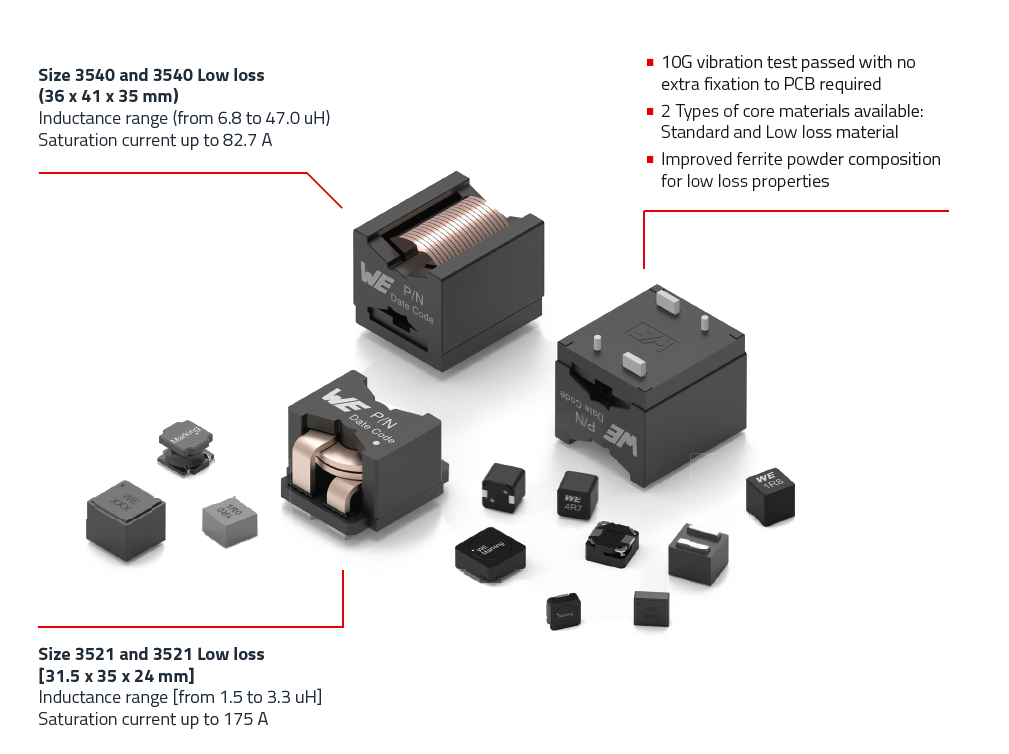

WE-HCFAT

A MAJOR PLAYOR IN THE GAME

WE-hcfat

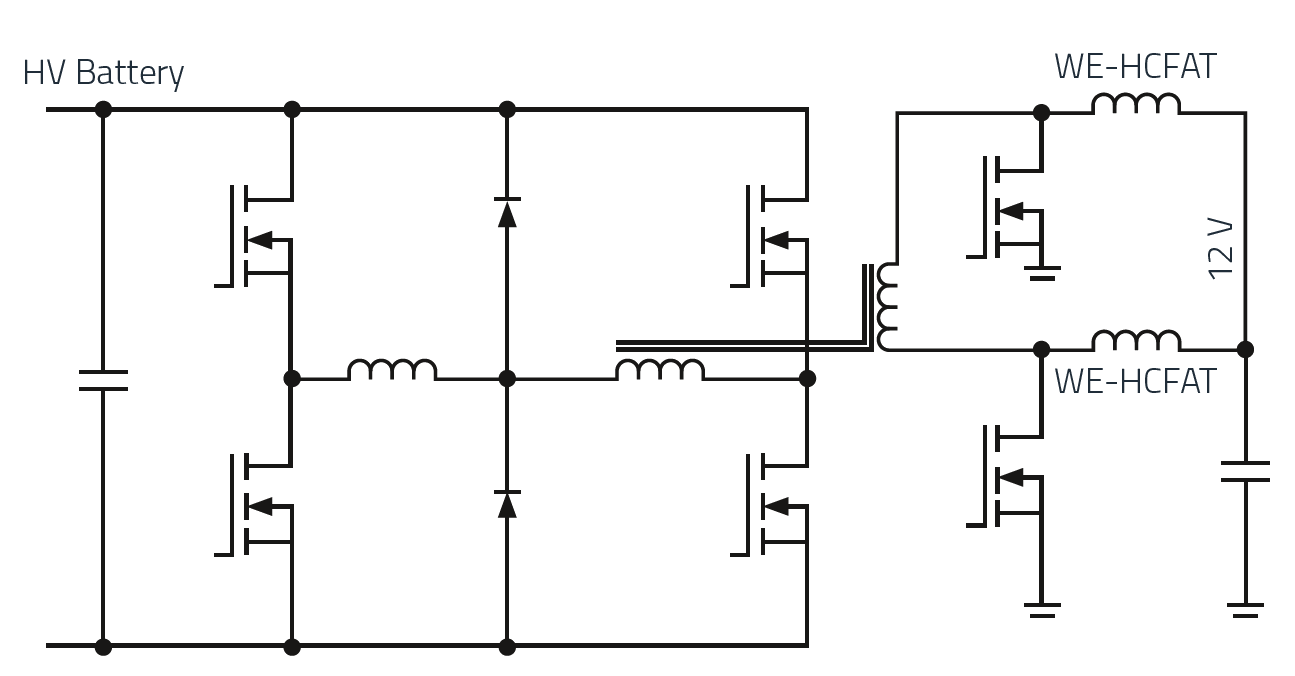

Typische Applikation

Applikation hcfat

Ausgangsstromverdoppler in HV zu 12V Bordnetzwandler
