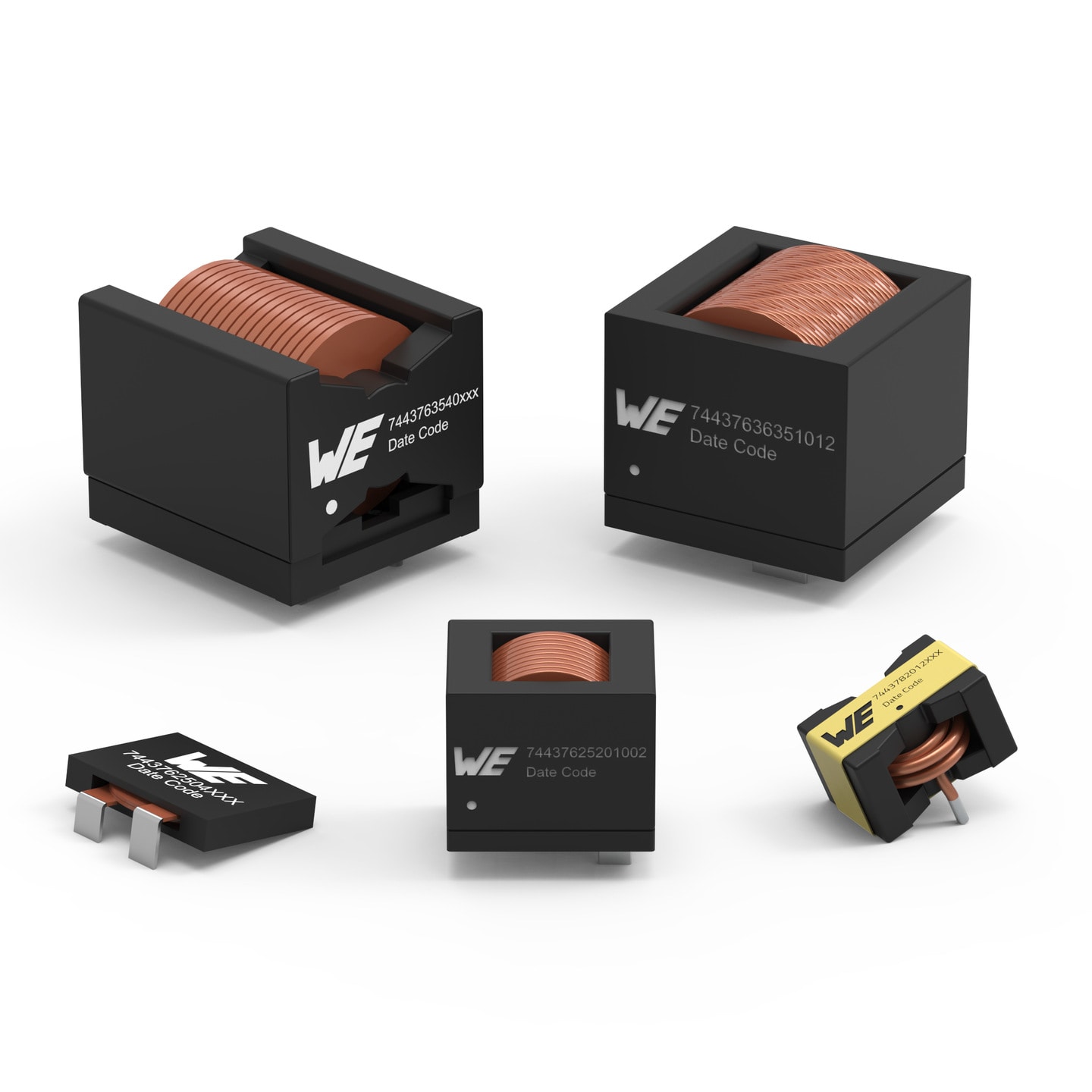

WE-HCFT THT-Hochstrominduktivität| Passive Bauelemente

	Bauform	L (mm)	W (mm)	H (mm)	Kernmatieral	Drahttype

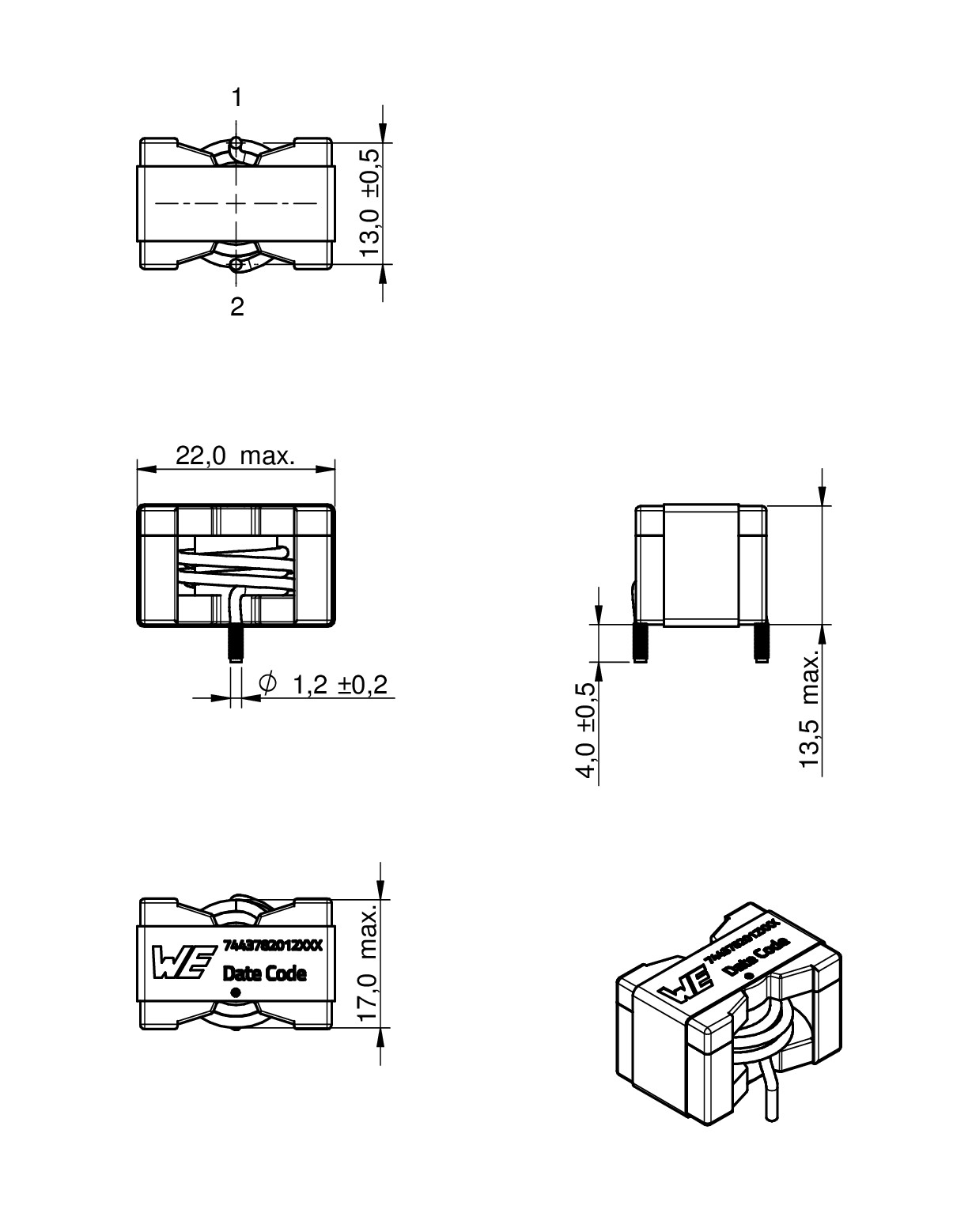

	2012	17	22	13.5	MnZn	Rund

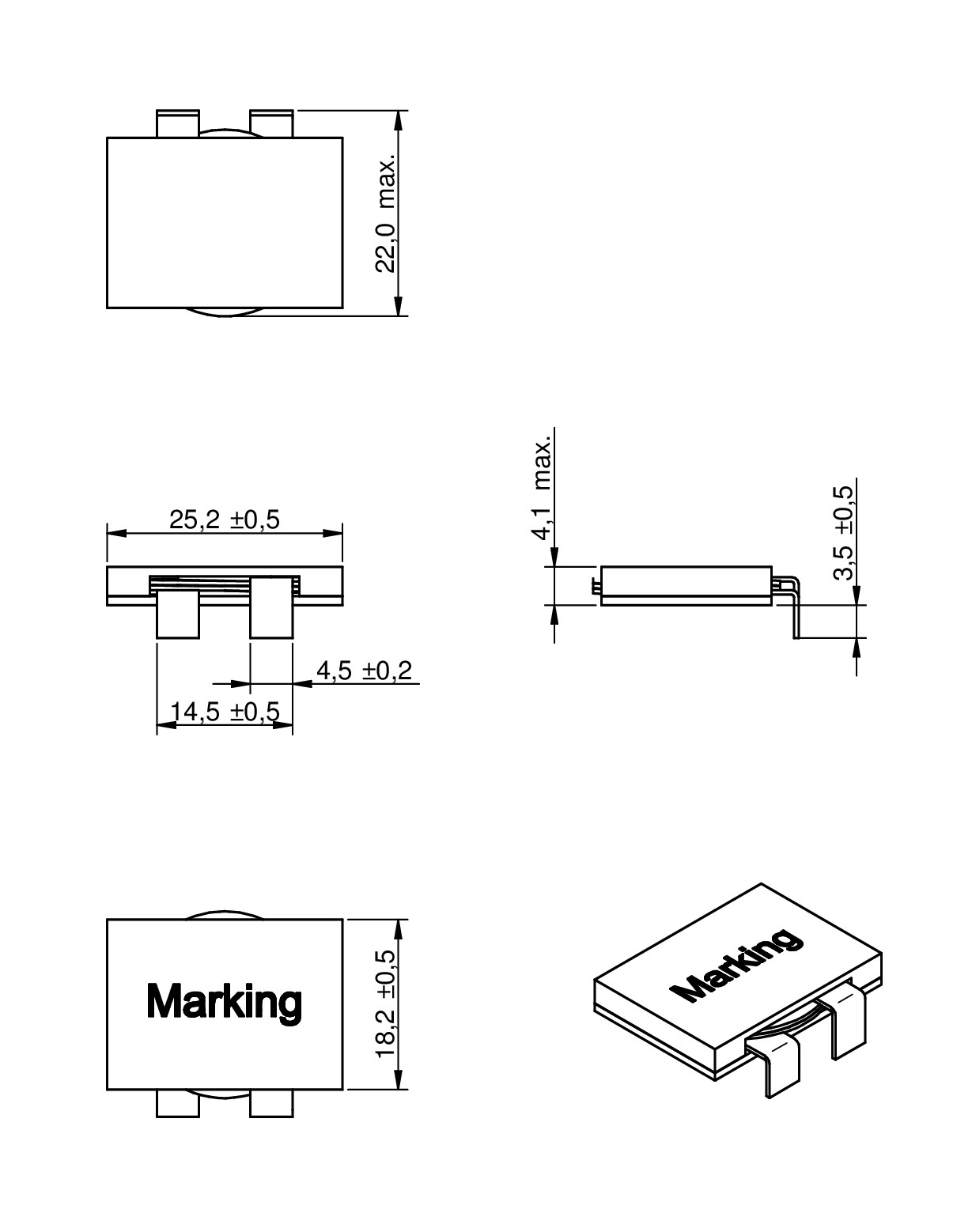

	2504	22	25.7	4.1	MnZn	Flach

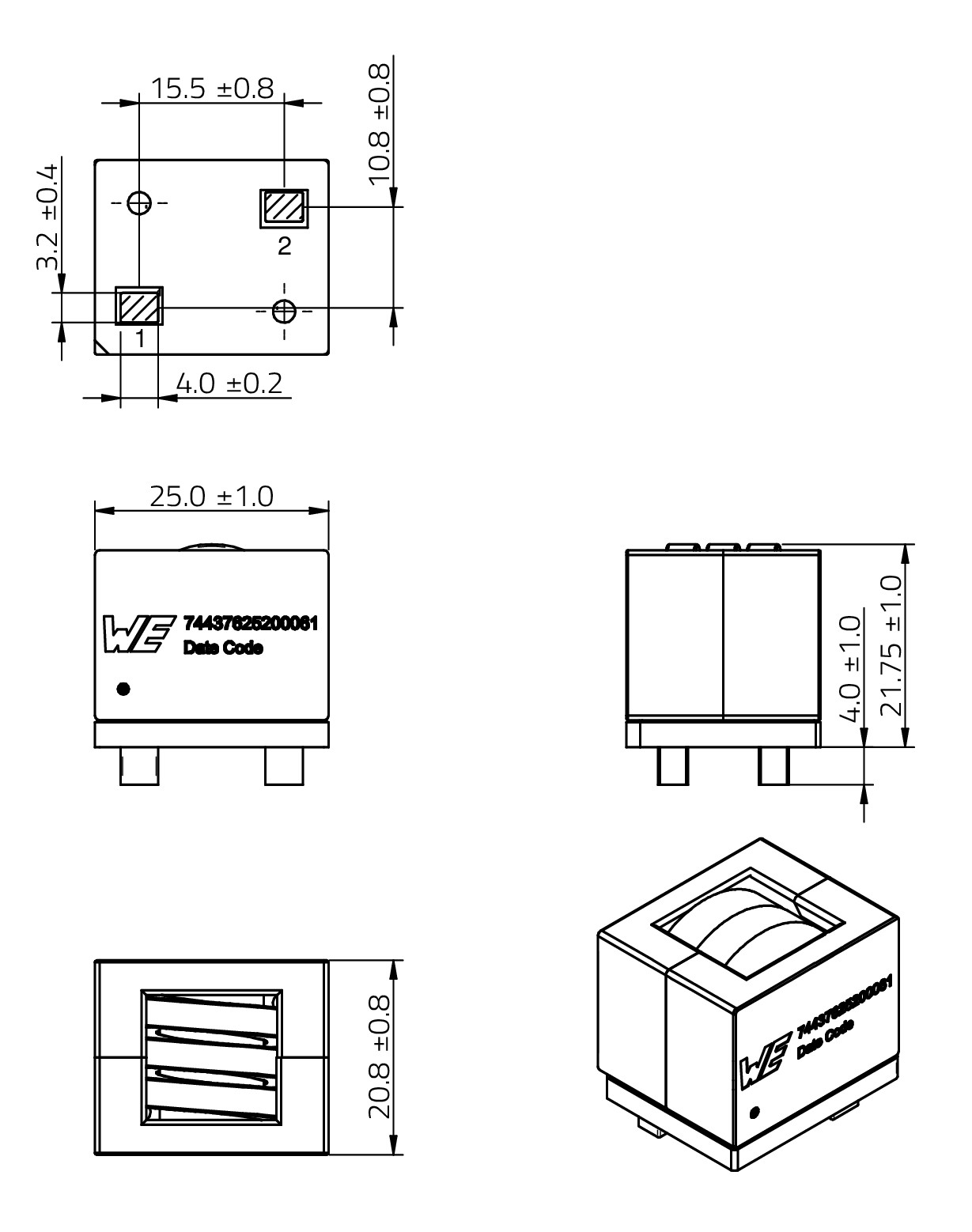

NEU	2520	25	20.8	21.75	Metalllegierung	Flach

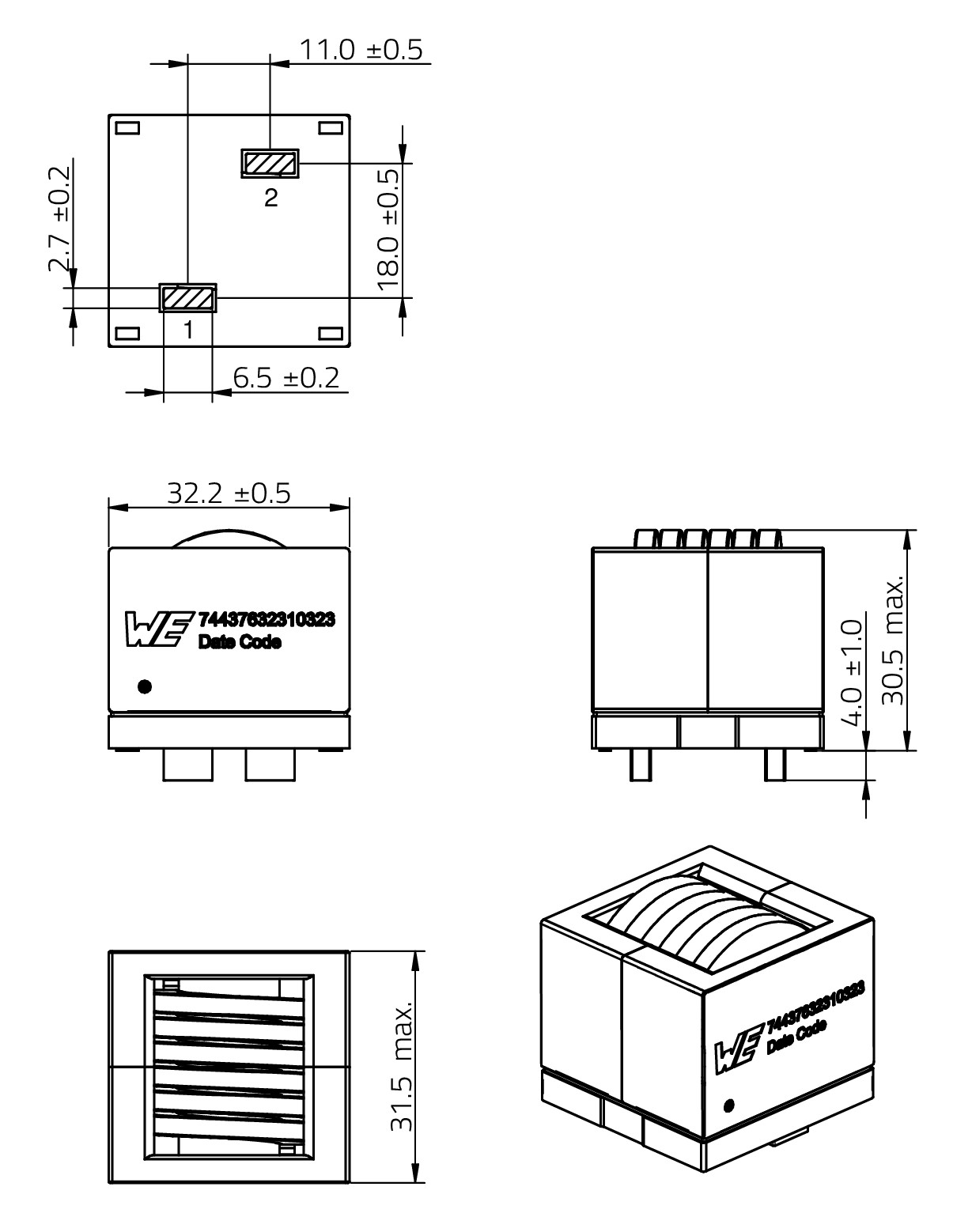

NEU	3231	-	-	-	Metalllegierung	Flach

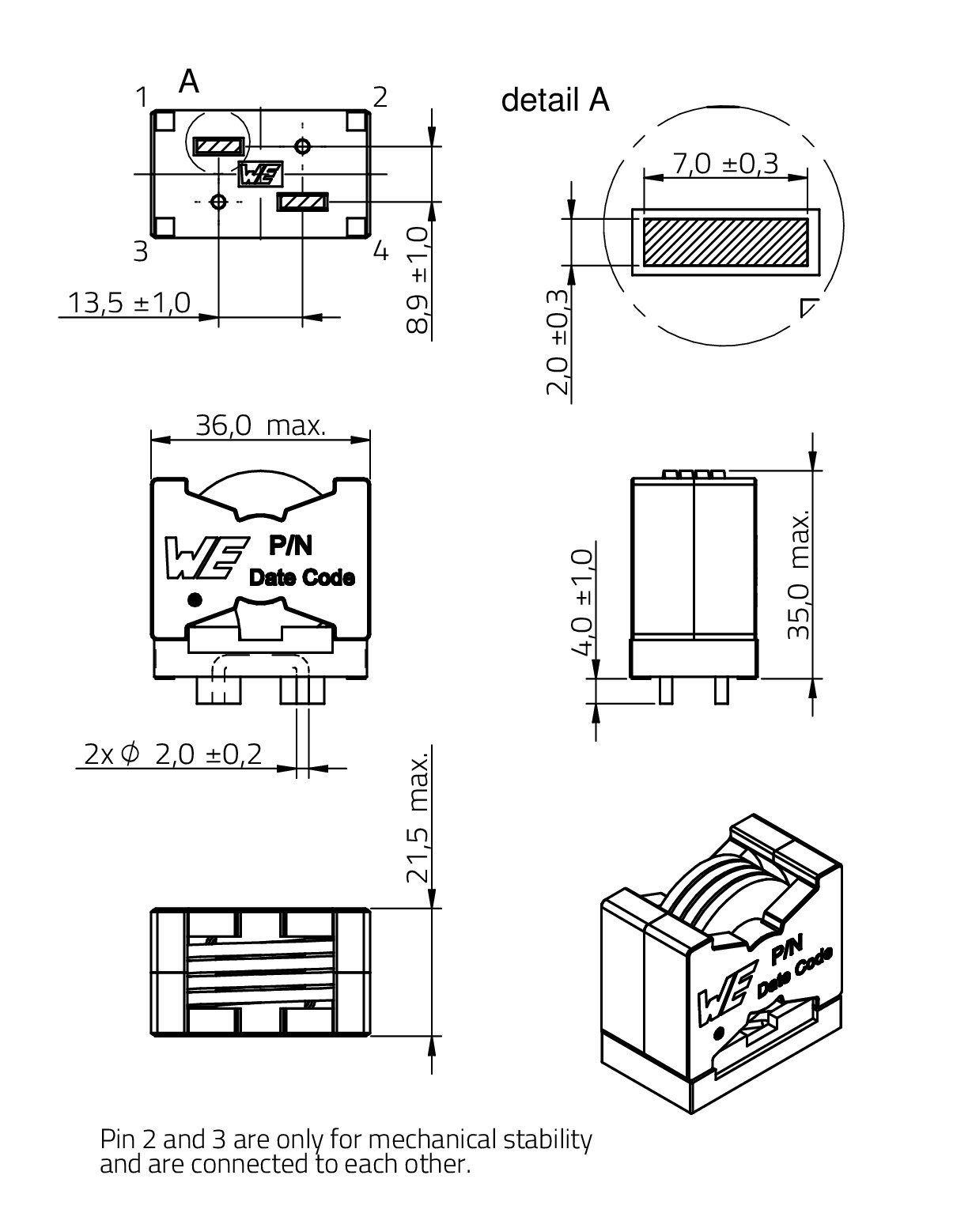

	3521	21.5	36	35	MnZn	Flach

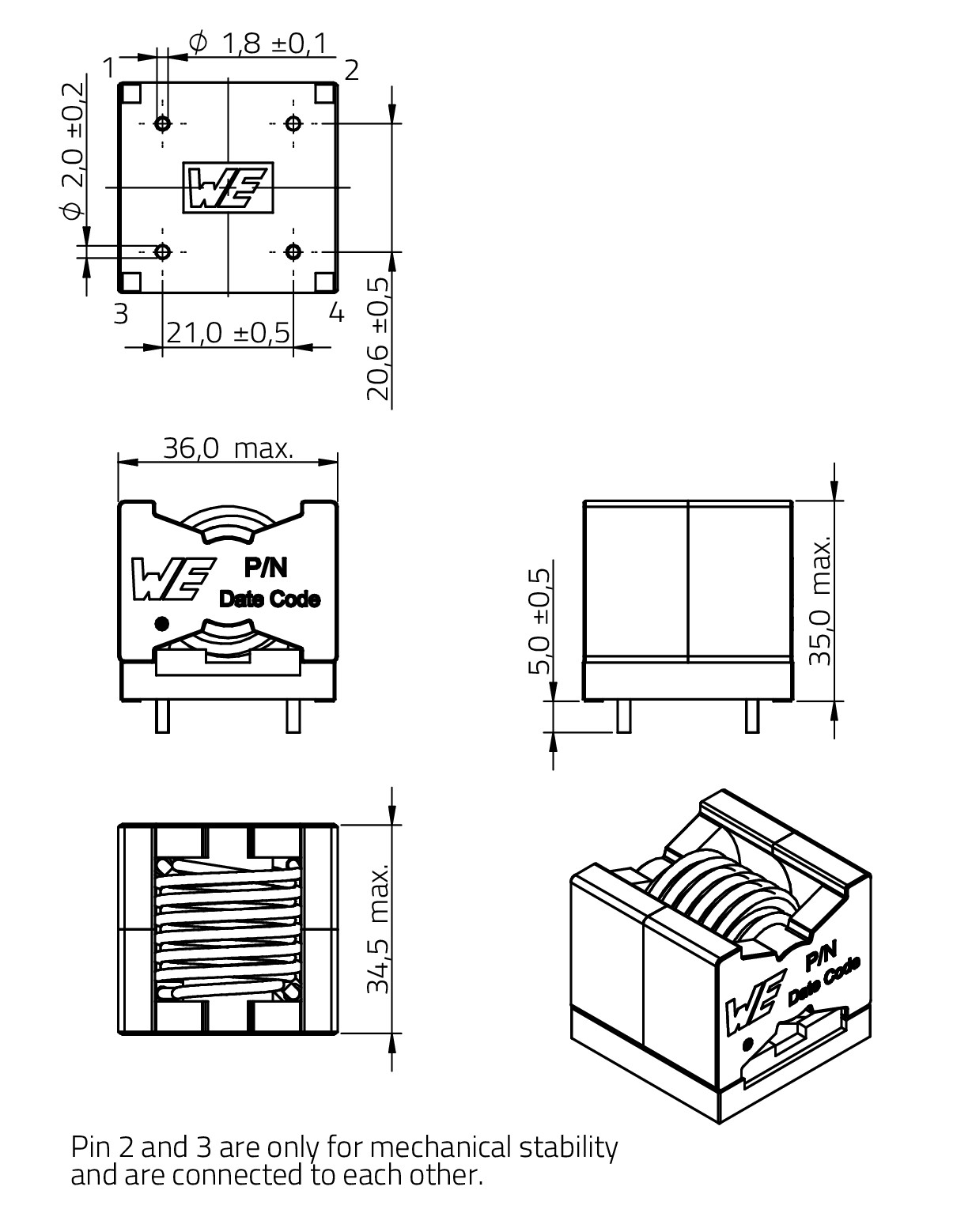

	3533	34.5	36	35	MnZn	Rund

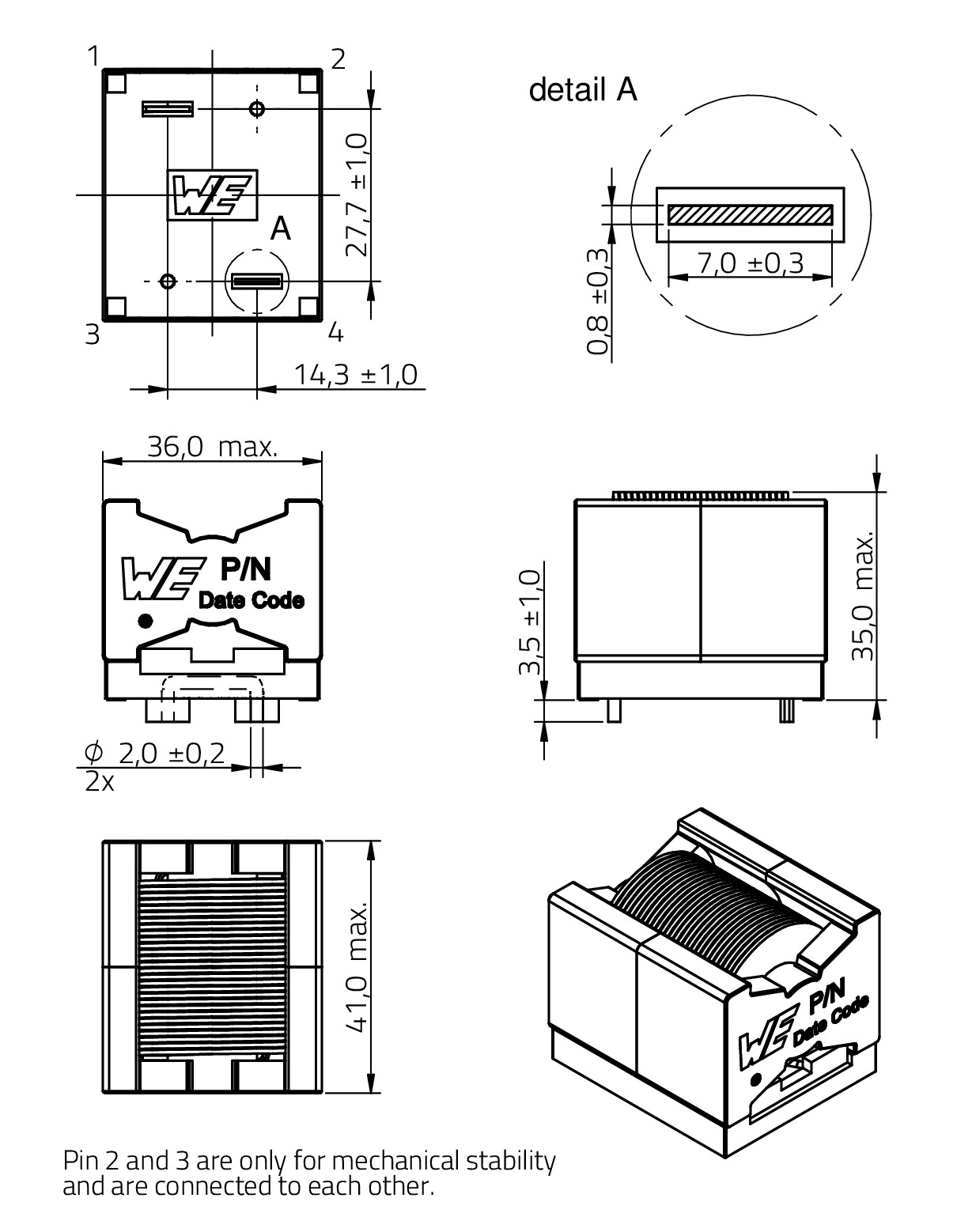

	3540	41	36	35	MnZn	Flach

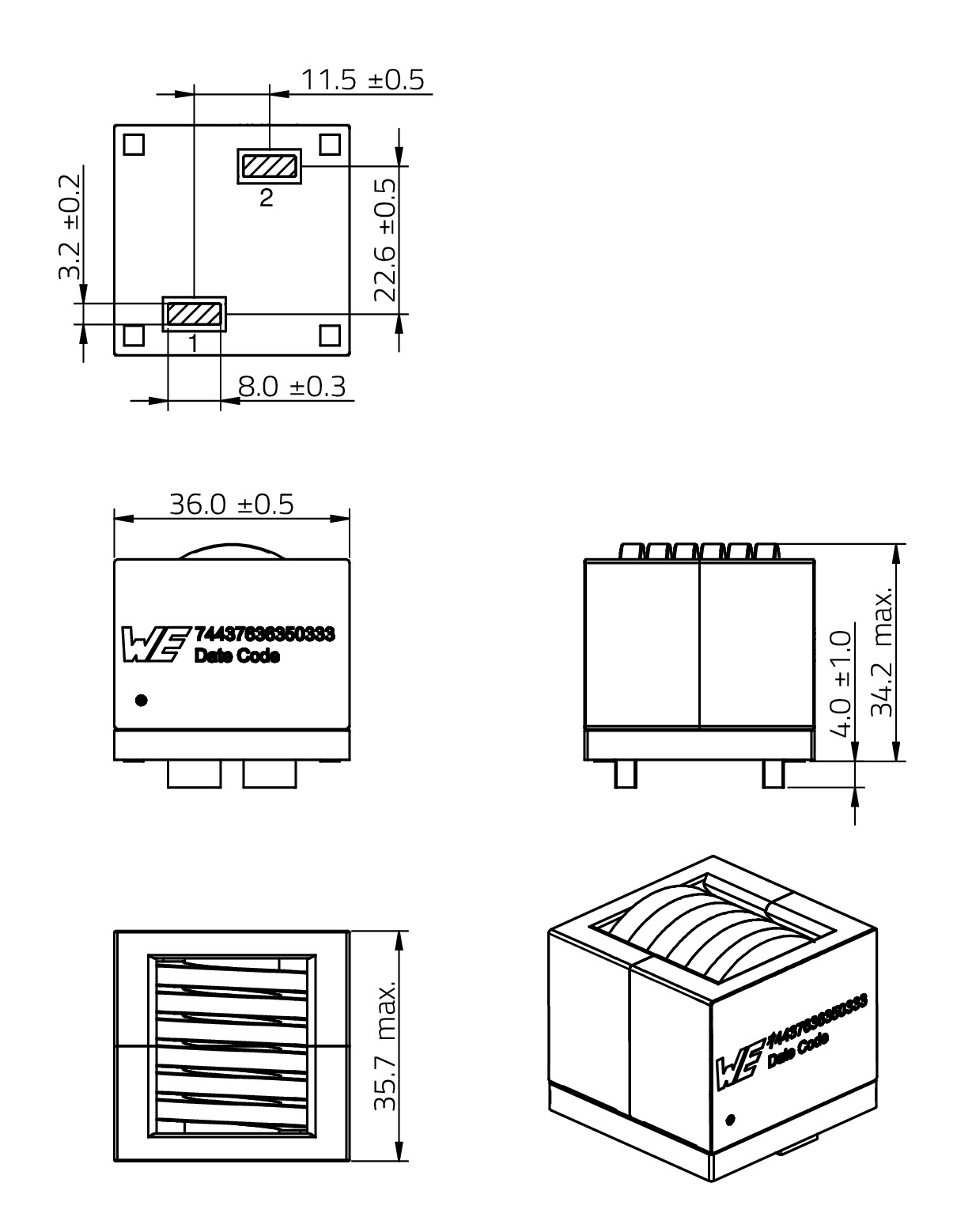

NEU	3635	36	35.7	34.2	Metalllegierung	Flach

LTSpice-Dateien

LT
LTSpice_WE-HCFT (rev25a).zip
|
2.6 KB

Merkmale

Version zur Sicherstellung der mechanischen Stabilität
Magnetisch geschirmt
Extrem niedriger R_DC

Ferrite (MnZn):

Induktivität von 1,5 µH bis zu 65 µH
Strombelastbarkeit bis zu 75 A (Sättigung >125 A)
Geringe Kernverluste
Betriebstemperatur von -40 °C bis +125 °C

Metal Alloy:

Induktivität von 0,6 µH bis zu 110 µH
Strombelastbarkeit bis zu 100 A (Sättigung >260 A)
Induktivitätsstabilität über alle Betriebstemperaturen hinweg
Betriebstemperatur von -55 °C bis +155 °C

Anwendung

Hochstromschaltnetzteile
Batterieladegeräte
Solarwechselrichter
Schaltungen zur Blindleistungskompensation
Unterbrechungsfreie Netzteile

Application Notes

ANP138 Kundenspezifischer Nennstromrechner
PDF

Artikeldaten

Alle

2012

2504

2520

3231

3521

3533

3540

3635

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	Bauform	I_R (A)	I_RP,40K (A)	I_SAT,10% (A)	I_SAT,30% (A)	f_res (MHz)	Kernmatieral
74437625200061	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437625200061 (rev1).pdf \| 615.7 KB IGS IGS_WE-HCFT_74437625200061 (rev1).igs \| 3.3 MB STP STP_WE-HCFT-74437625200061 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.6	2520	–	85.7	170	–	133.1	Metalllegierung
7443762504010	SPEC	11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS IGS_WE-HCFT_2504 (rev1).igs \| 1 MB IGS IGS_we_HCFT-2504 (rev1).igs \| 1.4 MB STP STP_WE-HCFT-2504 (rev1).stp \| 497.4 KB STP STP_we_HCFT-2504 (rev1).stp \| 462.7 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	2504	39	–	–	33	38	MnZn
74437625200122	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437625200122 (rev1).pdf \| 610.8 KB IGS IGS_WE-HCFT_74437625200122 (rev1).igs \| 3.3 MB STP STP_WE-HCFT_74437625200122 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.2	2520	–	85.7	–	156.9	89.75	Metalllegierung
7443763521015	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3521_7443763521xxx (rev1).igs \| 2.5 MB STP Download_STP_WE-HCFT-3521_7443763521xxx (rev1).stp \| 593.1 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	3521	75	–	–	125	37	MnZn
7443763521022	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3521_7443763521xxx (rev1).igs \| 2.5 MB STP Download_STP_WE-HCFT-3521_7443763521xxx (rev1).stp \| 593.1 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	3521	75	–	–	120	30	MnZn
7443762504022	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS IGS_WE-HCFT_2504 (rev1).igs \| 1 MB STP STP_WE-HCFT-2504 (rev1).stp \| 497.4 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	2504	30	–	–	23.8	23	MnZn
74437632310323	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437632310323 (rev1).pdf \| 1.2 MB IGS IGS_WE-HCFT_74437632310323 (rev1).igs \| 4.6 MB STP STP_WE-HCFT_74437632310323 (rev1).stp \| 2.5 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.2	3231	–	65.6	–	174	28.71	Metalllegierung
7443782012033	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-7443782012xxx_1,5 wire (rev1).igs \| 1.9 MB STP Download_STP_WE-HCFT-7443782012xxx_1,5 wire (rev1).stp \| 518.4 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	2012	28.7	–	–	43	40	MnZn
7443763521033	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3521_7443763521xxx (rev1).igs \| 2.5 MB STP Download_STP_WE-HCFT-3521_7443763521xxx (rev1).stp \| 593.1 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	3521	75	–	–	91	25	MnZn
74437636350333	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437636350333 (rev1).pdf \| 1.1 MB IGS IGS_WE-HCFT_74437636350333 (rev1).igs \| 4.6 MB STP STP_WE-HCFT_74437636350333 (rev1).stp \| 2.5 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	3635	–	98.1	–	189.1	30.55	Metalllegierung
74437632310422	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437632310422 (rev1).pdf \| 976.6 KB IGS IGS_WE-HCFT_74437632310422 (rev1).igs \| 4.2 MB STP STP_WE-HCFT_74437632310422 (rev1).stp \| 2.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.2	3231	–	79.3	–	123.7	32.74	Metalllegierung
7443782012047	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-7443782012xxx_1,5 wire (rev1).igs \| 1.9 MB STP Download_STP_WE-HCFT-7443782012xxx_1,5 wire (rev1).stp \| 518.4 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	2012	28.7	–	–	29.8	28	MnZn
7443762504047	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS IGS_WE-HCFT_2504 (rev1).igs \| 1 MB STP STP_WE-HCFT-2504 (rev1).stp \| 497.4 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	2504	24	–	–	14	14.5	MnZn
74437636350472	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437636350472 (rev1).pdf \| 1.1 MB IGS IGS_WE-HCFT_74437636350472 (rev1).igs \| 4.5 MB STP STP_WE-HCFT_74437636350472 (rev1).stp \| 2.5 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	3635	–	98.1	–	120.4	27.36	Metalllegierung
74437625200651	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437625200651 (rev1).pdf \| 17.7 MB IGS IGS_WE-HCFT_74437625200651 (rev1).igs \| 4.6 MB STP STP_WE-HCFT_74437625200651 (rev1).stp \| 3.5 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.5	2520	–	29.8	–	108.6	30.34	Metalllegierung
7443782012068	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-7443782012xxx_1,2 wire (rev1).igs \| 1.9 MB STP Download_STP_WE-HCFT-7443782012xxx_1,2 wire (rev1).stp \| 513.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	2012	20.6	–	–	30.6	21	MnZn
7443763540068	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3540_7443763540xxx_2,0 wire (rev1).igs \| 2.8 MB STP Download_STP_WE-HCFT-3540_7443763540xxx_2,0 wire (rev1).stp \| 706.3 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	3540	56.7	–	–	76.5	16	MnZn
7443762504068	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS IGS_WE-HCFT_2504 (rev1).igs \| 1 MB STP STP_WE-HCFT-2504 (rev1).stp \| 497.4 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	2504	20	–	–	12.6	11	MnZn
7443782012082	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-7443782012xxx_1,2 wire (rev1).igs \| 1.9 MB STP Download_STP_WE-HCFT-7443782012xxx_1,2 wire (rev1).stp \| 513.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.2	2012	20.6	–	–	25.6	18	MnZn
7443782012100	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-7443782012xxx_1,2 wire (rev1).igs \| 1.9 MB STP Download_STP_WE-HCFT-7443782012xxx_1,2 wire (rev1).stp \| 513.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2012	20.6	–	–	20.6	17	MnZn
7443763540100	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3540_7443763540xxx_2,0 wire (rev1).igs \| 2.8 MB STP Download_STP_WE-HCFT-3540_7443763540xxx_2,0 wire (rev1).stp \| 706.3 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	3540	56.7	–	–	62	14	MnZn
7443762504100	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS IGS_WE-HCFT_2504 (rev1).igs \| 1 MB STP STP_WE-HCFT-2504 (rev1).stp \| 497.4 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2504	20	–	–	8.8	8.4	MnZn
74437625201002	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437625201002 (rev1).pdf \| 1.9 MB IGS IGS_WE-HCFT_74437625201002 (rev1).igs \| 4.4 MB STP STP_WE-HCFT_74437625201002 (rev1).stp \| 3.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	2520	–	36.7	–	60.2	23.66	Metalllegierung
7443782012150	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-7443782012xxx_1,2 wire (rev1).igs \| 1.9 MB STP Download_STP_WE-HCFT-7443782012xxx_1,2 wire (rev1).stp \| 513.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	2012	20.6	–	–	12.9	13	MnZn
7443763540150	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3540_7443763540xxx_1,5 wire (rev1).igs \| 2.9 MB STP Download_STP_WE-HCFT-3540_7443763540xxx_1,5 wire (rev1).stp \| 752.9 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	3540	45.3	–	–	51.6	12	MnZn
7443783533220	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3533_7443783533xxx_2,0 wire (rev1).igs \| 3.3 MB STP Download_STP_WE-HCFT-3533_7443783533xxx_2,0 wire (rev1).stp \| 866.6 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	3533	23.2	–	–	49.4	8.15	MnZn
7443763540220	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3540_7443763540xxx_1,3 wirec (rev1).igs \| 3 MB STP Download_STP_WE-HCFT-3540_7443763540xxx_1,3 wire (rev1).stp \| 718.8 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	3540	40.6	–	–	42	9	MnZn
74437632313002	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437632313002 (rev1).pdf \| 3 MB IGS IGS_WE-HCFT_74437632313002 (rev1).igs \| 5.8 MB STP STP_WE-HCFT_74437632313002 (rev1).stp \| 6.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	3231	–	30.8	–	48.7	11.38	Metalllegierung
74437632313003	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437632313003 (rev1).pdf \| 3.8 MB IGS IGS_WE-HCFT_74437632313003 (rev1).igs \| 6.7 MB STP STP_WE-HCFT_74437632313003 (rev1).stp \| 8.5 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	3231	–	32.2	–	62.6	9.57	Metalllegierung
7443783533330	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3533_7443783533xxx_2,0 wire (rev1).igs \| 3.3 MB STP Download_STP_WE-HCFT-3533_7443783533xxx_2,0 wire (rev1).stp \| 866.6 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33	3533	22	–	–	39.2	6.08	MnZn
7443763540330	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3540_7443763540xxx_0,8 wire (rev1).igs \| 3.4 MB STP Download_STP_WE-HCFT-3540_7443763540xxx_0,8 wire (rev1).stp \| 900.7 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33	3540	32	–	–	38.9	7	MnZn
7443783533470	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3533_7443783533xxx_1,8 wire (rev1).igs \| 3 MB STP Download_STP_WE-HCFT-3533_7443783533xxx_1,8 wire (rev1).stp \| 790.4 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47	3533	19.3	–	–	32.3	5.1	MnZn
7443763540470	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3540_7443763540xxx_0,8 wire (rev1).igs \| 3.4 MB STP Download_STP_WE-HCFT-3540_7443763540xxx_0,8 wire (rev1).stp \| 900.7 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47	3540	32	–	–	31	6	MnZn
74437636355602	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D Download_3D_74437636355602 (rev1).pdf \| 4.2 MB IGS Download_IGS_74437636355602 (rev1).igs \| 6.8 MB STP Download_STP_74437636355602 (rev1).stp \| 9.2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	56	3635	–	32.8	–	36.9	7.41	Metalllegierung
74437636356203	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437636356203 (rev1).pdf \| 5.2 MB IGS IGS_WE-HCFT_74437636356203 (rev1).igs \| 8.1 MB STP STP_WE-HCFT_74437636356203 (rev1).stp \| 14.6 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	62	3635	–	26.3	–	43.1	6.19	Metalllegierung
7443783533650	SPEC	9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB ZUK Cadstar_WE-HCFT (rev20a).zip \| 11.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-HCFT-3533_7443783533xxx_1,8 wire (rev1).igs \| 3 MB STP Download_STP_WE-HCFT-3533_7443783533xxx_1,8 wire (rev1).stp \| 790.4 KB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB SCS Spectre_WE-HCFT (rev24a).mod \| 6.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	65	3533	17.2	–	–	26.6	4.28	MnZn
74437636351012	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCFT (rev25a).IntLib \| 11 MB CDS Cadence_WE-HCFT (rev25a).zip \| 42 MB EAG Eagle_WE-HCFT (rev25a).lbr \| 149.9 KB KIC KiCad_WE-HCFT (rev25a).zip \| 47.7 MB CAD-Dateien ZIP 3D 3D_WE-HCFT_74437636351012 (rev1).pdf \| 50.3 MB IGS IGS_WE-HCFT_74437636351012 (rev1).igs \| 8 MB STP STP_WE-HCFT_74437636351012 (rev1).stp \| 14.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCFT (rev25a).zip \| 8.8 KB	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	110	3635	–	23.7	–	27.2	5.11	Metalllegierung

Artikel Nr.	Datenblatt	Simulation
74437625200061	SPEC
7443762504010	SPEC
74437625200122	SPEC
7443763521015	SPEC
7443763521022	SPEC
7443762504022	SPEC
74437632310323	SPEC
7443782012033	SPEC
7443763521033	SPEC
74437636350333	SPEC
74437632310422	SPEC
7443782012047	SPEC
7443762504047	SPEC
74437636350472	SPEC
74437625200651	SPEC
7443782012068	SPEC
7443763540068	SPEC
7443762504068	SPEC
7443782012082	SPEC
7443782012100	SPEC
7443763540100	SPEC
7443762504100	SPEC
74437625201002	SPEC
7443782012150	SPEC
7443763540150	SPEC
7443783533220	SPEC
7443763540220	SPEC
74437632313002	SPEC
74437632313003	SPEC
7443783533330	SPEC
7443763540330	SPEC
7443783533470	SPEC
7443763540470	SPEC
74437636355602	SPEC
74437636356203	SPEC
7443783533650	SPEC
74437636351012	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (µH)	Bauform	I_R (A)	I_RP,40K (A)	I_SAT,10% (A)	I_SAT,30% (A)	f_res (MHz)	Kernmatieral	Muster
