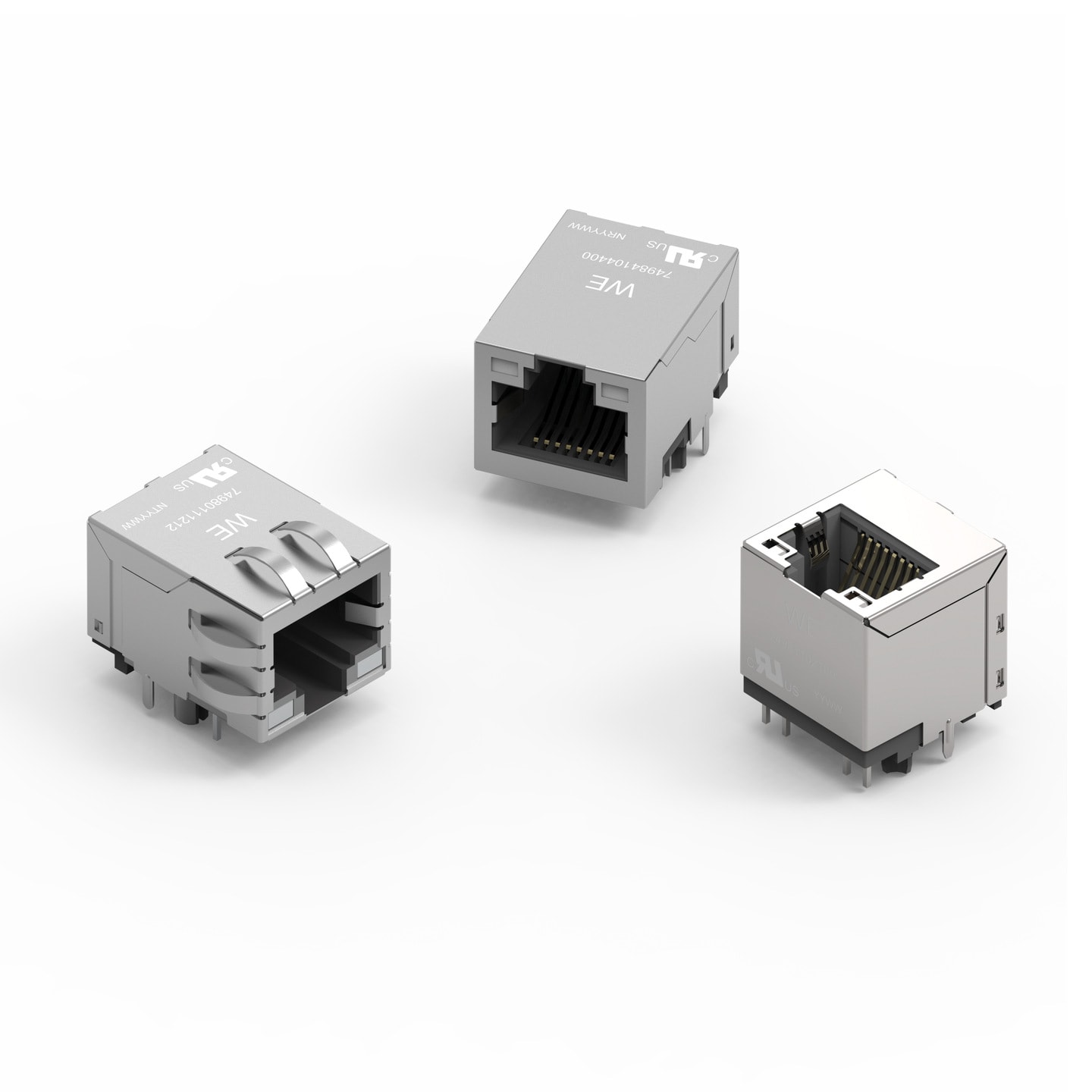

WE-RJ45 LAN Through Hole Reflow

Merkmale

RJ45 für Pin-in-Paste Lötung
Hohe mechanische Stabilität durch THT Pins
Hochtemperatur LEDs
Optimiertes Gehäusedesign für einen gleichmäßigen Reflow-Luftstrom zu den Pins.
Power over Ethernet bis 30 Watt
Für Standards IEEE 802.3u, IEE 802.3ab, IEEE 802.3af, IEEE 802.3at

Referenzdesigns

RD016 Reference Design Gigabit Ethernet Front End
RD022 GB PoE+-Ethernet-USB“ adapter for industrial use with an EMC perspective

Anwendung

Für Industrieumgebungen von -40°C bis 85°C
Kompatibel zu Industrial Ethernet Systemen wie EtherCAT oder Profinet
Kompatibel zu den gängigen Ethernet ICs wie z.B. Microchip, Texas Instruments, Broadcom oder Linear Technology
Hubs, Router, Switches, IP Kameras, IoT-Anwendungen

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Datenrate	PoE	Ports	Tab	Improved CMRR	Betriebstemperatur	LED	PHY-Chipmodus	Montageart	USB	Shield Tabs
74980101200	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB ZUK Cadstar_WE-RJ45 LAN (rev21c).zip \| 97.9 KB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP IGS Download_IGS_74980101200 (rev1).igs \| 14 MB STP Download_STP_74980101200 (rev1).stp \| 3.8 MB	10/100BASE-TX	kein-PoE	1	Vertikal	Nein	-40 °C up to +85 °C	gelb-grün	current & voltage	THR	Nein	Nein
74981102100	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB ZUK Cadstar_WE-RJ45 LAN (rev21c).zip \| 97.9 KB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP IGS Download_IGS_74981102100 (rev1).igs \| 14 MB STP Download_STP_74981102100 (rev1).stp \| 3.8 MB	10/100/1000BASE-T	kein-PoE	1	Vertikal	Nein	-40 °C up to +85 °C	grün-gelb	current	THR	Nein	Nein
74984104401	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB ZUK Cadstar_WE-RJ45 LAN (rev21c).zip \| 97.9 KB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP IGS Download_IGS_74984104401 (rev1).igs \| 14 MB STP Download_STP_74984104401 (rev1).stp \| 3.8 MB	10/100BASE-TX	PoE+	1	Vertikal	Nein	-40 °C up to +85 °C	gelb/grün-gelb/grün	current	THR	Nein	Nein
74980100000	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB ZUK Cadstar_WE-RJ45 LAN (rev21c).zip \| 97.9 KB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP IGS Download_IGS_74980100000 (rev1).igs \| 13.9 MB STP Download_STP_74980100000 (rev1).stp \| 3.8 MB	10/100BASE-TX	kein-PoE	1	Vertikal	Nein	-40 °C up to +85 °C	–	current & voltage	THR	Nein	Nein
74980100001	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP 3D 74980100001_3D (rev1).pdf \| 487.5 KB IGS IGS_74980100001 (rev1).igs \| 5 MB STP STP_74980100001 (rev1).stp \| 1.3 MB	10/100BASE-TX	kein-PoE	1	Down	Nein	-40 °C up to +85 °C	–	current & voltage	THR	Nein	Nein
74980111212	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP 3D 3D_74980111212 (rev1).pdf \| 618.4 KB IGS IGS_74980111212 (rev1).igs \| 7.5 MB STP STP_74980111212 (rev1).stp \| 2.1 MB	10/100BASE-TX	kein-PoE	1	Down	Nein	-40 °C up to +85 °C	gelb-grün	current & voltage	THR	Nein	Ja
74980104400	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB ZUK Cadstar_WE-RJ45 LAN (rev21c).zip \| 97.9 KB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-LAN-74980104400 (rev1).igs \| 7.4 MB STP Download_STP_WE-LAN-74980104400 (rev1).stp \| 1.7 MB	100BASE-TX	kein-PoE	1	Up	Nein	-40 °C up to +85 °C	grün/gelb-grün/gelb	current & voltage	THR	Nein	Nein
74982104400	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB ZUK Cadstar_WE-RJ45 LAN (rev21c).zip \| 97.9 KB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-LAN-74982104400 (rev1).igs \| 7.4 MB STP Download_STP_WE-LAN-74982104400 (rev1).stp \| 1.7 MB	100BASE-TX	PoE	1x1	Up	Nein	-40 °C up to +85 °C	grün/gelb-grün/gelb	current	THR	Nein	Nein
74984104400	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB ZUK Cadstar_WE-RJ45 LAN (rev21c).zip \| 97.9 KB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-LAN-74984104400 (rev1).igs \| 7.4 MB STP Download_STP_74984104400 (rev1).stp \| 1.7 MB	100BASE-TX	PoE+	1x1	Up	Nein	-40 °C up to +85 °C	grün/gelb-grün/gelb	current	THR	Nein	Nein
74981104400	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB ZUK Cadstar_WE-RJ45 LAN (rev21c).zip \| 97.9 KB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-RJ45LAN-74981104400 (rev1).igs \| 7.4 MB STP Download_STP_WE-RJ45LAN-74981104400 (rev1).stp \| 1.8 MB	1000BASE-T	kein-PoE	1x1	Up	Nein	-40 °C up to +85 °C	grün/gelb-grün/gelb	current	THR	Nein	Nein
7498111123	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP 3D Download_3D (rev1).pdf \| 610 KB IGS 7498111123_IGS (rev1).igs \| 7.4 MB STP Download_STP (rev1).stp \| 2.1 MB	1000BASE-T	kein-PoE	1	Down	Nein	-40 °C up to +85 °C	gelb-grün	current	THR	Nein	Ja
7498111124	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-RJ45 LAN (rev24c).IntLib \| 35.9 MB CDS Cadence_WE-RJ45 (rev24b).zip \| 197.2 MB EAG Eagle_WE-RJ45 (rev24b).lbr \| 959.8 KB CAD-Dateien ZIP 3D Download_7498111124_3D (rev1).pdf \| 695.7 KB IGS Download_7498111124_IGS (rev1).igs \| 1.7 MB STP Download_7498111124_STP (rev1).stp \| 2.1 MB	1000BASE-T	kein-PoE	1	Down	Nein	-40 °C up to +85 °C	gelb-grün	voltage	THR	Nein	Ja

	Artikel Nr.	Datenblatt	Simulation
	74980101200	SPEC
	74981102100	SPEC
	74984104401	SPEC
	74980100000	SPEC
	74980100001	SPEC
	74980111212	SPEC
	74980104400	SPEC
	74982104400	SPEC
	74984104400	SPEC
	74981104400	SPEC
	7498111123	SPEC
	7498111124	SPEC

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Datenrate	PoE	Ports	Tab	Improved CMRR	Betriebstemperatur	LED	PHY-Chipmodus	Montageart	USB	Shield Tabs	Muster

WE-RJ45 LAN

Die RJ45 Buchse mit Magnetics kann schnell und einfach in eine Ethernet-Schnittstelle implementiert werden, wobei der integrierte Übertrager und das Filterdesign die Konformität nach den Standards IEEE 802.3 und IEC 62368-1 (alt: IEC 60950-1) sicherstellen. Für wertvolle Platzersparnis auf der Leiterplatte ist der Aufbau um 50% kompakter als eine Lösung mit diskreten Magnetics.

Das Filterdesign besteht aus einem Übertrager, mindestens einer Gleichtaktdrossel pro Kanal und der Bob-Smith-Terminierung. Für noch bessere Gleichtaktunterdrückung sind Bauteile mit zusätzlichen Gleichtaktdrosseln verfügbar.

Technische Details:

Kontakte mit 30 µinch (0,8 µm) Goldbeschichtung sorgen für gute elektrische Leitfähigkeit und Langlebigkeit.

Integrierte Magnetics sichern die elektromagnetische Verträglichkeit und die Signalintegrität. WE verwendet innovative Technologien zur Integration der Magnetics in die Buchsen wie Spot Welding oder Filtermodule.

Die WE-RJ45 LAN Serie bietet freie Auswahl zwischen verschiedenen Ausrichtungen, Anschlussvarianten und SMT, THT und THR Montage.

PoE fähige Buchsen ermöglichen es, externe Peripheriegeräte mit bis zu 1000 mA zu versorgen. Folgende Standards werden unterstützt: IEEE 802.3af, IEEE 802.3at und IEEE 802.3bt.

Die WE-RJ45 LAN Serie ist CuRUS zertifiziert und damit für den weltweiten Einsatz geeignet.

Noch Fragen zur Anwendung?

Welche Buchse eignet sich für strom-/spannungsgesteuerte PHYs?

Auf dem Datenblatt des PHY ist angegeben, ob er strom- oder spannungsgesteuert ist, was ein wichtiges Kriterium für die Auswahl der Übertragerbuchse darstellt.

Bei einem spannungsgesteuerten PHY wird der LAN-Übertrager direkt mit den Anschlüssen des PHY-Chips verbunden. Der stromgesteuerte PHY hat einen V_DDA-Pin für die Stromversorgung, der spannungsgesteuerte PHY hat keinen V_DDA-Pin. Daher fließt der Strom bei Current-Mode-PHYs über die Pins des LAN-Übertragers.

Sie suchen die richtige Buchse für Ihre Schnittstelle? Mit REDEXPERT, unserer präzisen Simulationsplattform, finden Sie diese schnell und unkompliziert.

Zu REDEXPERT

Was ist bei PoE (Power over Ethernet) zu beachten?

Neben der Datenübertragung wird bei PoE auch die Stromversorgung über die Ethernet Schnittstelle realisiert, wodurch kein zusätzliches Stromversorgungskabel benötigt wird. Nach dem IEEE 802.3 Standard wird der Energieversorger hierbei Power Source Equipment (PSE) und der Verbraucher Powered Device (PD) genannt.

Um eine falsche Polarität (Verpolung) auf Seiten des PD zu vermeiden, ist eine Diodenbrücke notwendig. Würth Elektronik bietet Bauteile, die diese bereits enthalten (links) oder die über Anschlüsse verfügen, welche einen externen Anschluss ermöglichen (rechts).

REDEXPERT beinhaltet eine Filterfunktion zur Selektion der RJ45 LAN Buchsen mit Magnetics nach dem Einsatzgebiet auf der Seite des PD oder des PD und des PSE.

Zu REDEXPERT

Wie wird die RJ45-Buchse an den PHY-Chip angeschlossen?

1 WE-RJ45 LAN Buchse mit Magnetics: Hierbei handelt es sich um ein fertiges Modul, in dem die Ethernet-Buchse, der Übertrager und die Bob-Smith-Terminierung integriert sind. Dies sorgt für die sicherheitsrelevante galvanische Trennung sowie für die Impedanzanpassung und schützt vor transienten Störungen und Gleichtaktstörungen.

2 Schirmanbindung: Bei Plastikgehäusen wird mit den Kondensatoren die Schirmung der Ethernet-Buchse und damit der Kabelschirm mit der Platinenmasse (GND) verbunden. Bei Metallgehäusen wird empfohlen die Kondensatoren nicht zu bestücken, sondern den GND direkt über Verschraubungen an das Gehäuse anzuschließen.

3 Controller: Zur Begrenzung der schnittstellenseitigen transienten Störungen zum PHY gegen GND werden zwei TVS-Dioden-Arrays eingesetzt. An den Controller wird für die On-Board-Software ein EEPROM angeschlossen und der Signalteil wird mit einem 25 MHz Quarz getaktet.

Weitere Infos zum Schaltungsaufbau und Layout sind in unserem Referenz-Design Gigabit-Ethernet Front-End enthalten.

Zum Referenzdesign

Wie sieht eine Standard Ethernet-Schnittstelle aus?

Bob-Smith-Terminierung: Zur Reduzierung der Gleichtaktstromflüsse und der Anfälligkeit für Störungen durch unbenutzte Adernpaare am RJ45-Anschluss
Gleichtaktdrosseln: Verbessern die EMV durch Dämpfung von Gleichtaktstörungen
Signal-Übertrager: Sorgt für die galvanische Trennung zwischen PHY-Chip und RJ45-Buchse, schützt vor transienten Störungen und passt die interne Logik impedanzmäßig an die symmetrischen Adernpaare an
MLCC Kondensatoren: Tragen durch die HF-technische Verbindung der Mittelanzapfungen der Übertrager mit der Masse (GND) zur Gleichtaktunterdrückung bei
TVS-Dioden-Array: Begrenzt schnittstellenseitig auftretende transiente Störungen zum PHY gegen GND

Die Teile 1, 2, 3 und 4 sind in der WE-LAN Buchse mit Magnetics bereits integriert. Mehr Informationen zur Ethernet-Schnittstelle finden Sie in unserem Application Guide.

Zum Applikations & Branchen Guide

PoE Leistungsklassen nach IEEE 802.3
