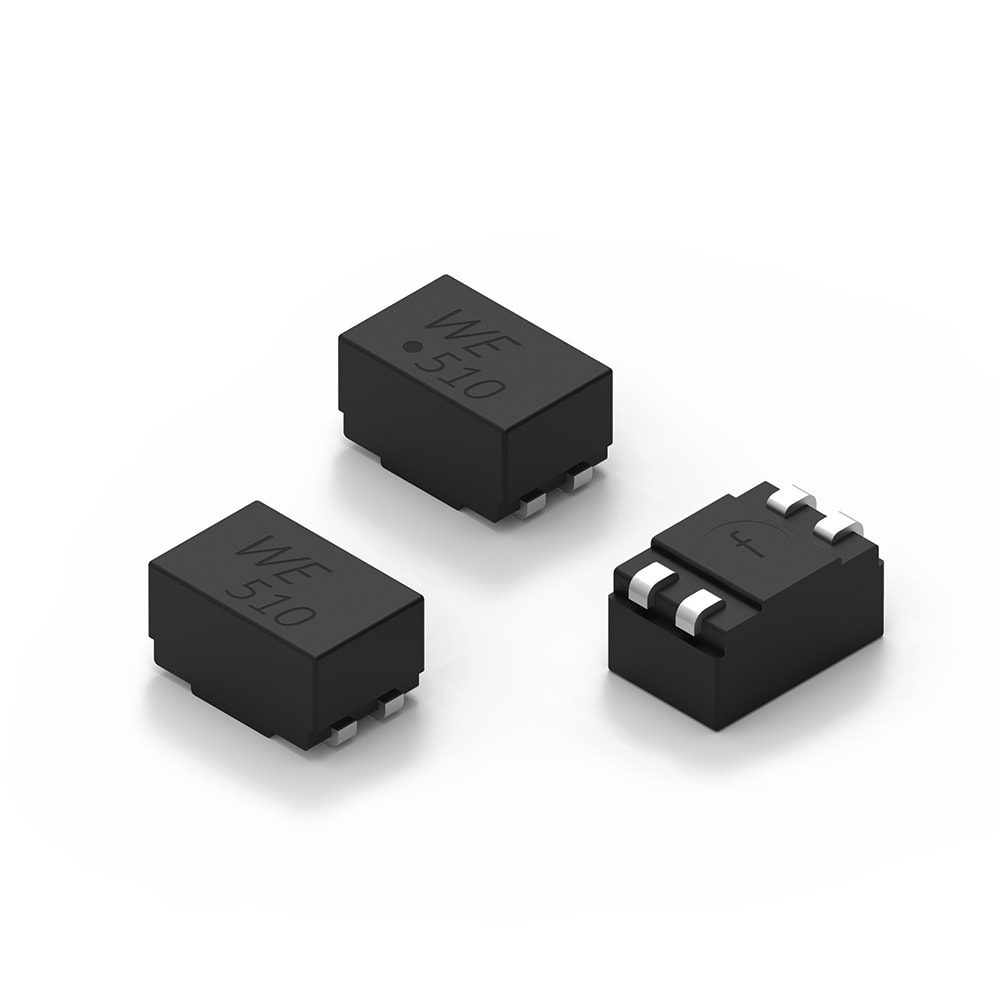

WE-SL2 Stromkompensierter SMT Line Filter

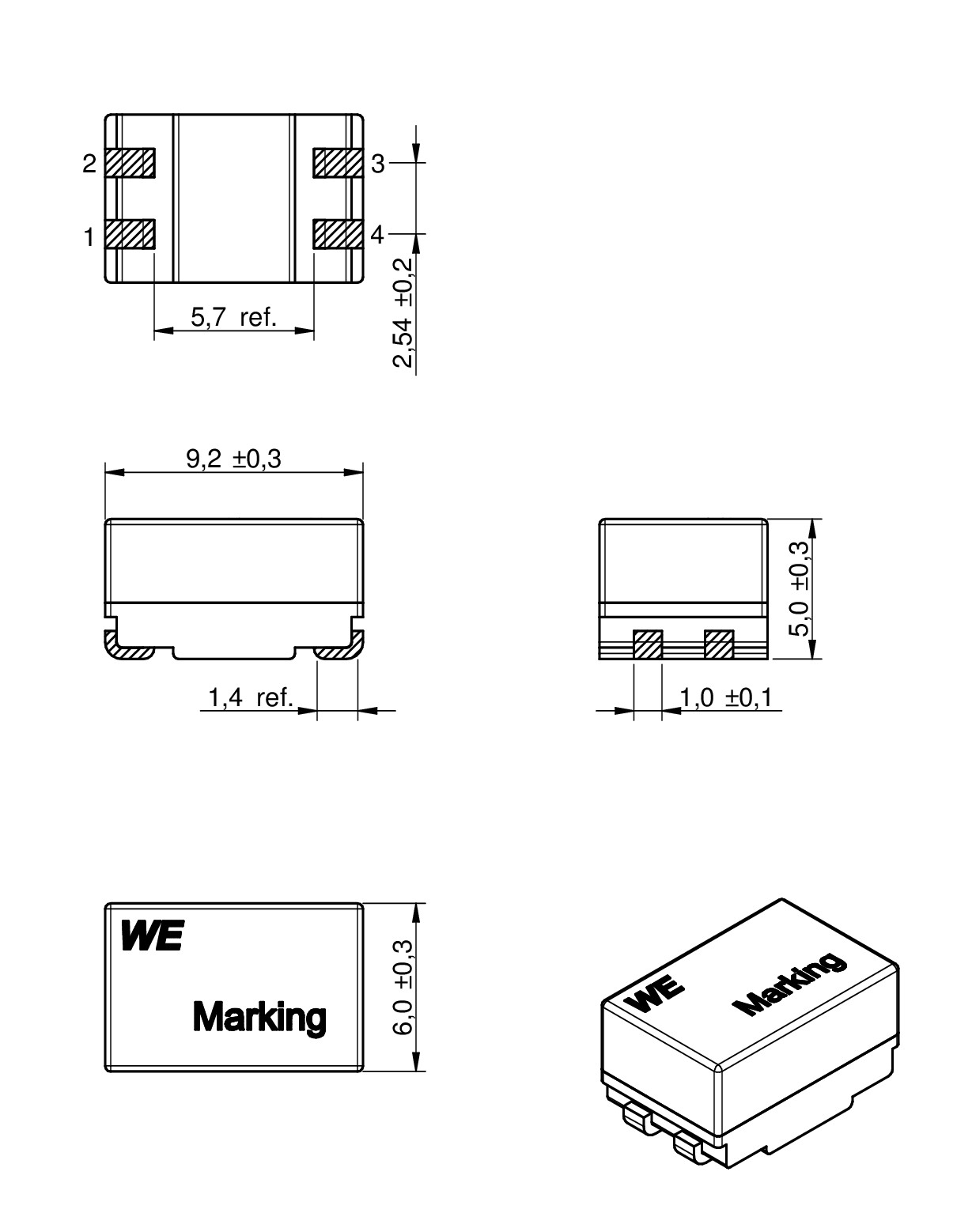

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
WE-SL2		9.2	6	5	SMT

LTSpice-Dateien

LT
LTSpice_WE-SL2 (rev22a).zip
|
5.2 KB

Merkmale

Stromkompensierte Drossel
Ringkern aus NiZn/MnZn
Betriebstemperatur: –40 ºC bis +125 ºC
Betriebsspannung: 80 VDC (42 VAC)
Empfohlenes Lötverfahren: Reflow

Referenzdesign

RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten

Anwendung

Drossel für Signal- und Datenleitung
Spannungsversorgung
Messsignalleitung/Sensorleitung
CAN
Unterdrückung von Gleichtaktstörungen

Application Notes

ANP083 Adapter-PCB zum Filtern elektromagnetischer Störungen an einer RS-485 Schnittstelle
PDF

Artikeldaten

WE-SL2

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	Wicklungsanzahl	L (µH)	Z_max (Ω)	I_R (mA)	R_{DC max.} (Ω)	V_R (V)	Anwendung	Design Kit	Filter Stick	Filter Bag	Muster
744226	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	10	920	1600	0.08	80	–	744725	–	–
744228	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	25	2800	1000	0.12	80	–	–	–	–
744225	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	40	3100	900	0.25	80	–	–	–	–
744227	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	51	5500	1000	0.16	80	CAN	744725	–	–
744224	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	250	1800	1200	0.13	80	–	744725	–	–
744223	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	500	3300	1000	0.15	80	–	–	–	–
744222	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	1000	6000	800	0.207	80	–	744725	8294851	829485
744221	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	2000	9200	600	0.42	80	–	–	–	–
744220	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	4700	20000	500	0.75	80	–	–	–	–
744229	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	6500	18400	400	0.95	80	–	744725	–	–
744220103	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	10000	25000	350	1.2	80	–	–	–	–
744220203	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	bifilar	2	20000	50000	200	2.6	80	–	–	–	–
744226S	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	sectional	2	10	920	1600	0.08	80	–	744725	–	–
744228S	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	sectional	2	25	2800	1000	0.12	80	–	–	–	–
744225S	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	sectional	2	40	3100	900	0.25	80	–	–	–	–
744227S	SPEC		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL2 (rev22a).IntLib \| 117.5 KB ZUK Cadstar_WE-SL2 (rev20a).zip \| 5.9 KB CDS Cadence_WE-SL2 (rev18a).zip \| 242 KB EAG Eagle_WE-SL2 (rev20a).lbr \| 21 KB CAD-Dateien ZIP IGS WE-SL2_74422 (rev1).igs \| 1.7 MB STP WE-SL2_74422 (rev1).stp \| 557.7 KB Elektrische Modelle ZIP PSP PSpice_WE-SL2 (rev22a).zip \| 9.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	sectional	2	51	5500	1000	0.16	80	CAN	744725	–	–

Artikel Nr.	Datenblatt	Simulation
744226	SPEC
744228	SPEC
744225	SPEC
744227	SPEC
744224	SPEC
744223	SPEC
744222	SPEC
744221	SPEC
744220	SPEC
744229	SPEC
744220103	SPEC
744220203	SPEC
744226S	SPEC
744228S	SPEC
744225S	SPEC
744227S	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	Wicklungsanzahl	L (µH)	Z_max (Ω)	I_R (mA)	R_{DC max.} (Ω)	V_R (V)	Anwendung	Design Kit	Filter Stick	Filter Bag	Muster
