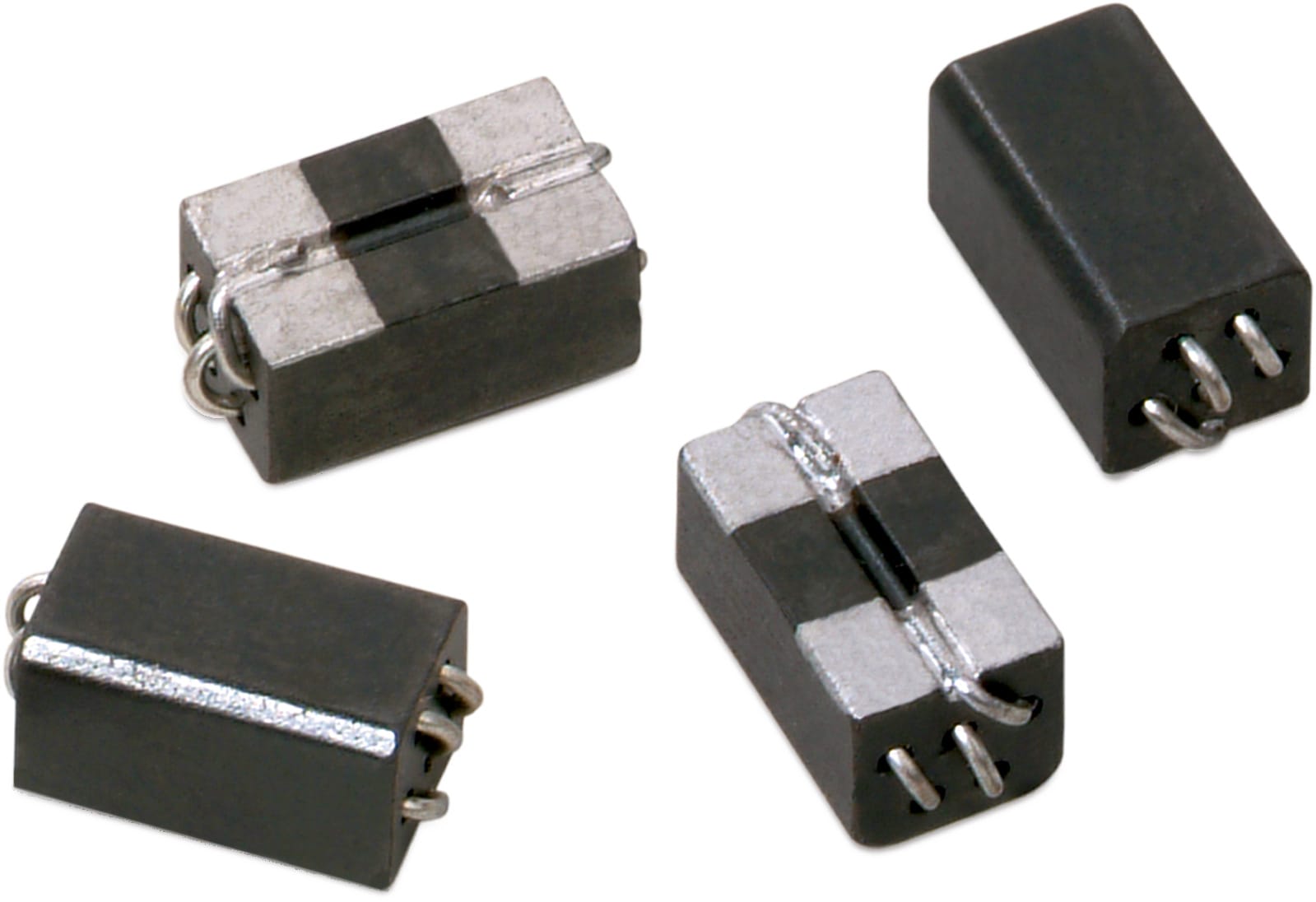

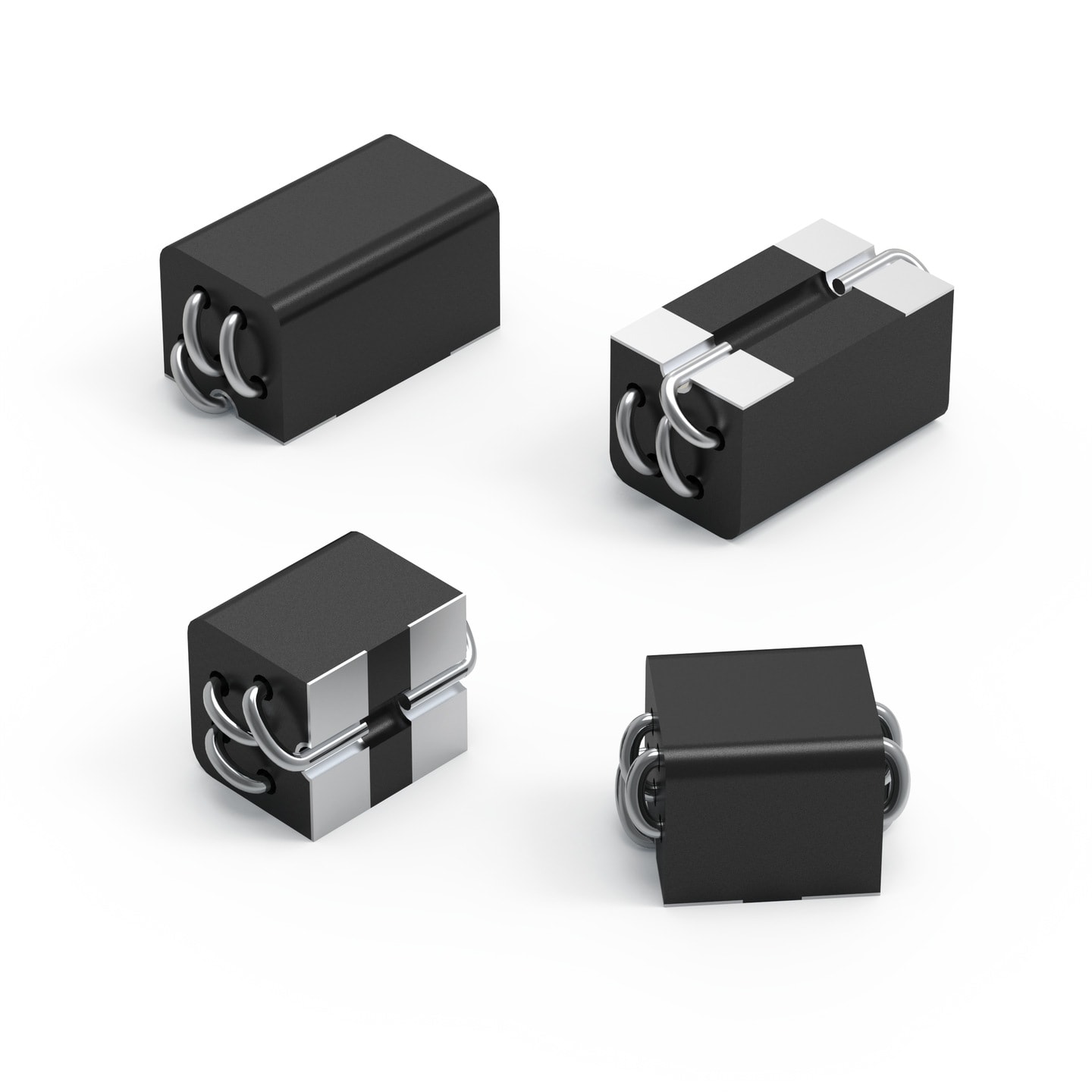

WE-SUKW 5-Loch SMT-Ferritperle

LTSpice-Dateien

LT
LTSpice_WE-SUKW (rev22a).zip
|
1.7 KB

Merkmale

Geeignet für Anwendungen mit hohen Strömen bis zu 9 A
Niedriger R_DC
Impedanzen bis zu 580 Ω
SMT Version
Spezielles NiSn-Pad für verbesserte Lötergebnisse
AEC-Q200 qualifiziert
Betriebstemperatur: –40 ºC bis +125 ºC

Anwendung

Für den Störungsschutz von Bauelementen auf Leiterplatten

Artikeldaten

Artikel Nr.	Datenblatt	Simulation	Downloads	Z @ 100 MHz (Ω)	I_R (A)	R_{DC max.} (mΩ)	Z @ 25 MHz (Ω)	Fl (mm)	L (mm)	W (mm)	H (mm)	Design Kit	Muster
7427511	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 26.12.2024 SPEC Datenblatt gültig ab 27.12.2024 PCN PCN Dokument		7 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SUKW (rev22c).IntLib \| 69 KB ZUK Cadstar_WE-SUKW (rev19a).zip \| 5.7 KB CDS Cadence_WE-SUKW (rev22a).zip \| 543.5 KB EAG Eagle_WE-SUKW (rev23a).lbr \| 14.8 KB CAD-Dateien ZIP IGS 7427511 (rev1).igs \| 921.5 KB STP 7427511 (rev1).stp \| 125.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SUKW (rev22a).zip \| 2.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	416	9	11	272	2	8	5	4.6	742791 742793
7427512	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 26.12.2024 SPEC Datenblatt gültig ab 27.12.2024 PCN PCN Dokument		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SUKW (rev22c).IntLib \| 69 KB ZUK Cadstar_WE-SUKW (rev19a).zip \| 5.7 KB CDS Cadence_WE-SUKW (rev22a).zip \| 543.5 KB EAG Eagle_WE-SUKW (rev23a).lbr \| 14.8 KB CAD-Dateien ZIP 3D 3D_WE-SUKW_7427512 (rev1).pdf \| 230.2 KB IGS 7427512 (rev1).igs \| 581.5 KB STP 7427512 (rev1).stp \| 165.3 KB Elektrische Modelle ZIP PSP PSpice_WE-SUKW (rev22a).zip \| 2.8 KB Alle 8 Dateien als ZIP herunterladen ZIP	580	8.5	12	425	2	11	5	4.65	742791 742793

Artikel Nr.	Datenblatt	Simulation
7427511	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 26.12.2024 SPEC Datenblatt gültig ab 27.12.2024 PCN PCN Dokument
7427512	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 26.12.2024 SPEC Datenblatt gültig ab 27.12.2024 PCN PCN Dokument

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Z @ 100 MHz (Ω)	I_R (A)	R_{DC max.} (mΩ)	Z @ 25 MHz (Ω)	Fl (mm)	L (mm)	W (mm)	H (mm)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-CBF/WE-PBF/WE-CMS/WE-SUKW Ferrite

Design Kit WE-MPSB / WE-PBF / WE-SUKW / WE-CMS
