Optokoppler Darlington

Optocoupler Darlington. (WL-OCDA). Hohe Isolationsspannung. Stabiler CTR im gesamten.

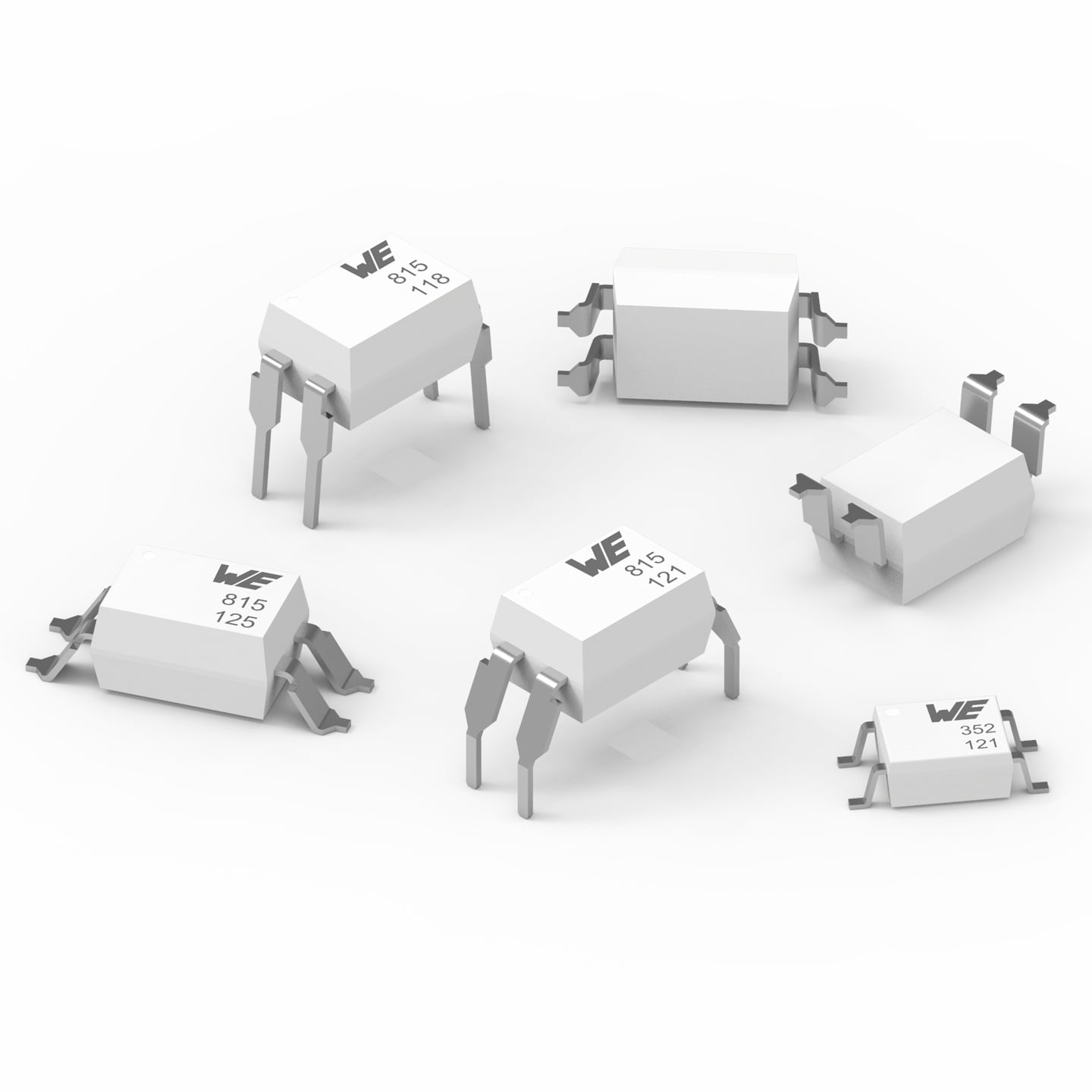

Bauform	Seriendatenblatt	L (mm)	W (mm)	H (mm)	Montageart

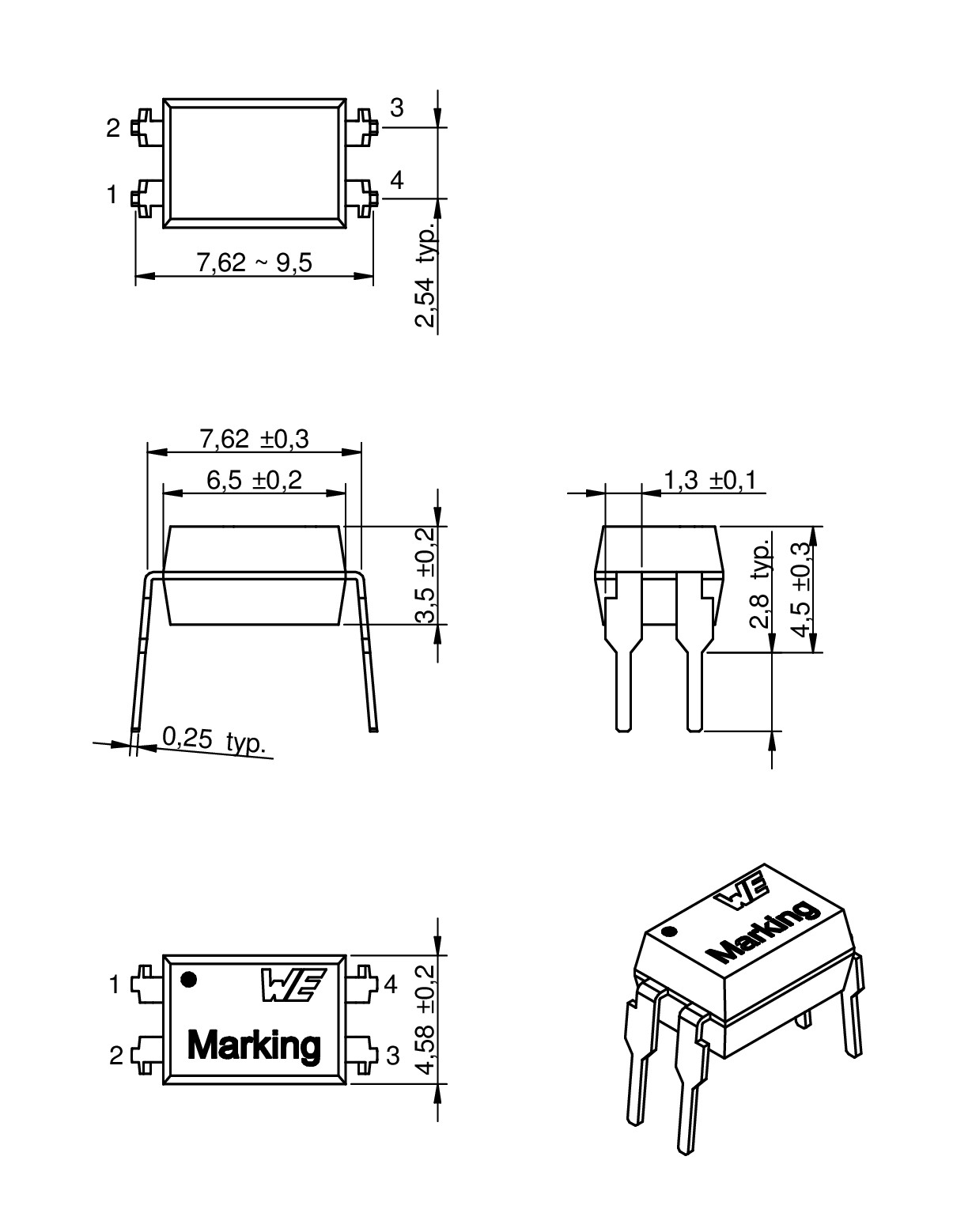

Series 815 (DC)	SPEC	6.5	4.58	3.5	-

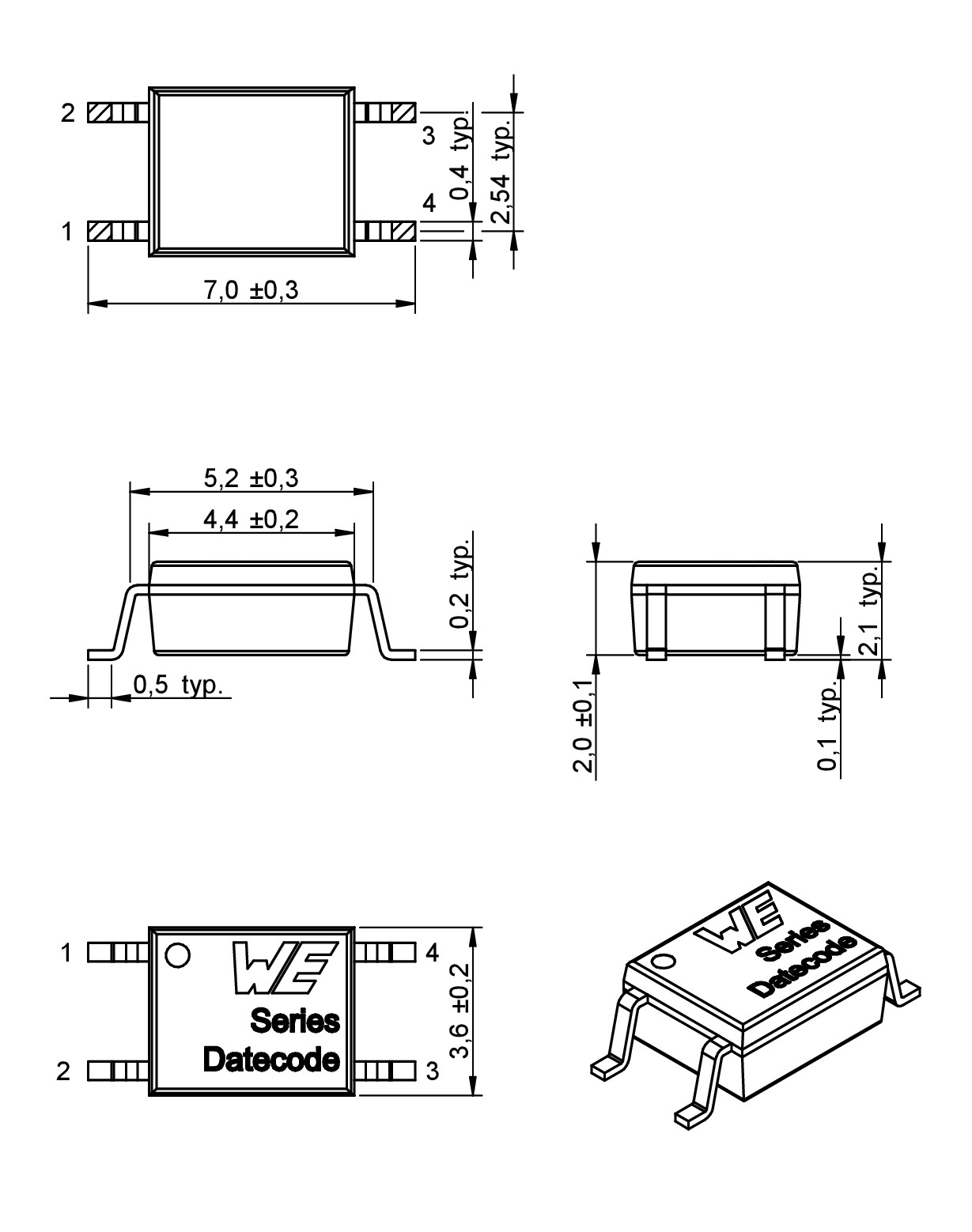

Series 355 (DC)		4.4	3.6	2	SMT
Series 352 (DC)		4.4	3.6	2	SMT

LTSpice-Dateien

LT
LTSpice_WL-OCDA (rev24a).zip
|
25.5 KB

Merkmale

Hohe Isolationsspannung
Gute Stabilisierung der inneren Isolation

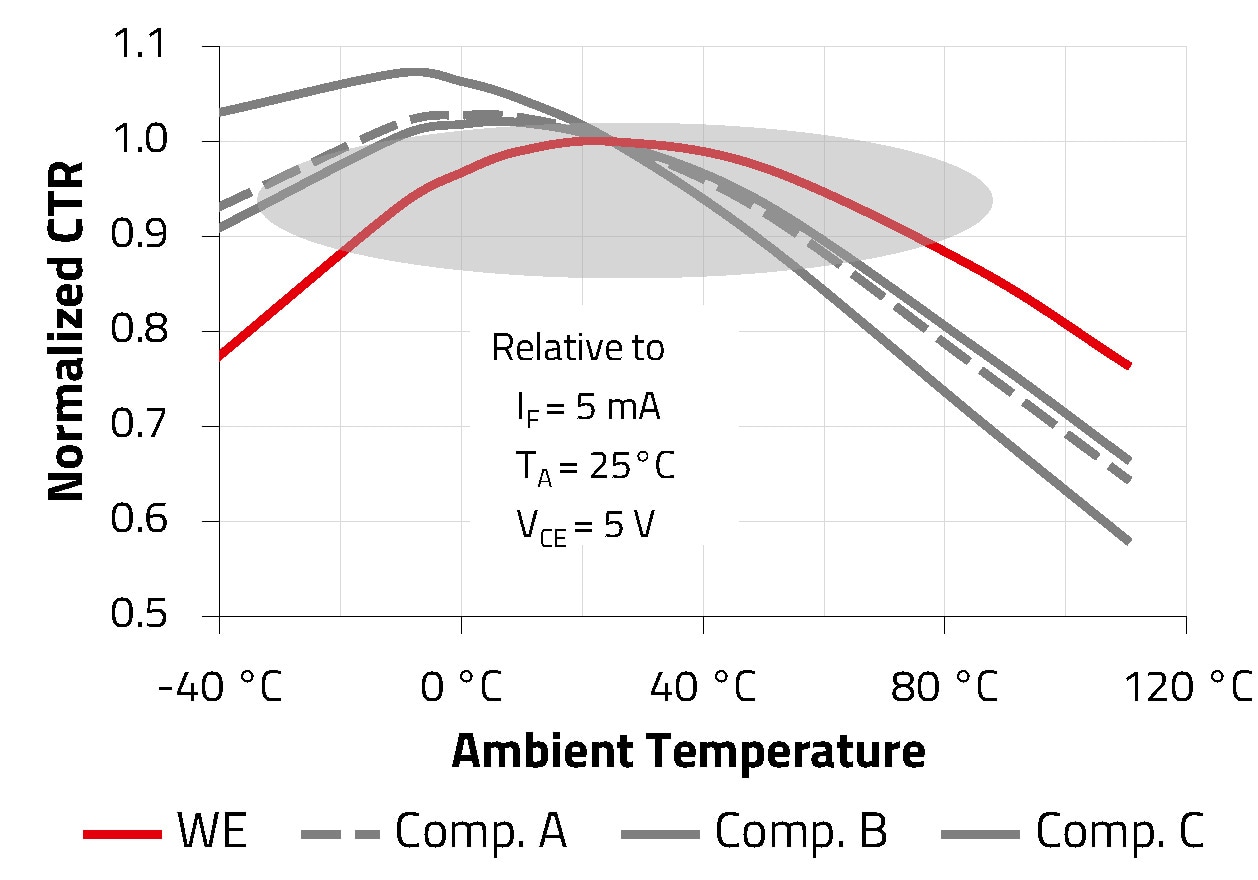

Stabiler CTR im gesamten Betriebstemperaturbereich

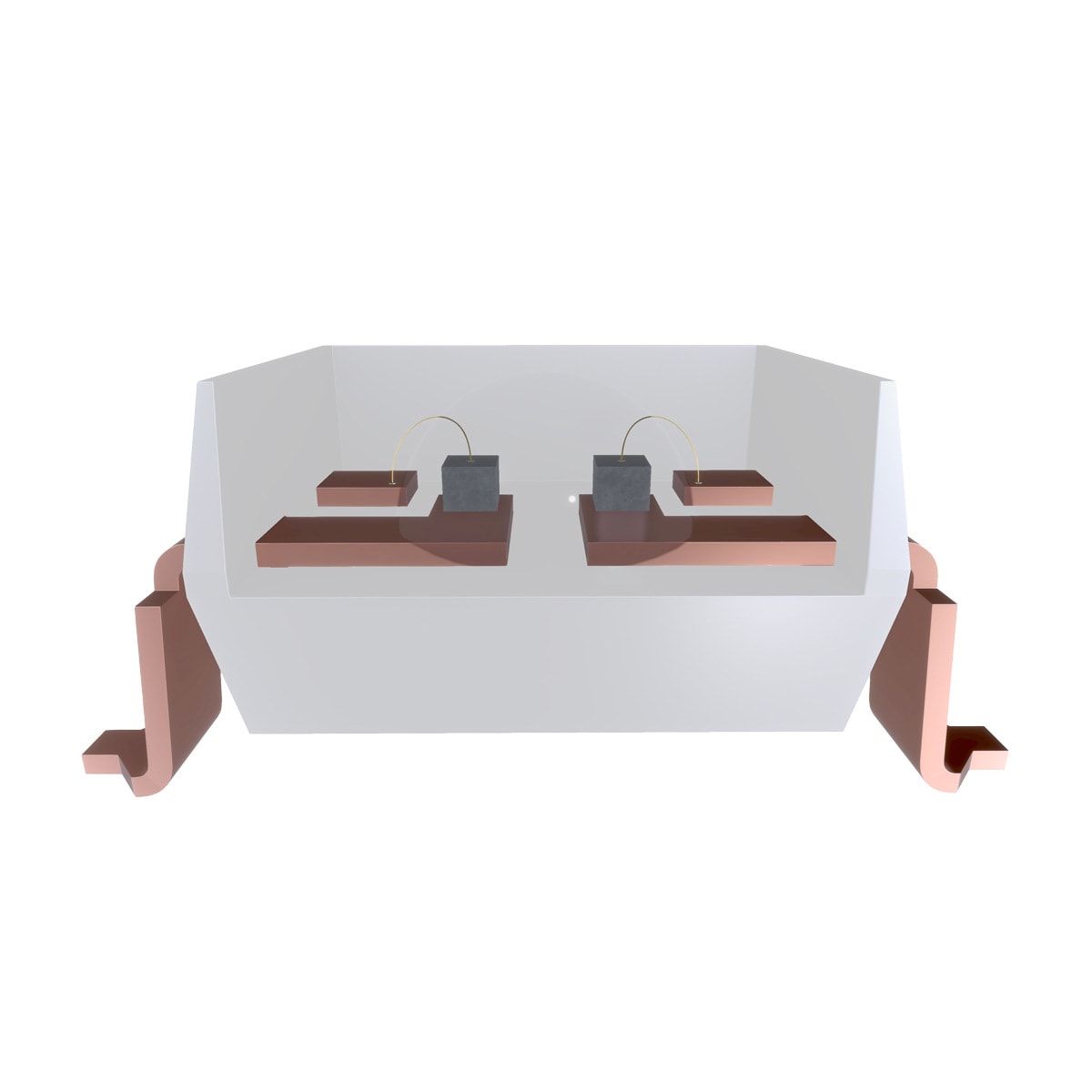

Verschiedene Leadframemöglichkeiten
Mehr über Optokoppler erfahren! Optokoppler von Würth Elektronik

Anwendung

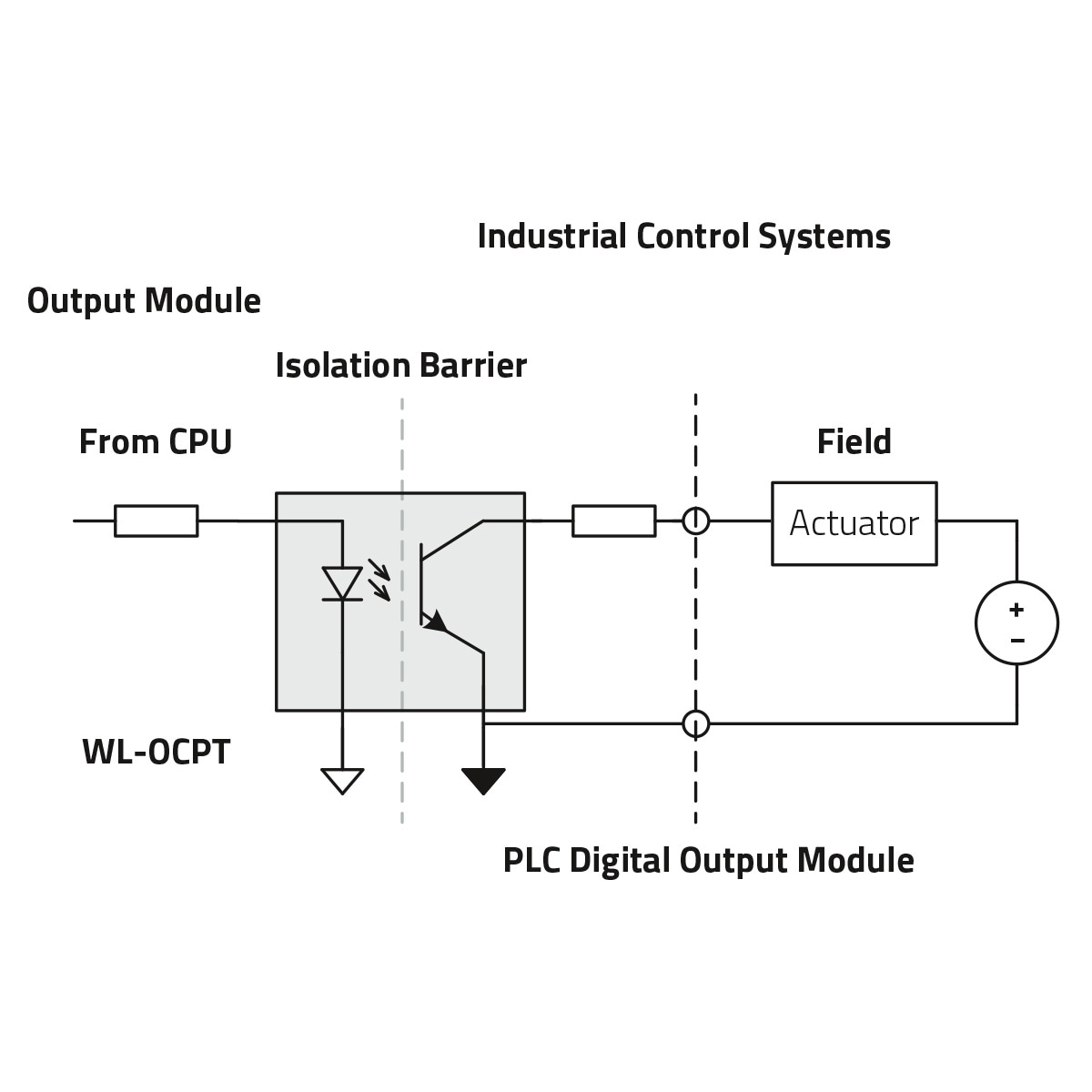

Speicherprogrammierbare Steuerungen
Telefon/FAX
Sequenzsteuerungen
Messgeräte
Automatische Verkaufsautomaten

Application Notes

Artikeldaten

Alle

Series 815 (DC)

Series 355 (DC)

Series 352 (DC)

Artikel Nr.	Datenblatt	Downloads	Status	Package	Input	V_{CE max.} (V)	I_{F max.} (mA)	Testbedingung CTR	CTR _min. (%)	CTR _max. (%)	V_ISO (V (RMS))	L (mm)	W (mm)	H (mm)	Betriebstemperatur
141815140010	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCDA (rev22c).IntLib \| 433.5 KB CDS Cadence_WL-OCDA (rev21a).zip \| 1.7 MB EAG Eagle_WL-OCDA (rev22a).lbr \| 47.9 KB CAD-Dateien ZIP IGS IGS_DIP4_815_Standard (rev1).igs \| 1.5 MB STP STP_DIP4_815_Standard (rev1).stp \| 472.1 KB Elektrische Modelle ZIP PSP Pspice_WL-OCDA (rev24a).zip \| 29.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DIP 4, Standard	DC	40	60	I_F = 1 mA V_CE = 2 V	600	7500	5000	6.5	4.58	3.5	-55 °C up to +110 °C
141815141010	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCDA (rev22c).IntLib \| 433.5 KB CDS Cadence_WL-OCDA (rev21a).zip \| 1.7 MB EAG Eagle_WL-OCDA (rev22a).lbr \| 47.9 KB CAD-Dateien ZIP IGS IGS_WL-OCDA_Serie 815_M (rev1).igs \| 1.5 MB STP STP_WL-OCDA_Serie 815_M (rev1).stp \| 478.8 KB Elektrische Modelle ZIP PSP Pspice_WL-OCDA (rev24a).zip \| 29.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DIP 4, M-Type	DC	40	60	I_F = 1 mA V_CE = 2 V	600	7500	5000	6.5	4.58	3.5	-55 °C up to +110 °C
141815142000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCDA (rev22c).IntLib \| 433.5 KB CDS Cadence_WL-OCDA (rev21a).zip \| 1.7 MB EAG Eagle_WL-OCDA (rev22a).lbr \| 47.9 KB CAD-Dateien ZIP IGS IGS_WL_OCDA_Series 815_S (rev1).igs \| 1.5 MB STP STP_WL_OCDA_Series 815_S (rev1).stp \| 449.6 KB Elektrische Modelle ZIP PSP Pspice_WL-OCDA (rev24a).zip \| 29.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DIP 4, S-Type	DC	40	60	I_F = 1 mA V_CE = 2 V	600	7500	5000	6.5	4.58	3.5	-55 °C up to +110 °C
141815143000	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCDA (rev22c).IntLib \| 433.5 KB CDS Cadence_WL-OCDA (rev21a).zip \| 1.7 MB EAG Eagle_WL-OCDA (rev22a).lbr \| 47.9 KB CAD-Dateien ZIP 3D Download_dae_gltf_141815143000 (rev1).dae \| 112.4 KB IGS Download_IGS_141815143000 (rev1).igs \| 1.5 MB STP Download_STP_141815143000 (rev1).stp \| 449.5 KB Elektrische Modelle ZIP PSP Pspice_WL-OCDA (rev24a).zip \| 29.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DIP 4, SL-Type	DC	40	60	I_F = 1 mA V_CE = 2 V	600	7500	5000	6.5	4.58	3.5	-55 °C up to +110 °C
141815144000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCDA (rev22c).IntLib \| 433.5 KB CDS Cadence_WL-OCDA (rev21a).zip \| 1.7 MB EAG Eagle_WL-OCDA (rev22a).lbr \| 47.9 KB CAD-Dateien ZIP IGS IGS_WL-OCDA_Series 815_SLM (rev1).igs \| 1.5 MB STP STP_WL-OCDA_Series 815_SLM (rev1).stp \| 449.5 KB Elektrische Modelle ZIP PSP Pspice_WL-OCDA (rev24a).zip \| 29.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	DIP 4, SLM-Type	DC	40	60	I_F = 1 mA V_CE = 2 V	600	7500	5000	6.5	4.58	3.5	-55 °C up to +110 °C
141352145000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCDA (rev22c).IntLib \| 433.5 KB CDS Cadence_WL-OCDA (rev21a).zip \| 1.7 MB EAG Eagle_WL-OCDA (rev22a).lbr \| 47.9 KB CAD-Dateien ZIP IGS IGS_141352145000 (rev1).igs \| 1.2 MB STP STP_141352145000 (rev1).stp \| 342.8 KB Elektrische Modelle ZIP PSP Pspice_WL-OCDA (rev24a).zip \| 29.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	SOP 4	DC	350	60	I_F = 1 mA V_CE = 2 V	1000	15000	3750	4.4	3.6	2	-55 °C up to +110 °C
141355145000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCDA (rev22c).IntLib \| 433.5 KB CDS Cadence_WL-OCDA (rev21a).zip \| 1.7 MB EAG Eagle_WL-OCDA (rev22a).lbr \| 47.9 KB CAD-Dateien ZIP IGS IGS_141355145000 (rev1).igs \| 1.2 MB STP STP_141355145000 (rev1).stp \| 342.8 KB Elektrische Modelle ZIP PSP Pspice_WL-OCDA (rev24a).zip \| 29.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	SOP 4	DC	40	60	I_F = 1 mA V_CE = 2 V	600	7500	3750	4.4	3.6	2	-55 °C up to +110 °C

Artikel Nr.	Datenblatt
141815140010	SPEC
141815141010	SPEC
141815142000	SPEC
141815143000	SPEC
141815144000	SPEC
141352145000	SPEC
141355145000	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Package	Input	V_{CE max.} (V)	I_{F max.} (mA)	Testbedingung CTR	CTR _min. (%)	CTR _max. (%)	V_ISO (V (RMS))	L (mm)	W (mm)	H (mm)	Betriebstemperatur	Muster

Optocouplers by Würth Elektronik

PERFORMANCE. RELIABILITY. SERVICE.

Optokoppler von Würth Elektronik

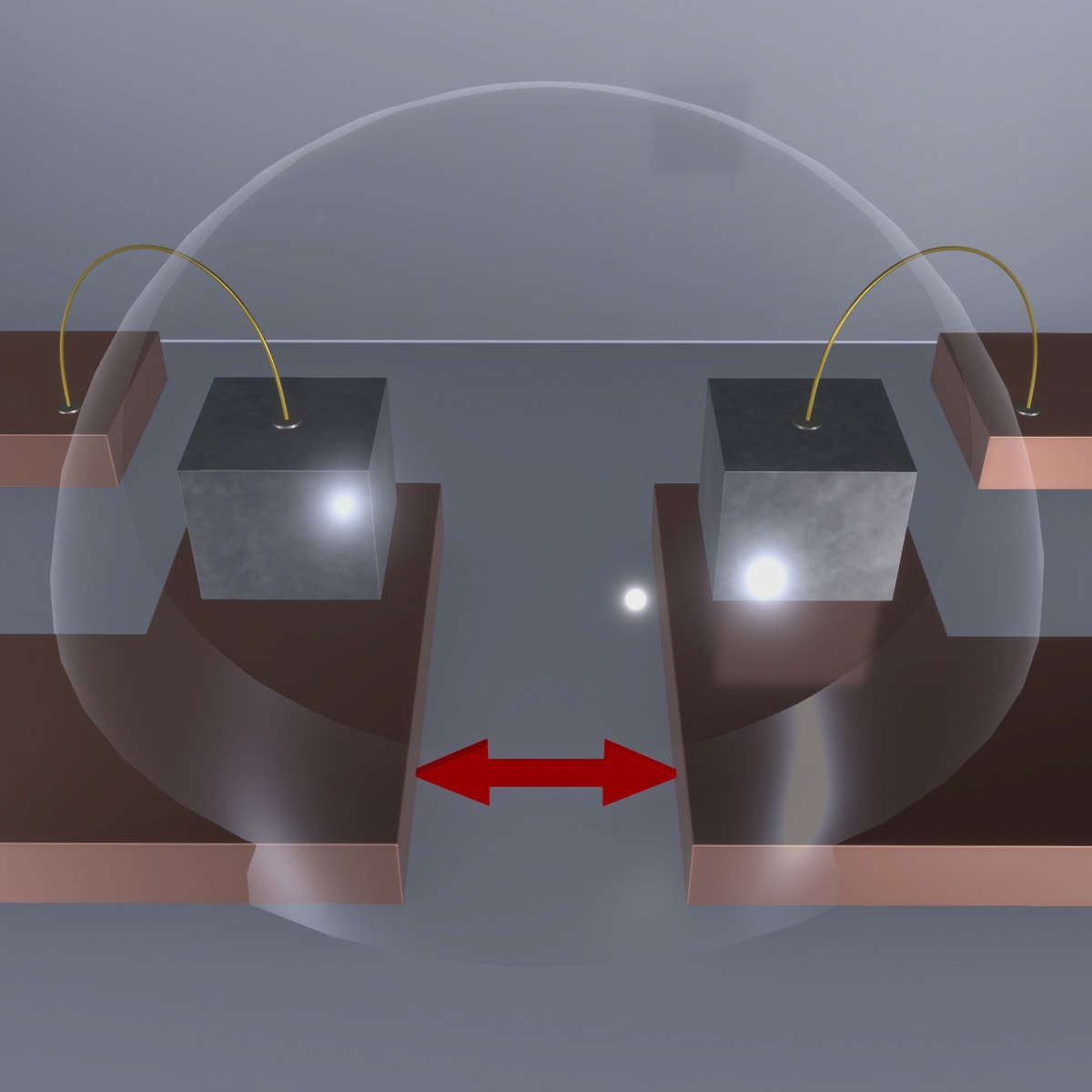

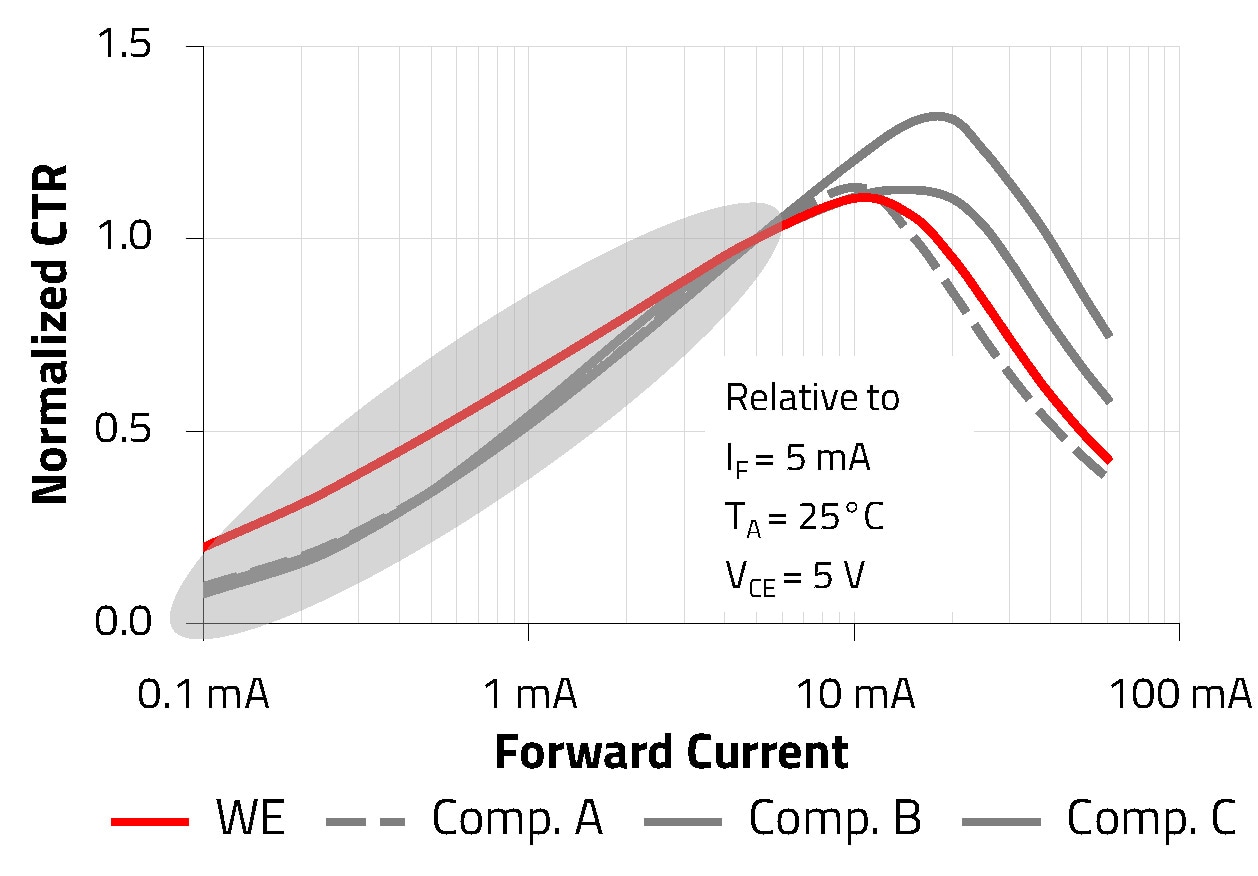

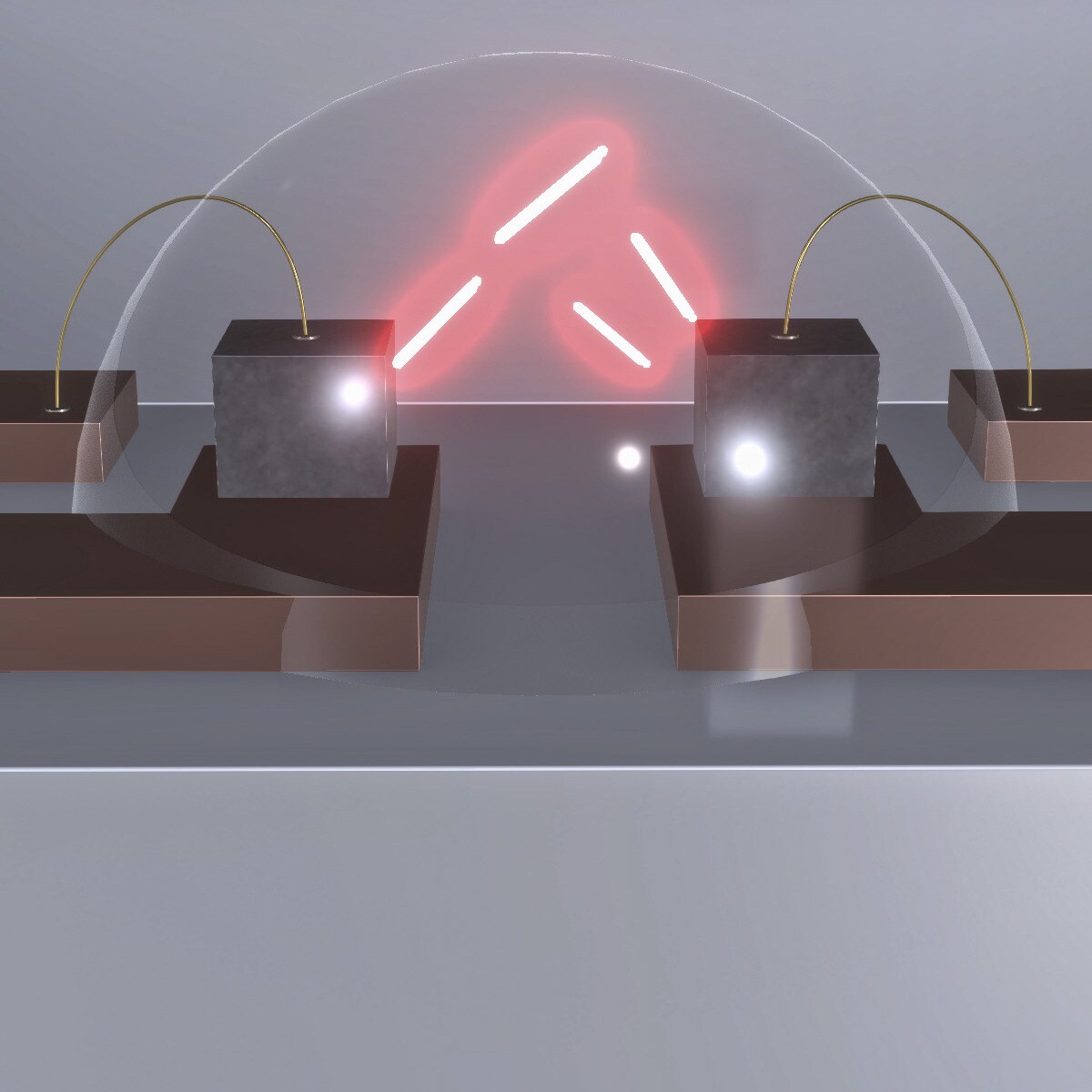

Würth Elektronik präsentiert mit seinen Optokopplern die neueste Produkterweiterung im Bereich Optoelektronik. Das innovative Design sorgt durch seine koplanare Struktur und das hochwertige Sizilium (Epoxy) für eine vollständige Reflexion im Inneren. Die koplanare Bauart stellt sicher, dass der Isolationsspalt während des Produktionsprozesses fixiert bleibt und bietet perfekte Isolation und Schutz für Ihre Anwendung. Die innere Reflexion sorgt für einen stabilen CTR über den gesamten Temperaturbereich und ermöglicht einen hohen CTR bei geringem Strombetrieb.

Verfügbar in allen branchenüblichen Verpackungen. Alle Binnings ab Lager verfügbar. Muster kostenlos erhältlich!

Optokoppler - Was ist das?

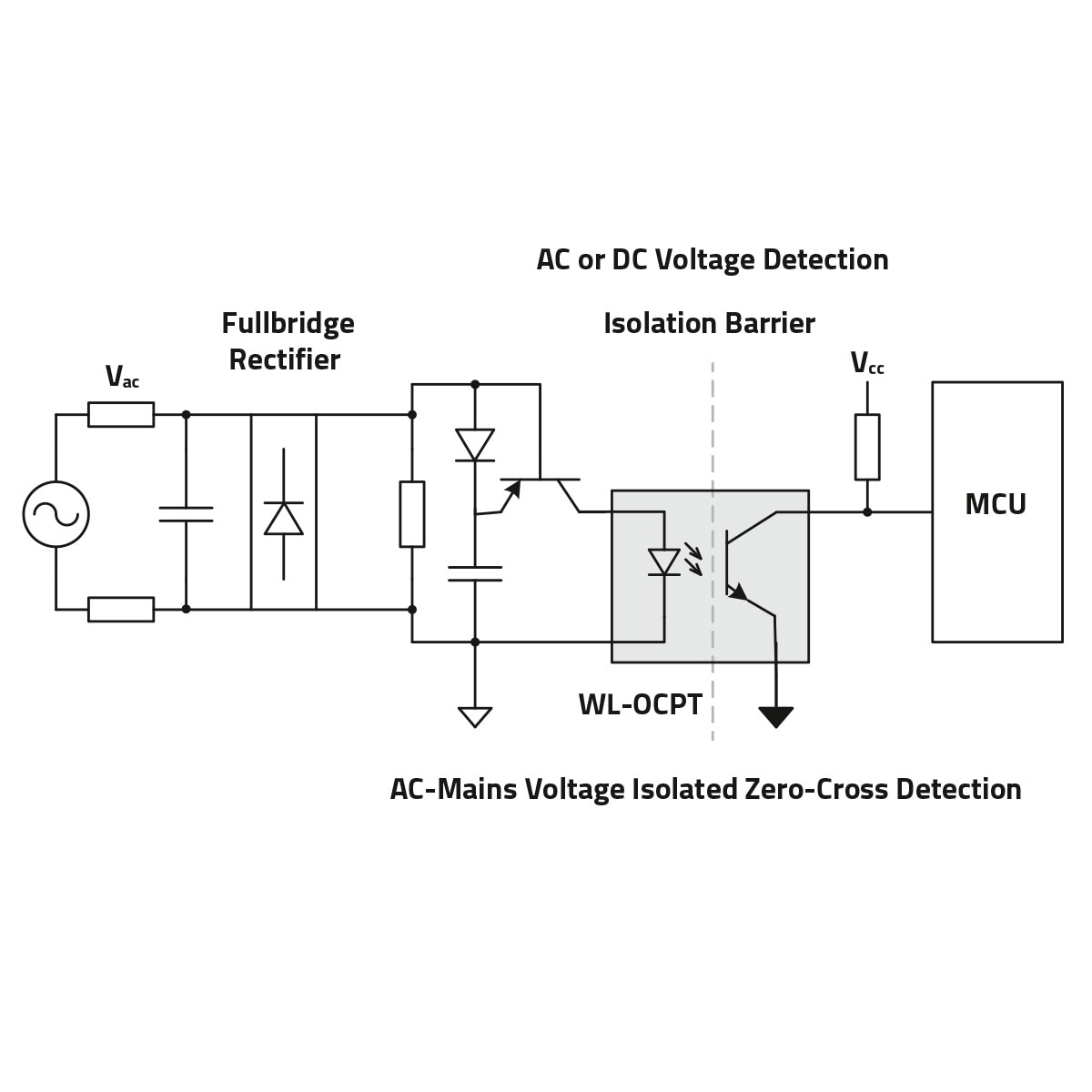

Überträgt analoge/digitale Signale zwischen zwei isolierten Schaltkreisen mit Hilfe von Lichtübertragung

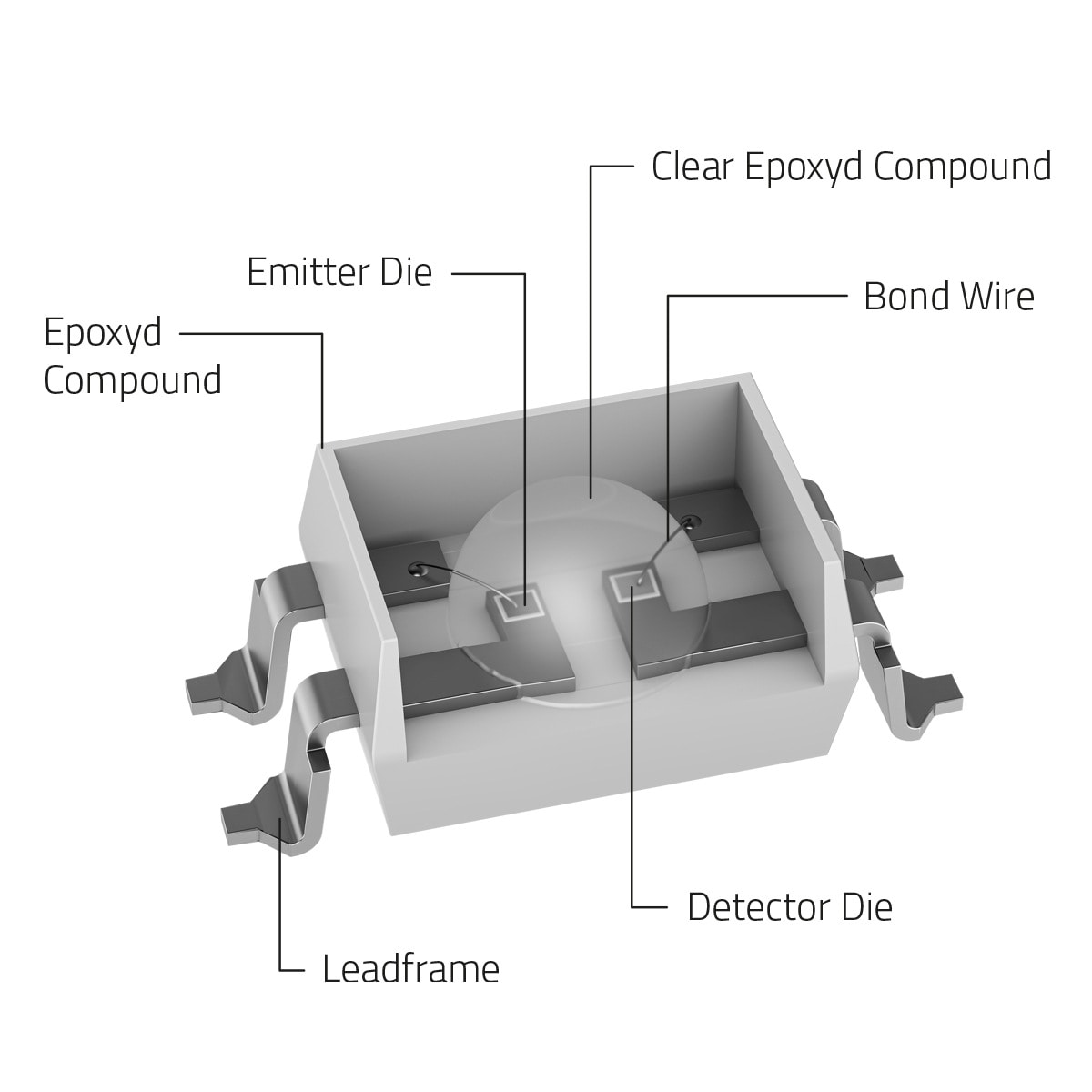

Optoelektronisches Gehäuse mit Infrarot-LED und Detektor
Die optische Übertragung erfolgt mit einem Infrarot-Lichtstrahl

Warum Optokoppler?

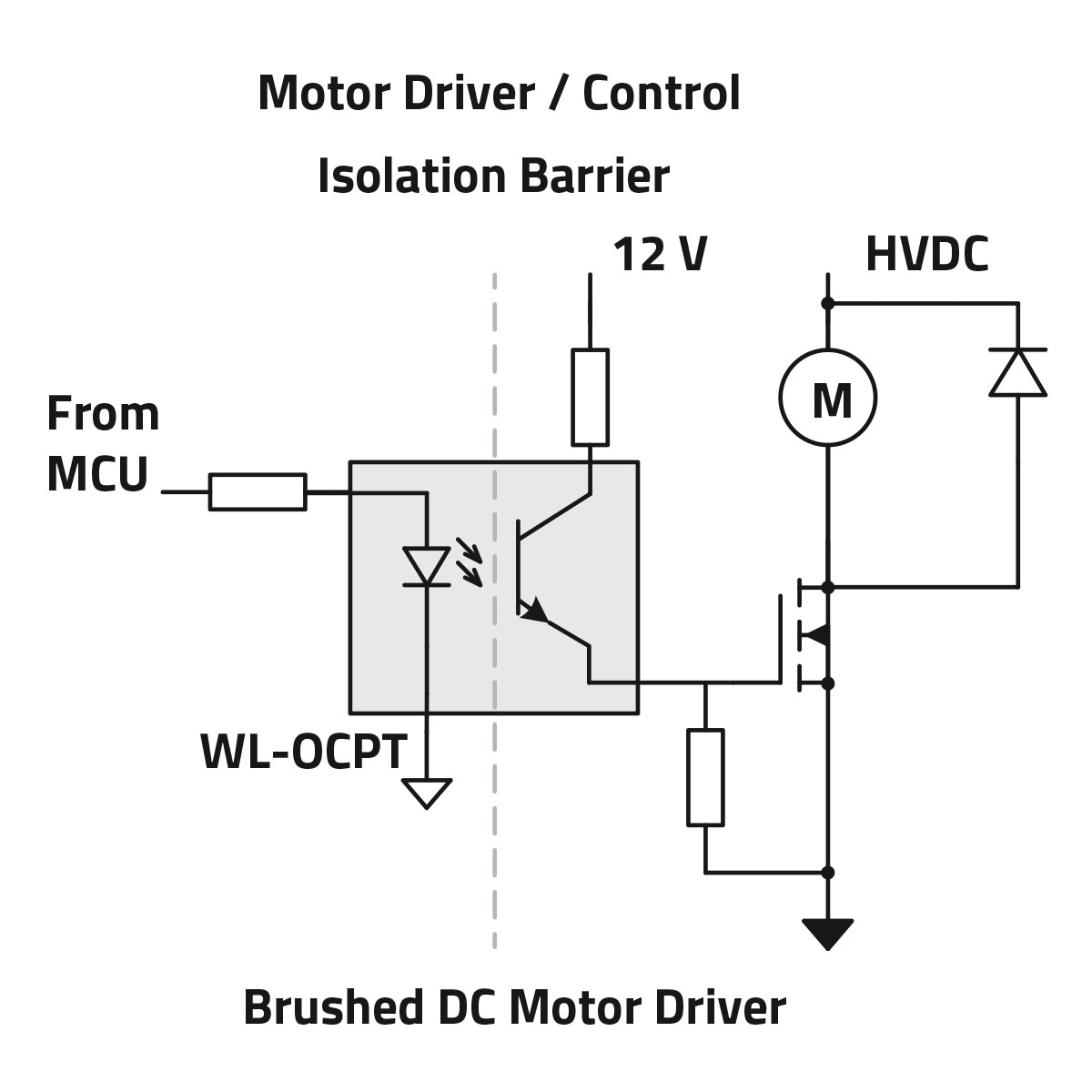

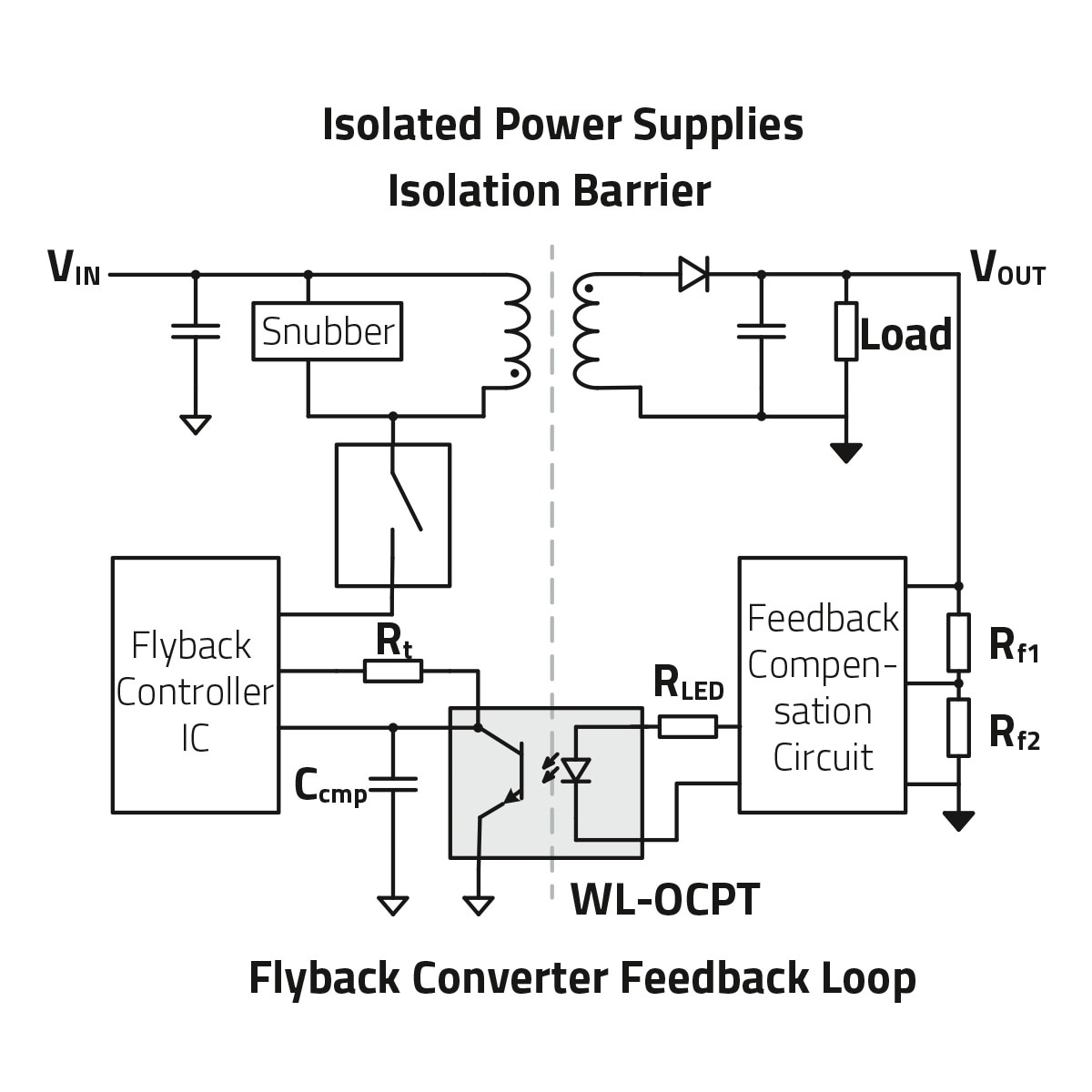

Trennung von Steuerstromkreisen mit geringer Leistung von Stromkreisen mit hoher Leistung (galvanische Isolierung)
Optokoppler schützen Ihre Anwendung vor Überspannungen
Sicherheitstrennung: für Stromkreise und Personen von gefährlichen elektrischen Anlagen
