WL-OCPT LSOP-4

WL-OCPT LSOP-4. Hohe Isolationsspannung. Verschiedene CTR-Binnings verfügbar. Schnelle Schaltzeiten.

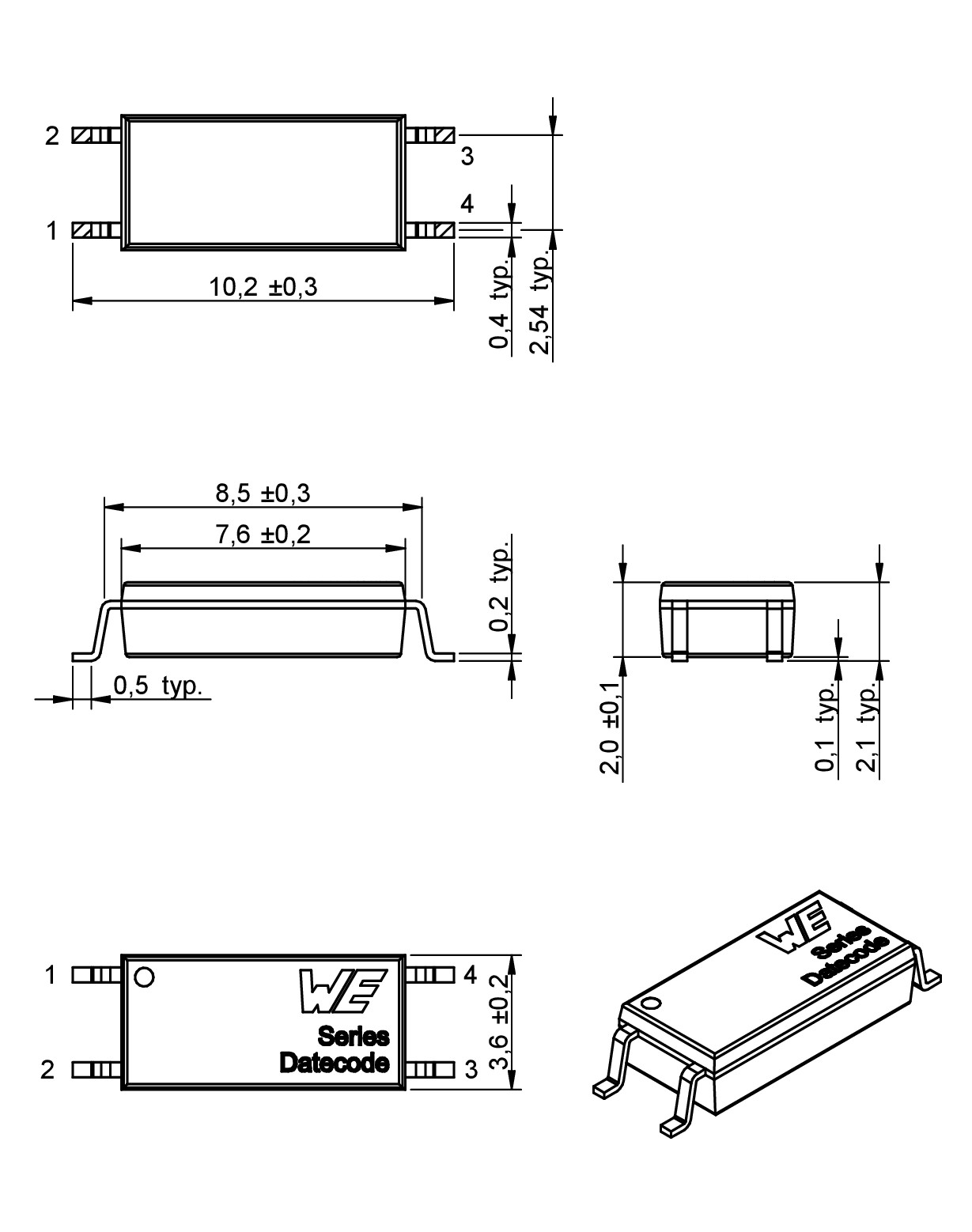

Bauform	Seriendatenblatt	Maße	L (mm)	W (mm)	H (mm)
Series 10x (DC)	SPEC		7.6	3.6	2

LTSpice-Dateien

LT
LTSpice_WL-OCPT (rev24b).zip
|
115.9 KB

Merkmale

Hohe Isolationsspannung
Gute Stabilisierung der inneren Isolation

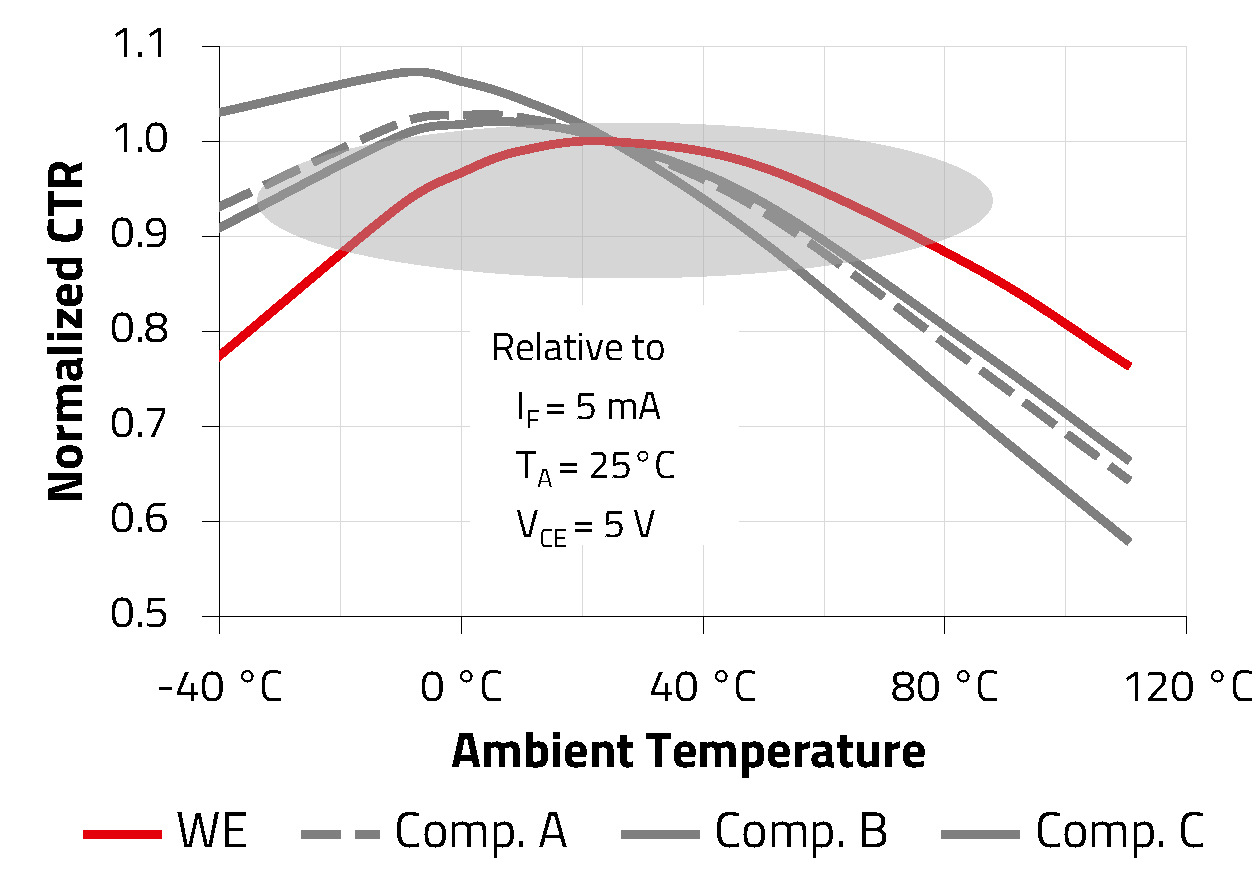

Stabiler CTR im gesamten Betriebstemperaturbereich
Verschiedene CTR-Binnings verfügbar
Hohe Kollektor-Emitter-Spannung
Schnelle Schaltzeiten
Mehr über Optokoppler erfahren! Optokoppler von Würth Elektronik

Referenzdesigns

RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten

Anwendung

Netzteil, Ladegerät
Computer & Mikroprozessoren
Büroausstattung
Instrumentelle Anwendung, Maschinen
Amperemeter, Smart Meter

Application Notes

Artikeldaten

Series 10x (DC)

Artikel Nr.	Datenblatt	Downloads	Status	Package	Input	V_{CE max.} (V)	I_{F max.} (mA)	Testbedingung CTR	CTR _min. (%)	CTR _max. (%)	V_ISO (V (RMS))	Betriebstemperatur
140100146000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev22c).IntLib \| 1.5 MB CDS Cadence_WL-OCPT (rev22b).zip \| 3.9 MB EAG Eagle_WL-OCPT (rev22b).lbr \| 132 KB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie101 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie101 (rev1).stp \| 485.1 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev24a).zip \| 38.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	LSOP4	DC	80	60	I_F = 5 mA V_CE = 5 V	300	600	5000	-55 °C up to +110 °C
140105146000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev22c).IntLib \| 1.5 MB CDS Cadence_WL-OCPT (rev22b).zip \| 3.9 MB EAG Eagle_WL-OCPT (rev22b).lbr \| 132 KB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie101 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie101 (rev1).stp \| 485.1 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev24a).zip \| 38.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	LSOP4	DC	80	60	I_F = 5 mA V_CE = 5 V	50	150	5000	-55 °C up to +110 °C
140106146000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev22c).IntLib \| 1.5 MB CDS Cadence_WL-OCPT (rev22b).zip \| 3.9 MB EAG Eagle_WL-OCPT (rev22b).lbr \| 132 KB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie101 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie101 (rev1).stp \| 485.1 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev24a).zip \| 38.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	LSOP4	DC	80	60	I_F = 5 mA V_CE = 5 V	100	300	5000	-55 °C up to +110 °C
140107146000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev22c).IntLib \| 1.5 MB CDS Cadence_WL-OCPT (rev22b).zip \| 3.9 MB EAG Eagle_WL-OCPT (rev22b).lbr \| 132 KB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie101 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie101 (rev1).stp \| 485.1 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev24a).zip \| 38.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	LSOP4	DC	80	60	I_F = 5 mA V_CE = 5 V	80	160	5000	-55 °C up to +110 °C
140108146000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev22c).IntLib \| 1.5 MB CDS Cadence_WL-OCPT (rev22b).zip \| 3.9 MB EAG Eagle_WL-OCPT (rev22b).lbr \| 132 KB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie101 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie101 (rev1).stp \| 485.1 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev24a).zip \| 38.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	LSOP4	DC	80	60	I_F = 5 mA V_CE = 5 V	130	260	5000	-55 °C up to +110 °C
140109146000	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev22c).IntLib \| 1.5 MB CDS Cadence_WL-OCPT (rev22b).zip \| 3.9 MB EAG Eagle_WL-OCPT (rev22b).lbr \| 132 KB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie101 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie101 (rev1).stp \| 485.1 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev24a).zip \| 38.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	LSOP4	DC	80	60	I_F = 5 mA V_CE = 5 V	200	400	5000	-55 °C up to +110 °C

Artikel Nr.	Datenblatt	Simulation
140100146000	SPEC
140105146000	SPEC
140106146000	SPEC
140107146000	SPEC
140108146000	SPEC
140109146000	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Package	Input	V_{CE max.} (V)	I_{F max.} (mA)	Testbedingung CTR	CTR _min. (%)	CTR _max. (%)	V_ISO (V (RMS))	Betriebstemperatur	Muster

Optocouplers by Würth Elektronik

PERFORMANCE. RELIABILITY. SERVICE.

Optokoppler von Würth Elektronik

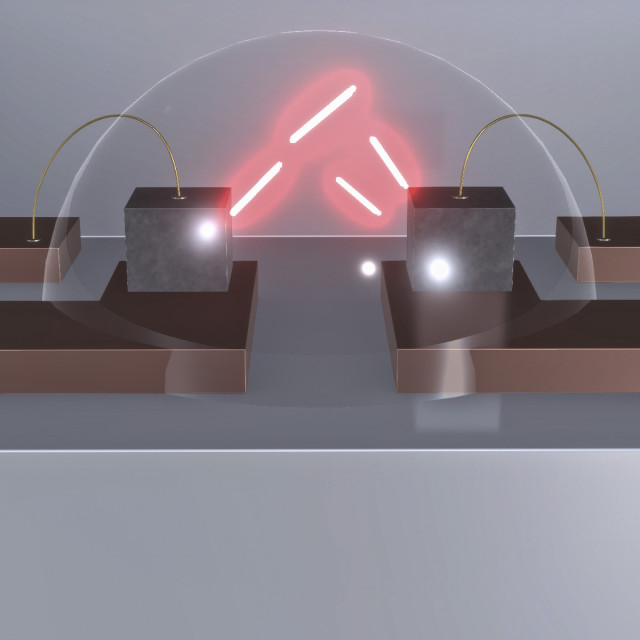

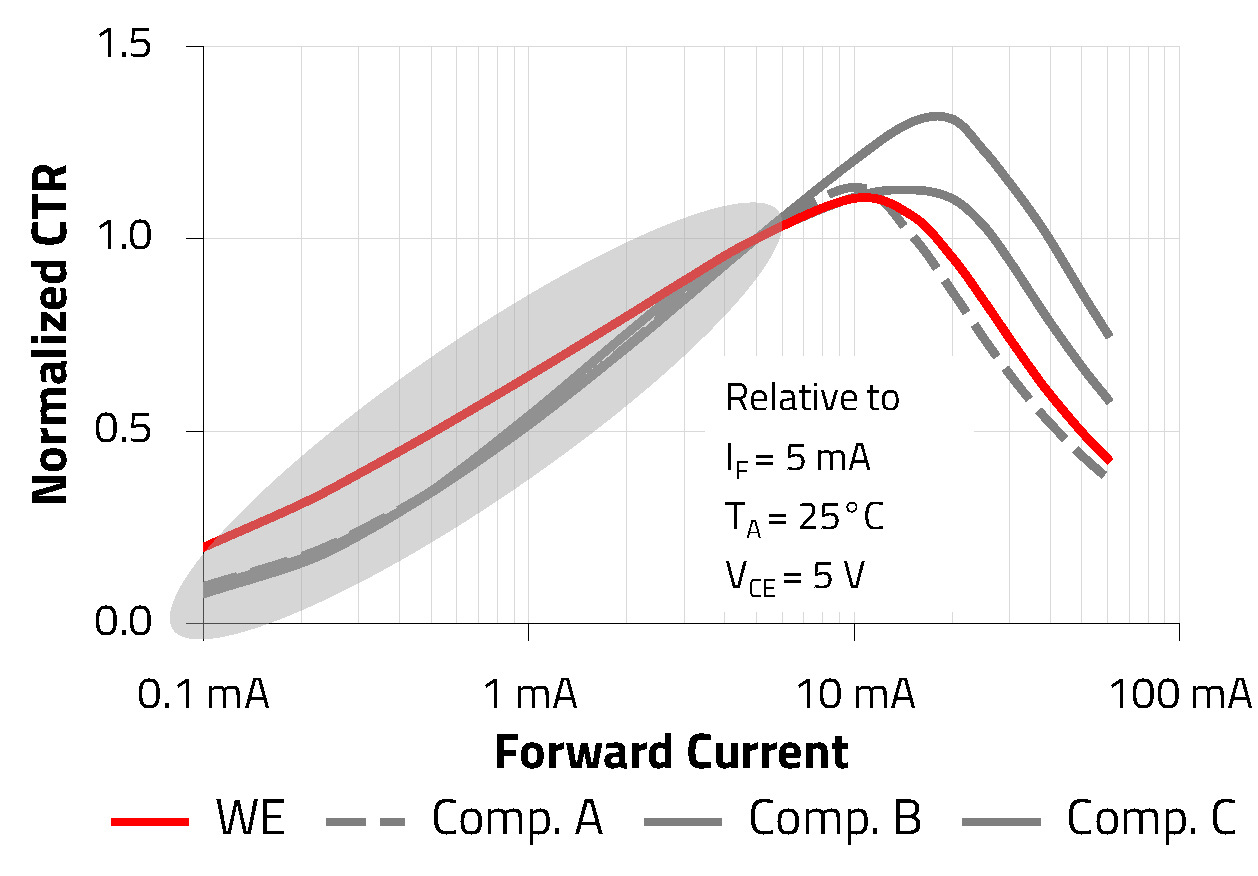

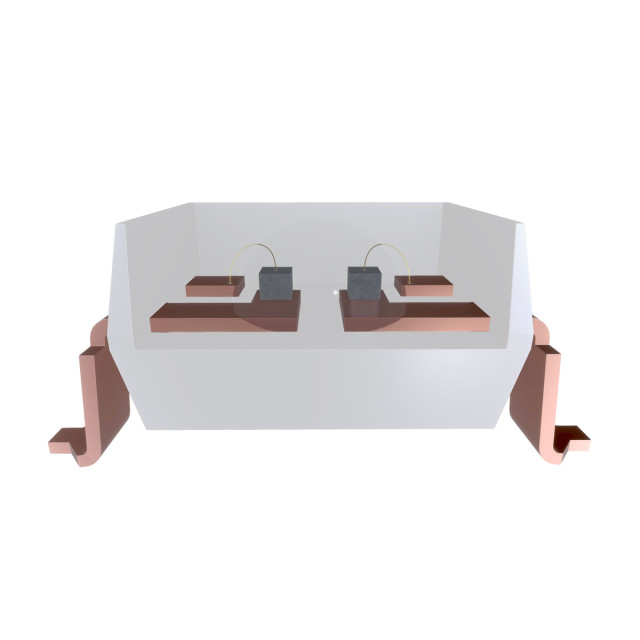

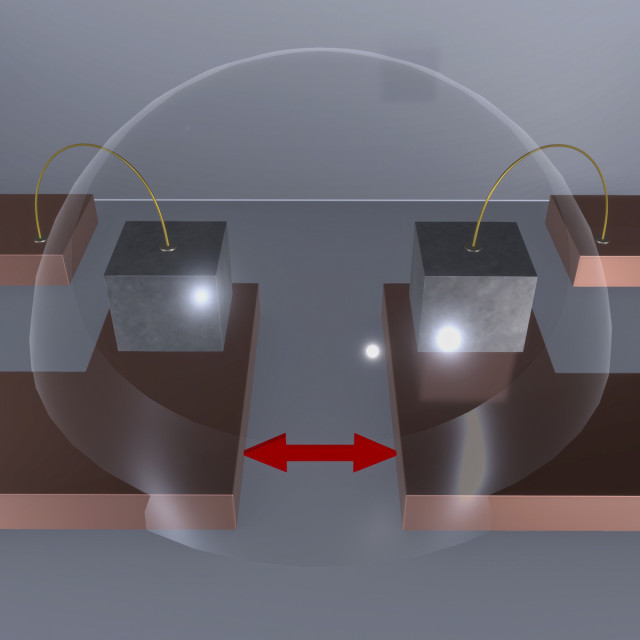

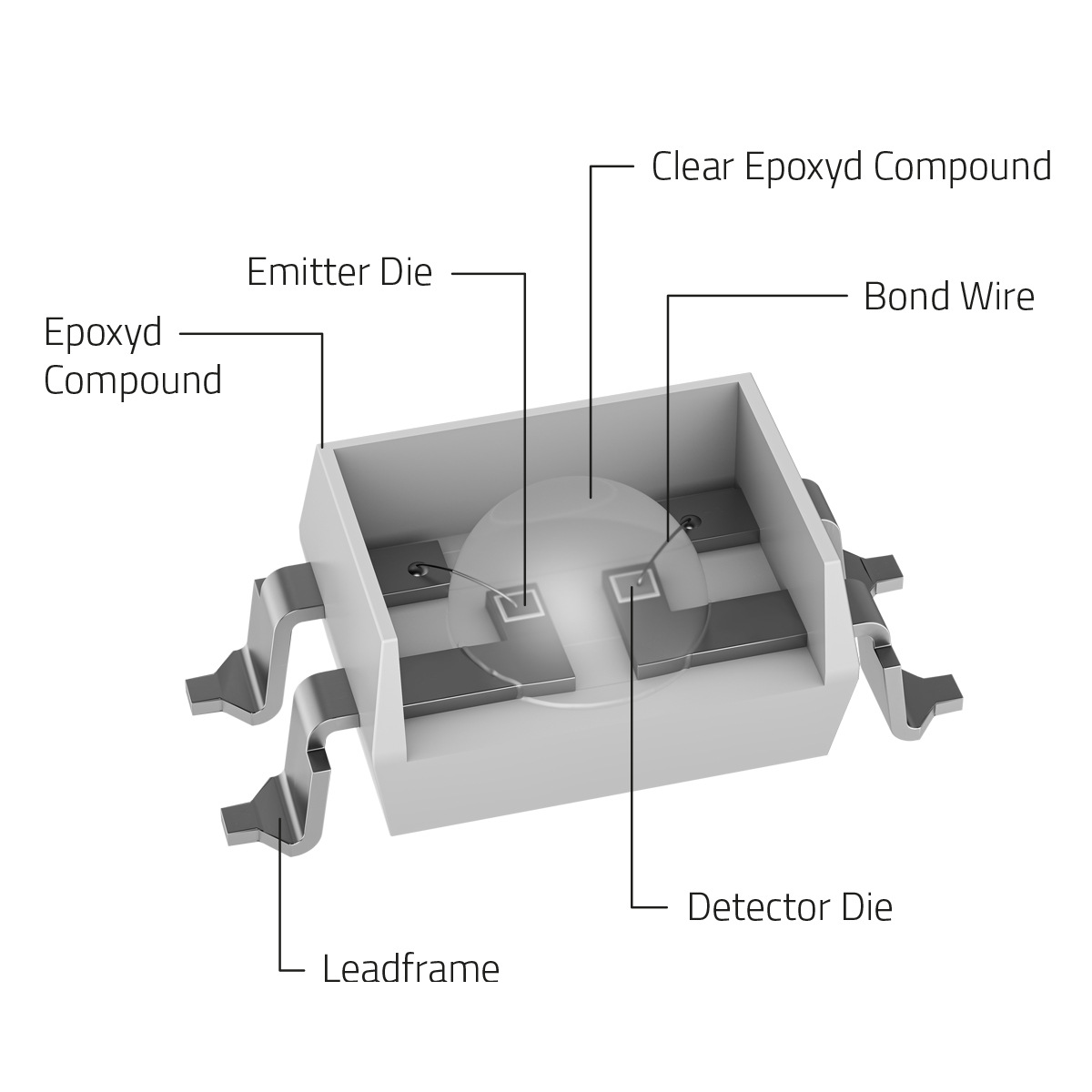

Würth Elektronik präsentiert mit seinen Optokopplern die neueste Produkterweiterung im Bereich Optoelektronik. Das innovative Design sorgt durch seine koplanare Struktur und das hochwertige Sizilium (Epoxy) für eine vollständige Reflexion im Inneren. Die koplanare Bauart stellt sicher, dass der Isolationsspalt während des Produktionsprozesses fixiert bleibt und bietet perfekte Isolation und Schutz für Ihre Anwendung. Die innere Reflexion sorgt für einen stabilen CTR über den gesamten Temperaturbereich und ermöglicht einen hohen CTR bei geringem Strombetrieb.

Verfügbar in allen branchenüblichen Verpackungen. Alle Binnings ab Lager verfügbar. Muster kostenlos erhältlich!

Optokoppler - Was ist das?

Überträgt analoge/digitale Signale zwischen zwei isolierten Schaltkreisen mit Hilfe von Lichtübertragung
Optoelektronisches Gehäuse mit Infrarot-LED und Detektor
Die optische Übertragung erfolgt mit einem Infrarot-Lichtstrahl

Warum Optokoppler?

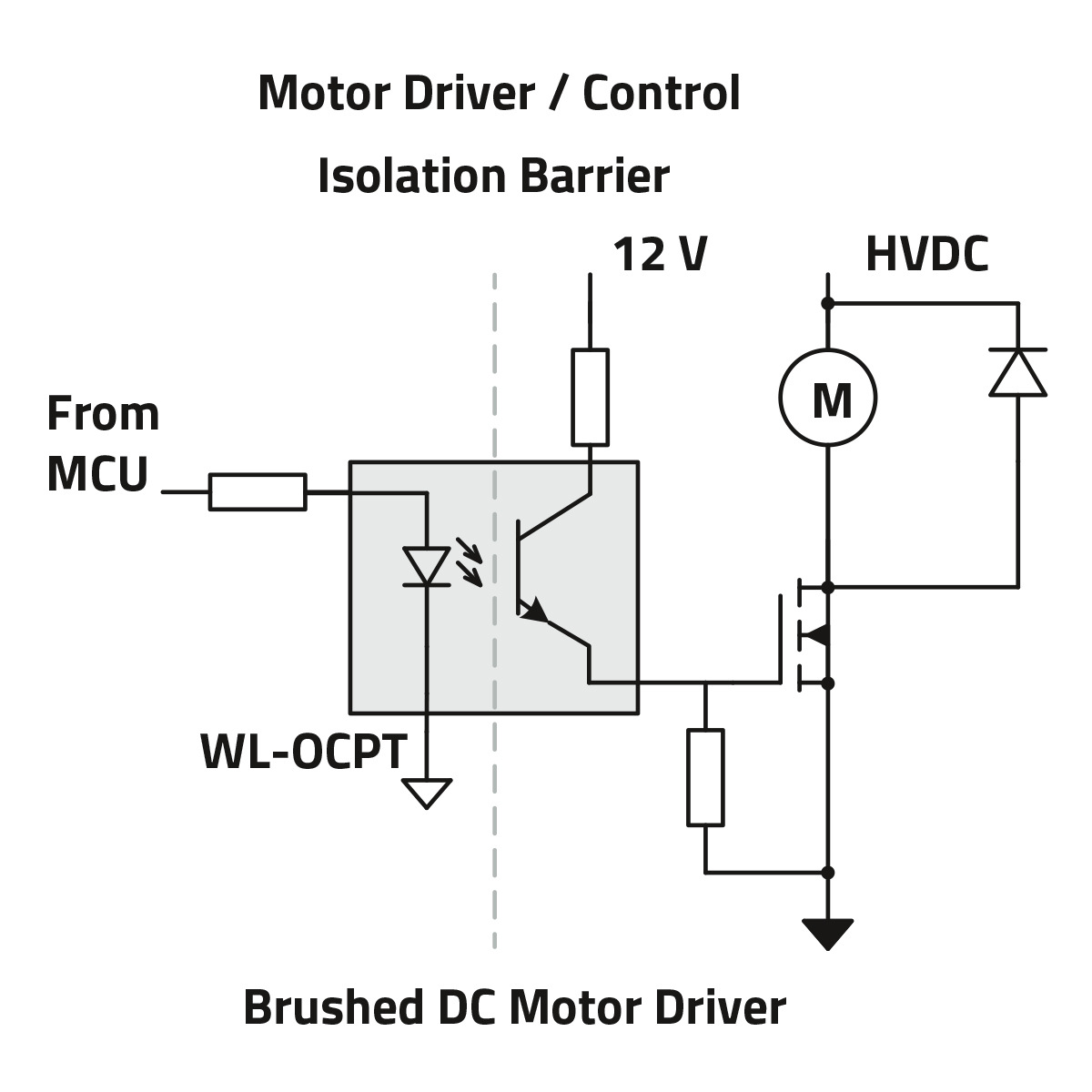

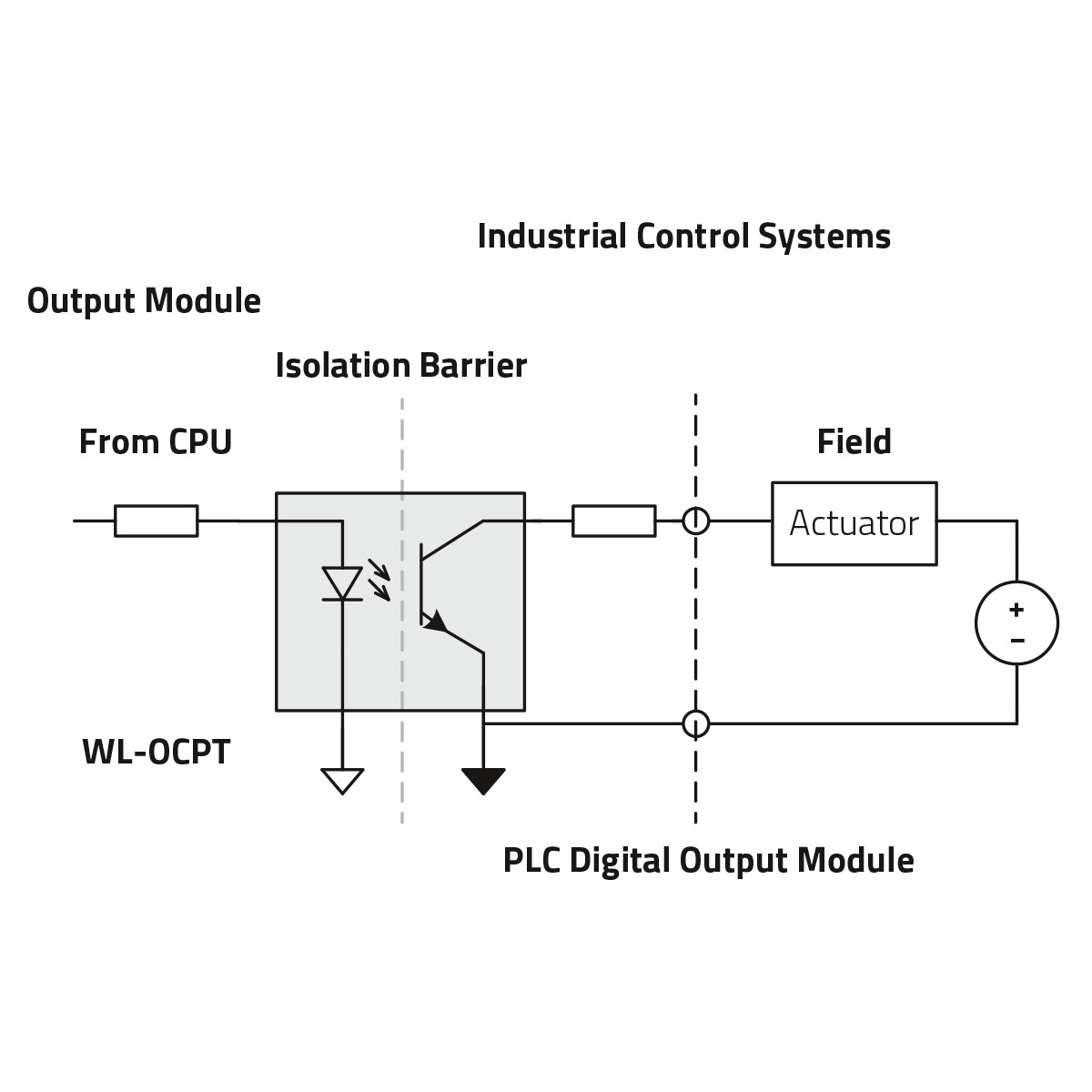

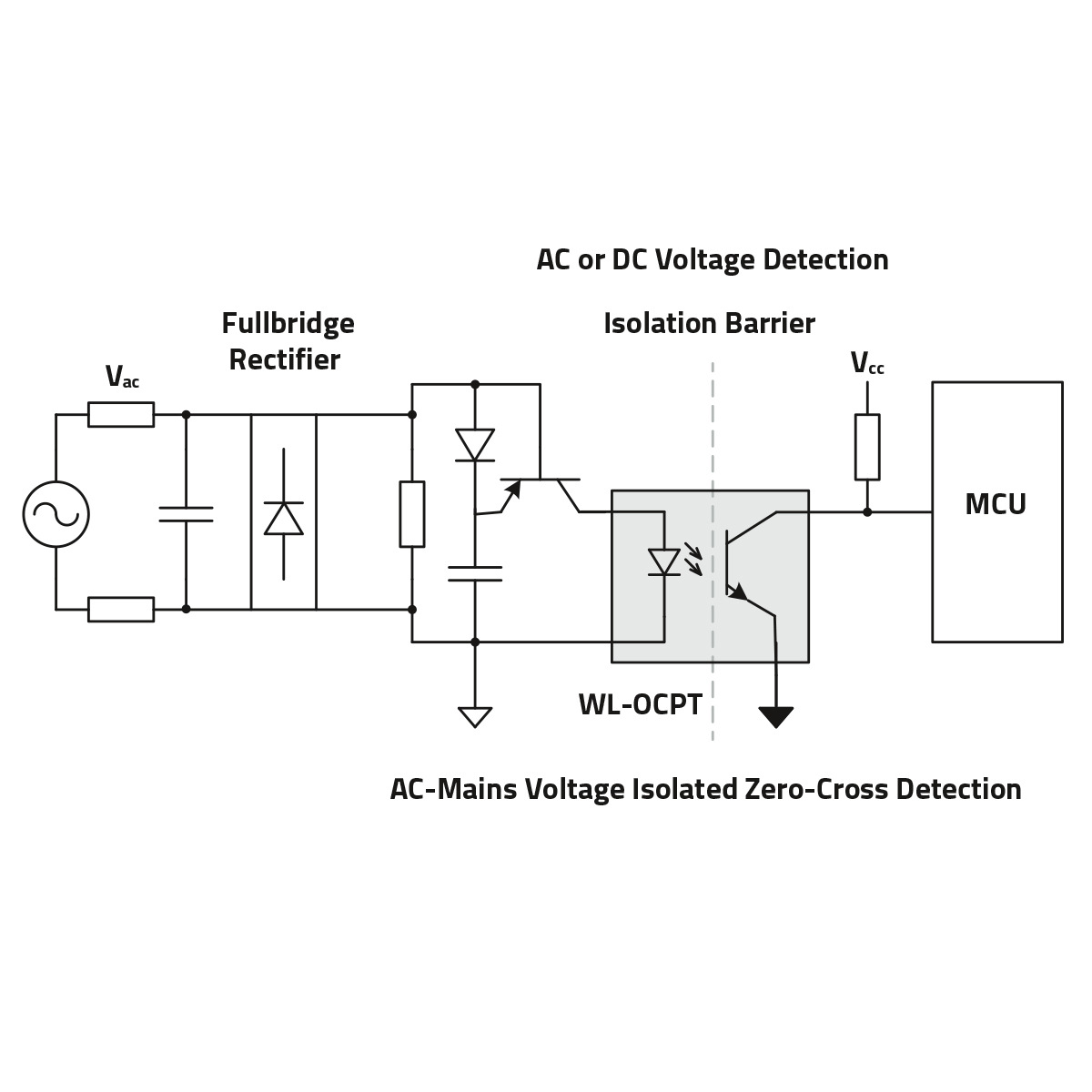

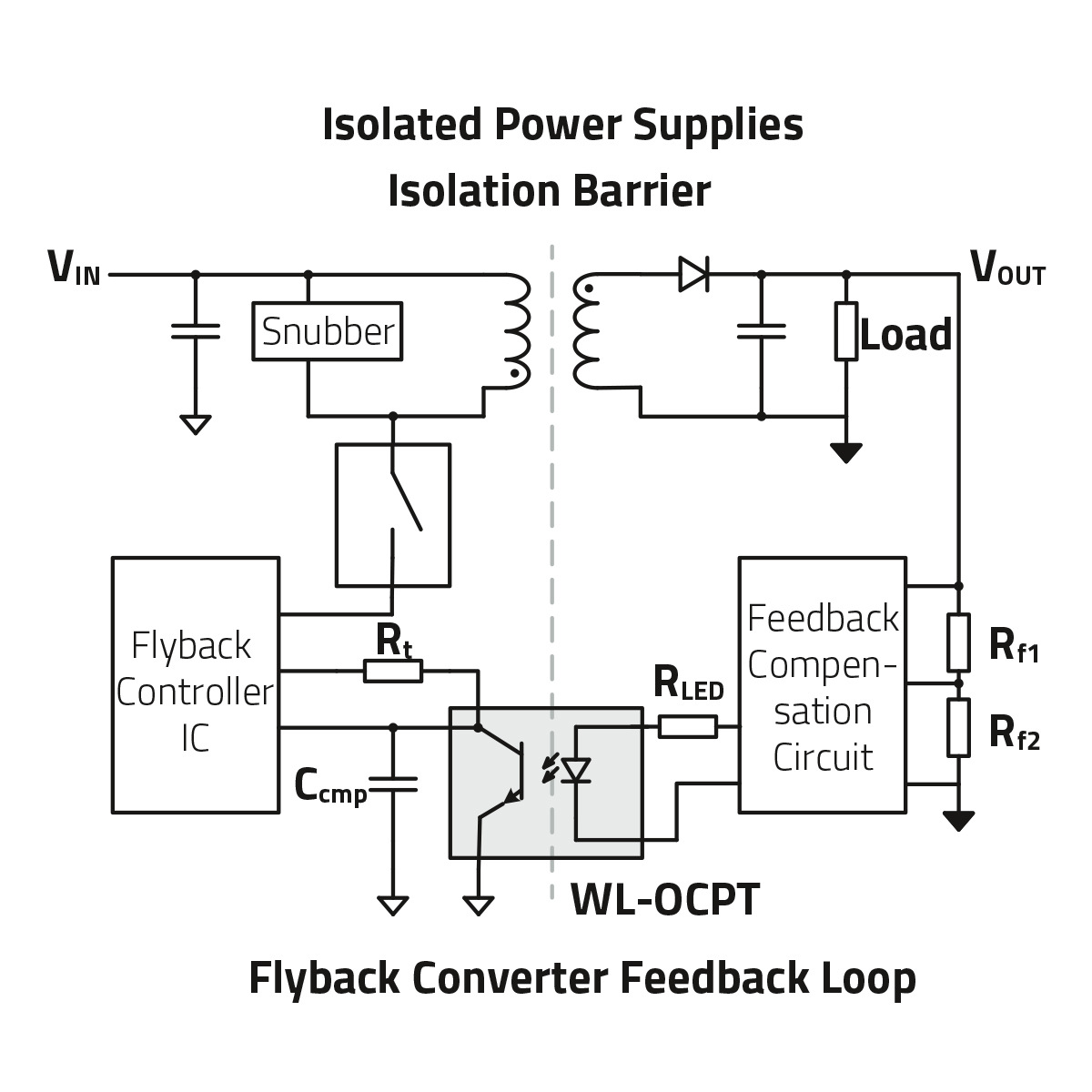

Trennung von Steuerstromkreisen mit geringer Leistung von Stromkreisen mit hoher Leistung (galvanische Isolierung)
Optokoppler schützen Ihre Anwendung vor Überspannungen
Sicherheitstrennung: für Stromkreise und Personen von gefährlichen elektrischen Anlagen
