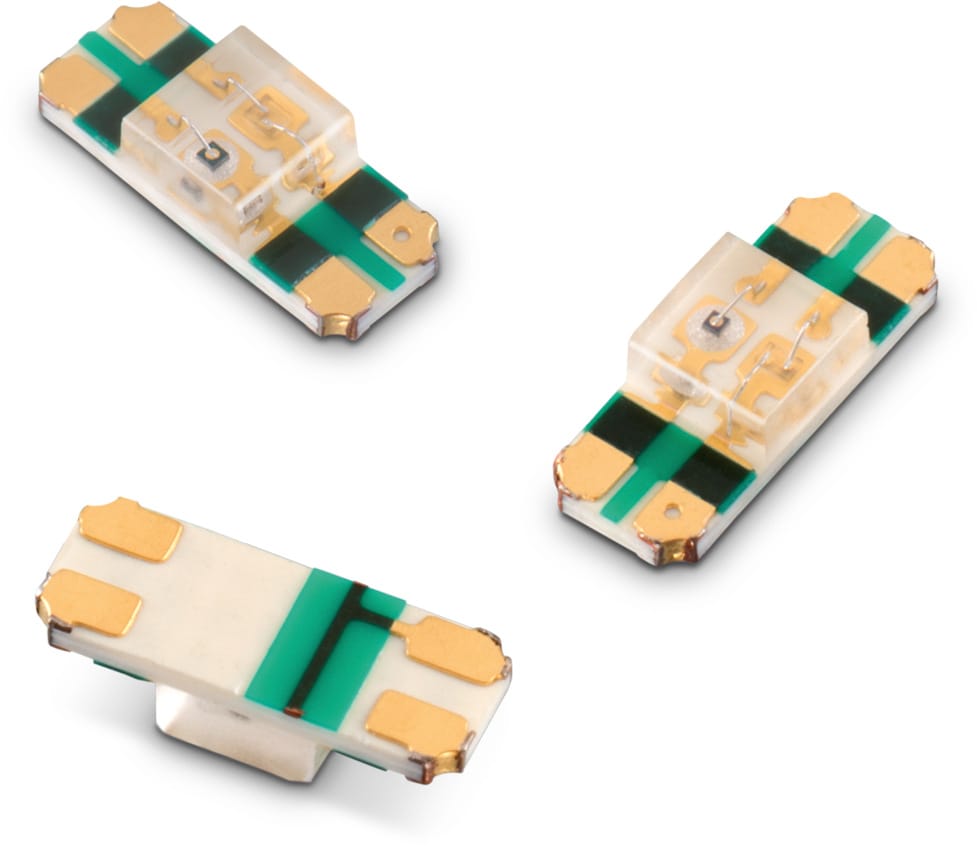

WL-SBRW SMT Bi-color Reverse Mount Waterclear

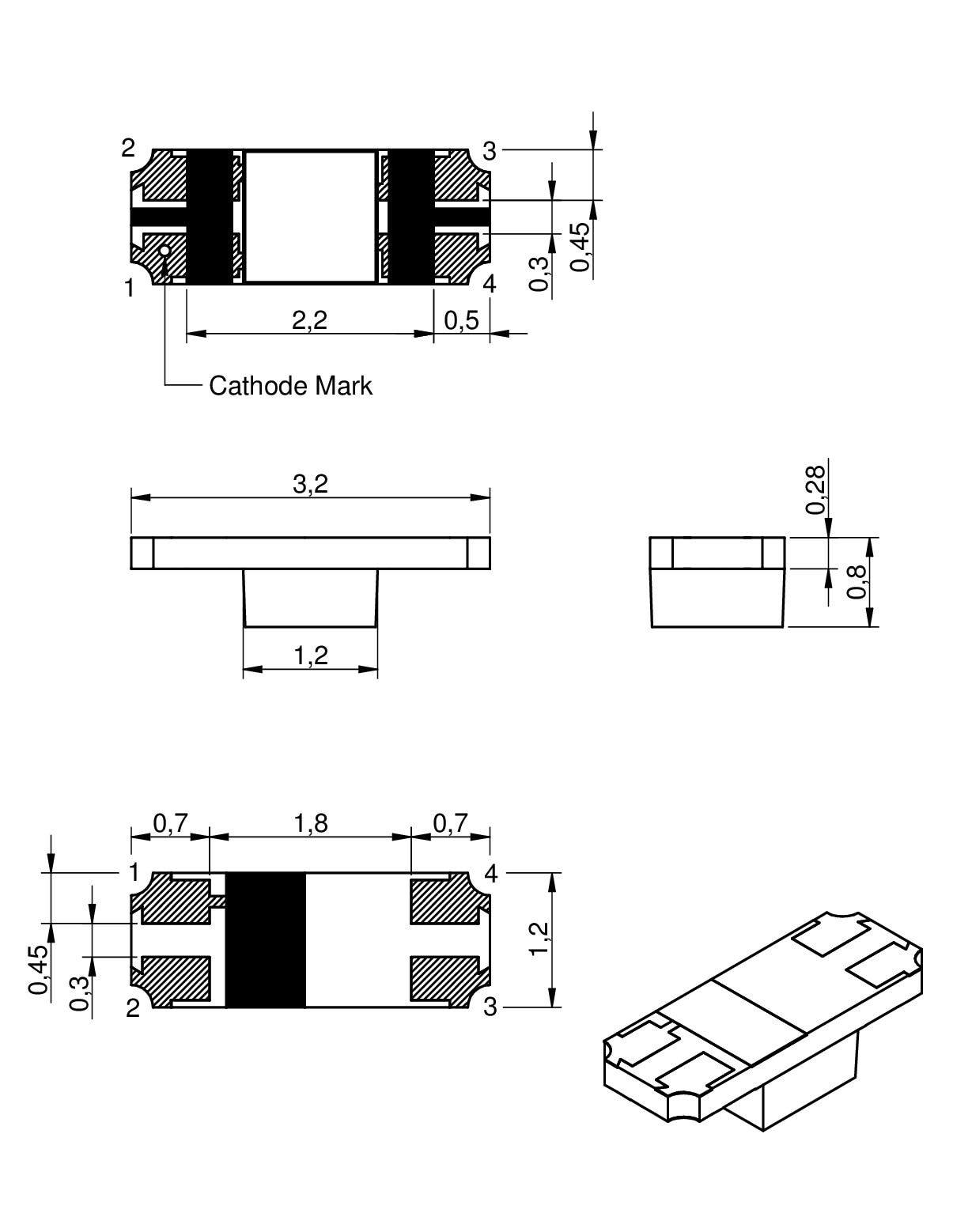

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart
1205 rectangular		3.2	1.2	0.8	SMT

LTSpice-Dateien

LT
LTSpice_WL-SBRW (rev22a).zip
|
5.8 KB

Merkmale

Zwei Chips in einer LED
Ideal für Anwendungen mit begrenztem Platz
Weiter Abstrahlungswinkel
Geringer Energieverbrauch
Anschlussfläche nach industriellem Standard
Kleines Paket mit außergewöhnlicher Helligkeit
Um Licht durch kleine Löcher in der Leiterplatte abzugeben
Kompatibel mit Bestückungsautomaten

Anwendung

LED Frontanzeigeleuchten
Hintergrundbeleuchtung für LCD
Hintergrundbeleuchtung für Tastaturen, Symbole und Schaltknöpfe
Nachrichtenanzeigen
Netzwerk und Telekommunikation

Artikeldaten

1205 rectangular

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Farbe	λ_{Peak B typ.} (nm)	λ_{Peak G typ.} (nm)	λ_{Peak R typ.} (nm)	λ_{Peak V typ.} (nm)	λ_{Peak Y typ.} (nm)	λ_{Dom B typ.} (nm)	λ_{Dom G typ.} (nm)	λ_{Dom R typ.} (nm)	λ_{Dom V typ.} (nm)	λ_{Dom Y typ.} (nm)	I_{V B typ.} (mcd)	I_{V G typ.} (mcd)	I_{V R typ.} (mcd)	I_{V V typ.} (mcd)	I_{V Y typ.} (mcd)	V_{F B typ.} (V)	V_{F G typ.} (V)	V_{F R typ.} (V)	V_{F V typ.} (V)	V_{F Y typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Demoboard	Design Kit	Muster
	156125RV73000	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBRW (rev22c).IntLib \| 204 KB CDS Cadence_WL-SBRW (rev22a).zip \| 641.1 KB EAG Eagle_WL-SBRW (rev22a).lbr \| 23.5 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBRW-1205 (rev1).igs \| 1.6 MB STP Download_STP-WL-SBRW-1205 (rev1).stp \| 706.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SBRW (rev22a).zip \| 4.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Hellgrün	–	–	632	573	–	–	–	624	571	–	–	–	110	170	–	–	–	2	2.1	–	AlInGaP	120	9999003	150156
	156125RG73000	SPEC		28 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBRW (rev22c).IntLib \| 204 KB CDS Cadence_WL-SBRW (rev22a).zip \| 641.1 KB EAG Eagle_WL-SBRW (rev22a).lbr \| 23.5 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBRW-1205 (rev1).igs \| 1.6 MB STP Download_STP-WL-SBRW-1205 (rev1).stp \| 706.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SBRW (rev22a).zip \| 4.4 KB Strahldaten RIR photopia_rir_156125RG73000_5M (rev1).zip \| 243.5 MB SRC Lucaray-maker_src_156125RG73000_5M (rev1).zip \| 243.5 MB ASA asap-and-apex_dis_156125RG73000_5M (rev1).zip \| 243.5 MB COD CodeV_ray_156125RG73000_5M (rev1).zip \| 243.5 MB FRE Fred_dat_156125RG73000_5M (rev1).zip \| 243.5 MB FRE Fred_txt_156125RG73000_5M (rev1).zip \| 378.9 MB LIG LightTools_ray_156125RG73000_5M (rev1).zip \| 243.5 MB LIG LightTools_txt_156125RG73000_5M (rev1).zip \| 378.9 MB LUC LucidShape_ray_156125RG73000_5M (rev1).zip \| 243.5 MB LUC LucidShape_txt_156125RG73000_5M (rev1).zip \| 379 MB OPT OpTaliX_dis_156125RG73000_5M (rev1).zip \| 243.5 MB OPT OpTaliX_txt_156125RG73000_5M (rev1).zip \| 378.9 MB OPT OptiCAD_dat_156125RG73000_5M (rev1).zip \| 243.5 MB OPT OptiCAD_txt_155124M173200_5M (rev1).zip \| 565.4 MB OPT optisWorks_ray_156125RG73000_5M (rev1).zip \| 252.5 MB SIM simulux_ray_156125RG73000_5M (rev1).zip \| 243.5 MB SPE speos_ray_156125RG73000_5M (rev1).zip \| 252.5 MB SPE speosProEng_ray_156125RG73000_5M (rev1).zip \| 252.5 MB SPE speosCAA_ray_156125RG73000_5M (rev1).zip \| 252.5 MB TRA TracePro_txt_156125RG73000_5M (rev1).zip \| 378.9 MB ZEM zemax_dat_156125RG73000_5M (rev1).zip \| 379 MB ZEM zemaxBin_dat_156125RG73000_5M (rev1).zip \| 243.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Grün	–	520	632	–	–	–	525	624	–	–	–	285	180	–	–	–	3.3	2	–	–	AlInGaP + InGaN	120	9999003	150156
	156125RB73000	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBRW (rev22c).IntLib \| 204 KB CDS Cadence_WL-SBRW (rev22a).zip \| 641.1 KB EAG Eagle_WL-SBRW (rev22a).lbr \| 23.5 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBRW-1205 (rev1).igs \| 1.6 MB STP Download_STP-WL-SBRW-1205 (rev1).stp \| 706.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SBRW (rev22a).zip \| 4.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Rot & Blau	468	–	632	–	–	470	–	624	–	–	70	–	45	–	–	3.3	–	2	–	–	AlInGaP + InGaN	120	9999003	150156
	156125YV73000	SPEC	–	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SBRW (rev22c).IntLib \| 204 KB CDS Cadence_WL-SBRW (rev22a).zip \| 641.1 KB EAG Eagle_WL-SBRW (rev22a).lbr \| 23.5 KB CAD-Dateien ZIP IGS Download_IGS_WL-SBRW-1205 (rev1).igs \| 1.6 MB STP Download_STP-WL-SBRW-1205 (rev1).stp \| 706.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SBRW (rev22a).zip \| 4.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Gelb & Hellgrün	–	–	–	573	592	–	–	–	571	592	–	–	–	50	70	–	–	–	2.1	2	AlInGaP	120	9999003	150156
