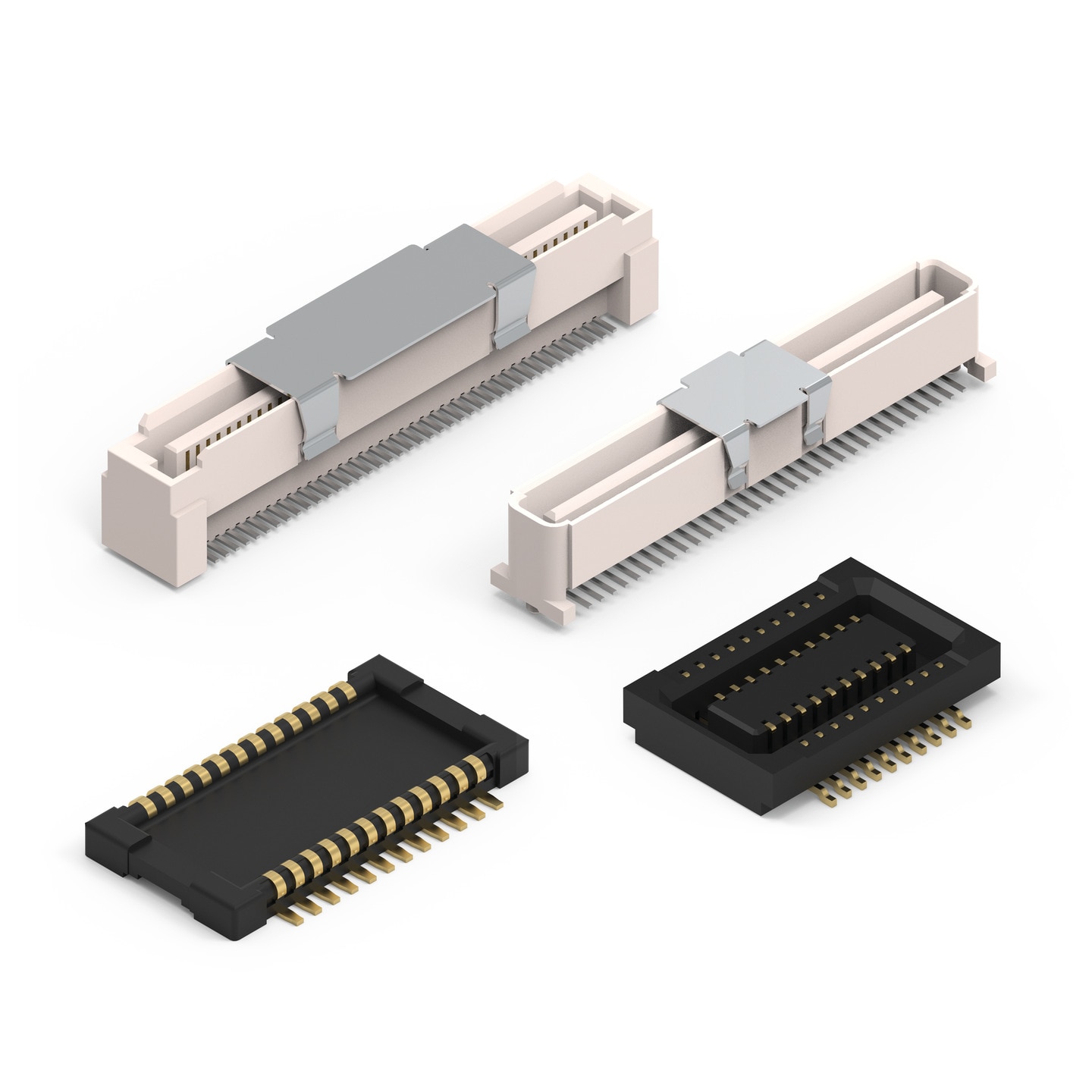

WR-BTB Board to Board

	Bauform	Maße	Montageart
NEU	0.80 MM		SMT
NEU	1.00 MM		SMT

Merkmale

Isolation Brennbarkeitsklasse: UL94 V-0
Definierte Leiterplattenabstände von 5.00 mm bis zu 16.00 mm
Verfügbare Polzahlen: 64 polig (1.0 mm System) / 40, 80 oder 100 polig (0.8 mm System)
Kontaktbeschichtung: selektiv vergoldet
Betriebstemperatur: -55 °C bis zu +85 °C
Qualitätsklasse: 30 Steckzyklen
Kontaktwiderstand: 30 mΩ
Arbeitsspannung: 100 V (AC)
UL Zulassung: E323964

Anwendung

Board-to-Board Verbindung für sichere und schnelle Datenverbindungen
Definierte Leiterplattenabstände
In Verbindung mit SMT Abstandsbolzen oder Abstandsbolzen mit Gewinden eine stabile Verbindung von gestapelten Leiterplatten.

Artikeldaten

Alle

0.80 MM

1.00 MM

	Artikel Nr.	Datenblatt	Downloads	Status	Raster (mm)	Pins (Value) (pcs)	H (mm)	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
	658857603080	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658857603080 (rev1).pdf \| 564.2 KB IGS Download_IGES_658857603080 (rev1).iges \| 8.6 MB STP Download_STP_658857603080 (rev1).stp \| 2.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.8	80	7.6	Male Plug	Vertikal	0.5	Tape and Reel with Cap	612690 658001
	658855603040	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658855603040 (rev1).pdf \| 350.4 KB IGS Download_IGES_658855603040 (rev1).iges \| 5 MB STP Download_STP_658855603040 (rev1).stp \| 1.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.8	40	5.6	Male Plug	Vertikal	0.5	Tape and Reel with Cap	612690 658001
	658855603100	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658855603100 (rev1).pdf \| 707.5 KB IGS Download_IGES_658855603100 (rev1).iges \| 10.4 MB STP Download_STP_658855603100 (rev1).stp \| 2.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.8	100	5.6	Male Plug	Vertikal	0.5	Tape and Reel with Cap	658001
	658801103040	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658801103040 (rev1).pdf \| 653.8 KB IGS Download_IGES_658801103040 (rev1).iges \| 9.4 MB STP Download_STP_658801103040 (rev1).stp \| 2.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.8	40	11.75	Female Receptacle	Vertikal	0.5	Tape and Reel with Cap	612690 658001
	658801103080	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658801103080 (rev1).pdf \| 1.5 MB IGS Download_IGES_658801103080 (rev1).iges \| 17.2 MB STP Download_STP_658801103080 (rev1).stp \| 4.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.8	80	11.75	Female Receptacle	Vertikal	0.5	Tape and Reel with Cap	612690 658001
	658803713080	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658803713080 (rev1).pdf \| 844.9 KB IGS Download_IGES_658803713080 (rev1).iges \| 11.8 MB STP Download_STP_658803713080 (rev1).stp \| 2.9 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.8	80	3.75	Female Receptacle	Vertikal	0.5	Tape and Reel with Cap	612690 658001
	658807713040	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658807713040 (rev1).pdf \| 660 KB IGS Download_IGES_658807713040 (rev1).iges \| 9.3 MB STP Download_STP_658807713040 (rev1).stp \| 2.2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.8	40	7.75	Female Receptacle	Vertikal	0.5	Tape and Reel with Cap	612690 658001
	658807713080	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658807713080 (rev1).pdf \| 1.5 MB IGS Download_IGES_658807713080 (rev1).iges \| 17 MB STP Download_STP_658807713080 (rev1).stp \| 4.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.8	80	7.75	Female Receptacle	Vertikal	0.5	Tape and Reel with Cap	612690 658001
	658807713100	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658807713100 (rev1).pdf \| 1.8 MB IGS Download_IGES_658807713100 (rev1).iges \| 20.8 MB STP Download_STP_658807713100 (rev1).stp \| 5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.8	100	7.75	Female Receptacle	Vertikal	0.5	Tape and Reel with Cap	658001
	658854613080	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658854613080 (rev1).pdf \| 592.3 KB IGS Download_IGES_658854613080 (rev1).iges \| 8.5 MB STP Download_STP_658854613080 (rev1).stp \| 2.1 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.8	80	4.6	Male Plug	Vertikal	0.5	Tape and Reel with Cap	612690 658001
	658156303064	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658156303064 (rev1).pdf \| 401.2 KB IGS Download_IGES_658156303064 (rev1).iges \| 9.5 MB STP Download_STP_658156303064 (rev1).stp \| 2 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	64	6.35	Male Plug	Vertikal	1	Tape and Reel with Cap	612690 658001
	658158303064	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658158303064 (rev1).pdf \| 337.5 KB IGS Download_IGES_658158303064 (rev1).iges \| 6.9 MB STP Download_STP_658158303064 (rev1).stp \| 1.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	64	8.35	Male Plug	Vertikal	1	Tape and Reel with Cap	612690 658001
	658101003064	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658101003064 (rev1).pdf \| 423 KB IGS Download_IGES_658101003064 (rev1).iges \| 6.7 MB STP Download_STP_658101003064 (rev1).stp \| 1.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	64	10.3	Female Receptacle	Vertikal	1	Tape and Reel with Cap	612690 658001
	658107303064	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658107303064 (rev1).pdf \| 421.4 KB IGS Download_IGES_658107303064 (rev1).iges \| 6.7 MB STP Download_STP_658107303064 (rev1).stp \| 1.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	64	7.3	Female Receptacle	Vertikal	1	Tape and Reel with Cap	612690 658001
	658105303064	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-BTB (rev22a).IntLib \| 4.3 MB CDS Cadence_WR-BTB (rev19a).zip \| 27.1 MB EAG Eagle_WR-BTB (rev21a).lbr \| 343.5 KB CAD-Dateien ZIP 3D 3D_658105303064 (rev1).pdf \| 432.9 KB IGS Download_IGES_658105303064 (rev1).iges \| 7 MB STP Download_STP_658105303064 (rev1).stp \| 1.6 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	64	5.3	Female Receptacle	Vertikal	1	Tape and Reel with Cap	612690 658001

	Artikel Nr.	Datenblatt
	658857603080	SPEC
	658855603040	SPEC
	658855603100	SPEC
	658801103040	SPEC
	658801103080	SPEC
	658803713080	SPEC
	658807713040	SPEC
	658807713080	SPEC
	658807713100	SPEC
	658854613080	SPEC
	658156303064	SPEC
	658158303064	SPEC
	658101003064	SPEC
	658107303064	SPEC
	658105303064	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Raster (mm)	Pins (Value) (pcs)	H (mm)	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster

WR-BTB

Board-to-Board Steckverbinder

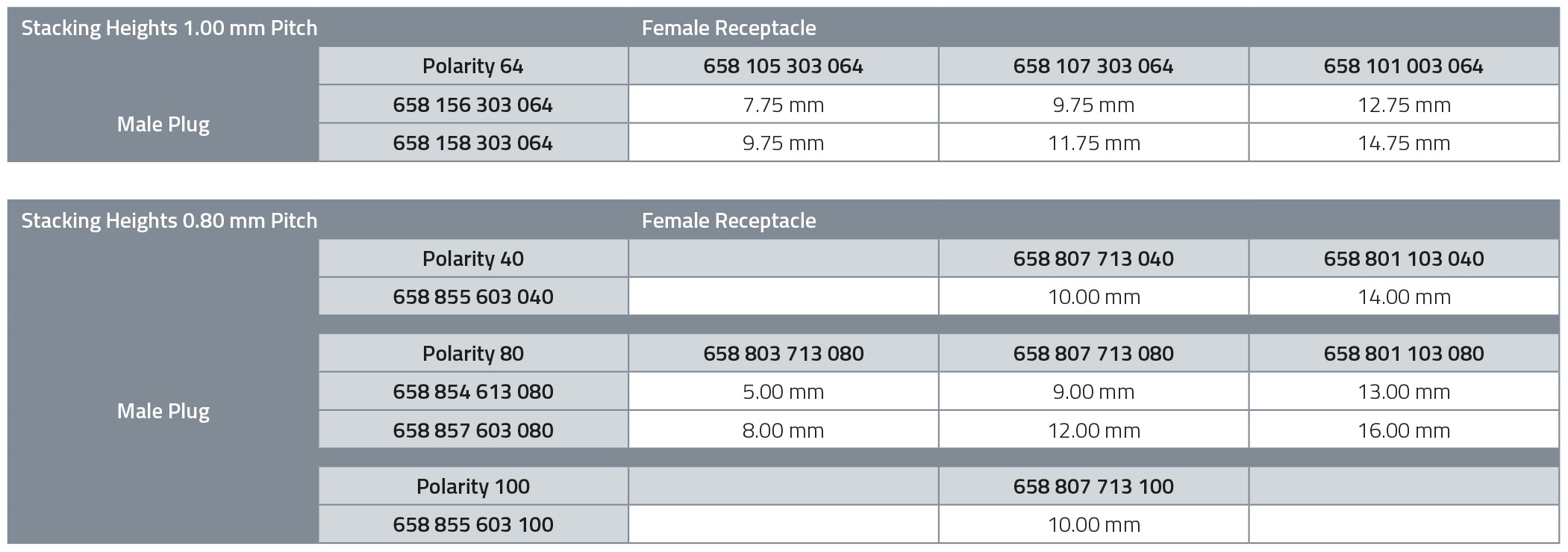

Stapelhöhen von WR-BTB 0.8 mm & 1.0 mm

eiCan_WR-BTB_EN

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-BTB Board to Board Connector
