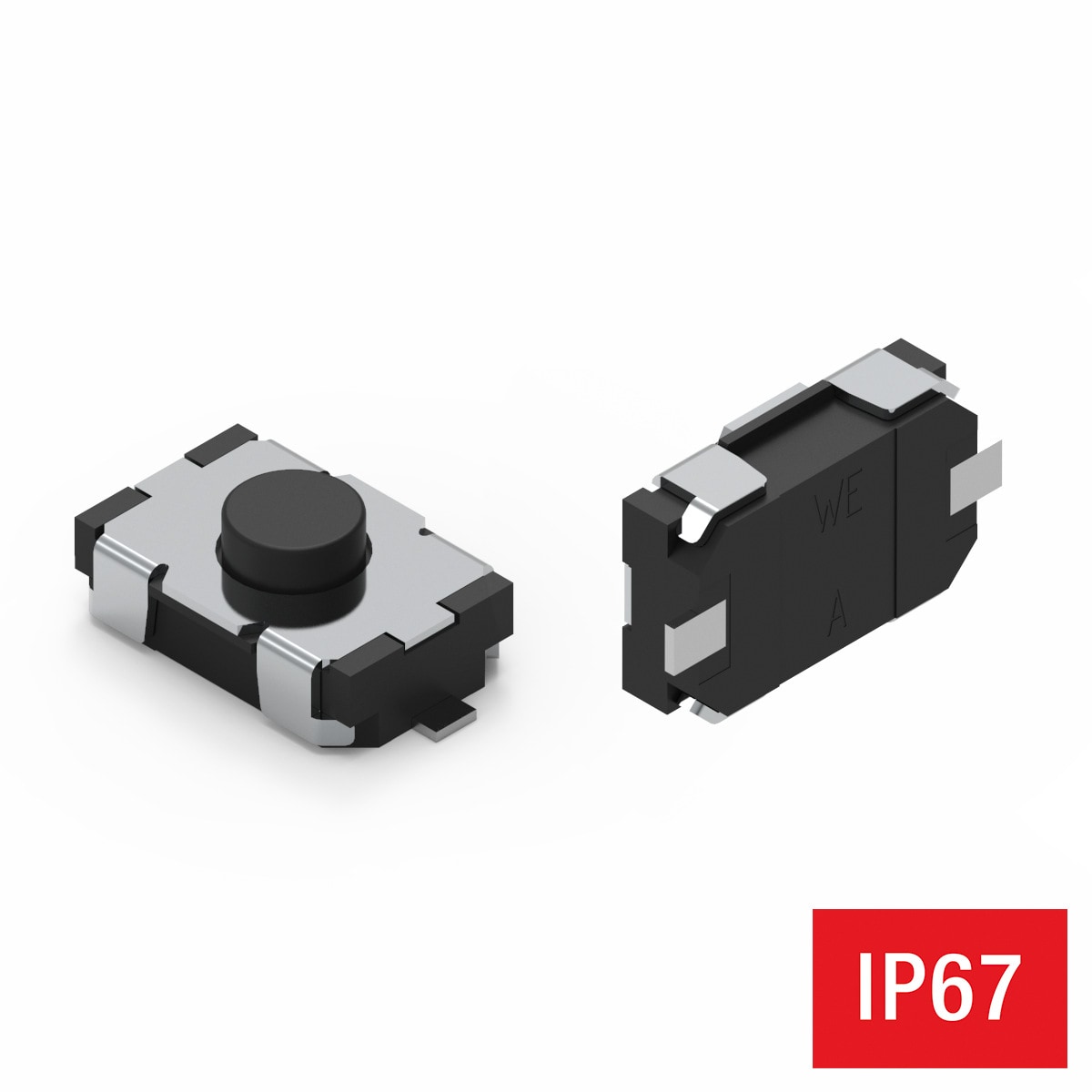

WS-TASV SMT IP67 Tact Switch 6.2 x 4.1 mm

General Information
Betriebstemperatur	-40 °C up to +85 °C
Waschbar	Ja
Schutzart	IP67

Material Properties
Actuatormaterial	Silikondichtung
Actuator Brennbarkeitsklasse	UL94 HB
Rahmenmaterial	HTN
Rahmen Brennbarkeitsklasse	UL94 V-0
Kontaktbeschichtung	Silber
Anschlussbeschichtung	Silber

Electrical Properties
I_R	50 mA
V_R	12 V (DC)
ursprünglicher Kontaktwiderstand	100 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	250 V (AC)

Mechanical Properties
Betätigungskraft (Value)	160 g; 260 g
Elektrische Lebensdauer	500000 Cycles; 1000000 Cycles

Packaging Properties
Verpackung	Tape and Reel

Application Notes

SN015 Kontakt-Entprellschaltung für Schalter
PDF

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Betätigungskraft (Value) (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Dampfphasenprozess	Design Kit	Muster
	434771025826	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24d).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP 3D 3D_4347x10258x6 (rev1).pdf \| 111.1 KB IGS IGS_4347x10258x6 (rev1).igs \| 1.4 MB STP STP_4347x10258x6 (rev1).stp \| 301.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.5	260	500000	Weiß	Ja	499001
	434781025816	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24d).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev24c).lbr \| 433.7 KB CAD-Dateien ZIP 3D 3D_4347x10258x6 (rev1).pdf \| 111.1 KB IGS IGS_4347x10258x6 (rev1).igs \| 1.4 MB STP STP_4347x10258x6 (rev1).stp \| 301.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.5	160	1000000	Schwarz	Ja	499001

	Artikel Nr.	Datenblatt
	434771025826	SPEC
	434781025816	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Betätigungskraft (Value) (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Dampfphasenprozess	Design Kit	Muster

Tact Switches from Würth Elektronik eiSos

#TimetoSwitch

Kurzhubtaster

Die Kurzhubtaster von Würth Elektronik zeichnen sich durch Zuverlässigkeit und eine hohe Nutzungsdauer aus. Alle metallischen Elemente werden auf die Korrosionsresistenz mit einem 48-stündigen Salz-Nebel-Test geprüft. Polyimid-Folie oder Silikoneinsätze schützen den Kurzhubtaster auch bei extremen Einsatzbedingungen. Ab Lager verfügbar. Kostenlose Muster erhältlich.

Produktvorteile:

IP67
Hohe Lebensdauer
Hohe Beständigkeit
Korrosionsresistente Metallkomponenten
Test der Schaltzyklen bei Volllast
Geringe Toleranzen durch automatisierte Produktion

Eigenschaften

Die Korrosionsbeständigkeit aller metallischen Komponenten wurden mittels 48 Stunden Salz-Nebel-Test geprüft.

Die Schnappscheibe besteht aus Edelstahl um eine hohe Zuverlässigkeit und reduzierte Reibung zu gewährleisten. Die angegebenen Schaltzyklen wurden untere Volllast getestet.

Mittels Polyimid-Folie wird ein Schutz vor Umwelteinflüssen gewährleistet zudem kommen für raue Industrieumgebungen Silikoneinsätze zum Einsatz.

Das Kunststoffmaterial ist fünffach Reflow-fähig und wurde nach UL auf Entflammbarkeit geprüft.

Durch eine automatisierte Produktion werden mechanische Abweichungen reduziert und eine hohe Beständigkeit der mechanischen Parameter gesichert werden.

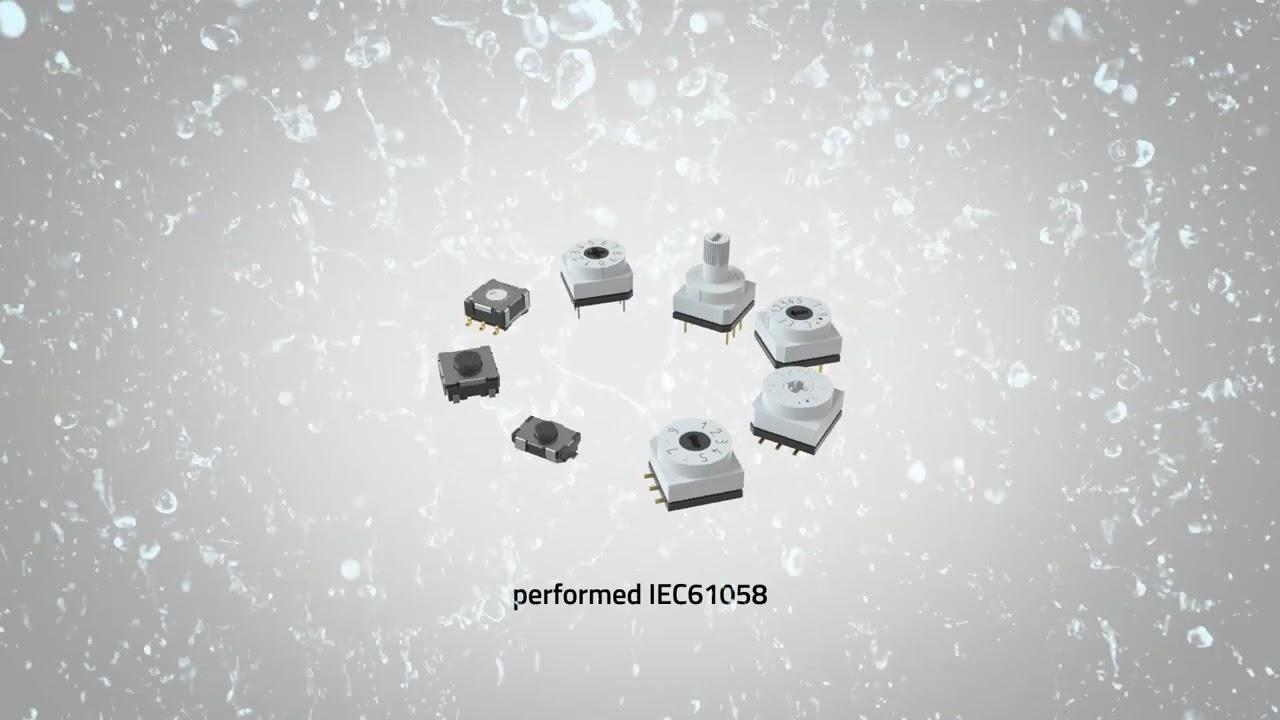

Switch IP Product Portfolio

Schalter und Taster für IP Anwendungen

Würth Elektronik bietet IP67 klassifizierte Drehcodierschalter sowie Kurzhubtaster. Geprüft nach IEC61058 und IEC60068 sind diese Bauteile ideal für den Einsatz in rauer Industrieumgebung ausgelegt.Wenn Sie mehr zu den IP zertifizierten Produkten wissen möchten, steht Ihnen Ihr Ansprechpartner im Außendienst gerne mit Rat und Tat zur Seite.
