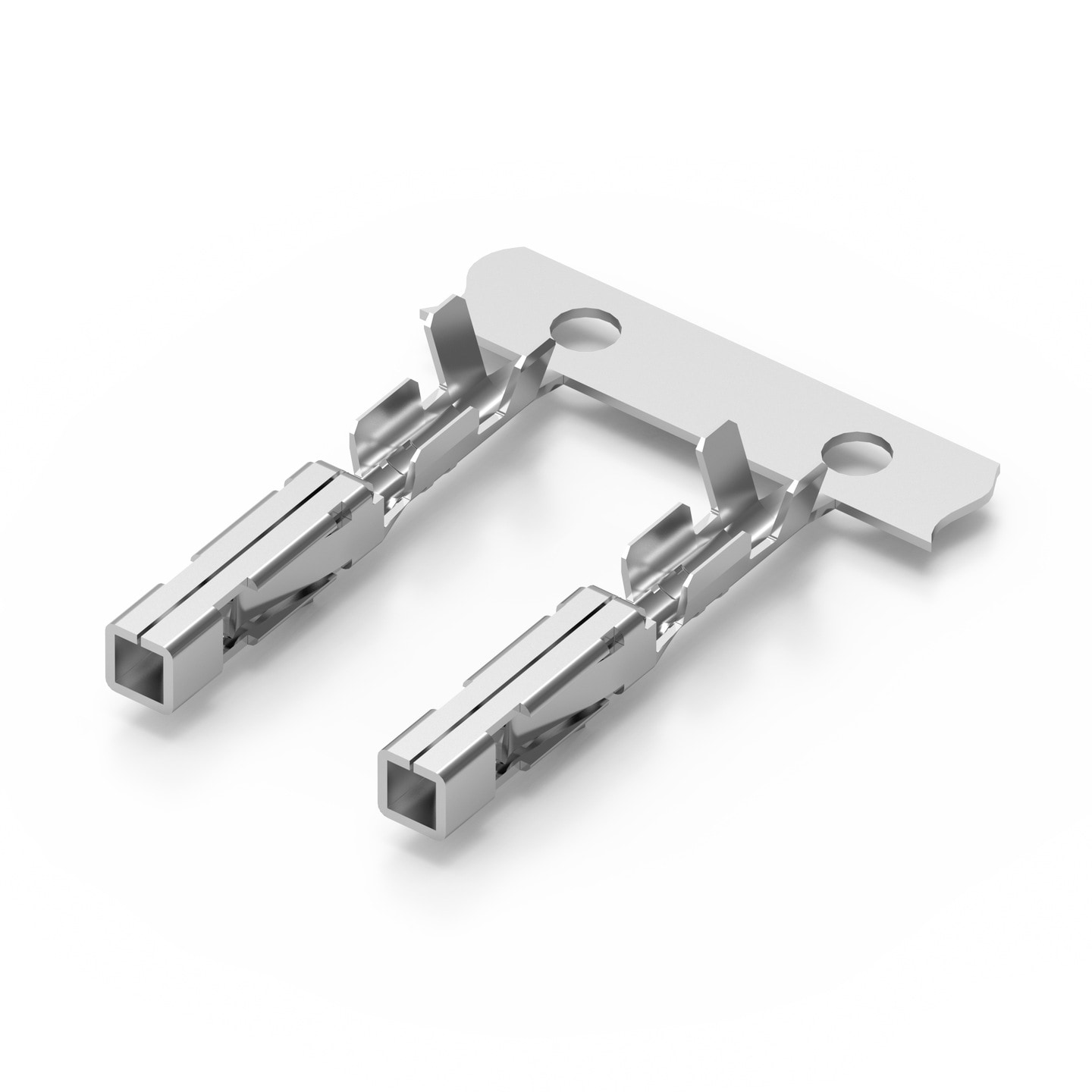

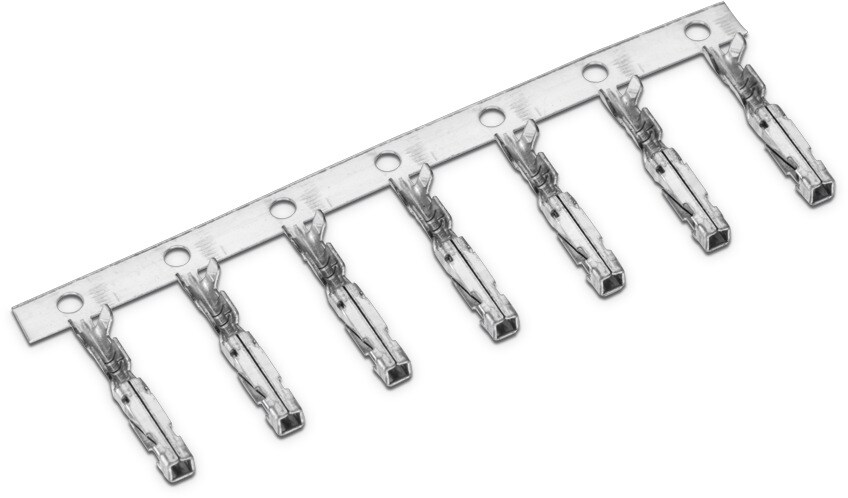

WR-WTB 2.54 mm Female Crimp Contact

Material Properties
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn
Kontakttyp	Gestanzt

General Information
Betriebstemperatur	-40 °C up to +125 °C
Einhaltung	RoHS
I_{R 1}	3 A
Arbeitsspannung	50 V
Kontaktwiderstand	20 mΩ
Raster	2.54 mm
Gender	Weiblich
Typ	Crimpkontakt

Wire Properties
Solid Wire Section (AWG)	22 to 28 (AWG)
Stranded Wire Section (AWG)	26 to 28 (AWG)
Stranded Wire Section (Metric)	0.081 to 0.326 (mm²)

Packaging Properties
Verpackung	Beutel; große Rolle; kleine Rolle

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Gender	Stranded Wire Section (AWG)	Stranded Wire Section (Metric)	Verpackung	VPE (pcs)	Design Kit	Muster
	66100113722	SPEC	3 Dateien CAD-Dateien ZIP 3D 66100113722_1 (rev1).pdf \| 244.8 KB IGS 66100113722 (rev1).igs \| 3.3 MB STP 66100113722 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	26 to 28 (AWG)	0.081 to 0.326 (mm²)	große Rolle	8000	–
	66110113722	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 16.06.2025 SPEC Datenblatt gültig ab 17.06.2025	3 Dateien CAD-Dateien ZIP 3D 66110113722_1 (rev1).pdf \| 244.8 KB IGS 66110113722 (rev1).igs \| 3.3 MB STP 66110113722 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	26 to 28 (AWG)	0.081 to 0.326 (mm²)	kleine Rolle	1000	–
	66100113722DEC	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 16.06.2025 SPEC Datenblatt gültig ab 17.06.2025	3 Dateien CAD-Dateien ZIP 3D 66100113722DEC_1 (rev1).pdf \| 123 KB IGS 66100113722DEC (rev1).igs \| 1.6 MB STP 66100113722DEC (rev1).stp \| 623.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	26 to 28 (AWG)	0.081 to 0.326 (mm²)	Beutel	100	612690

	Artikel Nr.	Datenblatt
	66100113722	SPEC
	66110113722	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 16.06.2025 SPEC Datenblatt gültig ab 17.06.2025
	66100113722DEC	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 16.06.2025 SPEC Datenblatt gültig ab 17.06.2025

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Gender	Stranded Wire Section (AWG)	Stranded Wire Section (Metric)	Verpackung	VPE (pcs)	Design Kit	Muster

Zubehör

WR-WTB 2.54 mm Female Terminal Housing

Passend zu

WR-WTB 2.54 mm Female Terminal Housing

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions
