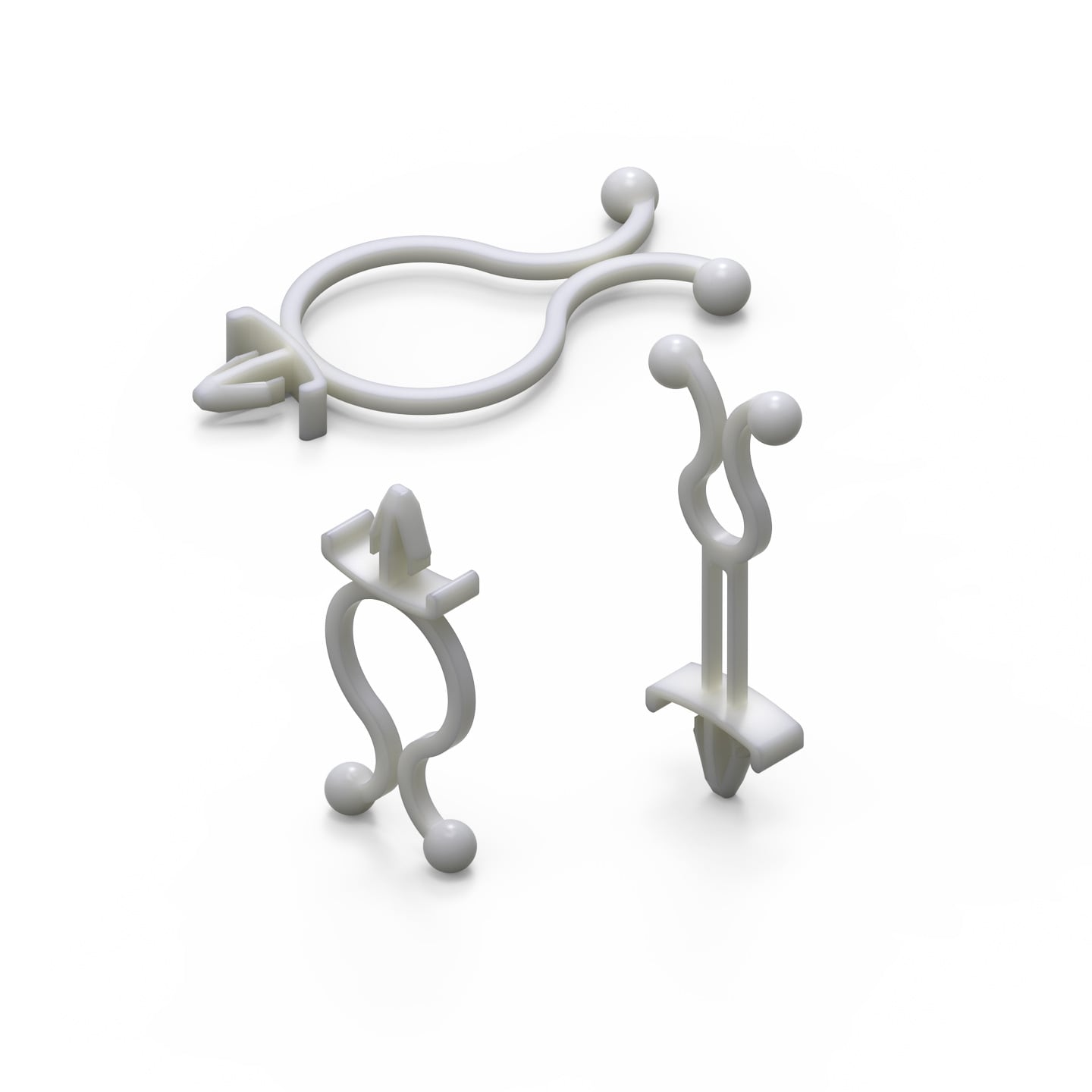

WA-CHTW Standoff Twister for Cables

Anwendung

Hebt Drähte von der Platine ab, um heiße Bauteile zu vermeiden oder um Platz auf überfüllten Platinen zu sparen

General Information
Betriebstemperatur	-30 °C up to +85 °C
Material	Nylon 66
Farbe	Natur
t _min	0.8 mm
Brennbarkeitsklasse	UL94 V-2

Packaging Properties
Verpackung	Beutel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Ø ID (mm)	Ø ID closed (mm)	f	t _min (mm)	t _max (mm)	Board	Design Kit	Muster
	520401000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_520401000 (rev1).pdf \| 119.2 KB IGS Downloads_IGS_520401000 (rev1).igs \| 544.9 KB STP Downloads_STEP_520401000 (rev1).stp \| 176.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33.8	7.1	6.1	4.8-5 mm	0.8	3	700990	700999
	520403000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_520403000 (rev1).pdf \| 107.9 KB IGS Download_IGS_520403000 (rev1).igs \| 553.7 KB STP Download_STP_520403000 (rev1).stp \| 98.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	39.6	10.8	9.8	4.8-5 mm	0.8	3	–	–
	520405000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_520405000 (rev1).pdf \| 100.3 KB IGS Downloads_IGS_520405000 (rev1).igs \| 535.2 KB STP Downloads_STEP_520405000 (rev1).stp \| 176.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	42	15	13.8	4.8-5 mm	0.8	3	–	700999
	520402000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_520402000 (rev1).pdf \| 102.2 KB IGS Download_IGS_520402000 (rev1).igs \| 585.5 KB STP Download_STP_520402000 (rev1).stp \| 106.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	51	7.1	6.1	4.8-5 mm	0.8	3	–	–
	520404000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_520404000 (rev1).pdf \| 93.5 KB IGS Downloads_IGS_520404000 (rev1).igs \| 574.1 KB STP Downloads_STEP_520404000 (rev1).stp \| 190.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	56.8	10.8	9.8	4.8-5 mm	0.8	3	–	–
	520408000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_520408000 (rev1).pdf \| 100.2 KB IGS Download_IGS_520408000 (rev1).igs \| 560.4 KB STP Download_STP_520408000 (rev1).stp \| 98.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	56.8	24.3	22.3	4.8-5 mm	0.8	2.5	–	–
	520406000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_520406000 (rev1).pdf \| 102.3 KB IGS Download_IGS_520406000 (rev1).igs \| 583.8 KB STP Download_STP_520406000 (rev1).stp \| 106.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	59.3	15	13.8	4.8-5 mm	0.8	3	–	–
	520407000	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_520407000 (rev1).pdf \| 98.7 KB IGS Download_IGS_520407000 (rev1).igs \| 579.5 KB STP Download_STP_520407000 (rev1).stp \| 106.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	63.5	20	18.4	4.8-5 mm	0.8	3	–	–

	Artikel Nr.	Datenblatt
	520401000	SPEC
	520403000	SPEC
	520405000	SPEC
	520402000	SPEC
	520404000	SPEC
	520408000	SPEC
	520406000	SPEC
	520407000	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	H (mm)	Ø ID (mm)	Ø ID closed (mm)	f	t _min (mm)	t _max (mm)	Board	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Board ASSEMBLY Spacer

Design Kit Assembly Technology - Plastic
