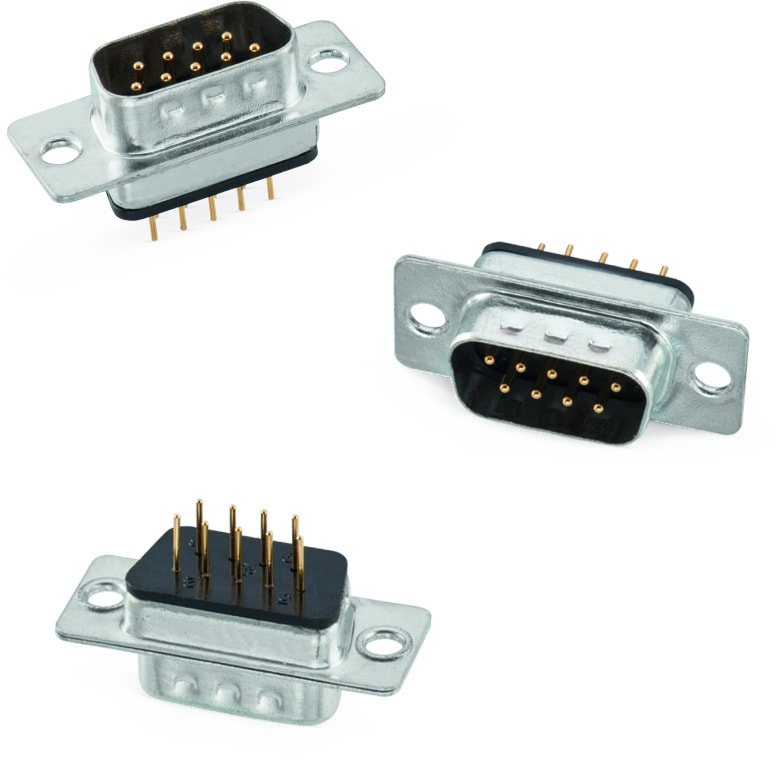

WE-D-SUB Filter Solder Pin Straight

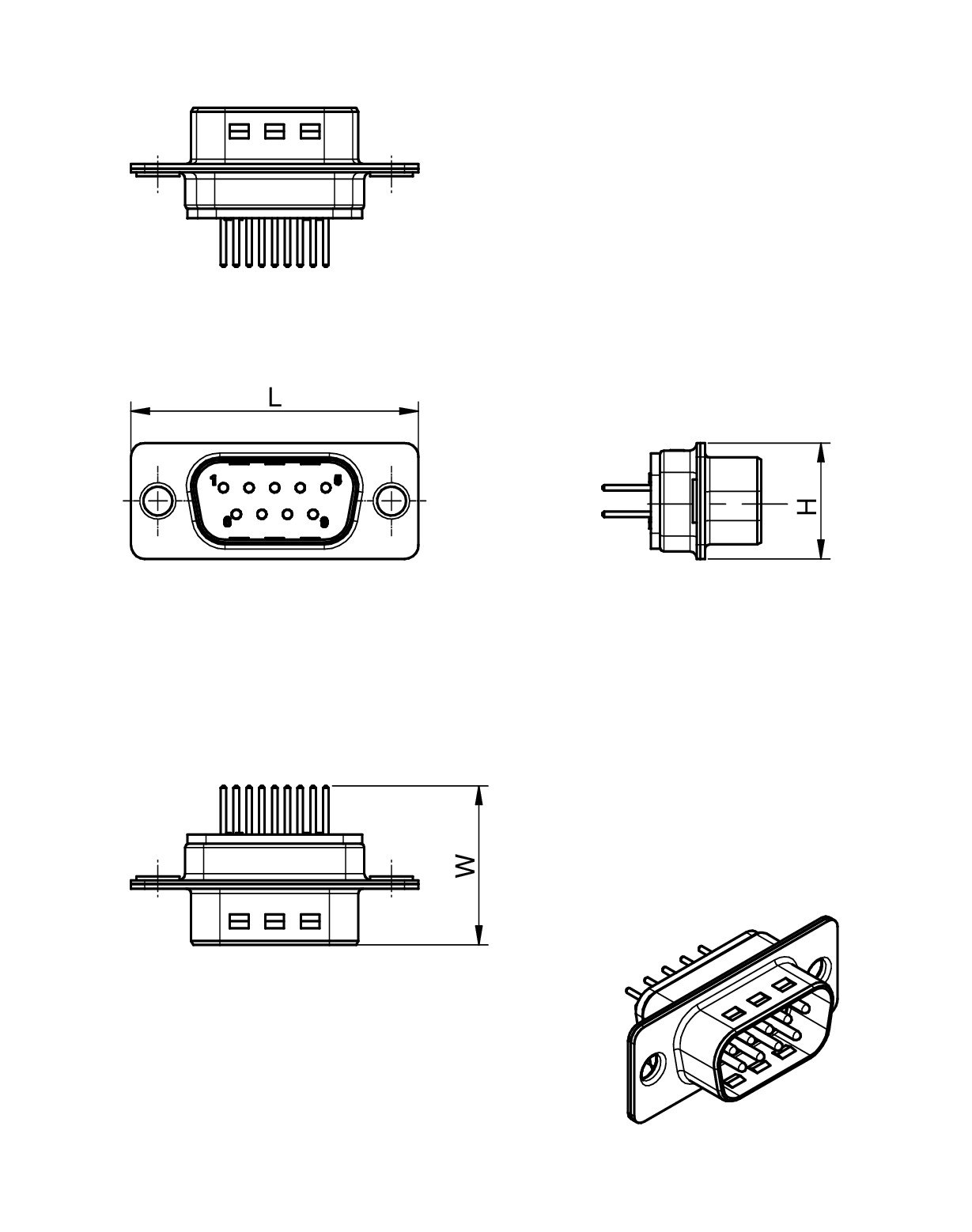

Bauform	Maße	W (mm)	H (mm)	Material	Montageart
Through Hole		17	12.4	Stahl mit Zinn	Solder

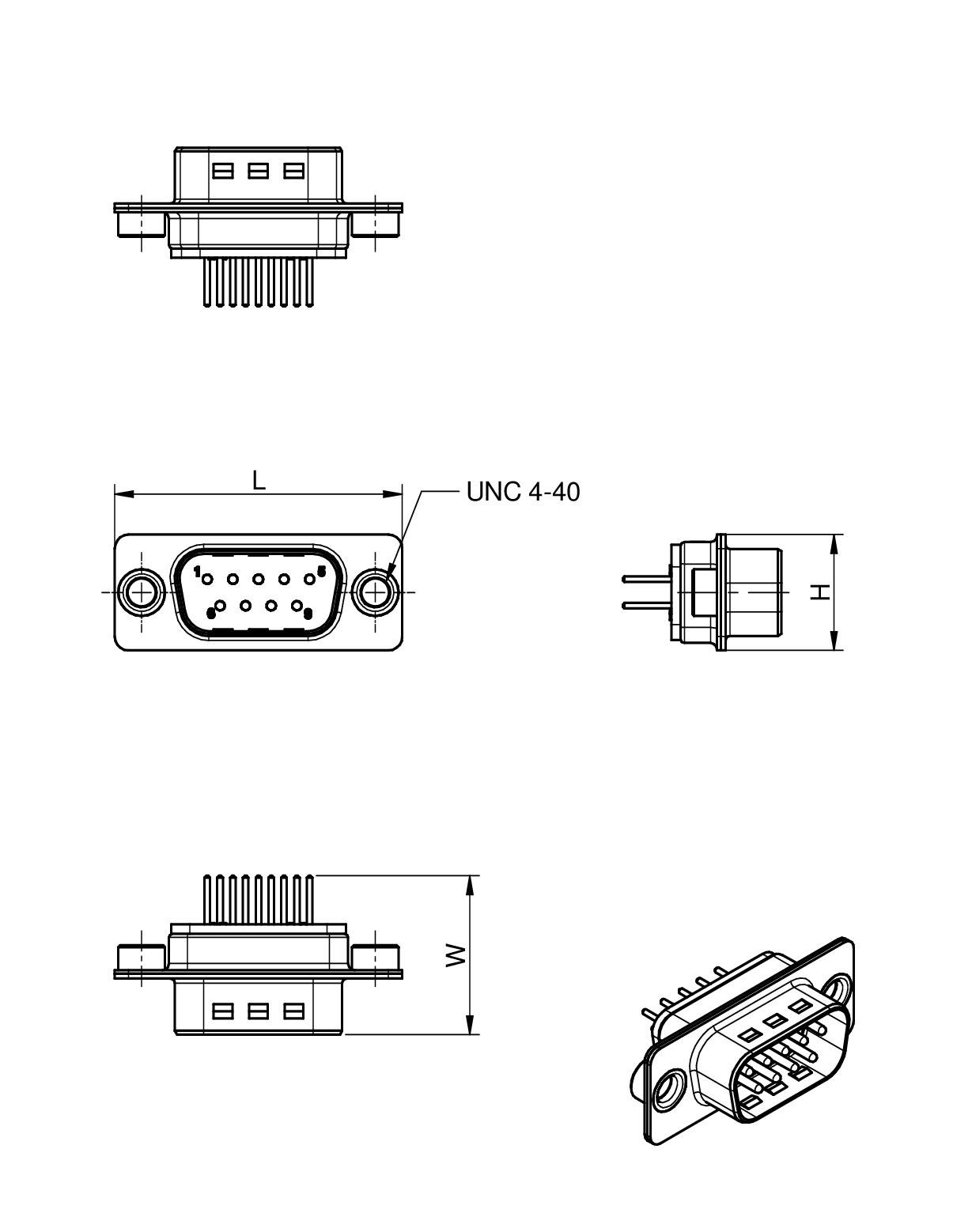

UNC 4/40		17	12.4	Stahl mit Zinn	Solder

Merkmale

Standard Filter mit 1000 pF (weitere Werte möglich auf Anfrage)
Hohe Dämpfung von mehr als 40 dB @ 180 MHz
Nennstrom @ 20°C: 7,5A
Isolationswiderstand: min. 1 GΩ
Arbeitstemperaturbereich: -55 °C bis +125 °C
Auswahl zwischen UNC 4/40 oder Durchgangsloch
Arbeitsspannung: 100 VDC
Testspannung: 250 VRMS

Anwendung

Befilterung von Interfaces
Externe Verbindung zu
- Drucker
- Sensoren
- Displays

Artikeldaten

Alle

Through Hole

UNC 4/40

	Artikel Nr.	Datenblatt	Downloads	Status	Polzahl	Gender	L (mm)	W (mm)	H (mm)	Muster
	210111003	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 210111003 (rev1).igs \| 12.2 MB STP 210111003 (rev1).stp \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Stift	30.8	17	12.4
	210611003	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 210611003 (rev1).igs \| 15.2 MB STP 210611003 (rev1).stp \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Buchse	30.8	17	12.4
	210111023	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 210111023 (rev1).igs \| 12.3 MB STP 210111023 (rev1).stp \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Stift	30.8	17	12.4
	210611023	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 210611023 (rev1).igs \| 15.3 MB STP 210611023 (rev1).stp \| 1.3 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Buchse	30.8	17	12.4
	212111003	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 212111003 (rev1).igs \| 19.1 MB STP 212111003 (rev1).stp \| 1.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Stift	39.2	17	12.4
	212611003	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 212611003 (rev1).igs \| 23.9 MB STP 212611003 (rev1).stp \| 1.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Buchse	39.2	17	12.4
	212111023	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 212111023 (rev1).igs \| 19.2 MB STP 212111023 (rev1).stp \| 1.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Stift	39.2	17	12.4
	212611023	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 212611023 (rev1).igs \| 24 MB STP 212611023 (rev1).stp \| 1.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Buchse	39.2	17	12.4
	214111003	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 214111003 (rev1).igs \| 31.4 MB STP 214111003 (rev1).stp \| 2.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Stift	53.1	17	12.4
	214611003	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-DsubFilter-SolderPinStraight (rev1).igs \| 7.7 MB STP Download_STP_WE-DSubFilter-SolderPinStraight (rev1).stp \| 1.7 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Buchse	53.1	17	12.4
	214111023	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS 214111023 (rev1).igs \| 31.5 MB STP 214111023 (rev1).stp \| 2.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Stift	53.1	17	12.4
	214611023	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_WE_DSubFilter-SolderPinStraight-214611023 (rev1).igs \| 7.7 MB STP Download_STP_WE-DSubFilter-SolderPinStraight-214611023 (rev1).stp \| 1.7 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Buchse	53.1	17	12.4
	216111003	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_DSubFilter-SolderPinStraight-216111003 (rev1).igs \| 8.6 MB STP Download_STP_WE-DSubFilter-SolderPinStraight-216111003 (rev1).stp \| 2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Stift	69.5	17	12.4
	216611003	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_216611003 (rev1).igs \| 8.9 MB STP Download_STP_216611003 (rev1).stp \| 1.9 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Buchse	69.5	17	12.4
	216111023	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_216111023 (rev1).igs \| 8.6 MB STP Download_STP_216111023 (rev1).stp \| 2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Stift	69.5	17	12.4
	216611023	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-D-SUB (rev20a).IntLib \| 14.2 MB CDS Cadence_WE-D-SUB (rev19a).zip \| 180.7 MB EAG Eagle_WE-D-SUB (rev19a).lbr \| 368.4 KB CAD-Dateien ZIP IGS Download_IGS_216611023 (rev1).igs \| 8.9 MB STP Download_STP_216611023 (rev1).stp \| 1.9 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Buchse	69.5	17	12.4
