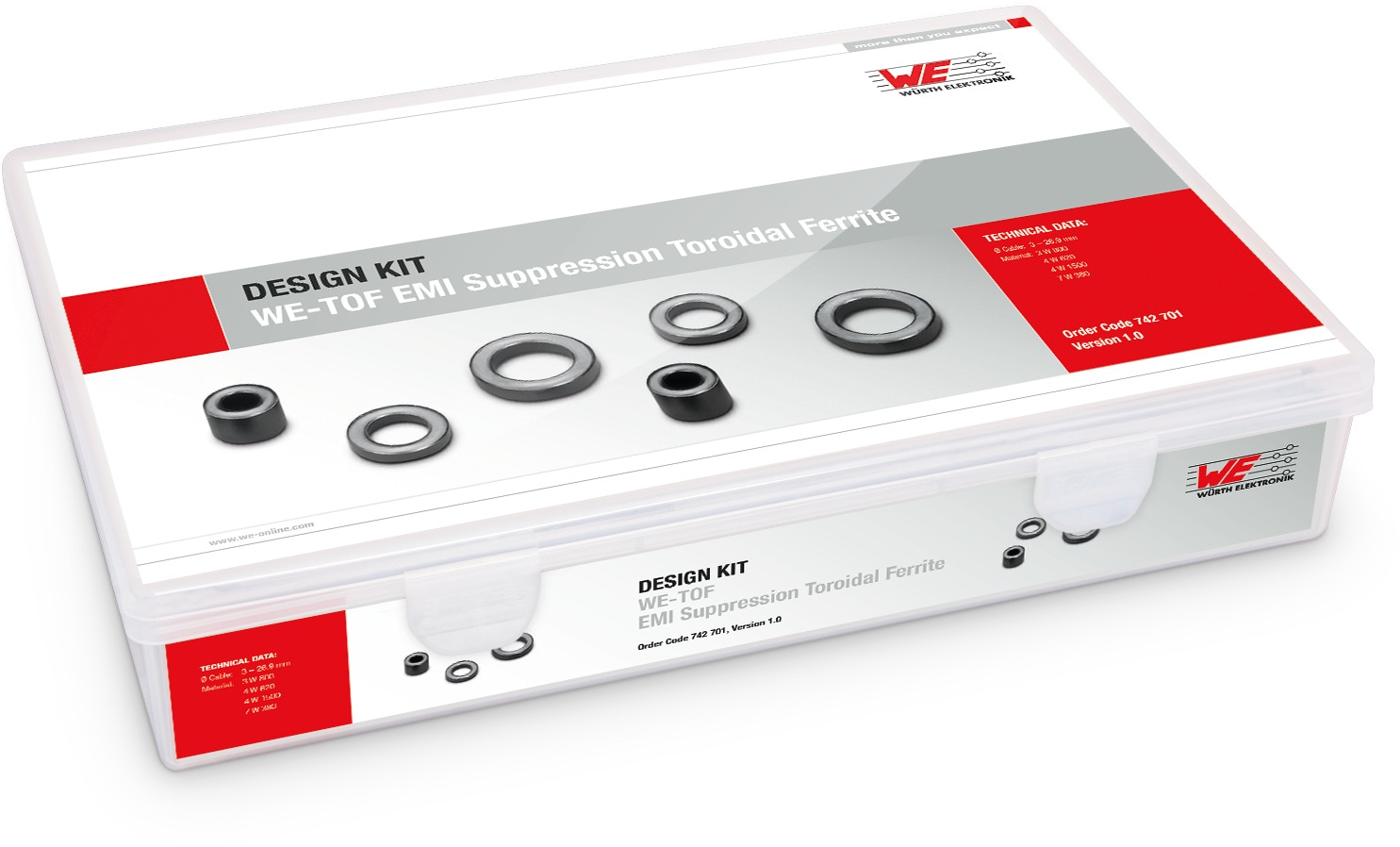

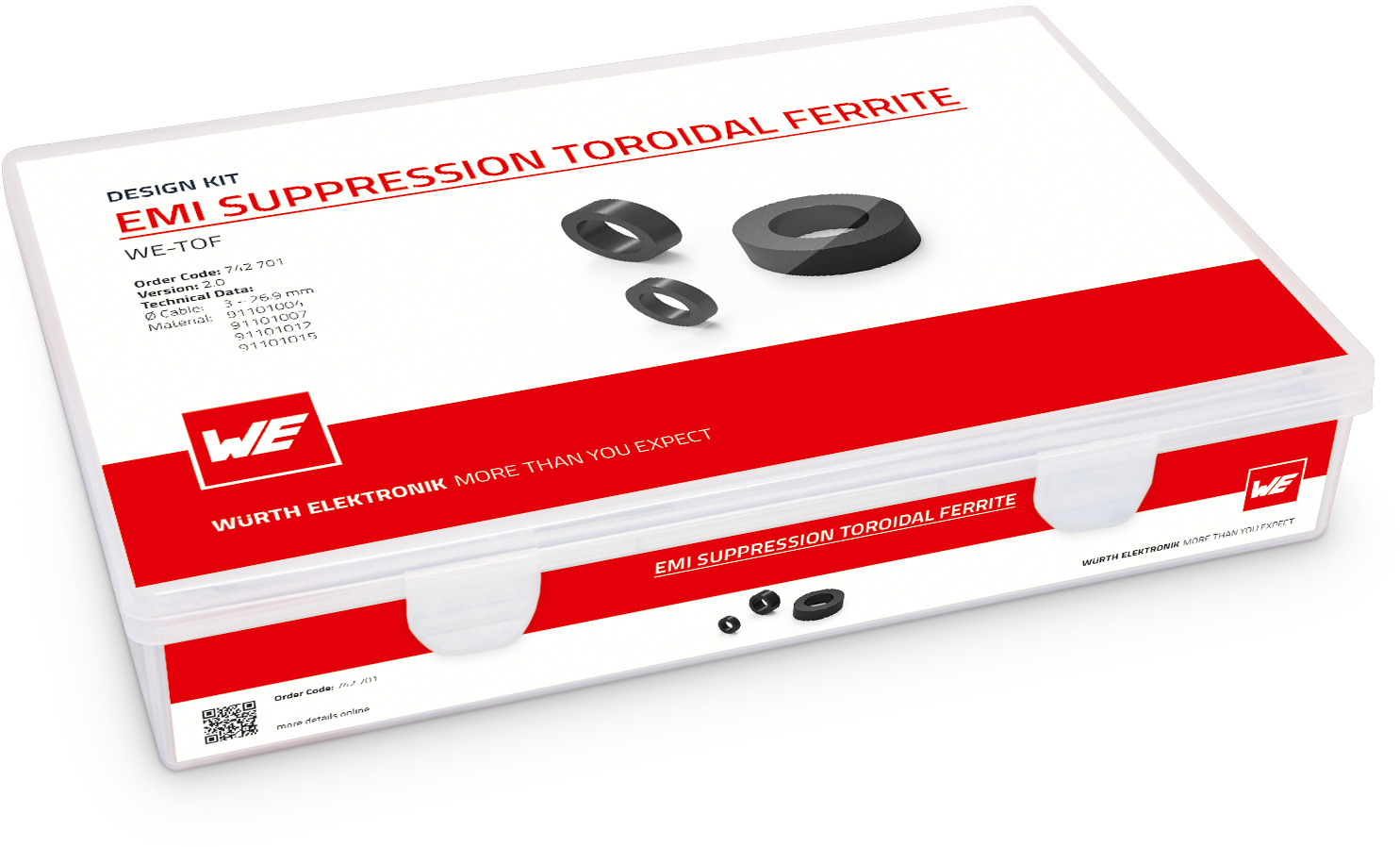

Design Kit WE-TOF Ferritring

Inlay herunterladen

Anwendung

Drähte
Koaxialkabel
Verdrillte Drähte
Mehrleiter
Kabel von z.B. Netzteilen, Daten- und Messsignalleitungen

Artikeldaten

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	Ø Kabel max. (mm)	Z @ 25 MHz 1 Windung (Ω)	Z @ 100 MHz 1 Windung (Ω)	Z @ 25 MHz 2 Windungen (Ω)	Z @ 100 MHz 2 Windungen (Ω)	Material	Version	Muster
74270111	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 74270111 (rev1).igs \| 109.2 KB STP 74270111 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	3	30	50	123	151	4 W 620	Solid
74270113	SPEC		2 Dateien CAD-Dateien ZIP IGS 74270113 (rev1).igs \| 114.7 KB STP 74270113 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	4.6	68	126	256	405	4 W 620	Solid
74270106	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 74270106 (rev1).igs \| 111.1 KB STP 74270106 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	6.5	67	107	272	342	4 W 620	Solid
7427010	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 7427010 (rev1).igs \| 113.2 KB STP 7427010 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	7.6	79	127	330	513	4 W 620	Solid
74270117	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 74270117 (rev1).igs \| 119.8 KB STP 74270117 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	9.6	41	161	215	343	3 W 800	Solid
74270181	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 74270181 (rev1).igs \| 116.5 KB STP 74270181 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	10.3	59	83	237	307	4 W 1500	Solid
7427012	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 7427012 (rev1).igs \| 118.6 KB STP 7427012 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	11.8	76	148	342	471	4 W 620	Solid
74270120	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 74270120 (rev1).igs \| 118.7 KB STP 74270120 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	12.5	47	88	174	290	4 W 620	Solid
74270119	SPEC		2 Dateien CAD-Dateien ZIP IGS 74270119 (rev1).igs \| 119.9 KB STP 74270119 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	13.3	45	133	187	398	3 W 800	Solid
742701703	SPEC		2 Dateien CAD-Dateien ZIP IGS 742701703 (rev1).igs \| 118.7 KB STP 742701703 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	14.5	50	125	195	379	7 W 380	Solid
7427014	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 7427014 (rev1).igs \| 118.6 KB STP 7427014 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	15.5	99	200	411	550	3 W 800	Solid
74270115	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 74270115 (rev1).igs \| 118.8 KB STP 74270115 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	18.5	80	167	221	350	3 W 800	Solid
74270151	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 74270151 (rev1).igs \| 116.7 KB STP 74270151 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	20.4	56	101	207	416	4 W 620	Solid
7427015	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		2 Dateien CAD-Dateien ZIP IGS 7427015 (rev1).igs \| 118.6 KB STP 7427015 (rev1).stp \| 15.1 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-TOF	26.9	54	108	217	399	4 W 620	Solid

Artikel Nr.	Datenblatt	Simulation
74270111	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
74270113	SPEC
74270106	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7427010	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
74270117	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
74270181	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7427012	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
74270120	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
74270119	SPEC
742701703	SPEC
7427014	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
74270115	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
74270151	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7427015	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	Ø Kabel max. (mm)	Z @ 25 MHz 1 Windung (Ω)	Z @ 100 MHz 1 Windung (Ω)	Z @ 25 MHz 2 Windungen (Ω)	Z @ 100 MHz 2 Windungen (Ω)	Material	Version	Muster

Dieses Sortiment finden Sie in folgendem Rack:

Alpha-Rack EMV: Ferrithülsen
